(共17张PPT)
第9 章 建筑门窗
1.门窗的形式与尺度
门的形式
门的尺度
窗的形式与尺度

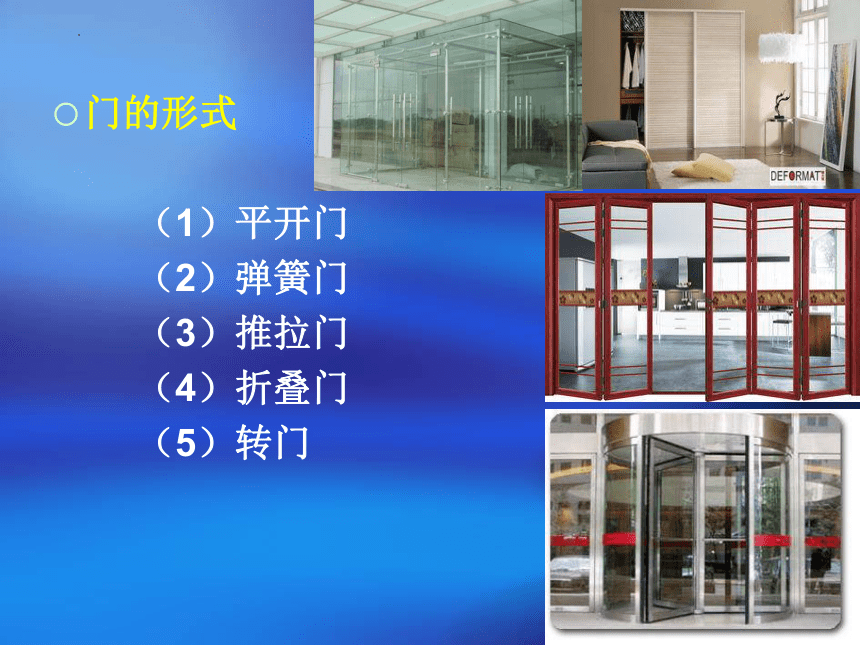

门的形式
(1)平开门
(2)弹簧门
(3)推拉门
(4)折叠门
(5)转门
门的尺度
一般民用建筑门的高度不宜小于2100mm。
门的宽度:
单扇门为700~1000mm,
双扇门为1200~1800mm。
门的宽度
分户门:1000~1200mm;

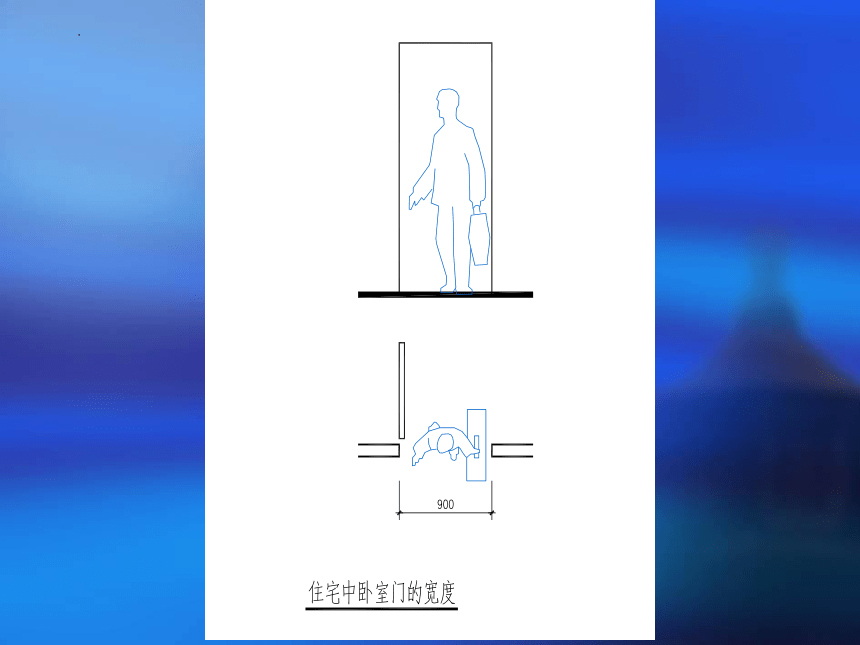

住宅卧室:900mm ;
卫生间:700mm;
厨房:800mm;阳台:800mm;
教室、办公室:1000mm ;

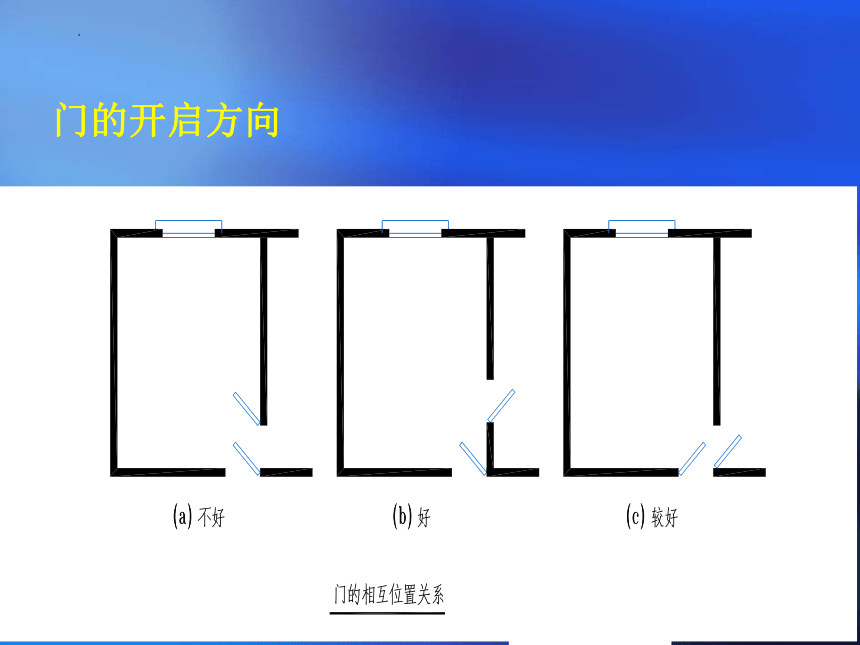

门的开启方向

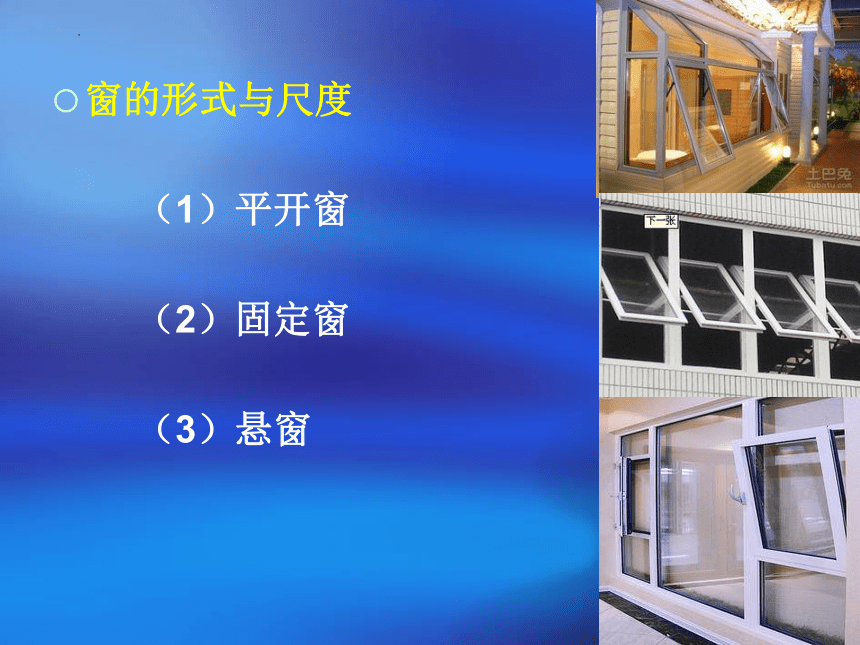

窗的形式与尺度
(1)平开窗
(2)固定窗
(3)悬窗
2.木门窗构造
平开门构造
平开窗构造
平开门构造
①平开门的组成

②门框
立口和塞口
③门扇
镶板门和夹板门
平开窗构造

①窗框
立口和塞口
②窗扇

③常用平开窗
外开窗、内开窗和双层窗
门的形式
(1)平开门
(2)弹簧门
(3)推拉门
(4)折叠门
(5)转门
3.金属门窗构造
钢门窗构造
铝合金门窗构造

钢门窗构造
①钢门窗料
实腹式、空腹式
②基本钢门窗
③组合式钢门窗
④彩板钢门窗
铝合金门窗构造
①铝合金门窗的特点
——质量轻。
——性能好。
——色泽美观。
②铝合金门窗设计要求
③铝合金门窗安装
4.塑钢门窗
塑钢门窗构造
小 结
1.门按其开启方式通常有平开门、弹簧门、推拉门、折叠门、转门等。
2.窗的开启方式有平开窗、固定窗、悬窗、推拉窗等。窗洞尺寸通常采用3M数列作为标志尺寸。
3.平开门由门框、门扇等组成。平开窗是由窗框、窗扇、五金及附件组成。
4.钢门窗分为实腹式和空腹式两种,其中实腹式钢门窗抗腐性优于空腹式。
5.铝合金门窗和塑钢门窗以其优良的性能,得到广泛运用。
Thank You !
