建 筑 识 图 与 构 造
使用规范说明

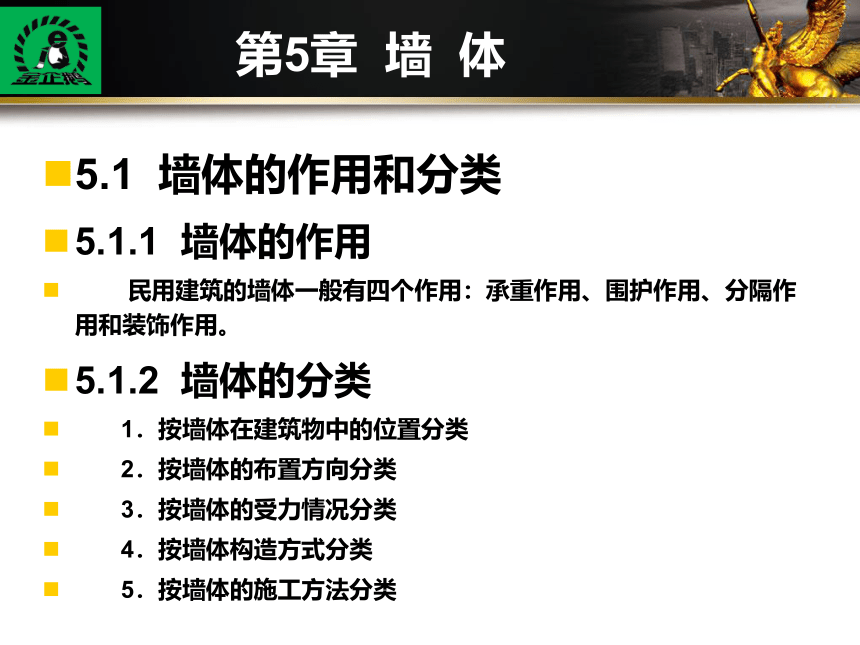

5.1 墙体的作用和分类
5.1.1 墙体的作用
民用建筑的墙体一般有四个作用：承重作用、围护作用、分隔作用和装饰作用。
5.1.2 墙体的分类
1．按墙体在建筑物中的位置分类
2．按墙体的布置方向分类
3．按墙体的受力情况分类
4．按墙体构造方式分类
5．按墙体的施工方法分类
第5章 墙 体
使用规范说明

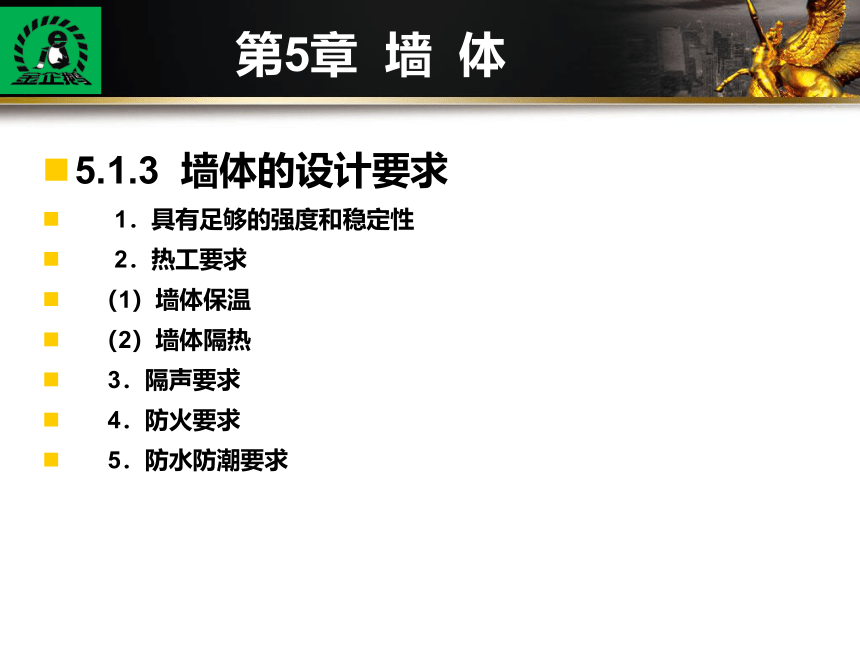

5.1.3 墙体的设计要求
1．具有足够的强度和稳定性
2．热工要求
（1）墙体保温
（2）墙体隔热
3．隔声要求
4．防火要求
5．防水防潮要求
第5章 墙 体
使用规范说明

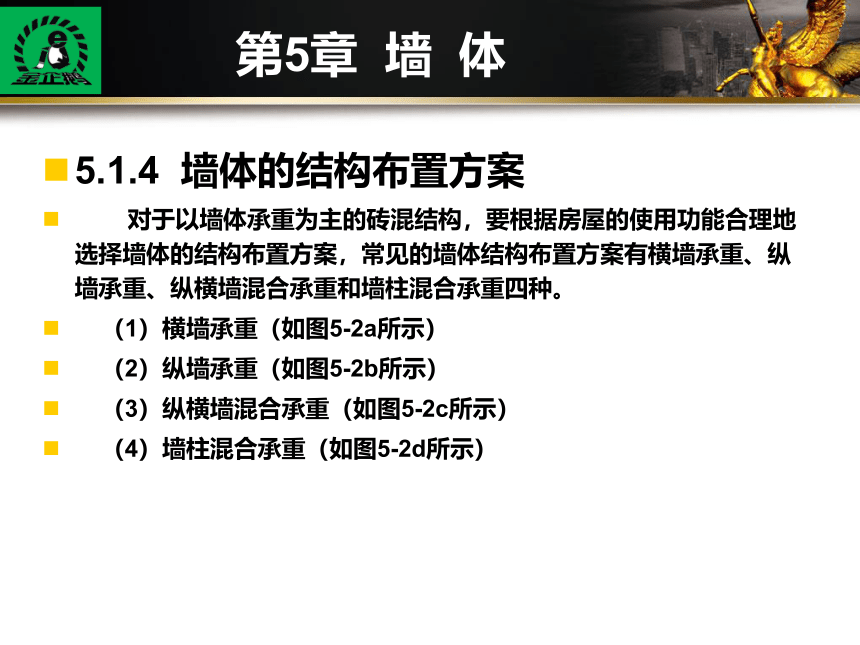

5.1.4 墙体的结构布置方案
对于以墙体承重为主的砖混结构，要根据房屋的使用功能合理地选择墙体的结构布置方案，常见的墙体结构布置方案有横墙承重、纵墙承重、纵横墙混合承重和墙柱混合承重四种。
（1）横墙承重（如图5-2a所示）
（2）纵墙承重（如图5-2b所示）
（3）纵横墙混合承重（如图5-2c所示）
（4）墙柱混合承重（如图5-2d所示）
第5章 墙 体
使用规范说明

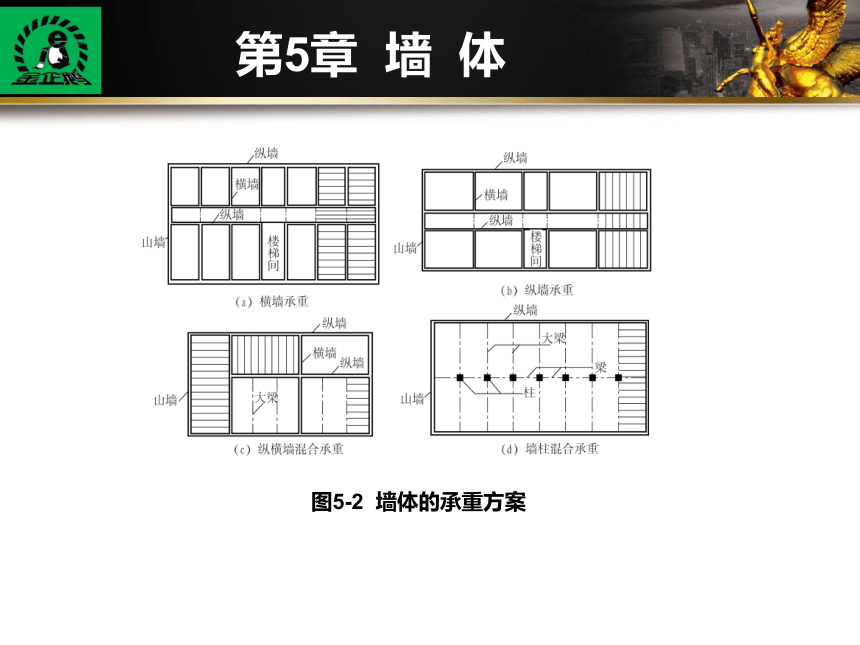

图5-2 墙体的承重方案
第5章 墙 体
使用规范说明
5.2 砖墙构造
5.2.1 砖墙的材料、尺寸和组砌方式
1．砖墙材料
砖墙是用砂浆将砖块按一定的技术要求砌筑而成的砌体。砖墙材料主要有砖和砂浆。
（1）砖
砖是传统的砌墙材料，按照砖的外观形状可以分为普通实心砖（标准砖）、多孔砖和空心砖三种。
（2）砂浆
砂浆是砌块的胶结材料。常用的砌筑砂浆有水泥砂浆、石灰砂浆和混合砂浆等。
第5章 墙 体
使用规范说明

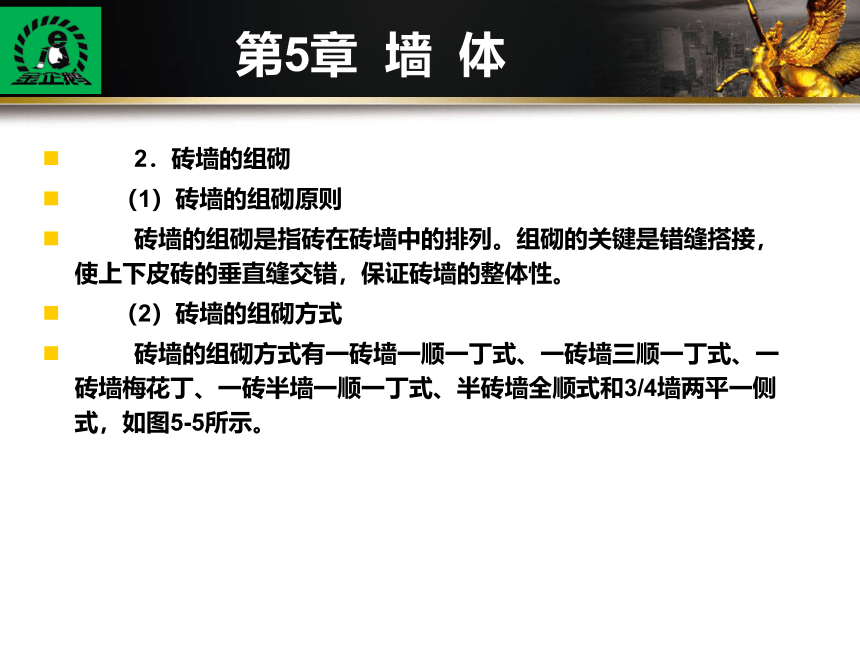

2．砖墙的组砌
（1）砖墙的组砌原则
砖墙的组砌是指砖在砖墙中的排列。组砌的关键是错缝搭接，使上下皮砖的垂直缝交错，保证砖墙的整体性。
（2）砖墙的组砌方式
砖墙的组砌方式有一砖墙一顺一丁式、一砖墙三顺一丁式、一砖墙梅花丁、一砖半墙一顺一丁式、半砖墙全顺式和3/4墙两平一侧式，如图5-5所示。
第5章 墙 体
使用规范说明

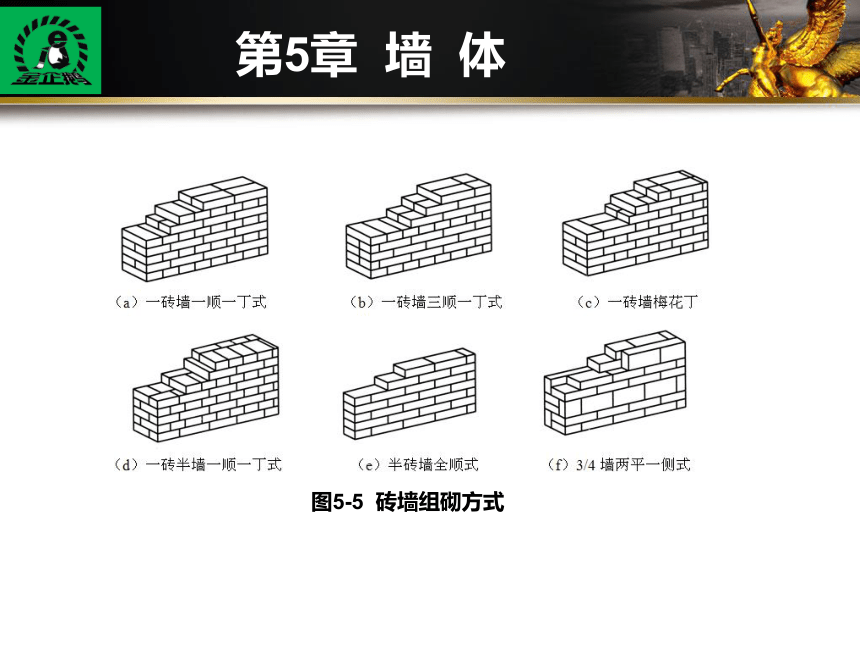

图5-5 砖墙组砌方式
第5章 墙 体
使用规范说明
3．砖墙的尺寸
（1）砖墙的厚度
常用的墙厚尺寸规律见表5-1所示。
（2）砖墙洞口与墙段尺寸

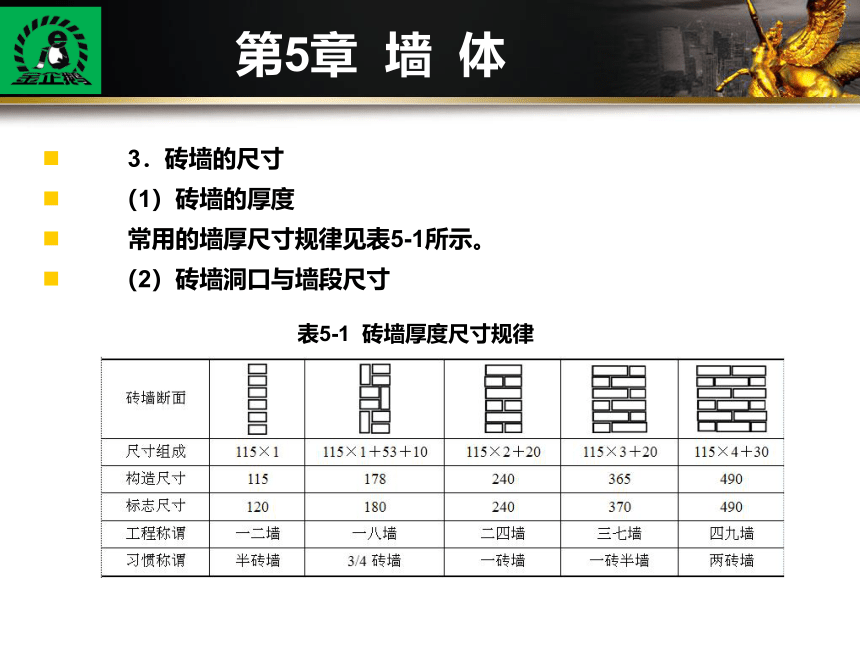

表5-1 砖墙厚度尺寸规律
第5章 墙 体
使用规范说明
5.2.2 砖墙的细部构造
为了保证砖墙的耐久性和墙体与其他构件的连接，应在相应的位置进行细部构造处理。砖墙的细部构造包括勒脚、散水与明沟、墙身防潮层、过梁、窗台、圈梁、构造柱等。
1．勒脚

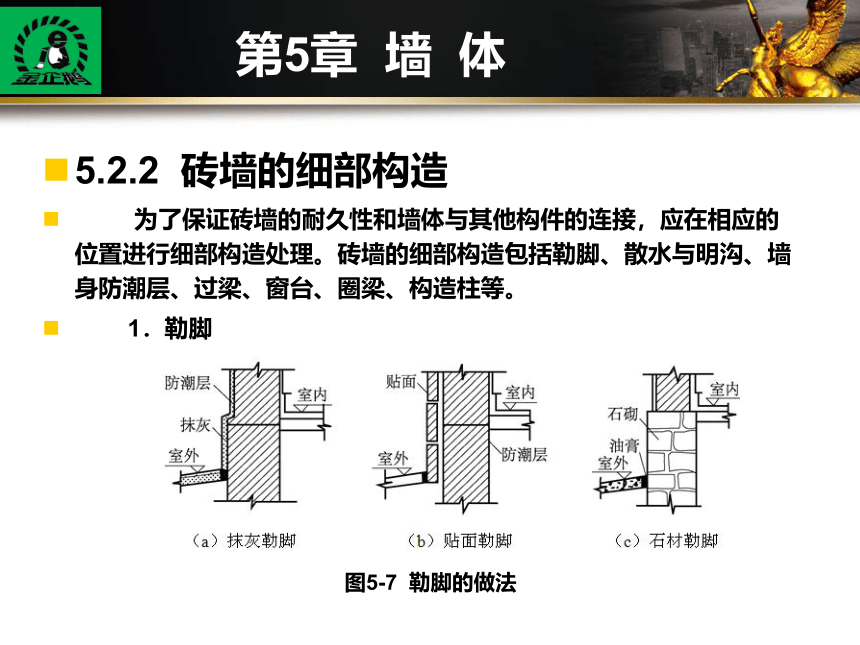

图5-7 勒脚的做法
第5章 墙 体
使用规范说明
2．散水与明沟
（1）散水
（2）明沟
图5-8 散水和明沟构造做法
第5章 墙 体
使用规范说明

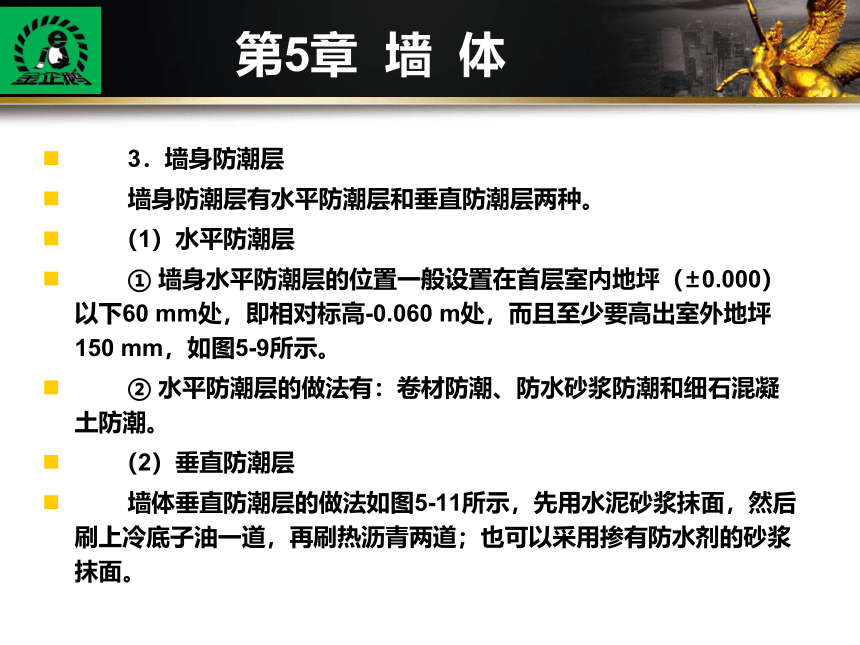

3．墙身防潮层
墙身防潮层有水平防潮层和垂直防潮层两种。
（1）水平防潮层
① 墙身水平防潮层的位置一般设置在首层室内地坪（±0.000）以下60 mm处，即相对标高-0.060 m处，而且至少要高出室外地坪150 mm，如图5-9所示。
② 水平防潮层的做法有：卷材防潮、防水砂浆防潮和细石混凝土防潮。
（2）垂直防潮层
墙体垂直防潮层的做法如图5-11所示，先用水泥砂浆抹面，然后刷上冷底子油一道，再刷热沥青两道；也可以采用掺有防水剂的砂浆抹面。
第5章 墙 体
使用规范说明
图5-9 水平防潮层的设置位置
第5章 墙 体
使用规范说明
图5-11 墙体垂直防潮层构造
第5章 墙 体
使用规范说明
4．门窗过梁
建筑中需要开设门窗洞口，为了承担洞口上传来的荷载，并把这些荷载传递给洞口两侧的墙体，常在门窗洞口上设置横梁，即门窗过梁。
门窗过梁的形式有砖拱过梁、钢筋砖过梁和钢筋混凝土过梁三种
（1）砖拱过梁
（2）钢筋砖过梁
（3）钢筋混凝土过梁
钢筋混凝土过梁的适应性较强，目前在建筑中大量采用。
第5章 墙 体
使用规范说明
图5-12 门窗平拱过梁
第5章 墙 体
使用规范说明
图5-13 钢筋砖过梁
第5章 墙 体
使用规范说明
图5-14 钢筋混凝土过梁
第5章 墙 体
使用规范说明
5．窗台
窗台是位于窗洞口下部的建筑构件。窗台以窗框为界线，位于室外一侧的是外窗台，位于室内一侧的是内窗台。
图5-15 窗台构造
第5章 墙 体
使用规范说明
6．圈梁
圈梁是沿外墙及部分内墙设置的连续、水平、闭合的梁。
（1）圈梁的作用
提高建筑物的空间刚度及整体性，增加墙体的稳定性，减少由于地基不均匀沉降而引起的墙身开裂。对于抗震设防地区，利用圈梁加固墙身很有必要。
（2）圈梁的构造
圈梁通常采用钢筋混凝土圈梁，钢筋混凝土圈梁高度一般不小于120 mm，常见的有180 mm和240 mm，宽度与墙厚相同，如图5-16所示。
（3）圈梁的设置位置
第5章 墙 体
使用规范说明
图5-16 钢筋混凝土圈梁
第5章 墙 体
使用规范说明
7．构造柱
构造柱采用钢筋混凝土材料，是设置在墙体内的现浇柱。
（1）构造柱的作用
构造柱的主要作用是从竖向加强层与层之间墙体的连接，与圈梁一起形成空间骨架，以增加房屋的整体刚度，提高墙体抵抗变形的能力。
（2）构造柱的设置位置
构造柱设置在建筑物的四角，纵横墙交接处，楼梯间与电梯间或某些较长墙体的中部。
（3）构造柱的构造
第5章 墙 体
使用规范说明
5.3 隔墙构造
隔墙是分隔室内空间的非承重构件。在现代建筑中，为了提高平面布局的灵活性，大量采用隔墙以适应建筑功能的变化。
5.3.1 隔墙的构造要求
① 隔墙为了划分室内空间，使得其位置比较灵活，一般不像承重墙那样自下而上贯通，位置重叠。隔墙通常依靠承重墙梁或楼板支撑，因此必须自重轻。
② 为了增加室内的有效使用面积，隔墙在满足稳定和其他功能要求的前提下，厚度应当尽量薄些。
第5章 墙 体
使用规范说明
5.3.2 隔墙的类型和构造
隔墙根据其材料和施工方式的不同，可以分为砌筑隔墙、轻骨架隔墙和条板隔墙。
1．砌筑隔墙
砌筑隔墙有砖砌隔墙和砌块隔墙两种。
（1）砖砌隔墙
砖砌隔墙是普通民用建筑中应用较广泛的一种隔墙。砖砌隔墙多采用普通砖砌筑，分为半砖（120 mm）隔墙和1/4砖（60 mm）隔墙两种。
（2）砌块隔墙
第5章 墙 体
使用规范说明
图5-20 半砖隔墙
第5章 墙 体
使用规范说明
图5-21 砌块隔墙
第5章 墙 体
使用规范说明
2．骨架隔墙
骨架隔墙是由骨架和面层材料两部分组成。常见骨架有木骨架和金属骨架两种，面层材料有木板条抹灰、立筋面板、胶合板、纤维板、石膏板等。
（1）木板条抹灰骨架隔墙
（2）立筋面板骨架隔墙
立筋面板隔墙是指骨架为木质或金属，面板用人造胶合板、纤维板或其他轻质薄板组合而成，如图5-23所示。
3．条板隔墙
第5章 墙 体
使用规范说明
图5-22 木板条抹灰隔墙
第5章 墙 体
使用规范说明
图5-23 立筋面板隔墙
第5章 墙 体
使用规范说明
图5-24 条板隔墙
第5章 墙 体
使用规范说明
5.4 幕墙构造
5.4.1 幕墙概念
幕墙是建筑物的外墙护围，不承重，像幕布一样挂着，故又称悬挂墙，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。
幕墙的特点是装饰效果好、质量轻、安装速度快，因此被广泛应用。
5.4.2 幕墙类型
随着建筑幕墙结构体系和饰面材料的发展，幕墙形式多种多样。
第5章 墙 体
使用规范说明
5.4.3 玻璃幕墙
1．一般玻璃幕墙
一般玻璃幕墙分为明框、半隐框、隐框玻璃幕墙等。
2．全玻璃幕墙
全玻璃幕墙是由玻璃板和玻璃肋制作的玻璃幕墙，如图5-26所示。
3．点式玻璃幕墙
点式玻璃幕墙是由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙称为点式玻璃幕墙，如图5-27所示。
第5章 墙 体
使用规范说明
图5-25 一般玻璃幕墙
第5章 墙 体
使用规范说明
图5-26 全玻璃幕墙
第5章 墙 体
使用规范说明
图5-27 点式玻璃幕墙
第5章 墙 体
