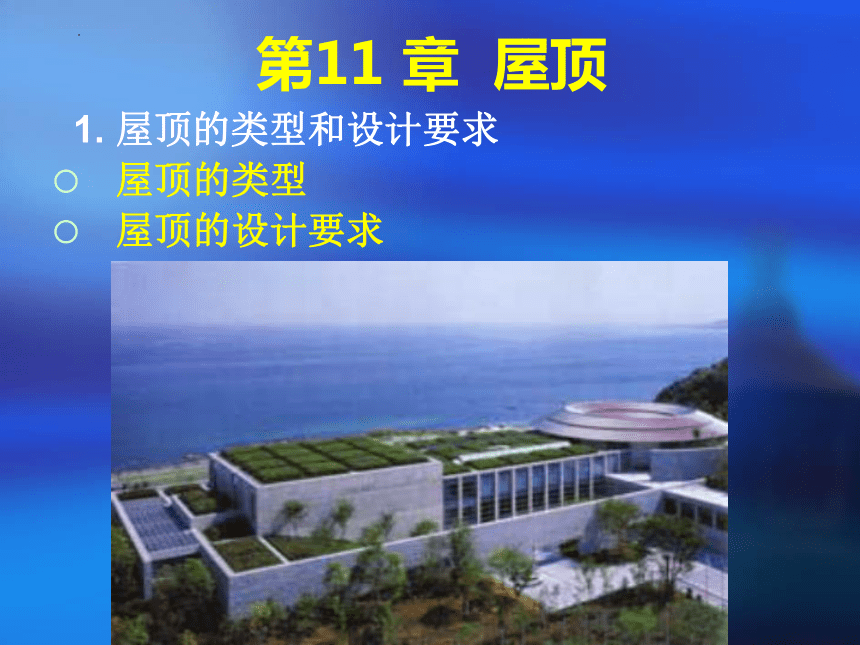

第11 章 屋顶
1. 屋顶的类型和设计要求
屋顶的类型
屋顶的设计要求

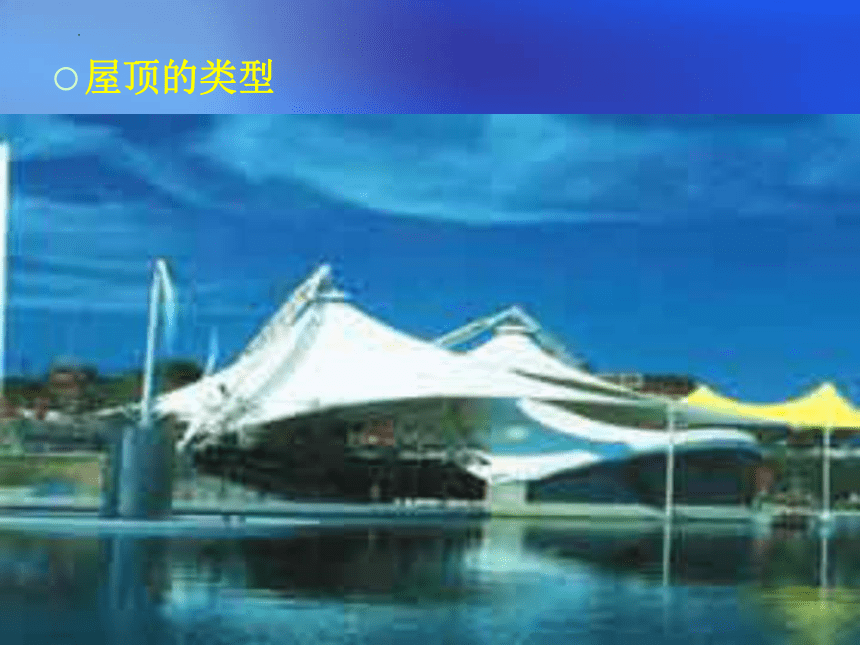

屋顶的类型

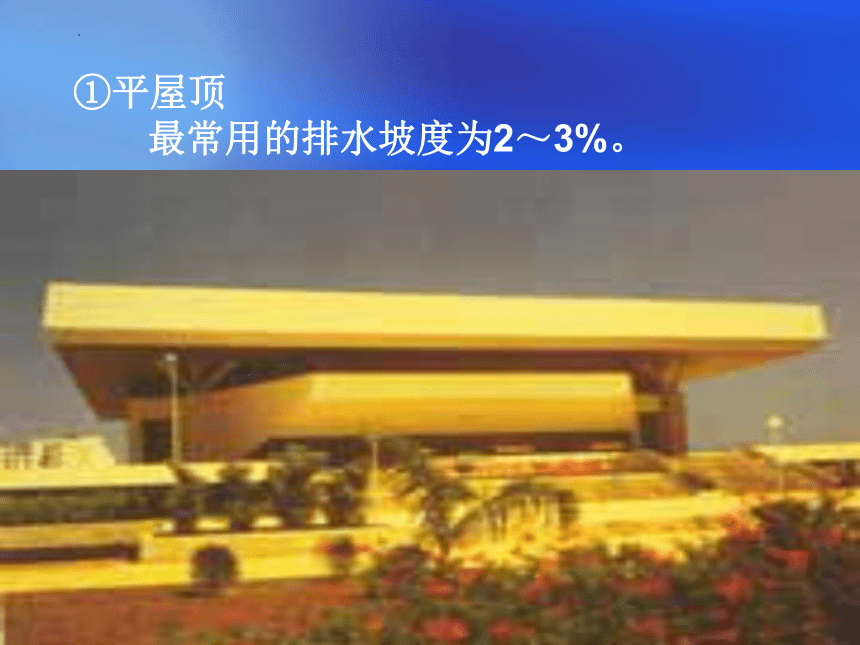

①平屋顶
最常用的排水坡度为2～3%。

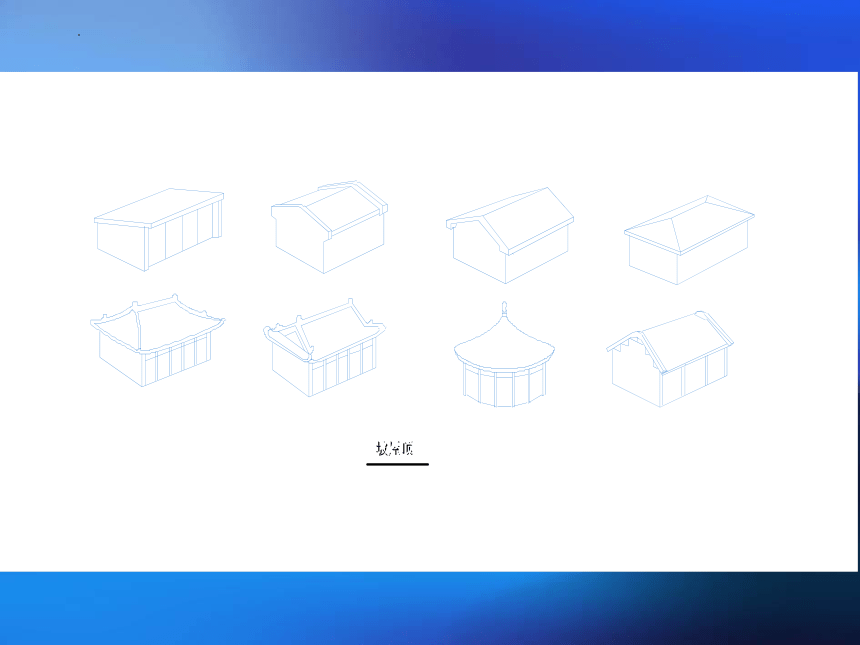

②坡屋顶
坡度一般在15%以上。

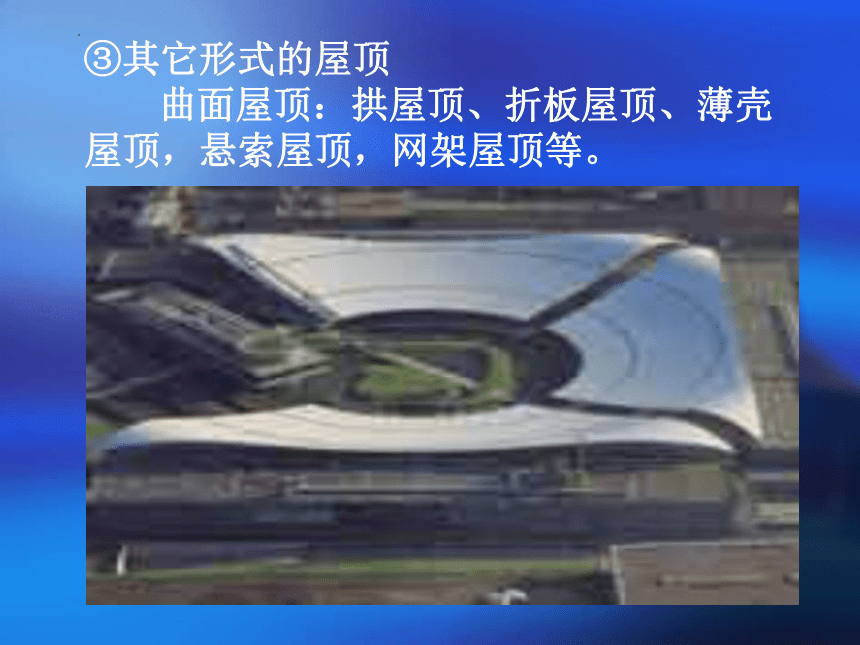

③其它形式的屋顶
曲面屋顶：拱屋顶、折板屋顶、薄壳屋顶，悬索屋顶，网架屋顶等。
巴黎国家工业与技术中心陈列馆
代代木体育馆

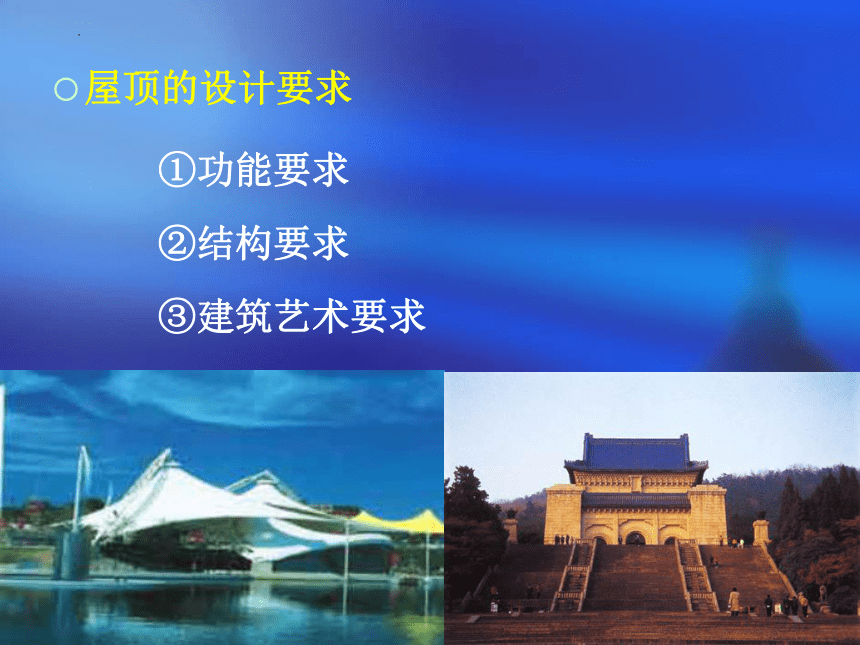

屋顶的设计要求

①功能要求

②结构要求

③建筑艺术要求

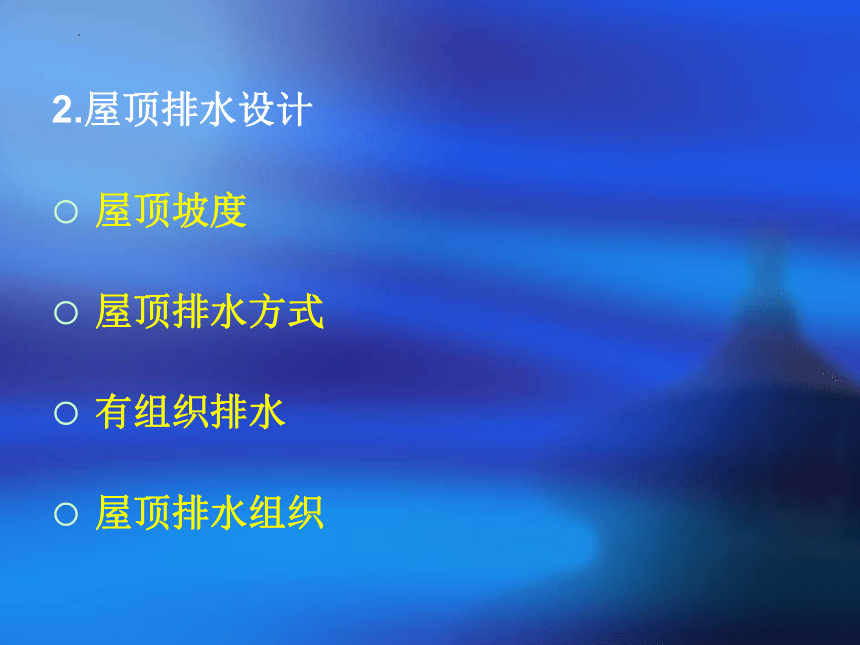

2.屋顶排水设计

屋顶坡度
屋顶排水方式
有组织排水
屋顶排水组织

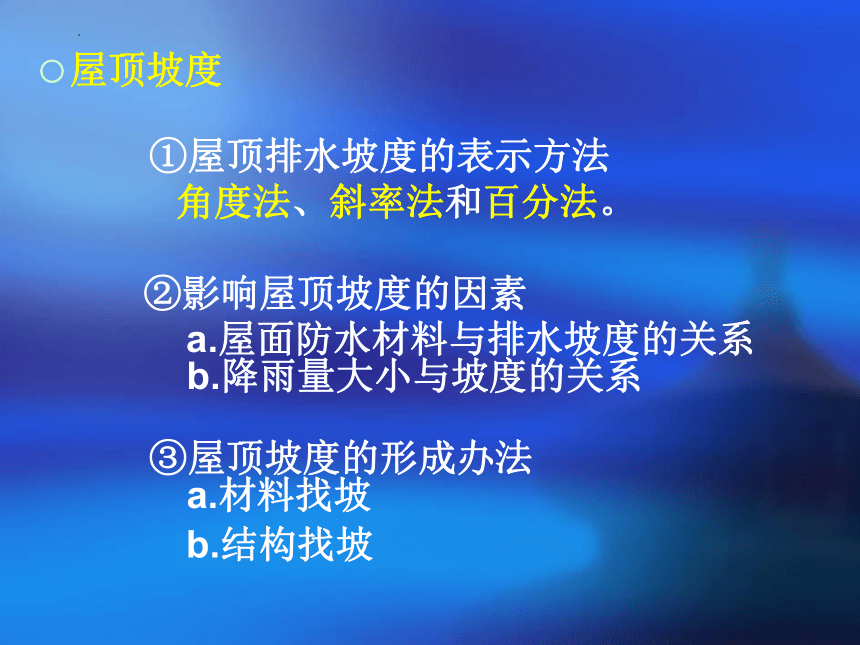

屋顶坡度
①屋顶排水坡度的表示方法
角度法、斜率法和百分法。

②影响屋顶坡度的因素
a.屋面防水材料与排水坡度的关系
b.降雨量大小与坡度的关系
③屋顶坡度的形成办法
a.材料找坡
b.结构找坡

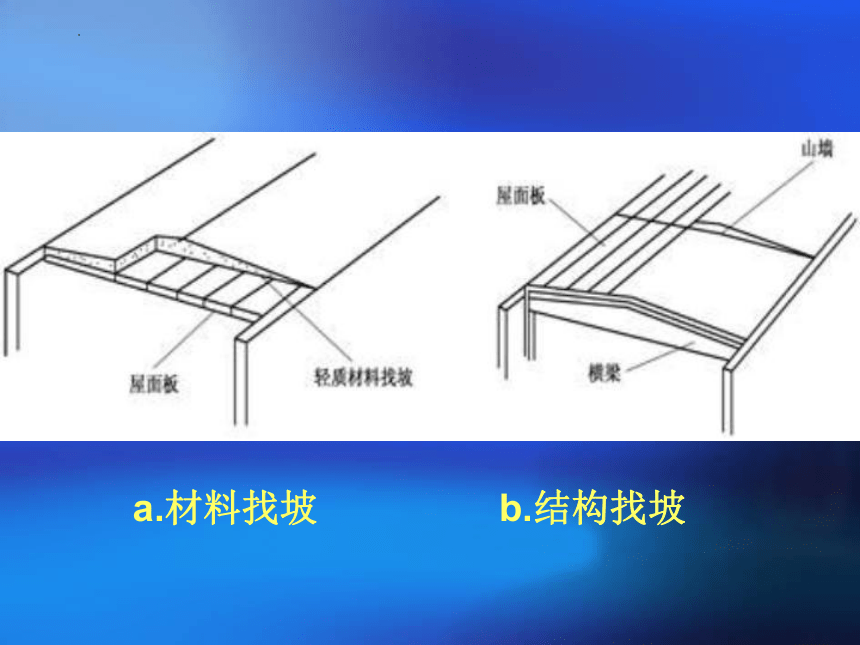

a.材料找坡 b.结构找坡
屋顶排水方式
①排水方式
a.无组织排水
b.有组织排水
②排水方式的选择
a.高度较低的简单建筑，优先选用无组织排水；
b.积灰多的屋面应采用无组织排水；
c.在降雨量大的地区或房屋较高的情况下，应采用有组织排水；
d.临街建筑宜采用有组织排水。
有组织排水

①外排水方案
a.挑檐沟外排水 　
b.女儿墙外排水 　
c.女儿墙挑檐沟外排水
d.暗管外排水
②内排水
屋面排水组织

①划分排水分区
一个雨水口排除200m2的屋面雨水。
②确定排水坡面的数目及排水坡度
③确定天沟纵坡的坡度值
天沟纵坡的坡度不宜小于1%。
④雨水管的规格及间距
雨水口间距不宜超过10～15m。
3.卷材防水屋面构造　　
卷材防水材料
卷材防水屋面构造层次
卷材防水屋面细部构造
卷材防水材料
①卷材
a.沥青类防水卷材
b.高聚物改性沥青类防水卷材
c.合成高分子防水卷材
②卷材粘和剂
冷底子油

卷材防水屋面构造层次
①基本层次
a.结构层
b.找平层
c.结合层
d.防水层
e.保护层

②辅助层次
保温层、隔热层、隔汽层、找坡层等。
防水层
卷材防水层
卷材一般应由屋面低处向高处铺贴。卷材可平行或垂直屋脊方向铺贴。
卷材防水屋面细部构造

①泛水构造

②挑檐口构造

③天沟构造

④雨水口构造

⑤屋面检修孔、屋面出入口构造
4.涂膜防水屋面

涂膜防水材料
涂膜防水屋面的构造及做法
涂膜防水材料

①涂料
②涂膜防水屋面的构造及做法

涂膜防水屋面的构造及做法

①氯丁胶乳沥青防水涂料屋面

②焦油聚氨酯防水涂料屋面

③塑料油膏防水屋面
5.刚性防水屋面
刚性防水屋面的构造层次
刚性防水屋面的细部构造
刚性防水屋面的构造层次

①防水层

②隔离层

③找平层

④结构层
混凝土刚性防水屋面的细部构造

①分格缝构造
②泛水构造

③檐口构造

④雨水口构造
6.瓦屋面
平瓦屋面
波形瓦屋面
彩色压型钢板屋面
瓦屋面的承重结构

（1）有檩体系
（2）无檩体系
平瓦屋面

①平瓦屋面的做法
②平瓦屋面的细部构造
彩色压型钢板屋面

①单彩板
②保温夹芯板屋面
7.屋顶保温与隔热
屋顶保温材料选择
平屋顶保温构造
坡屋顶保温构造
屋顶通风隔热
屋顶蓄水隔热
种植隔热屋面
蓄水种植隔热屋面
屋顶保温材料选择

①松散保温材料　　
②整体保温材料　　
③板状保温材料 　　

平屋顶保温构造
隔汽层通常的做法是一毡二油。
排汽孔的数量一般每36m2设置一个。
坡屋顶保温构造
一般布置在瓦材与檩条之间或吊顶上面。
屋顶通风隔热
①架空通风隔热
②顶棚通风隔热
7.屋顶保温与隔热
屋顶保温材料选择
平屋顶保温构造
坡屋顶保温构造
屋顶通风隔热
屋顶蓄水隔热
种植隔热屋面
蓄水种植隔热屋面
屋顶蓄水隔热

①水层深度及屋面坡度
②防水层的做法
③蓄水区的划分
④女儿墙与泛水
⑤溢水孔与泄水孔
种植隔热屋面
① 选择适宜的种植介质 　　
② 种植床的做法 　　
③ 种植屋面的排水和给水 　　
④ 种植屋面的防水层
⑤ 注意安全防护问题
蓄水种植隔热屋面

① 防水层
② 蓄水层
③ 滤水层
④ 种植层
⑤ 种植床埂
⑥ 人行架空通道板
小 结
1.屋顶按外形分为坡屋顶、平屋顶和其它形式的屋顶。屋顶按屋面防水材料分为柔性防水屋面、刚性防水屋面、涂膜防水屋面、瓦屋面四类。
2.屋顶设计的主要任务是解决好防水、保温隔热，坚固耐久，造型美观等问题。
3.屋顶排水设计的主要内容是：确定屋面排水坡度；绘制屋顶排水平面图。每根雨水管可排除约200平方米的屋面雨水，其间距控制在10～15m以内。天沟纵向坡度取1%。
4. 卷材防水屋面的细部构造是防水的薄弱部位，包括泛水、天沟、雨水口、檐口、变形缝等。
5.混凝土刚性防水屋面主要适用于我国南方地区。为了防止开裂，应在防水层中加钢筋网片，设置分格缝，分格缝之间的距离不应超过6m。
6.涂膜防水屋面的构造要点类同于卷材防水屋面。
7. 平瓦屋面基层有冷摊瓦作法、木望板作法。
8. 屋顶隔热降温的主要方法有：架空间层通风、蓄水降温、屋面种植、反射降温。
Thank You !
