(共31张PPT)

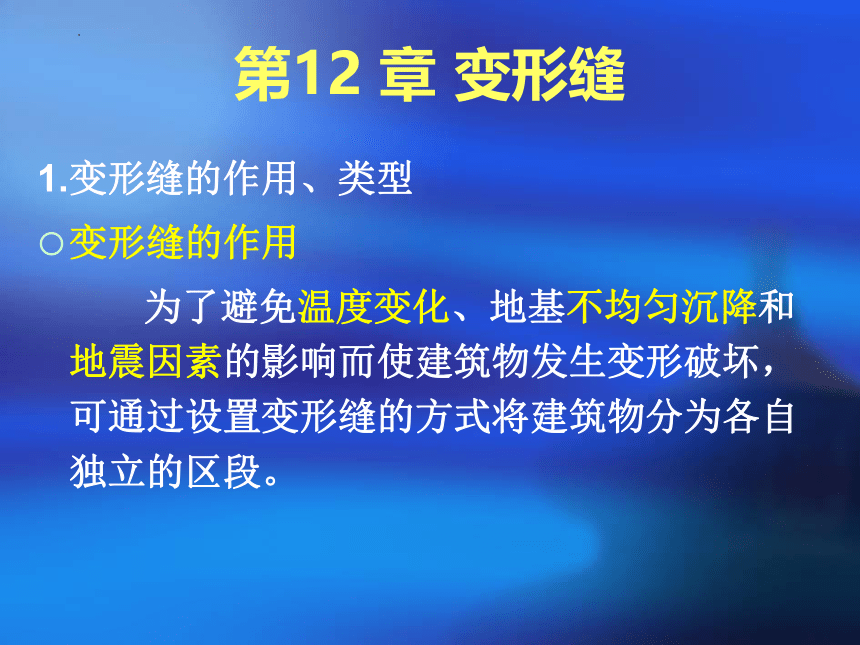

第12 章 变形缝
1.变形缝的作用、类型
变形缝的作用
为了避免温度变化、地基不均匀沉降和地震因素的影响而使建筑物发生变形破坏，可通过设置变形缝的方式将建筑物分为各自独立的区段。
变形缝的类型
①伸缩缝
伸缩缝（温度缝）：因温度变化而设置的缝隙。
设置部位：设置间距与屋顶和楼板类型有关。
设置要求：伸缩缝是从基础顶面开始，将墙体、楼板、屋顶断开，基础不必断开。并在两个部分之间留出适当的缝隙。保证伸缩缝两侧的建筑构件能在水平方向自由伸缩。伸缩缝的宽度一般为20～30mm。

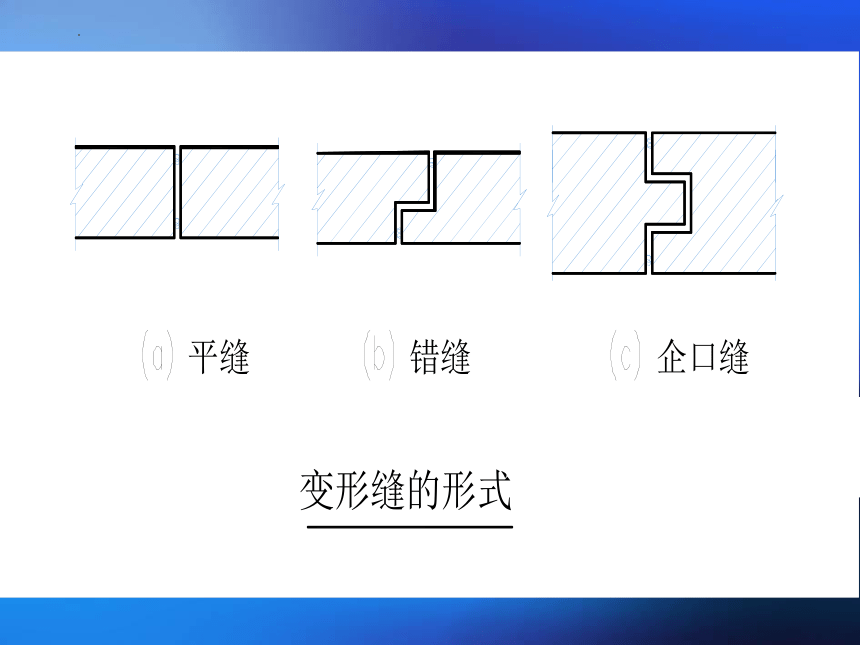

墙体伸缩缝形式：平缝、错口缝、企口缝，地震地 区只能用平缝。

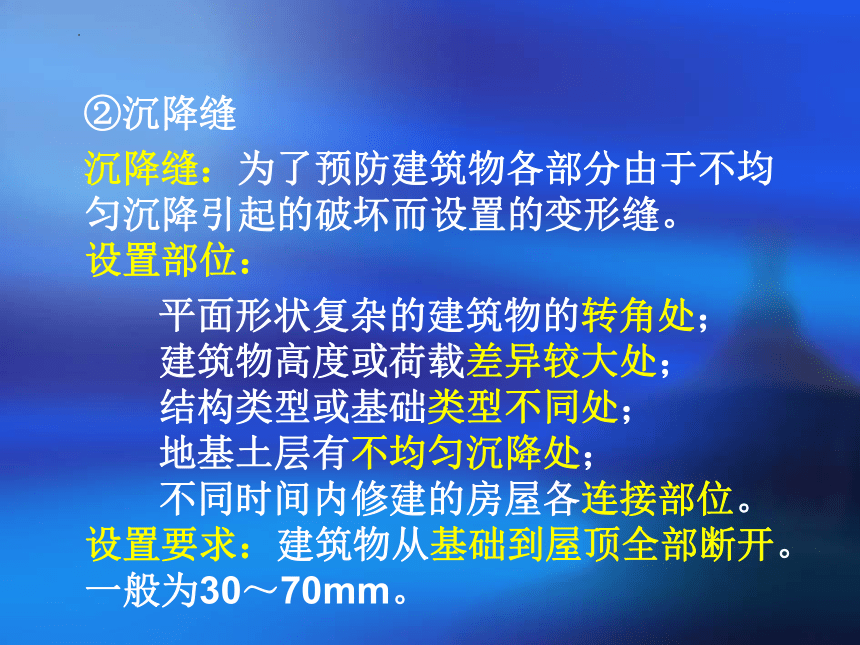

②沉降缝

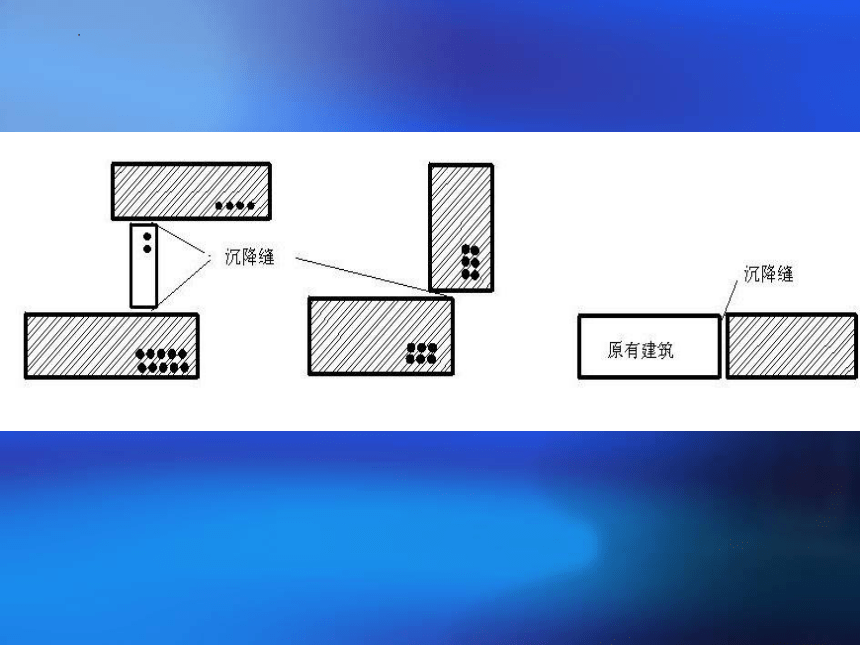

沉降缝：为了预防建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。
设置部位：
平面形状复杂的建筑物的转角处；
建筑物高度或荷载差异较大处；
结构类型或基础类型不同处；
地基土层有不均匀沉降处；
不同时间内修建的房屋各连接部位。
设置要求：建筑物从基础到屋顶全部断开。一般为30～70mm。

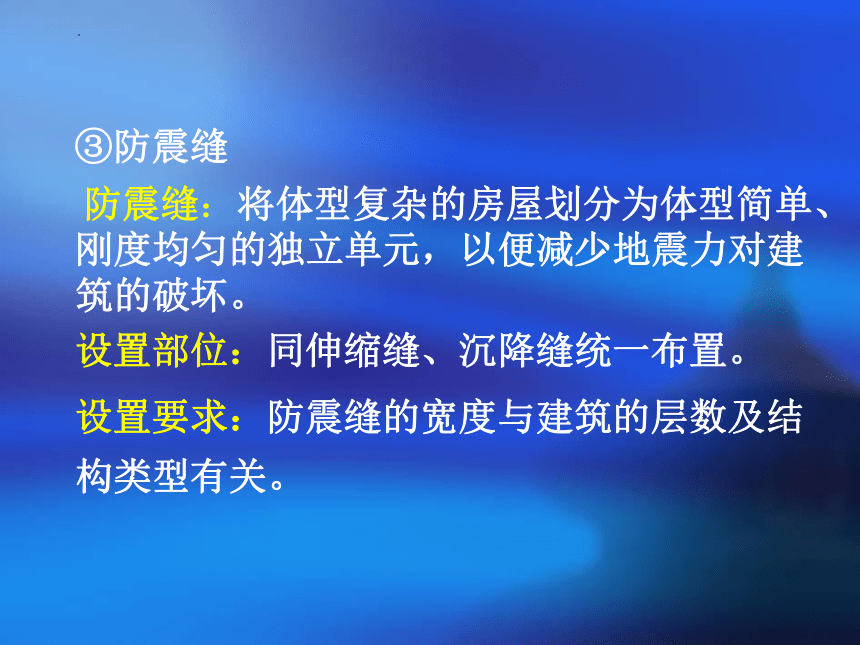

③防震缝

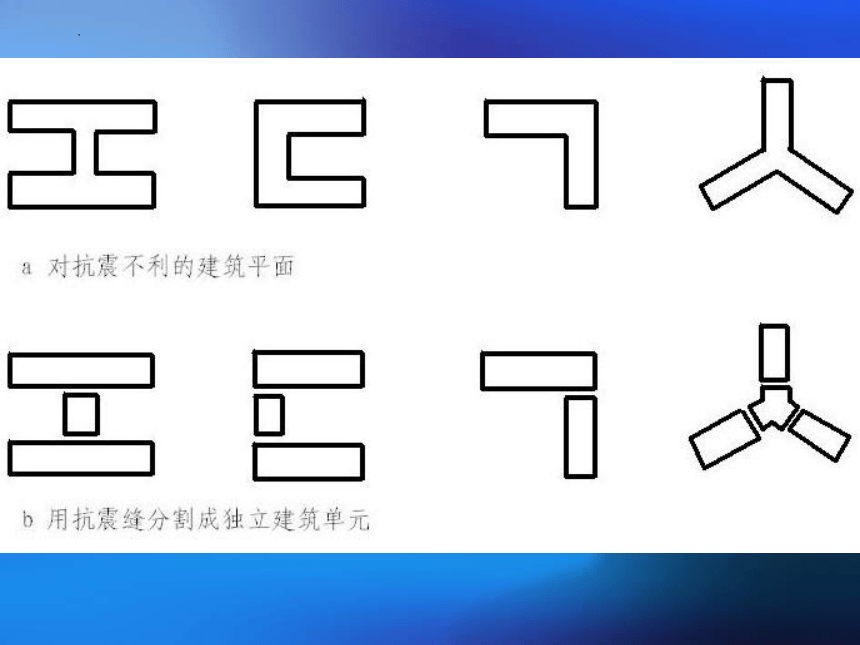

防震缝：将体型复杂的房屋划分为体型简单、刚度均匀的独立单元，以便减少地震力对建筑的破坏。
设置部位：同伸缩缝、沉降缝统一布置。
设置要求：防震缝的宽度与建筑的层数及结构类型有关。

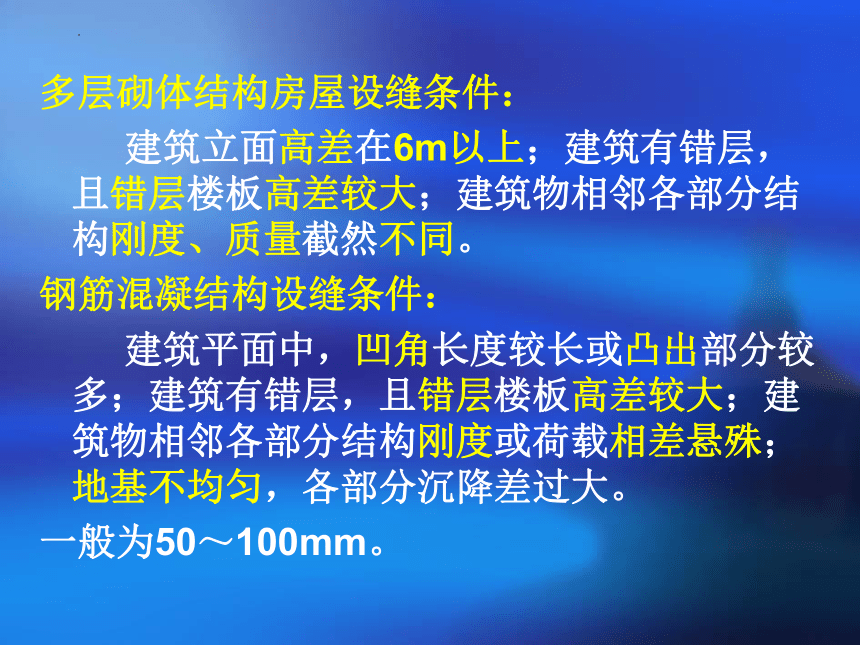

多层砌体结构房屋设缝条件：
建筑立面高差在6m以上；建筑有错层，且错层楼板高差较大；建筑物相邻各部分结构刚度、质量截然不同。
钢筋混凝结构设缝条件：
建筑平面中，凹角长度较长或凸出部分较多；建筑有错层，且错层楼板高差较大；建筑物相邻各部分结构刚度或荷载相差悬殊；地基不均匀，各部分沉降差过大。
一般为50～100mm。

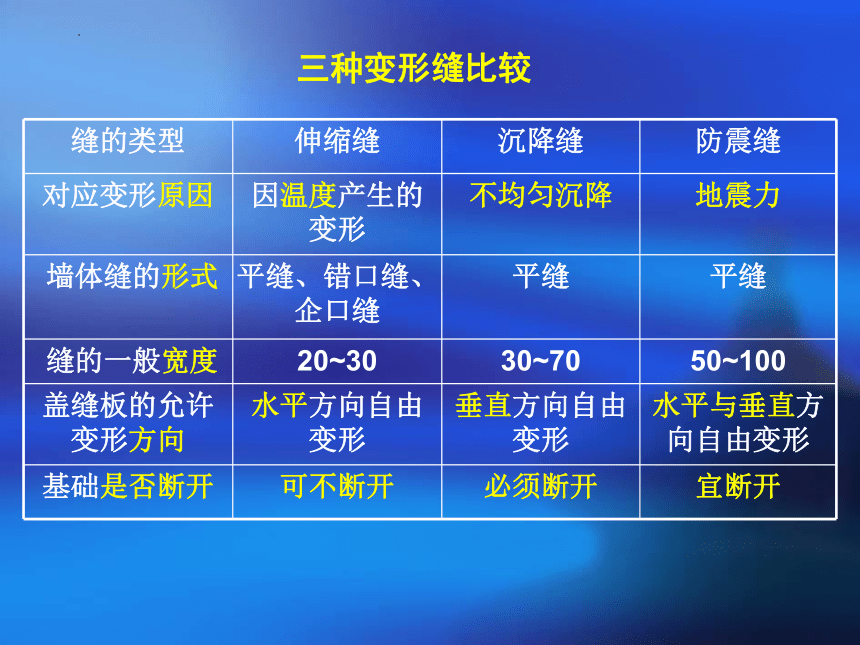

缝的类型 伸缩缝 沉降缝 防震缝
对应变形原因 因温度产生的变形 不均匀沉降 地震力
墙体缝的形式 平缝、错口缝、企口缝 平缝 平缝
缝的一般宽度 20~30 30~70 50~100
盖缝板的允许变形方向 水平方向自由变形 垂直方向自由变形 水平与垂直方向自由变形
基础是否断开 可不断开 必须断开 宜断开
三种变形缝比较

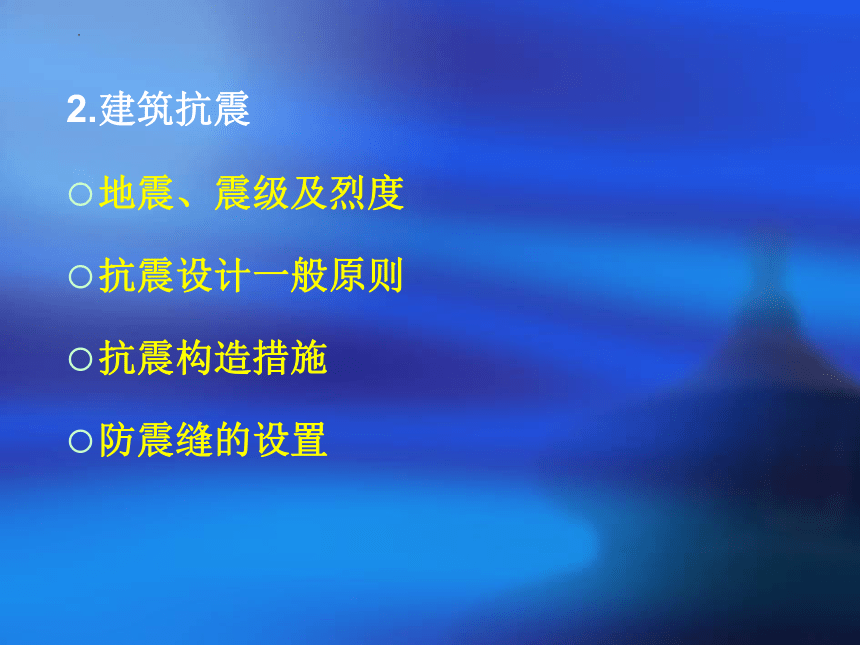

2.建筑抗震
地震、震级及烈度
抗震设计一般原则
抗震构造措施
防震缝的设置

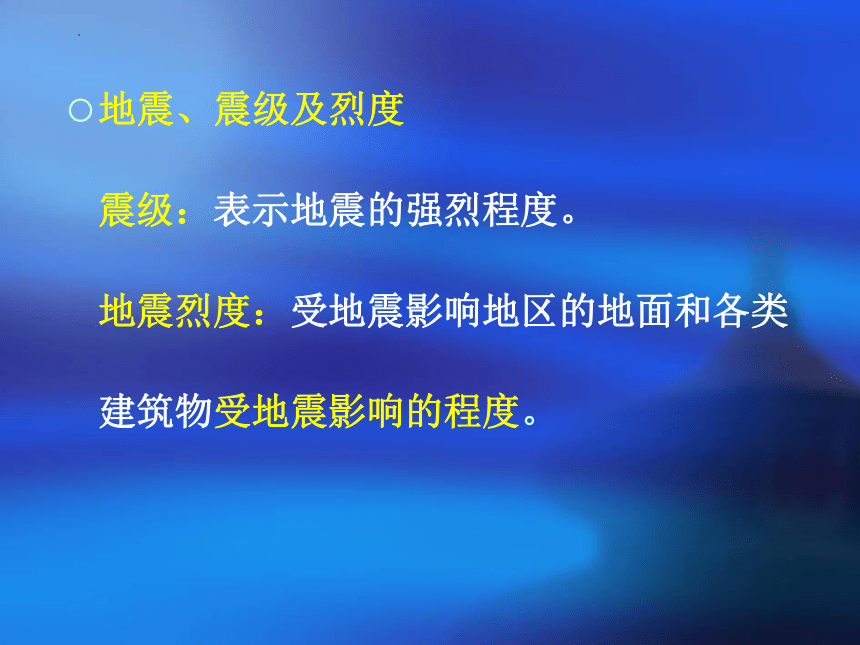

地震、震级及烈度
震级：表示地震的强烈程度。
地震烈度：受地震影响地区的地面和各类
建筑物受地震影响的程度。

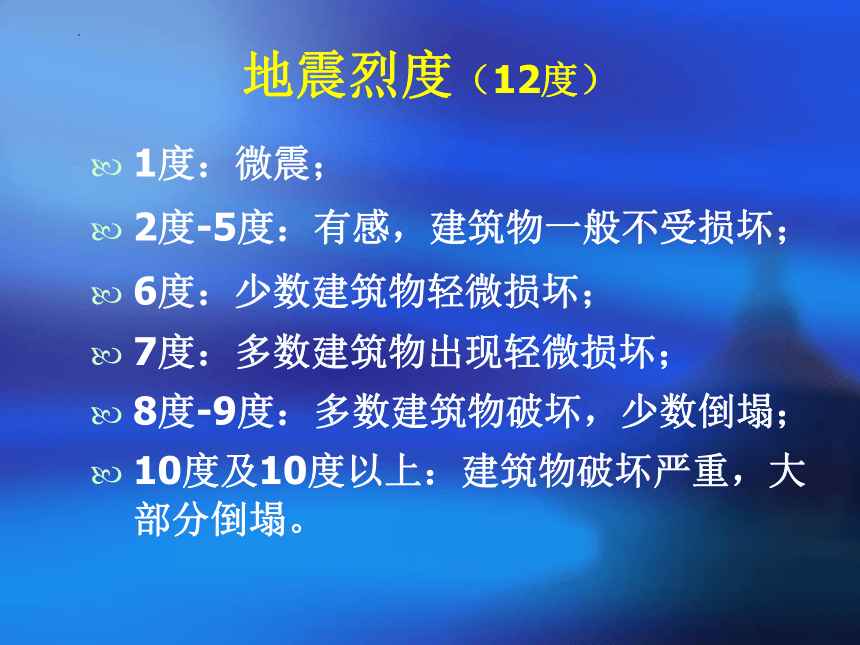

地震烈度（12度）
1度：微震；
2度-5度：有感，建筑物一般不受损坏；
6度：少数建筑物轻微损坏；
7度：多数建筑物出现轻微损坏；
8度-9度：多数建筑物破坏，少数倒塌；
10度及10度以上：建筑物破坏严重，大部分倒塌。
抗震设计一般原则
小震不坏，中震可修，大震不倒。
抗震构造措施
（1）设防震缝
（2）设构造柱
（3）设圈梁
（4）加强建筑物的整体性
3.变形缝的构造
墙体变形缝
楼地面变形缝
屋面变形缝
墙体变形缝
伸缩缝应保证建筑构件在水平方向自由变形，沉降缝是为了预防建筑物各部分由于不均匀沉降引起的破坏，防震缝主要是防地震水平波的影响，但三种缝的构造基本相同。
构造要点：
将建筑相关构件全部断开，以保证缝两侧自由变形。变形缝应力求隐蔽，还应采取措施以防止风雨对室内的侵袭。
变形缝处的结构处理
双墙承重
悬挑承重
双墙承重
变形缝
楼地面变形缝
楼地面变形缝包括温度伸缩缝、沉降缝和防震缝。其设置的位置和大小应与墙面、屋面变形缝一致。构造上要求从基层到饰面层脱开，缝内常用可压缩变形的玛碲脂、金属调节片、沥青麻丝等材料做封缝处理。
屋面变形缝
屋面变形缝的构造处理原则是既不能影响屋面的变形，又要防止雨水从变形缝处渗入室内。
等高屋面变形缝的做法是：在缝两边的屋面板上砌筑矮墙，挡住屋面雨水。矮墙常为半砖墙厚。缝内嵌填沥青麻丝。矮墙顶部可用镀锌铁皮或混凝土盖板压顶。
高低屋面变形缝则是在低侧屋面板上砌筑矮墙。当变形缝宽度较小时，可用镀锌铁皮盖缝并固定在高侧墙上；也可以从高侧墙上悬挑钢筋混凝土板盖缝。
小 结
1.为了避免温度变化、地基不均匀沉降和地震因素的影响而使建筑物发生变形破坏，可通过设置变形缝的方式将建筑物分为各自独立的区段。
2.变形缝包括温度伸缩缝、沉降缝和防震缝三种。
　
3.抗震设计一般原则：小震不坏，中震可修，大震不倒。
4.变形缝的构造：墙体变形缝、楼地面变形缝、屋面变形缝。屋面变形缝是防水的薄弱部位，细部构造须有可靠的防水措施。 　
