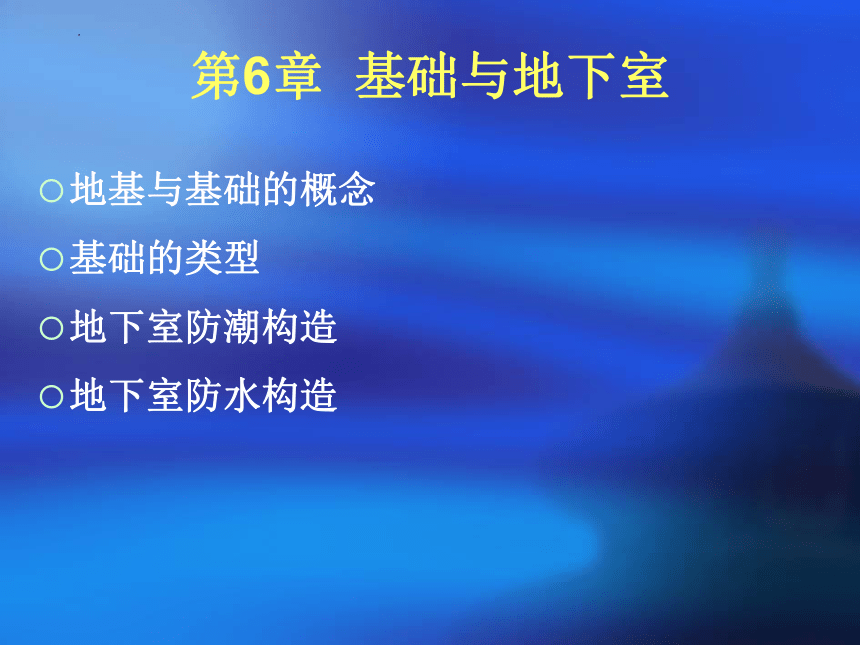

第6章 基础与地下室
地基与基础的概念
基础的类型
地下室防潮构造
地下室防水构造

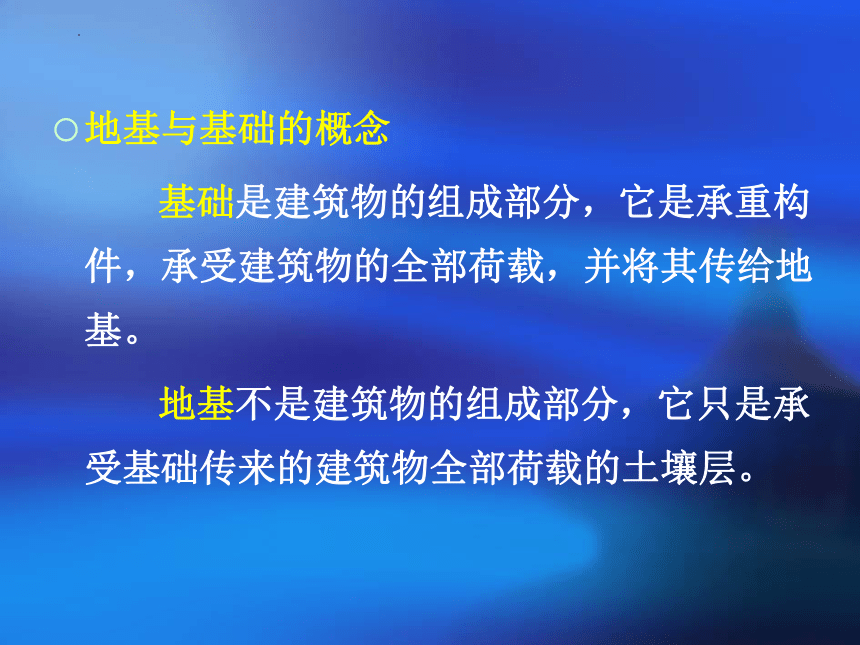

地基与基础的概念
基础是建筑物的组成部分，它是承重构件，承受建筑物的全部荷载，并将其传给地基。
地基不是建筑物的组成部分，它只是承受基础传来的建筑物全部荷载的土壤层。

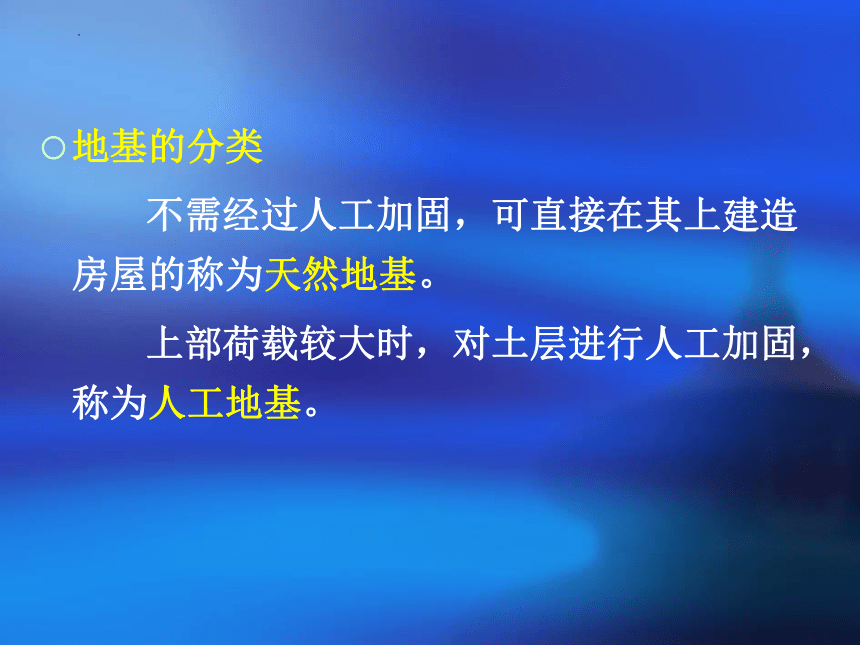

地基的分类
不需经过人工加固，可直接在其上建造房屋的称为天然地基。
上部荷载较大时，对土层进行人工加固，称为人工地基。

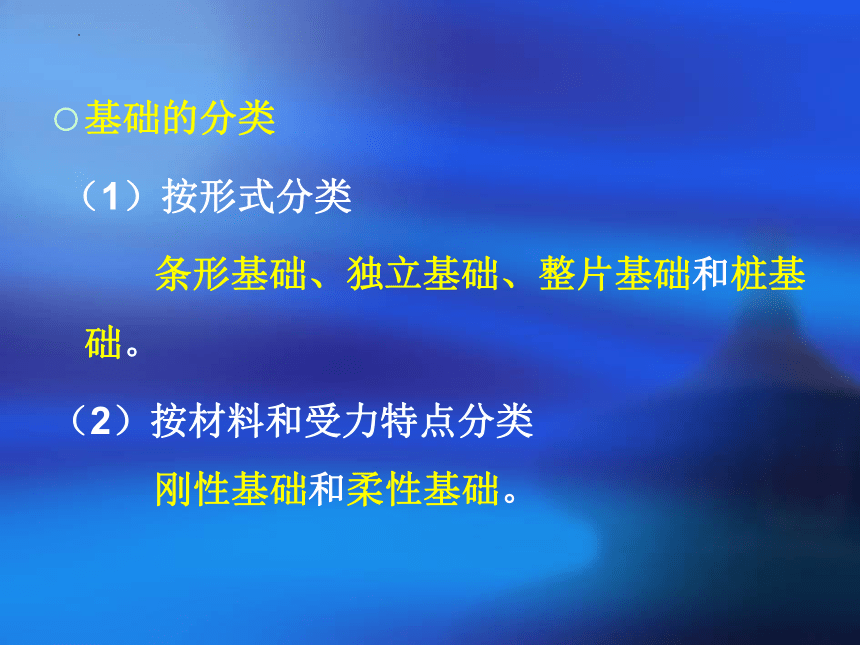

基础的分类
（1）按形式分类
　 条形基础、独立基础、整片基础和桩基础。
（2）按材料和受力特点分类
　刚性基础和柔性基础。

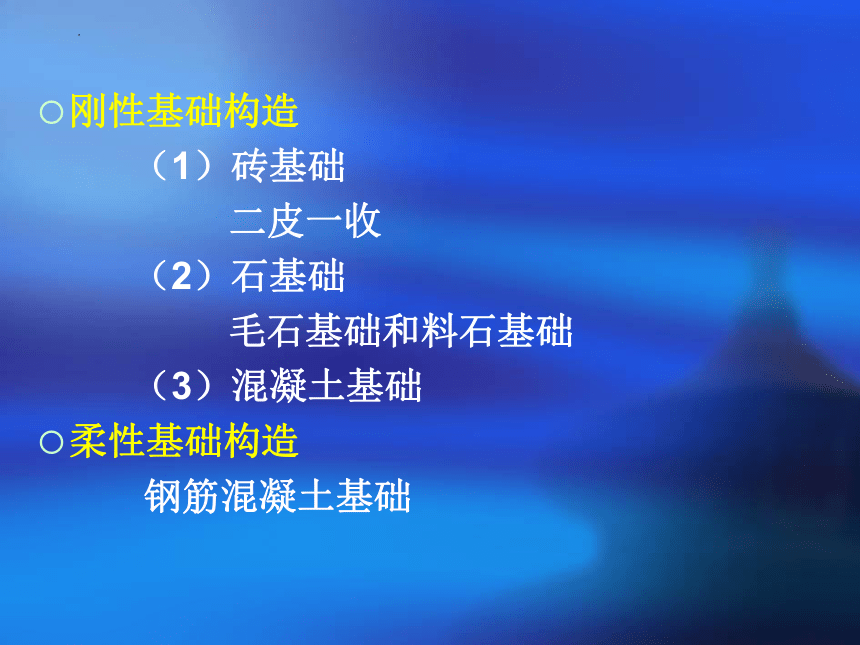

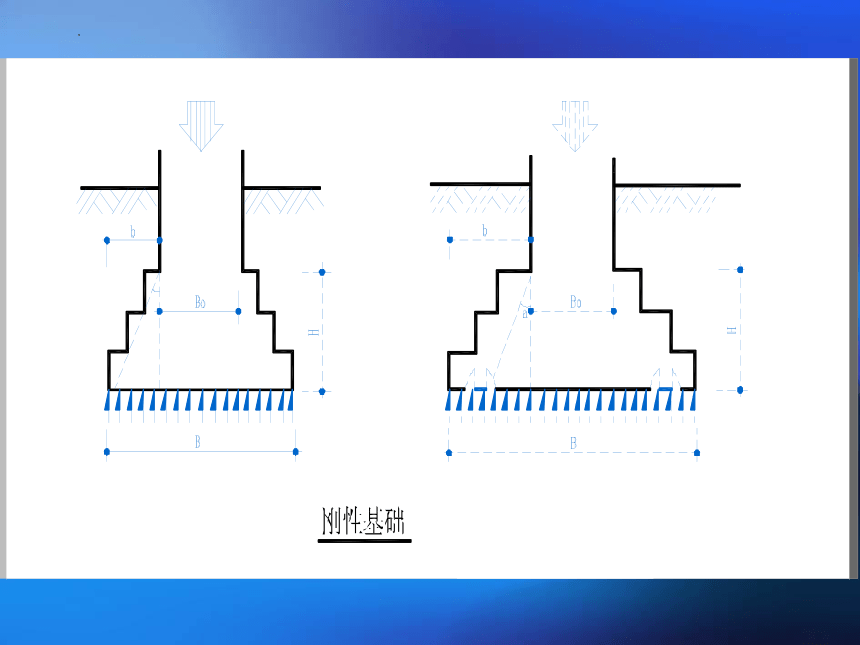

刚性基础构造
（1）砖基础
二皮一收
（2）石基础
毛石基础和料石基础
（3）混凝土基础
柔性基础构造
钢筋混凝土基础

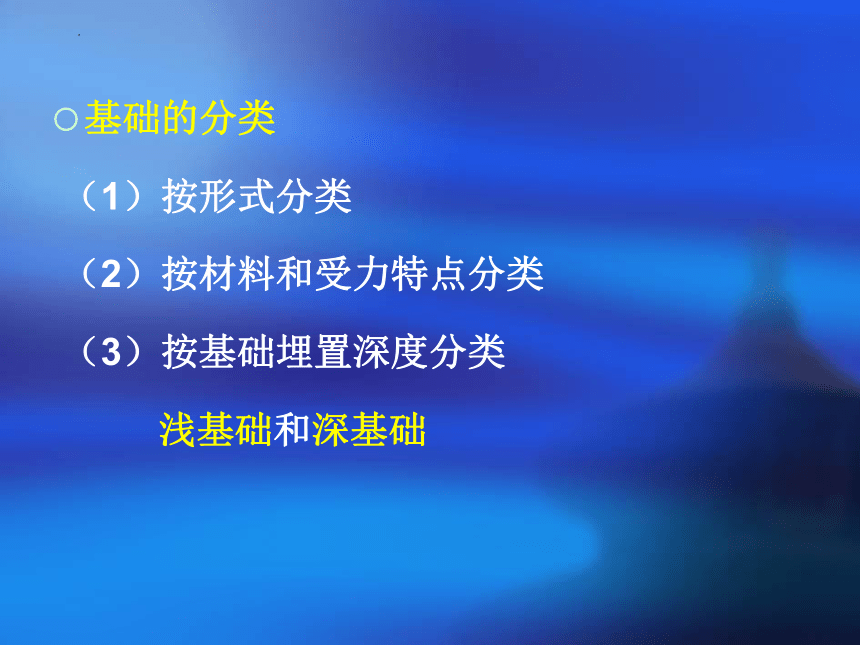

基础的分类
（1）按形式分类
（2）按材料和受力特点分类 　
（3）按基础埋置深度分类
浅基础和深基础

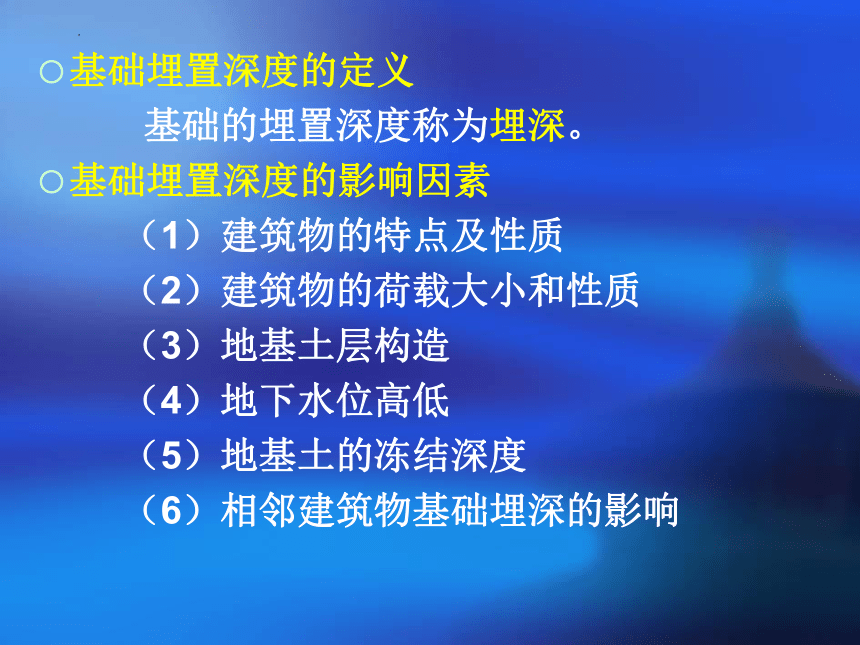

基础埋置深度的定义
基础的埋置深度称为埋深。
基础埋置深度的影响因素
（1）建筑物的特点及性质
（2）建筑物的荷载大小和性质
（3）地基土层构造
（4）地下水位高低
（5）地基土的冻结深度
（6）相邻建筑物基础埋深的影响
基础埋置深度的定义
基础的埋置深度称为埋深。
基础埋置深度的影响因素
（1）建筑物的特点及性质
（2）建筑物的荷载大小和性质
（3）地基土层构造
（4）地下水位高低
（5）地基土的冻结深度
（6）相邻建筑物基础埋深的影响
地下室的防潮与防水
（1）地下室的防潮
　 当最高地下水位低于地下室地坪，无形成滞水可能时，可采用防潮做法。
（2）地下室的防水
当最高地下水位高于地下室地坪时，地下室将浸泡在水中，必须采取防水处理。
（2）地下室的防水
①卷材防水方案
②构件自防水方案
（2）地下室的防水
①卷材防水方案
②构件自防水方案
小 结
基础与地基是不同的概念。地基可分为天然地基和人工地基。基础按形式分类可分为条形基础、独立基础、井格基础、片筏基础、箱形基础和桩基础 ；按材料和受力特点分为刚性基础和柔性基础；按埋置深度分为浅基础和深基础。
埋置深度与建筑物的特点、荷载大小、地基土层构造、地下水位高低、地基土的冻结深度、相邻建筑物基础埋深有关。
地下室的防潮和防水。当最高地下水位低于地下室地坪时，只做防潮处理。当最高地下水位高于地下室地坪时，必须采取防水处理。
