土木工程制图
退出
下页
2019年12月4日星期三
1
第五章 道路和桥梁工程图
土木工程制图
退出
下页
2019年12月4日星期三
1

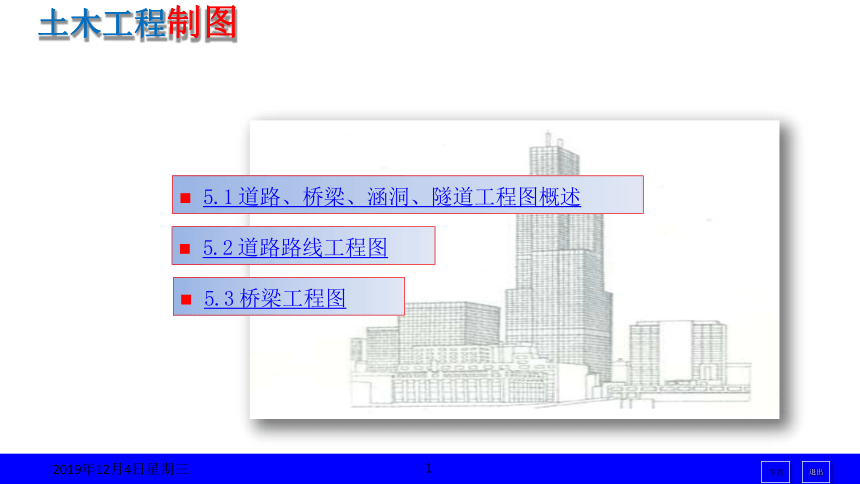

5.2 道路路线工程图
5.3 桥梁工程图
5.1 道路、桥梁、涵洞、隧道工程图概述
土木工程制图

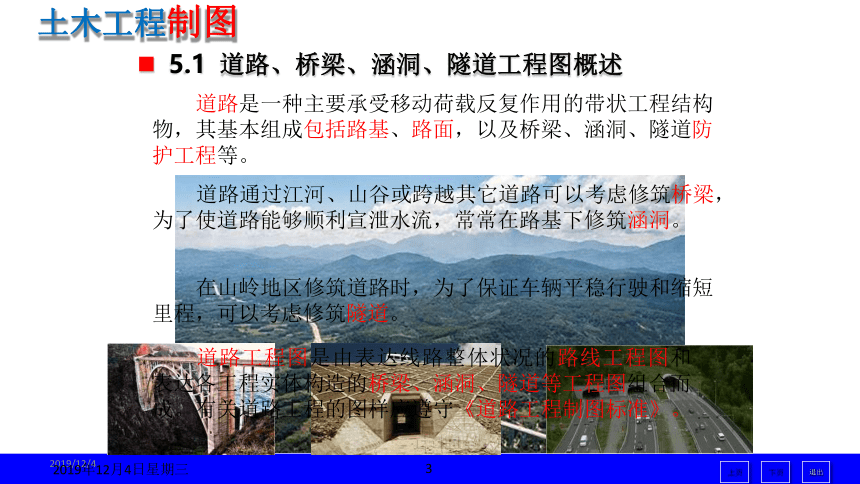

5.1 道路、桥梁、涵洞、隧道工程图概述
道路是一种主要承受移动荷载反复作用的带状工程结构 物，其基本组成包括路基、路面，以及桥梁、涵洞、隧道防 护工程等。
道路通过江河、山谷或跨越其它道路可以考虑修筑桥梁， 为了使道路能够顺利宣泄水流，常常在路基下修筑涵洞。
在山岭地区修筑道路时，为了保证车辆平稳行驶和缩短 里程，可以考虑修筑隧道。
道路工程图是由表达线路整体状况的路线工程图和 表达各工程实体构造的桥梁、涵洞、隧道等工程图组合而 成。有关道路工程的图样应遵守《道路工程制图标准》。
2019/12/4
2019年12月4日星期三
3
上页
下页
退出
土木工程制图

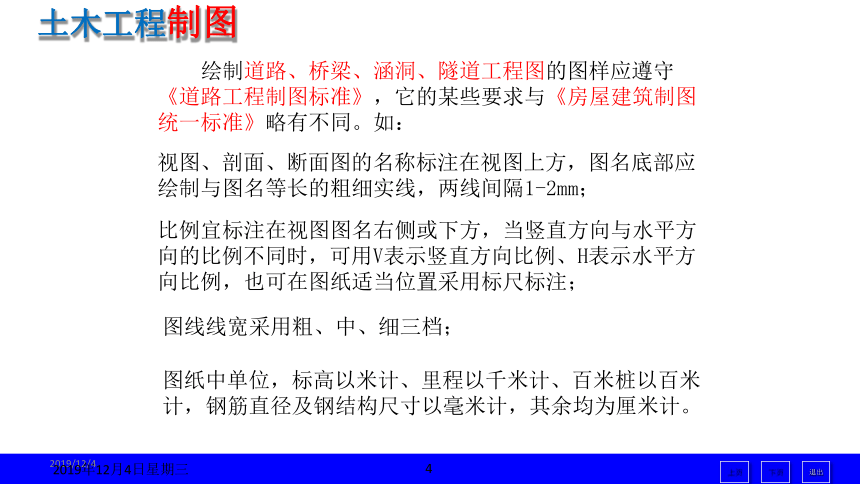

绘制道路、桥梁、涵洞、隧道工程图的图样应遵守
《道路工程制图标准》，它的某些要求与《房屋建筑制图 统一标准》略有不同。如：
视图、剖面、断面图的名称标注在视图上方，图名底部应
绘制与图名等长的粗细实线，两线间隔1-2mm；
比例宜标注在视图图名右侧或下方，当竖直方向与水平方 向的比例不同时，可用V表示竖直方向比例、H表示水平方 向比例，也可在图纸适当位置采用标尺标注；
图线线宽采用粗、中、细三档；
图纸中单位，标高以米计、里程以千米计、百米桩以百米
计，钢筋直径及钢结构尺寸以毫米计，其余均为厘米计。
2019/12/4
2019年12月4日星期三
4
上页
下页
退出
土木工程制图

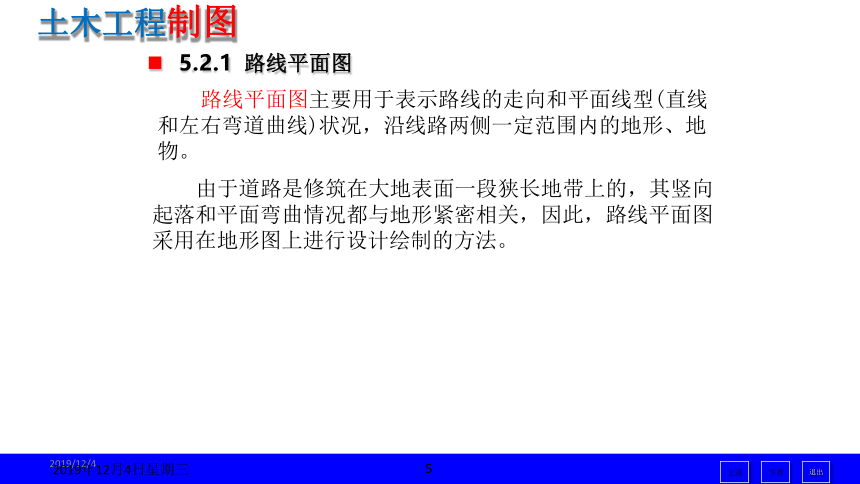

5.2.1 路线平面图
路线平面图主要用于表示路线的走向和平面线型(直线 和左右弯道曲线)状况，沿线路两侧一定范围内的地形、地 物。
由于道路是修筑在大地表面一段狭长地带上的，其竖向 起落和平面弯曲情况都与地形紧密相关，因此，路线平面图 采用在地形图上进行设计绘制的方法。
2019/12/4
2019年12月4日星期三
5
上页
下页
退出
2019/12/4
土木
退出
上页
下页
5

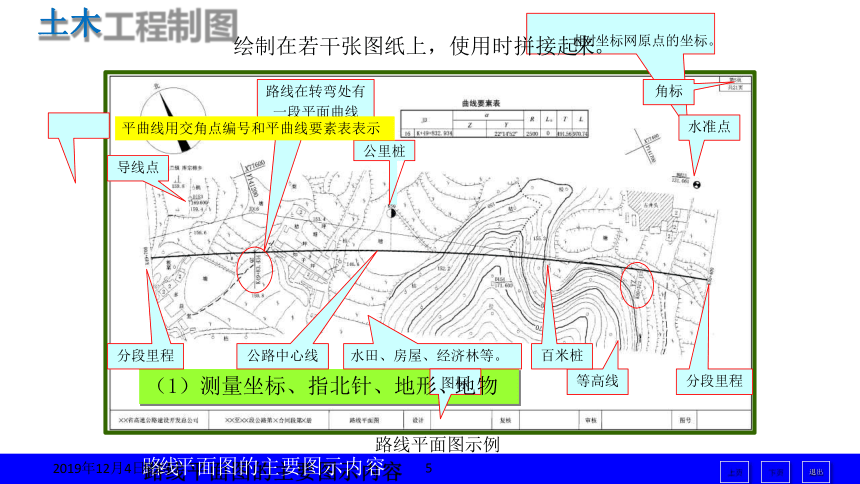

路线平面图示例
绘制在若干张图纸上，使用时拼接起相来对。坐标网原点的坐标。
公里桩
水准点
路线在转弯处有
一段平面曲线
2019年12月4日路星期线三平面图的主要图示内容
分段里程
百米桩
等高线
导线点
角标
分段里程 公路中心线 水田、房屋、经济林等。
（1）测量坐标、指北针、地形、图标地物
平曲线用交角点编号和平曲线要素表表示
土木工程制图
2019/12/4
2019年12月4日星期三
7
上页
下页
退出
土木工程制图
60
50
2019/12/4
2019年12月4日星期三
8
上页
下页
退出
土木工程制图
5.2.2 路线纵断面图
路线纵断面图是假想用铅垂面沿路中心线剖切，然后展 开成平行于投影面的平面，向投影面作正投影所获得的。其 作用是表达路线纵向线型以及地面起伏、地质和沿线设置构 造物的情况。
形成路线纵断面图的示意图
2019/12/4
2019年12月4日星期三
9
上页
下页
退出
2019/12/4
工
土木
程制图 3.4 道路、桥梁、涵洞、隧道工程图
3 土木工程专业图
退出
上页
下页
2019年12月4日
星期三
9
路线纵断面图示例
设计线纵坡变
更处的竖曲线
设计路中心线
处的地面线
路线纵向设计线
（1）图样部分
路 线 高 程
竖曲线 半径
切线长
外距
与路线平面图相同，从左至右路按线长里度程画出。凸形竖曲线
地质概况
设计高程
地面高程 坡度/距离 里程桩号
平曲线
资料表与图样上下竖直对准布置
土木工程制图
5.2.3 路基横断面图
路基横断面图是在路线中心桩处垂直于路线中心线的断面 图，主要用于表达路基的断面形状、填挖高度、边坡坡长，以 及路基中心桩处横向地面的情况。应该在每一中心桩处，根据 测量资料和设计要求，顺次画出每一个路基横断面图，作为计 算公路的土石方量和路基施工的依据。
(b)挖方路基
路基横断面的基本形式有三种
(a)填方路基
(c)半填半挖路基
2019/12/4
2019年12月4日星期三
11
上页
下页
退出
土木工程制图
路基横断面图的画法
①沿着路线中心线桩 号依次从下到上， 从左到右画出
②路面线、边坡线采 用粗线，原有地面 线采用细线，中心 线采用细点画线
③如果采用尺规绘图， 常常画在透明方格 纸上
④注明图纸的序号和 总张数
路基横断面图的画法
2019/12/4
2019年12月4日星期三
12
上页
下页
退出
土木工程制图
5.3 桥梁工程图
桥梁由上部结构(主梁或主拱圈和桥面系)、下部结构(桥 台、桥墩和基础)、附属结构(护栏、灯柱等)三部分组成。桥 梁的结构形式很多，常见的桥梁有梁桥、拱桥、刚架桥、缆 索桥和组合体系桥等。
5.3.1 桥梁工程图概述
设计一座桥梁要绘制许多图纸，包括桥位平面图、桥位地 质断面图、桥梁总体布置图、构件结构图等。
2019/12/4
2019年12月4日星期三
13
上页
下页
退出
土木工程制图
桥位平面图是桥梁设计和施工定位的依据
桥位平面图主要表示道路路线通过江河、山谷时建造桥梁的 平面位置。因此，图上标注桥位中心桩号、桥的孔数和跨度、水 准点、工程钻孔、及桥梁附近地形地物等。有时，也可以用一段 路线平面图来代替。
2019/12/4
2019年12月4日星期三
14
上页
下页
退出
桥位平面图示例
土木
工程制图 3.4 道路、桥梁、涵洞、隧道工程图
3 土木工程专业图
桥位地质断面图是根据水文调查和地质钻探所得的水文地质资 料绘制的在桥位处的河床的水文地质断面图，包括河床断面、最高 水位线、常水位线和最低水位线、钻孔位置、间距、孔口标高、钻 孔深度、土壤分层标高和各土层物理力学性质等。左侧绘制标尺，
标注出纵横不同比例。
河床断面线
（用粗实线绘制）
土壤的分层
（用细实线绘制）
桥位地质断面图示例
桥位地质断 面图主要用作 设计桥梁、桥 墩、桥台和计 算土石方工程 量的依据。
2019/12/4
15
上页
下页
退出
土木工程制图
5.3.2 桥梁总体布置图
桥梁总体布置图由立面图、平面图和横剖面图组成。是表 达桥梁上部结构、下部结构和附属结构三部分组成情况的总图。 主要表明桥梁的桥型、跨数、跨径、各部分的标高、桥长桥宽 总体尺寸、各主要构件的相互位置关系、材料数量、桥梁与河 流或桥下路线相交状况以及有关的说明等，作为施工时确定墩 台位置、安装构件和控制标高的依据。
桥 梁 总 体 布 置 图 示 例
2019/12/4
2019年12月4日星期三
16
上页
下页
退出
土木
工程制图 3.4 道路、桥梁、涵洞、隧道工程图
3 土木工程专业图
桥梁总体布置图示例
六跨钢筋混凝土公路桥的上部结构为预应力钢筋混凝 土空心板简支，两板端有间隙；下部结构是桥台、桥墩， 桥墩由立柱与承台组成。
2019/12/4
2019年12月4日星期三
17
上页
下页
退出
图
2019/12/4
土木
工程制图 3.4 道路、桥梁、涵洞、隧道工程
3 土木工程专业图
退出
上页
下页
2019年12月4日 星期5三.3.3 构件结构图
桥梁的总体布置图只是表示桥梁各构件的布置、桥型、 跨径等，各构件都没有全面详尽地表达清楚。采用较大的 比例，将桥梁总体布置图中各个构件的形状、构造、尺寸 都完整表达出来，这种图样称为构件结构图。
构件结构图通常画出桥台图、桥墩图、主梁图等。
构件结6 构图示例
2019/12/4
土木工程制图
退出
上页
下页
2019年12月4日星期三
7
本节完。
