第三章地基与基础

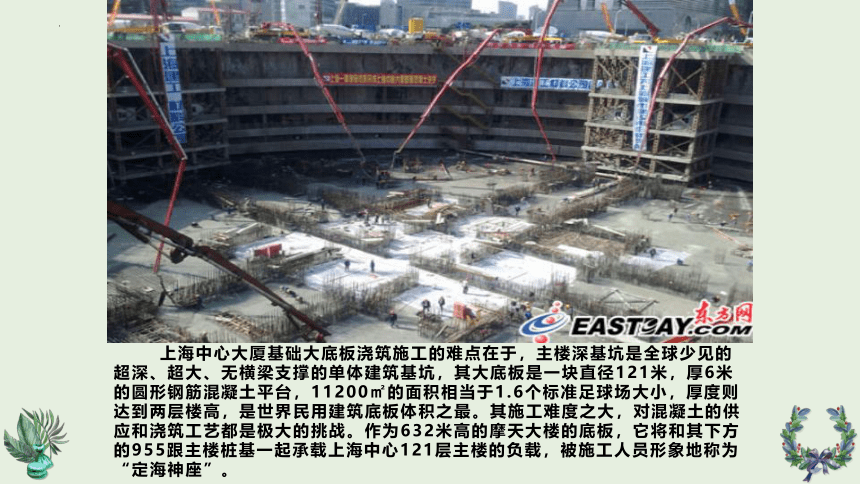

上海“第一高楼”
上海中心大厦基础大底板浇筑施工的难点在于，主楼深基坑是全球少见的超深、超大、无横梁支撑的单体建筑基坑，其大底板是一块直径121米，厚6米的圆形钢筋混凝土平台，11200㎡的面积相当于1.6个标准足球场大小，厚度则达到两层楼高，是世界民用建筑底板体积之最。其施工难度之大，对混凝土的供应和浇筑工艺都是极大的挑战。作为632米高的摩天大楼的底板，它将和其下方的955跟主楼桩基一起承载上海中心121层主楼的负载，被施工人员形象地称为“定海神座”。
Part 1
第一节 地基
沙地放物
Part 2
第二节 基础概述
Part 3
第三节 基础的分类及构造
技能比赛：请说出图片中的基础类型
感谢聆听！
e
e
e
上海康
H打面牡切
上工0公D
EASTAY

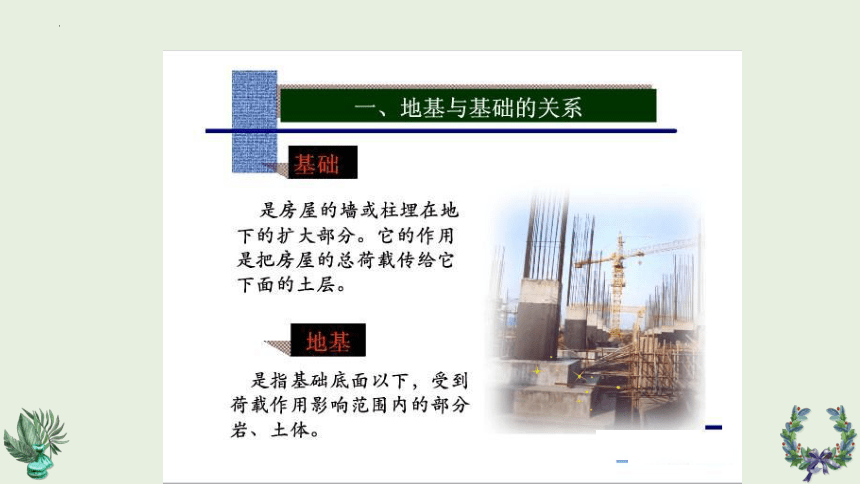

一、地基与基础的关系
基础
是房屋的墙或柱埋在地
下的扩大部分。它的作用
是把房屋的总荷载传给它
下面的土层。
地基
是指基础底面以下，受到
荷载作用影响范围内的部分
岩、土体。
下一页上一页
7

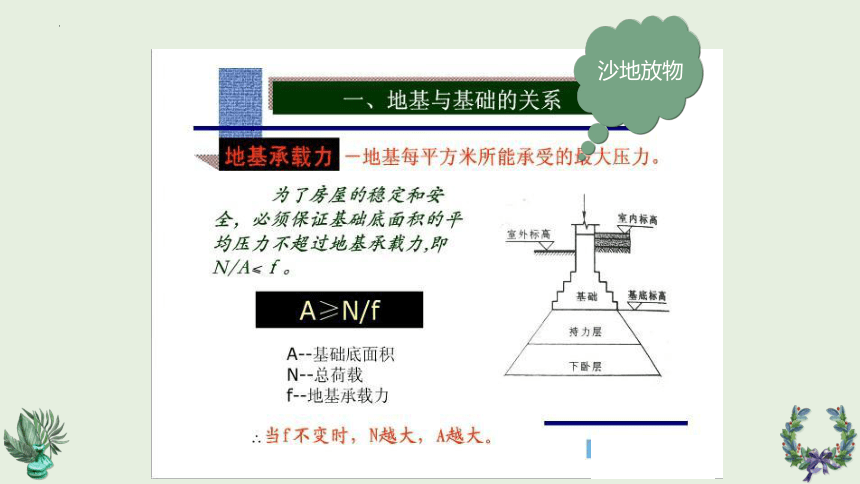

一、地基与基础的关系
地基承载力
一地基每平方米所能承受的最大压力。
为了房屋的稳定和安
全，必须保证基础底面积的乎
室内标高
均压力不超过地基承载力，即
室外标高
N/A≤f。
基础
基底标高
A≥N/f
持力层
A-基础底面积
N-总荷载
下卧层
f-地基承载力
当f不变时，N越大，A越大。
下一页上一页

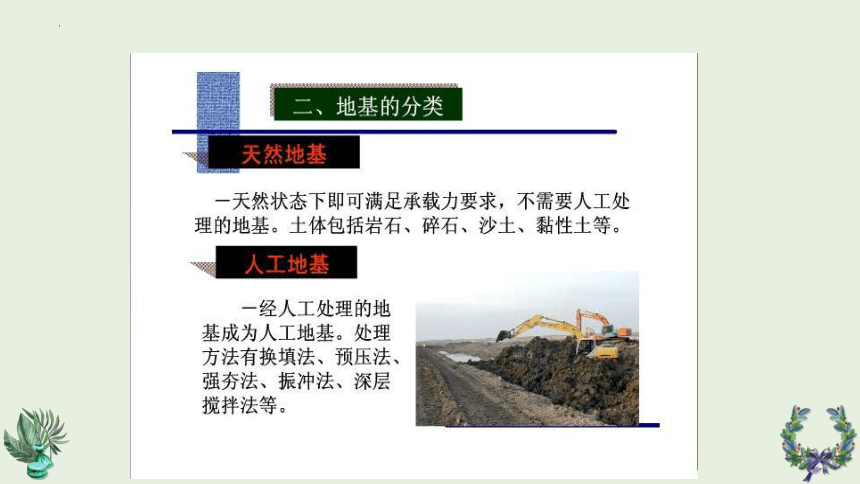

二、地基的分类
天然地基
一天然状态下即可满足承载力要求，不需要人工处
理的地基。土体包括岩石、碎石、沙土、黏性土等。
人工地基
经人工处理的地
基成为人工地基。处理
方法有换填法、预压法、
强夯法、振冲法、深层
搅拌法等。
下一页上一页

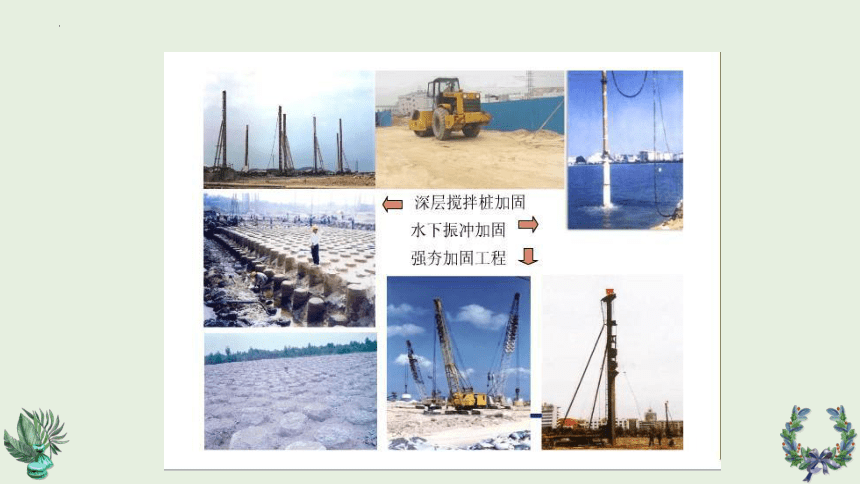

口深层搅拌桩加固
水下振冲加固
→
强夯加固工程

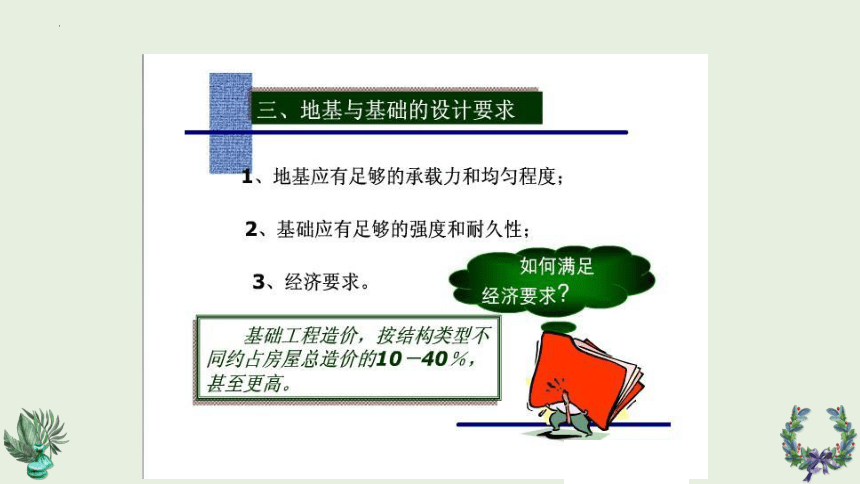

三、地基与基础的设计要求
地基应有足够的承载力和均匀程度；
2、基础应有足够的强度和耐久性；
如何满足
3、经济要求。
经济要求？
基础工程造价，按结构类型不
同约占房屋总造价的10一40%，
甚至更高。
下一页上一页

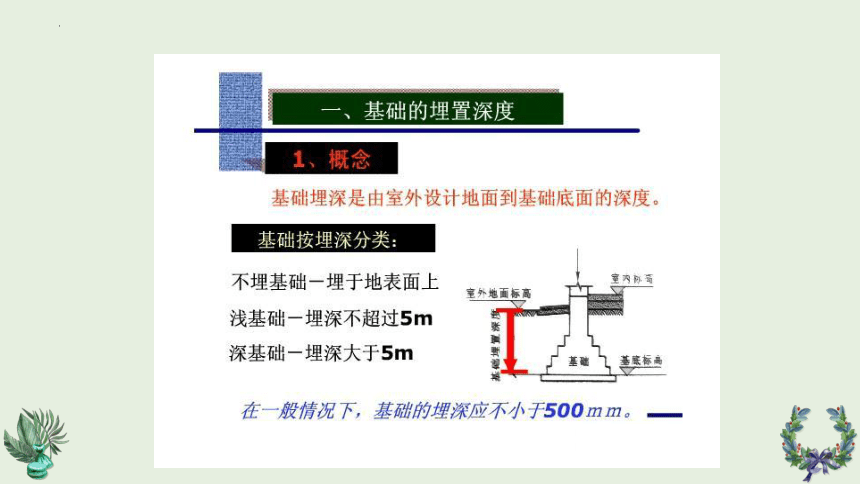

一、
基础的埋置深度
1、概念
基础埋深是由室外设计地面到基础底面的深度。
基础按埋深分类：
不埋基础一埋于地表面上
室内你面
室外地面标高
浅基础一埋深不超过5m
深基础一埋深大于5m
基
基底标岛
在一般情况下，基础的埋深应不小于500mm。
下一页
上一页
