第一部分 建筑制图与识图
模块3剖 切 投 影
YCF
01
剖面图
02
断面图
目录
CATALOG
01
剖面图
3.1.1剖面图的形成
3.1.2剖面图的画法
3.1.3剖面图的种类及运用

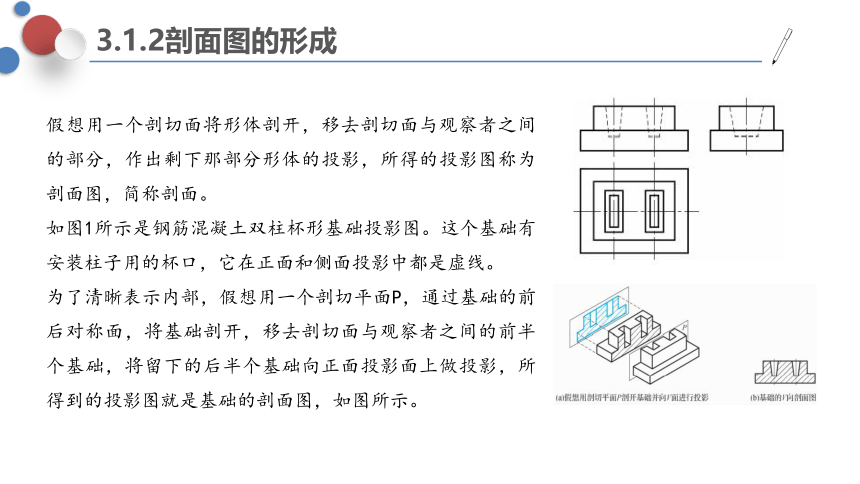

3.1.2剖面图的形成
假想用一个剖切面将形体剖开，移去剖切面与观察者之间的部分，作出剩下那部分形体的投影，所得的投影图称为剖面图，简称剖面。
如图1所示是钢筋混凝土双柱杯形基础投影图。这个基础有安装柱子用的杯口，它在正面和侧面投影中都是虚线。
为了清晰表示内部，假想用一个剖切平面P，通过基础的前后对称面，将基础剖开，移去剖切面与观察者之间的前半个基础，将留下的后半个基础向正面投影面上做投影，所得到的投影图就是基础的剖面图，如图所示。

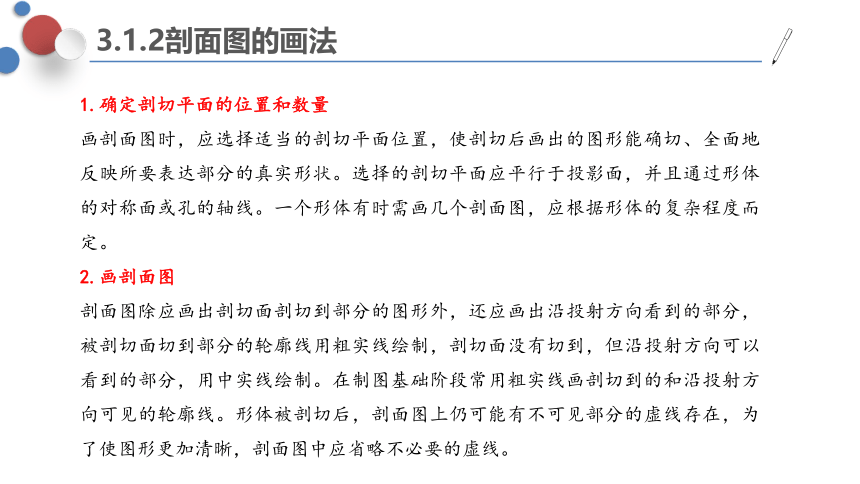

3.1.2剖面图的画法
1.确定剖切平面的位置和数量
画剖面图时，应选择适当的剖切平面位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。选择的剖切平面应平行于投影面，并且通过形体的对称面或孔的轴线。一个形体有时需画几个剖面图，应根据形体的复杂程度而定。
2.画剖面图
剖面图除应画出剖切面剖切到部分的图形外，还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用粗实线绘制，剖切面没有切到，但沿投射方向可以看到的部分，用中实线绘制。在制图基础阶段常用粗实线画剖切到的和沿投射方向可见的轮廓线。形体被剖切后，剖面图上仍可能有不可见部分的虚线存在，为了使图形更加清晰，剖面图中应省略不必要的虚线。
3.1.2剖面图的画法

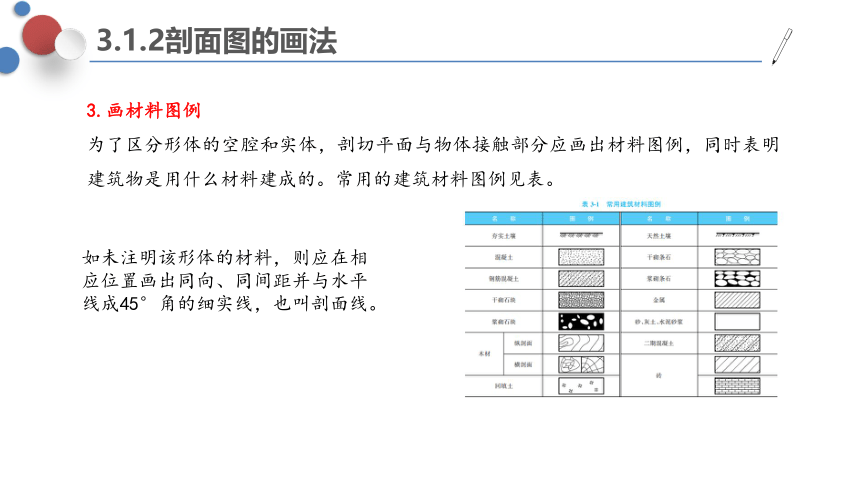

3.画材料图例
为了区分形体的空腔和实体，剖切平面与物体接触部分应画出材料图例，同时表明建筑物是用什么材料建成的。常用的建筑材料图例见表。
如未注明该形体的材料，则应在相应位置画出同向、同间距并与水平线成45°角的细实线，也叫剖面线。
3.1.2剖面图的画法
4.剖面图的标注
为了便于阅读、查找剖面图与其他图样间的对应关系以及表达剖切情况，在剖面图上应标注剖切位置及投影方向，同时还要注明剖面图的名称。
剖切位置及投影方向用剖切符号表示，剖切符号由剖切位置线及剖视方向线组成，均用粗实线绘制。剖切位置线的长度宜为6～10 mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6 mm，如图所示。绘制时，剖视的剖切符号不应与其他图线相接触。剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。
3.1.2剖面图的画法

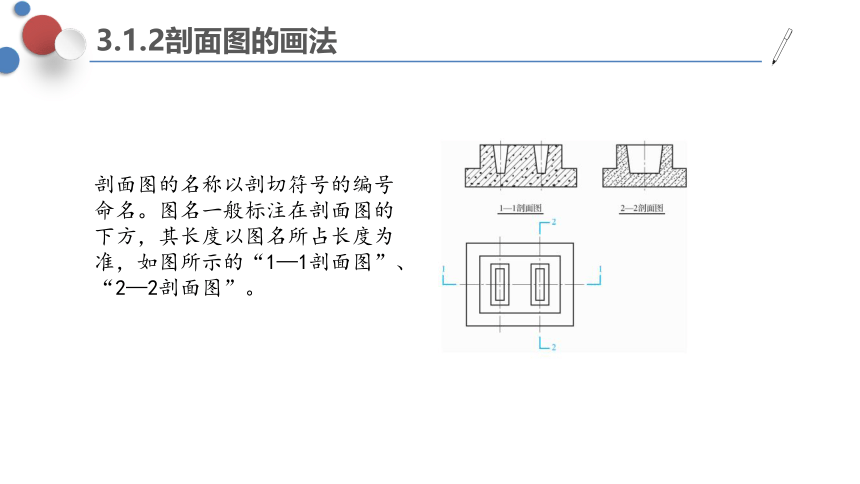

剖面图的名称以剖切符号的编号命名。图名一般标注在剖面图的下方，其长度以图名所占长度为准，如图所示的“1—1剖面图”、“2—2剖面图”。
由于形体的形状不同，作剖面图时，剖切平面的设置、数量和剖切的方法也不同。通常所采用的剖面图有全剖面图、半剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

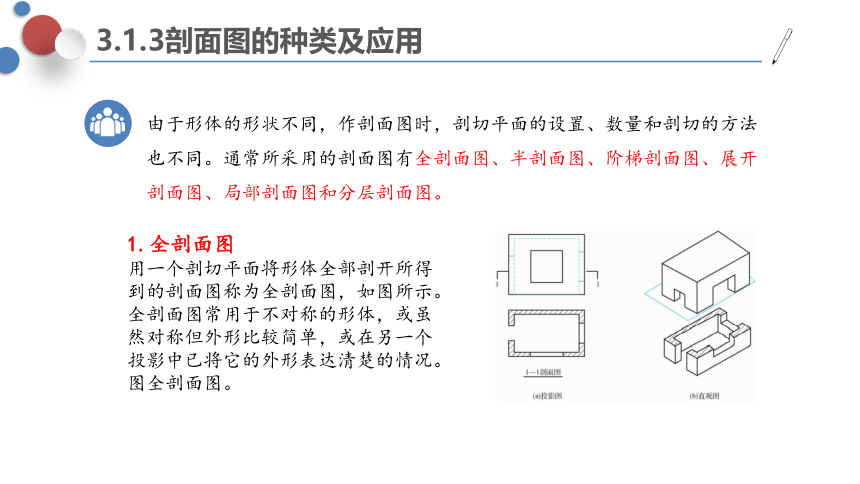

3.1.3剖面图的种类及应用
1.全剖面图
用一个剖切平面将形体全部剖开所得到的剖面图称为全剖面图，如图所示。全剖面图常用于不对称的形体，或虽然对称但外形比较简单，或在另一个投影中已将它的外形表达清楚的情况。
图全剖面图。
3.1.3剖面图的种类及应用
2.半剖面图
如果被剖切的形体是对称的，画图时常把投影图的一半画成剖面图，另一半画成形体的外形投影图，这种剖面图称为半剖面图。
如图所示为一个杯形基础的半剖面图。在正面投影和侧面投影中，都采用了半剖面图的画法，以表示基础的内部构造和外部形状。
3.1.3剖面图的种类及应用
画半剖面图时，应注意以下几点。
（1）半剖面图与半外形投影图应以形体的对称轴线（细单点长画线）作为分界线，也可以对称符号作为分界线，但不能画成实线。
（2）半剖面图一般应画在水平对称轴线的下侧或垂直对称轴线的右侧。
（3）剖切后，在半剖面图中已经清楚地表达了内部结构形状，在半外形投影图中其虚线一般不再出现。
3.阶梯剖面图
用两个或两个以上的平行剖切面剖切形体所得到的剖面图称为阶梯剖面图。阶梯剖面图用在一个剖切面不能将形体需要表示的内部全部剖切到的形体上，如图所示为形体的正面投影的阶梯剖面图。
3.1.3剖面图的种类及应用
画阶梯剖面图时，应注意以下几点。
（1）为反映形体上各内部结构的实形，阶梯剖面图的几个平行剖切剖面须平行于某一基本投影面。
（2）由于剖切是假想的，所以在阶梯剖面图上，剖切平面的转折处不能画出分界线。
（3）阶梯剖面图要求在剖切平面的起止和转折处均进行标注，画出剖切符号，并注明相同的编号。当剖切位置明显但又不易与其他图线发生混淆时，转折处允许省略编号。
4.展开剖面图
用两个或两个以上相交剖切平面将形体剖切开所得到的剖面图称为展开剖面图，如图所示为某一楼梯的展开剖面图。
3.1.3剖面图的种类及应用
画展开剖面图时，需要注意以下几点。
（1）在画展开剖面图时，常选其中一个平行于投影面的剖切平面，投影时，另一个倾斜于投影面的剖切平面，先绕剖切平面的交线旋转到平行于投影面的位置，再投影。
（2）在剖面图的截面上，不应画出两相交剖切平面的分界线。
（3）展开剖面图的标注与阶梯剖面图基本相同。展开剖面图应在图面后加注“展开”字样。
5.局部剖面图和分层剖面图
根据实际需要，在保留形体大部分外形的情况下，只需表达形体的某局部内部构造时，可以只将该局部剖切开，只作该部分的剖面图，称为局部剖面图。
3.1.3剖面图的种类及应用
如图所示为基础局部剖面图，从图中不仅可以了解到该基础的形状、大小，而且从水平投影图上的局部剖面图还可以了解到该基础的配筋情况。基础的正面投影图是一个剖面图，因图中主要是表达钢筋的配置情况，所以图中未画混凝土的图例。
3.1.3剖面图的种类及应用
局部剖面图在投影图上用波浪线作为剖切部分与未剖切部分的分界线，分界线相当于断裂面的投影，因此，波浪线不得超过图形的轮廓线，也不能画成图形的延长线。
对一些具有不同构造层次的建筑构件，可按实际需要用分层剖切的方法画出各个不同构造层次的剖面图，称为分层剖面图。图是用分层剖面图表达地面的构造图，以波浪线为界，分别把木地面四层的构造表达清楚。
在画分层剖面图时，应按层次以波浪线将各层分开，波浪线不应与任何图线重合。
02
断面网
3.2.1断面图的形成
3.2.2断面图与剖面图的区别
3.2.1断面图的形成
假想用剖切平面将物体剖切后，只作出剖切平面剖切到的断面图形，称为断面图，简称断面。
对于某些单一或简单的构件，有时只需表达某一部位的截面形状及材料时，可采用断面图。如图所示为牛腿柱的1—1、2—2断面图，表达了其上柱和下柱的截面形状。
3.2.2断面图与剖面图的区别
断面图与剖面图的区别如下。
（1）断面图只画出物体被剖切后剖切平面与形体接触的部分，即只画出截断面的图形，而剖面图则画出了被剖切后剩余部分的投影，如图所示为台阶的剖面图与断面图。
（2）断面图和剖面图的符号也有不同，断面图的剖切符号只画长度6～10 mm的粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向的一侧。
思考与练习
二.作图题
一、思考题
1.什么是剖面图？什么是断面图？它们有什么区别？
2.常用的剖面图有几种？各适用于什么形体？
3.常用的断面图有几种？它们之间的区别是什么？
1.某建筑的投影图如图所示，作出其1—1的剖面图（门窗洞的高度均相同）
思考与练习
2.钢筋混凝土梁的投影如图所示，作出其1—1、2—2的断面图。
