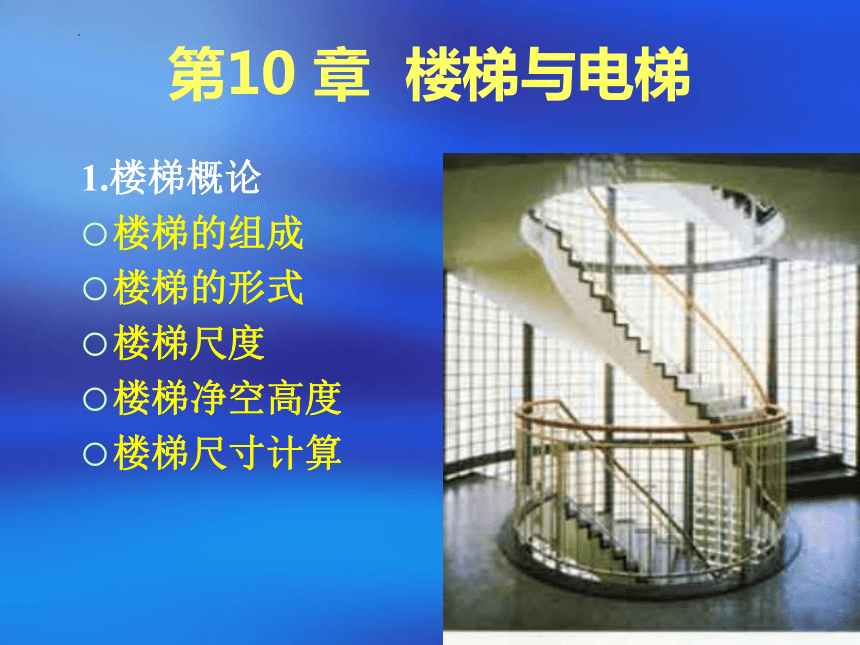

第10 章 楼梯与电梯
1.楼梯概论
楼梯的组成
楼梯的形式
楼梯尺度
楼梯净空高度
楼梯尺寸计算

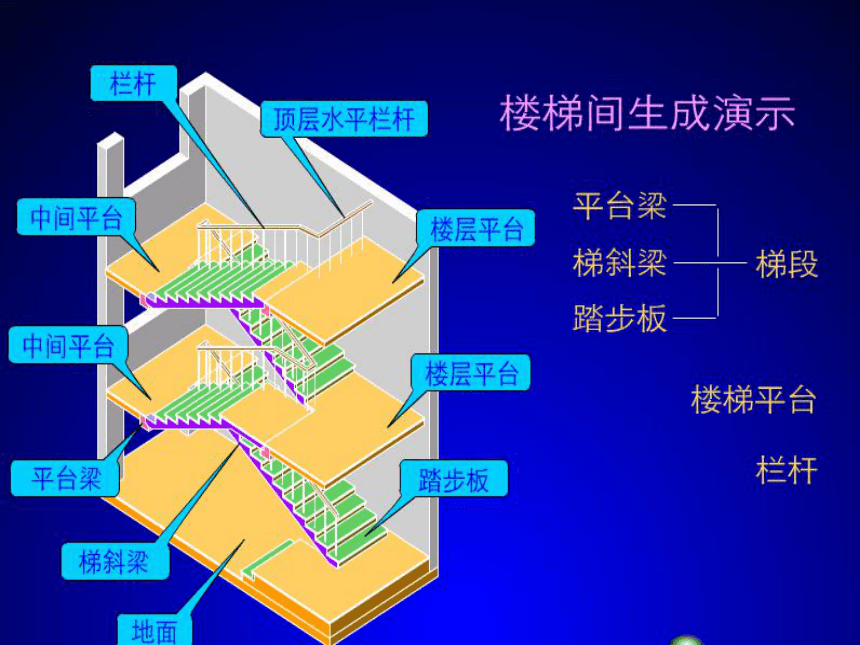

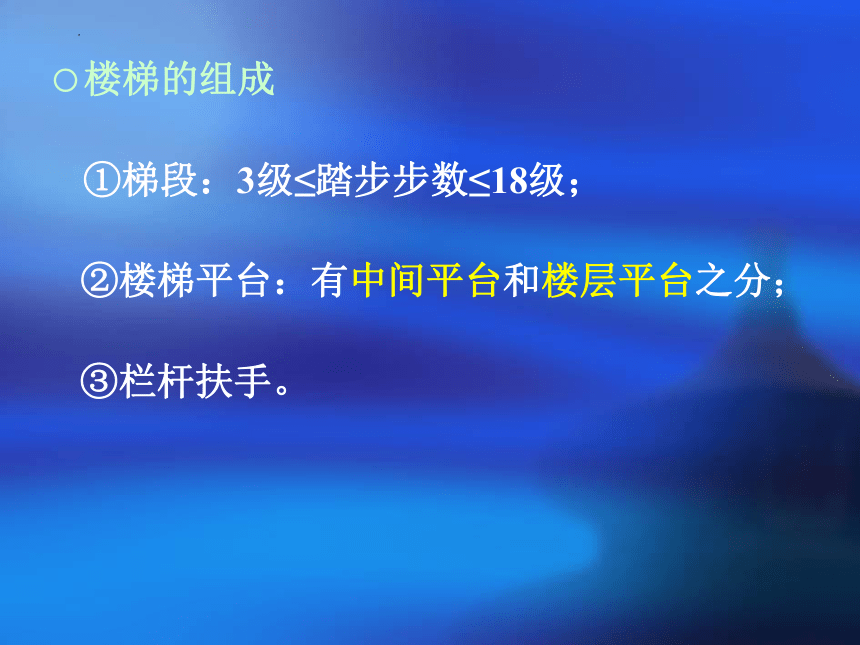

楼梯的组成
①梯段：3级≤踏步步数≤18级；
②楼梯平台：有中间平台和楼层平台之分；
③栏杆扶手。

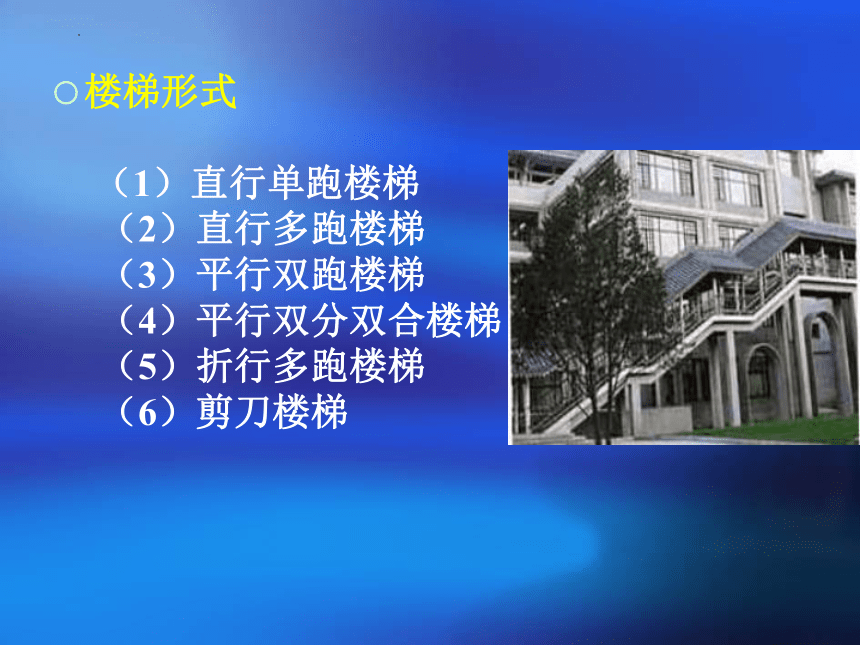

楼梯形式
（1）直行单跑楼梯
（2）直行多跑楼梯
（3）平行双跑楼梯
（4）平行双分双合楼梯
（5）折行多跑楼梯
（6）剪刀楼梯

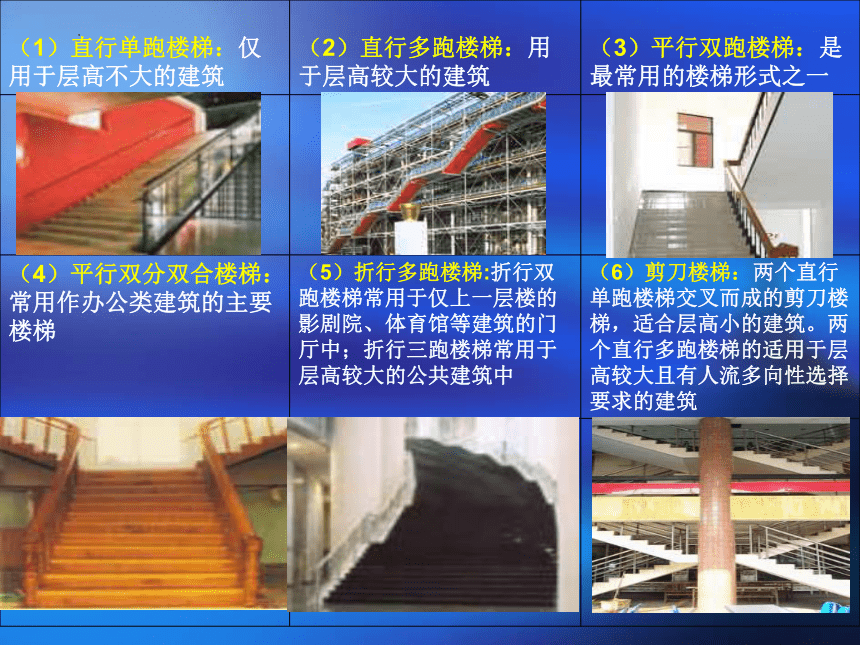

（1）直行单跑楼梯：仅用于层高不大的建筑 （2）直行多跑楼梯：用于层高较大的建筑
（3）平行双跑楼梯：是最常用的楼梯形式之一

（4）平行双分双合楼梯：常用作办公类建筑的主要楼梯 （5）折行多跑楼梯:折行双跑楼梯常用于仅上一层楼的影剧院、体育馆等建筑的门厅中；折行三跑楼梯常用于层高较大的公共建筑中 （6）剪刀楼梯：两个直行单跑楼梯交叉而成的剪刀楼梯，适合层高小的建筑。两个直行多跑楼梯的适用于层高较大且有人流多向性选择要求的建筑

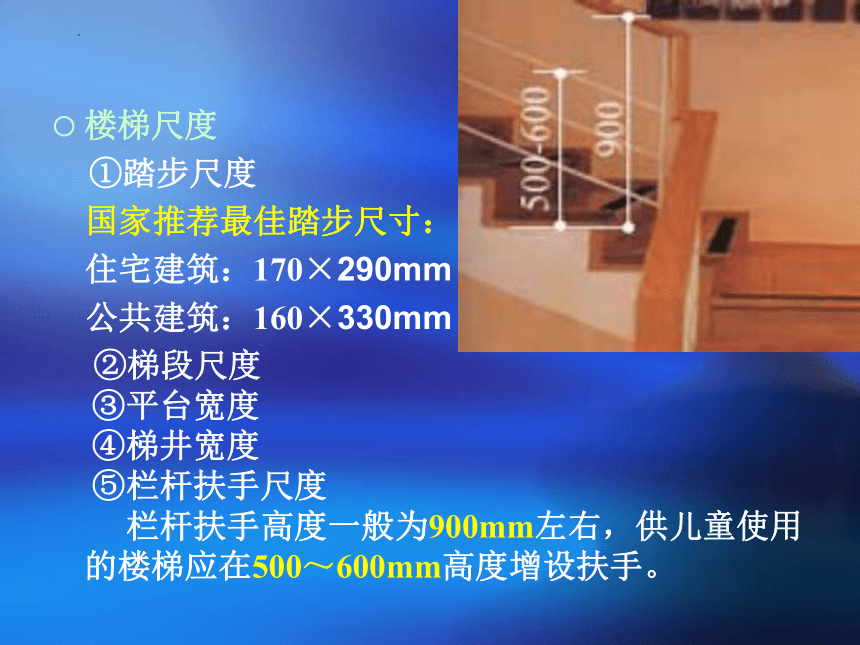

楼梯尺度
①踏步尺度
国家推荐最佳踏步尺寸：
住宅建筑：170×290mm
公共建筑：160×330mm　
②梯段尺度
③平台宽度
④梯井宽度
⑤栏杆扶手尺度
　 栏杆扶手高度一般为900mm左右，供儿童使用的楼梯应在500～600mm高度增设扶手。

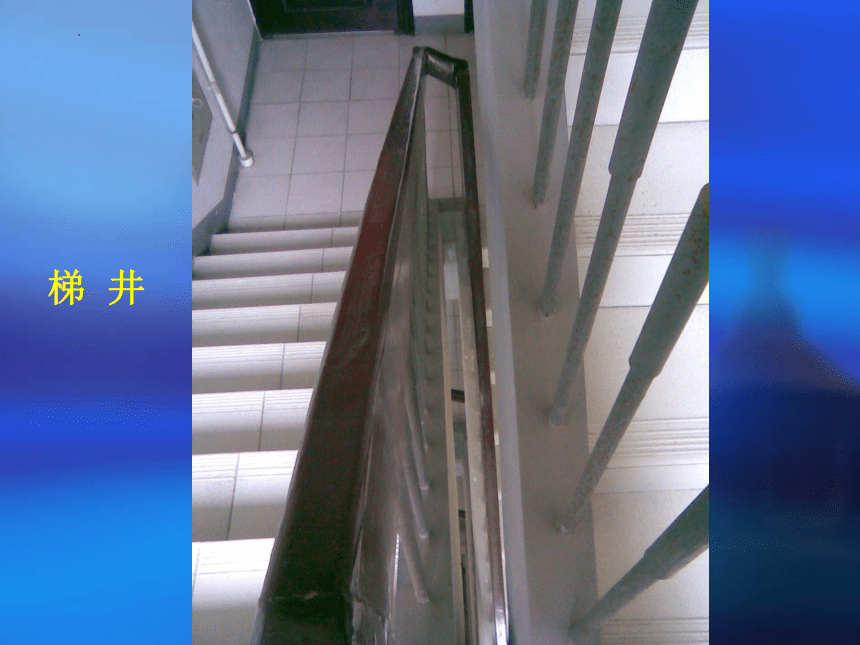

梯 井

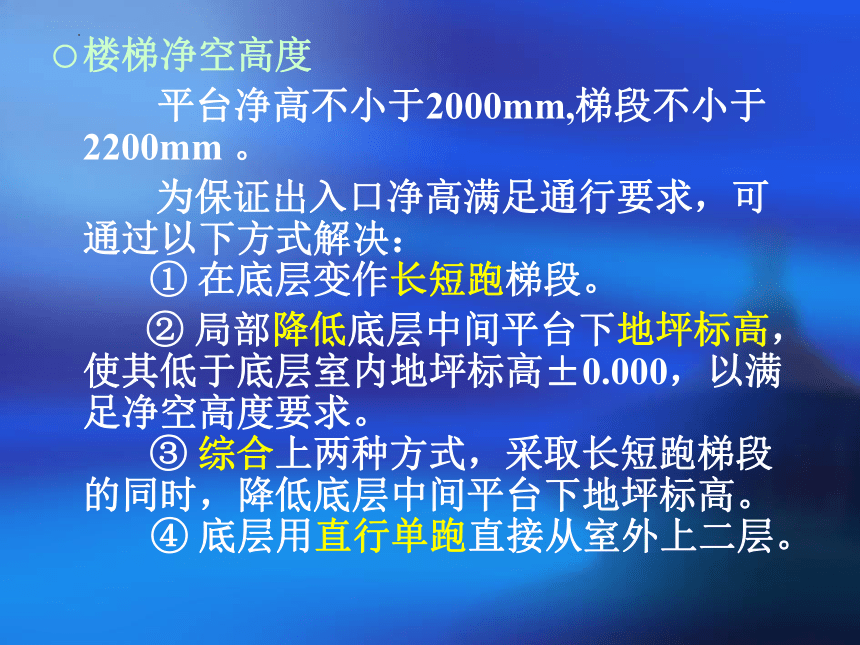

楼梯净空高度
平台净高不小于2000mm,梯段不小于2200mm 。
为保证出入口净高满足通行要求，可通过以下方式解决：
① 在底层变作长短跑梯段。
② 局部降低底层中间平台下地坪标高，使其低于底层室内地坪标高±0.000，以满足净空高度要求。
③ 综合上两种方式，采取长短跑梯段的同时，降低底层中间平台下地坪标高。
④ 底层用直行单跑直接从室外上二层。

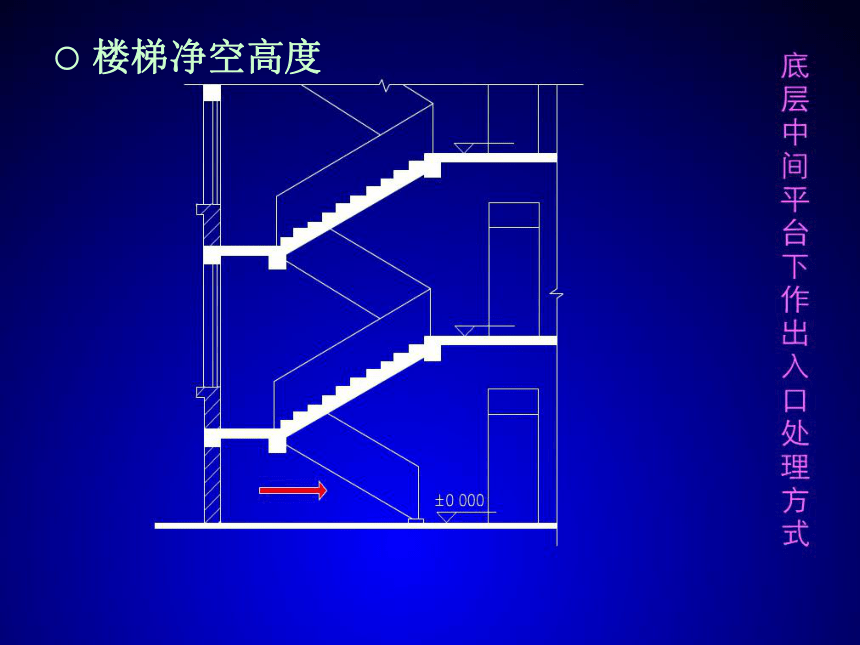

楼梯净空高度

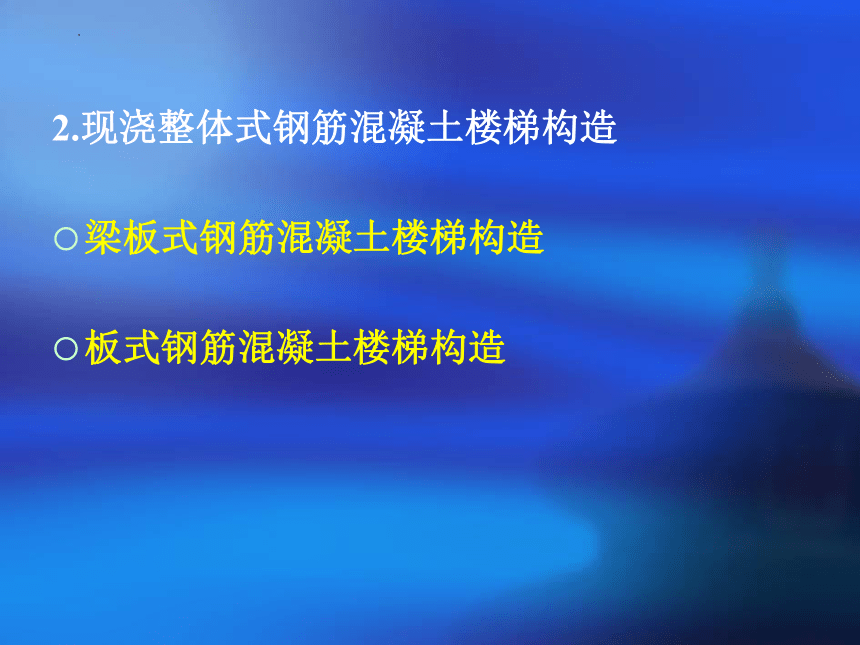

2.现浇整体式钢筋混凝土楼梯构造

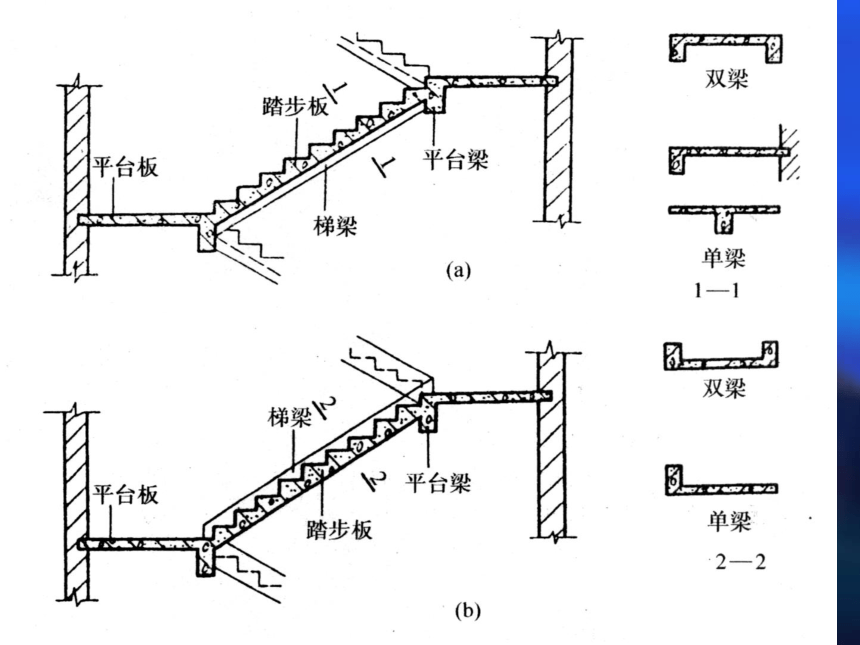

梁板式钢筋混凝土楼梯构造
板式钢筋混凝土楼梯构造

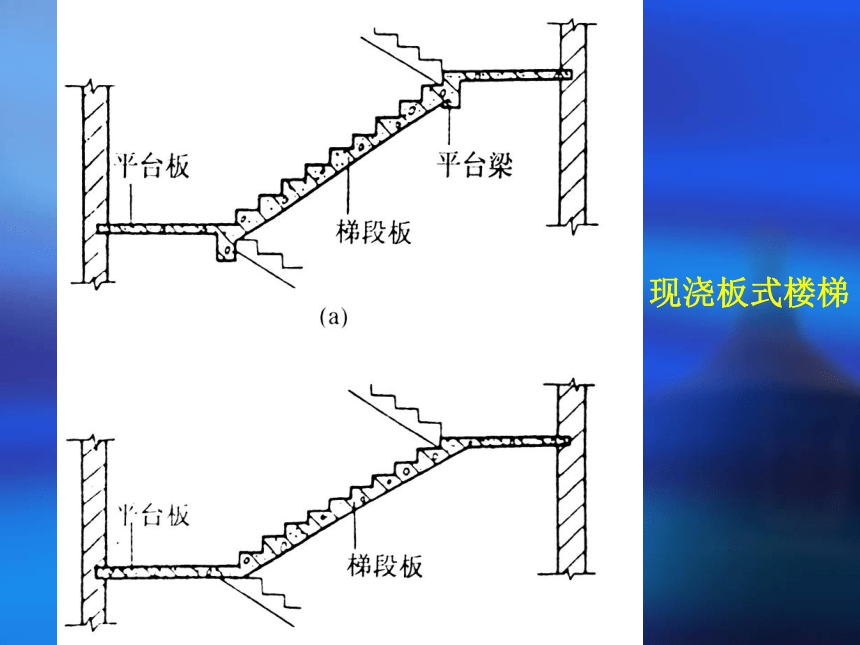

现浇板式楼梯
3.预制装配式钢筋混凝土楼梯构造
梁承式钢筋混凝土楼梯
墙承式钢筋混凝土楼梯
悬挑式钢筋混凝土楼梯
预制装配梁承式钢筋混凝土楼梯
（1）梯段
（2）平台梁、平台板
（3）梯段与平台梁节点处理
（4）构件连接
梁承式预制装配钢筋混凝土楼梯
梁承式预制装配钢筋混凝土楼梯
梁承式预制装配钢筋混凝土楼梯
斜梁
板式梯段板
预制装配墙承式钢筋混凝土楼梯
踏步板一般采用一字形、L形或┓形断面。
（1）墙与梯段底部的交接

（2）墙与梯段面的交接
预制装配悬挑式钢筋混凝土楼梯
优点是楼梯间空间轻巧空透，结构占空间少，可以节约平台梁等构件材料。
缺点是楼梯间整体刚度极差，不能用于有抗震设防要求的地区。
4.踏步和栏杆扶手构造
踏步面层及防滑处理
栏杆扶手形式与构造
栏杆扶手连接构造
踏步面层及防滑处理
①踏步面层
②防滑处理
常用的防滑条材料有：水泥铁屑、金刚砂、金属条、马赛克及带防滑条缸砖等。
栏杆形式与构造
（1）空花式
　 （2）栏板式
　 （3）混合式
栏杆扶手连接构造
（1）栏杆与扶手连接
　　　
（2）栏杆与梯段、平台连接
　　
（3）扶手与墙面连接
　　
（4）楼梯起步和梯段转折处栏杆扶手处理
栏杆扶手的转弯处理：设置到平台边缘以内半个踏
步宽的位置上。如采用鹤颈扶手，则将上下行梯段踏步错开一步。
楼梯的细部构造
楼梯的细部构造
栏板：常采用现浇或预制的钢筋砼板，钢丝网水泥板或砖砌栏板，也可采用有机玻璃、钢化玻璃等。
5.室外台阶构造

台阶尺度、台阶面层、垫层
台阶构造
台阶
6.电梯与自动扶梯

电梯类型、组成
电梯与建筑物相关部位构造
自动扶梯
电梯的类型
按使用性质分：
① 客梯；
② 货梯；
③ 消防电梯
按电梯行驶速度分：
① 高速电梯。速度大于2m/s。
② 中速电梯。速度在2m/s之内。
③ 低速电梯。速度在1.5m/s以内。
观光电梯
电梯与自动扶梯
电梯
电梯分类与井道平面
1、电梯箱；2、导轨及撑架；3、平衡重
电梯的组成
①电梯井道；
②电梯机房；
③轿箱；
④地坑；运载设备等。
电梯与建筑物相关部位构造
① 通向机房的通道和楼梯宽度不小于1.2m，楼梯坡度不大于45°。
② 机房楼板应平坦整洁，能承受6kPa的均布荷载。
③ 井道壁为钢筋混凝土时，应预留孔洞，以便安装支架。
④ 框架上应预埋铁板，与梁中钢筋焊牢。
⑤ 电梯为两台并列时，按一定的间隔放置钢筋混凝土梁或型钢过梁，以便安装支架。
自动扶梯
自动扶梯一般运输的垂直高度为0～20m，常用速度为0.5m/s。
自动扶梯的理论载客量为4000～13500人次/h。自动扶梯的常用坡度为30°。
小 结
1.楼梯是建筑物中重要的部件，由梯段、平台和栏杆所构成。常见的楼梯平面形式有直跑梯、双跑梯、多跑梯、交叉梯、剪刀梯等。
2.楼梯段和平台的宽度应按人流股数确定，且应保证人流和货物的顺利通行。
3.楼梯的通行净高在平台部位应大于2m；在梯段部位应大于2.2m。当净高不足2m时，可采用长短跑或降低底层室内地坪标高等办法予以解决。
4.中、小型预制装配式钢筋混凝土楼梯可分为梁承式、墙承式和墙悬臂式；现浇钢筋混凝土楼梯可分为梁板式和板式。
5.室外台阶与坡道其平面布置形式有单面踏步式、三面踏步式、坡道式、踏步和坡道结合式之分。
6.电梯是高层建筑的主要交通工具。由机房、电梯井道、轿厢、地坑及运载设备等部分构成。
