第8 章 楼板与地面
1.楼板的类型与要求
楼板的组成
楼板的设计要求
楼板的类型

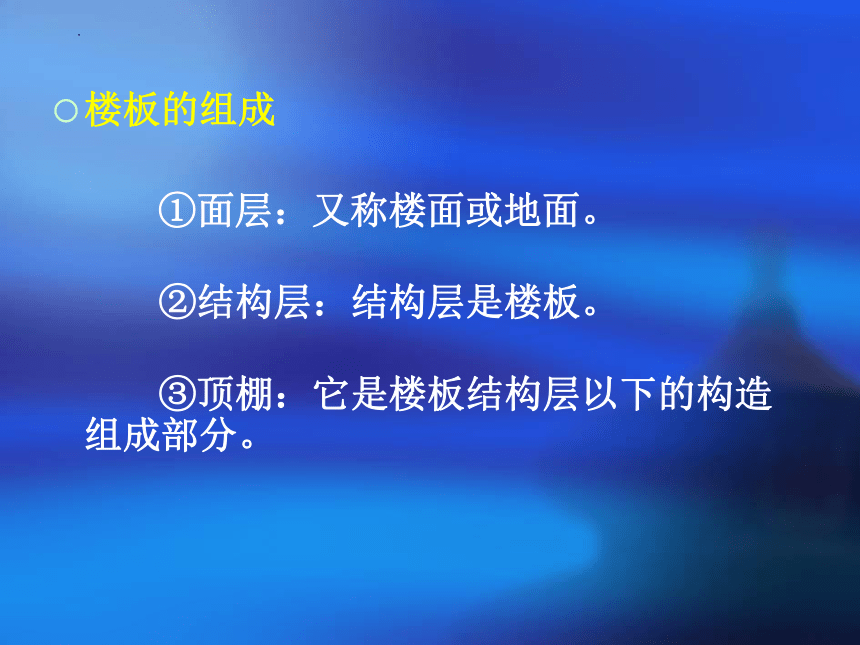

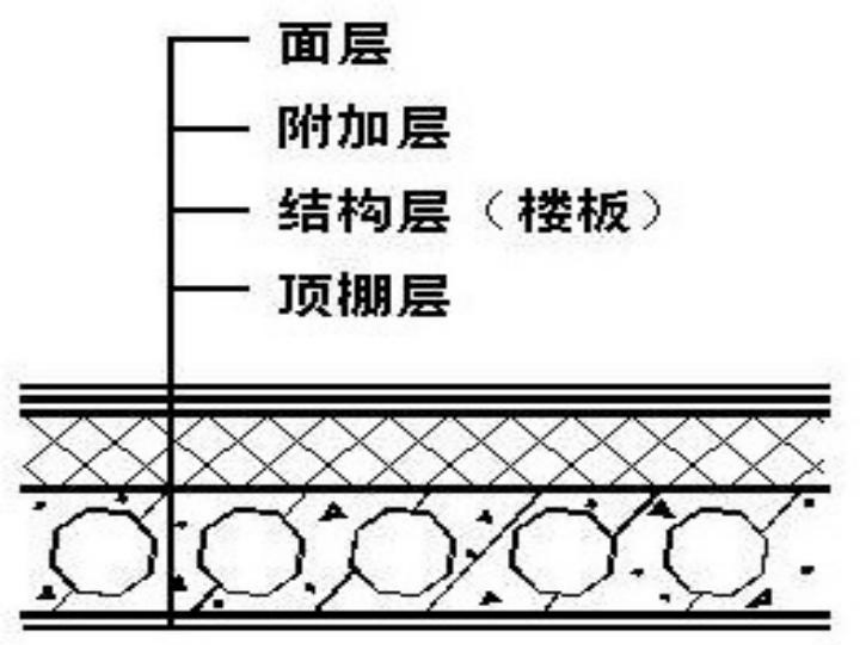

楼板的组成

①面层：又称楼面或地面。
②结构层：结构层是楼板。
③顶棚：它是楼板结构层以下的构造组成部分。

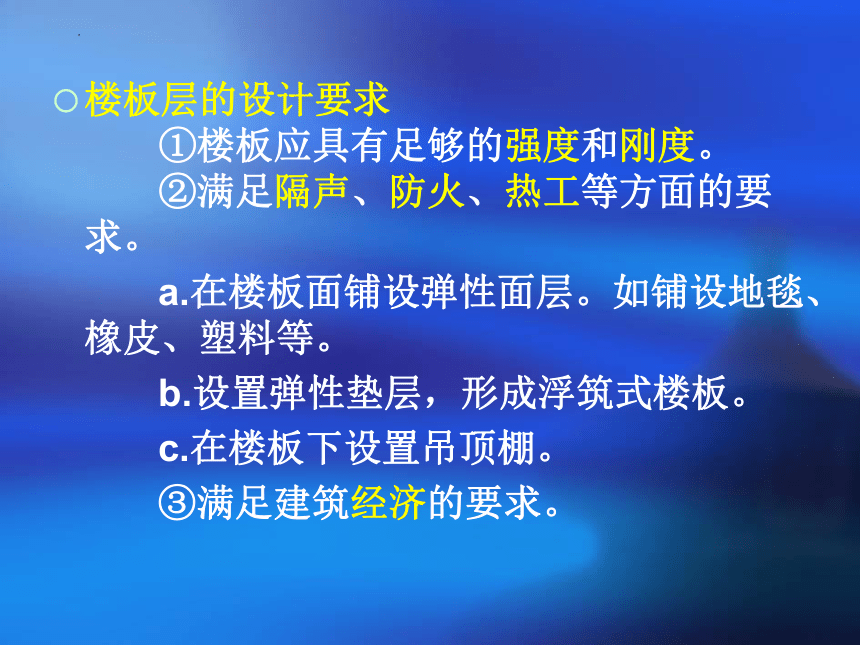

楼板层的设计要求
①楼板应具有足够的强度和刚度。
②满足隔声、防火、热工等方面的要求。
a.在楼板面铺设弹性面层。如铺设地毯、橡皮、塑料等。
b.设置弹性垫层，形成浮筑式楼板。
c.在楼板下设置吊顶棚。
③满足建筑经济的要求。

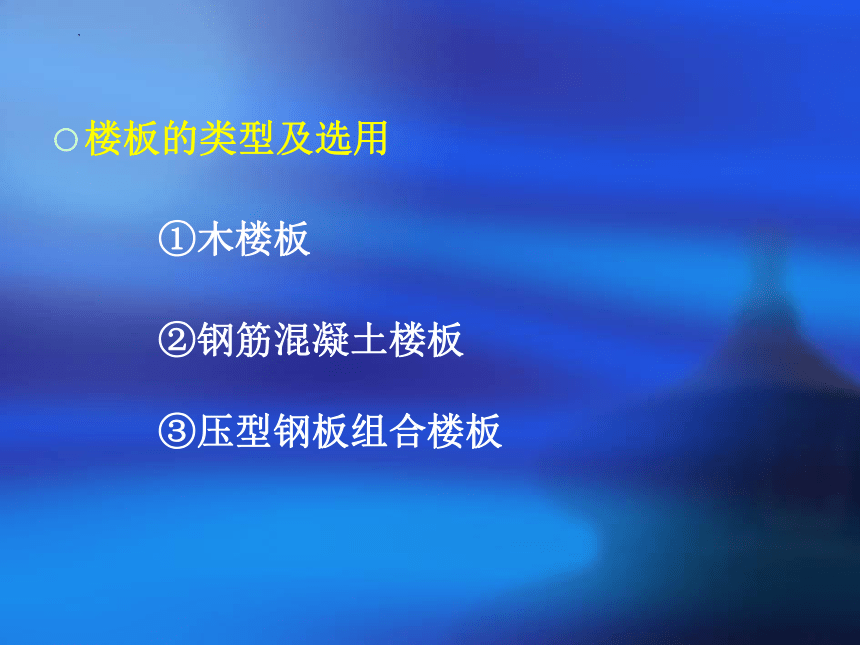

楼板的类型及选用

①木楼板
②钢筋混凝土楼板

③压型钢板组合楼板

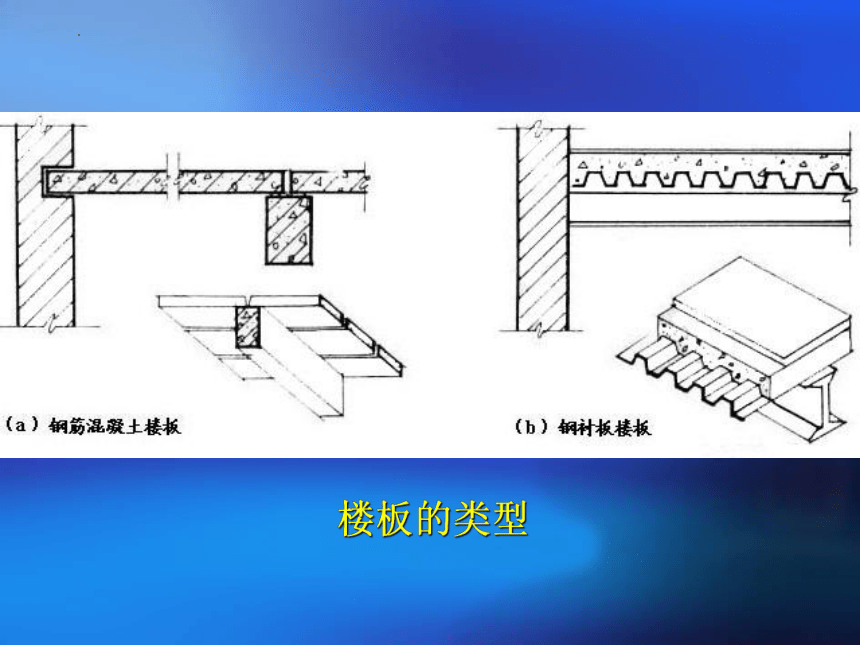

楼板的类型

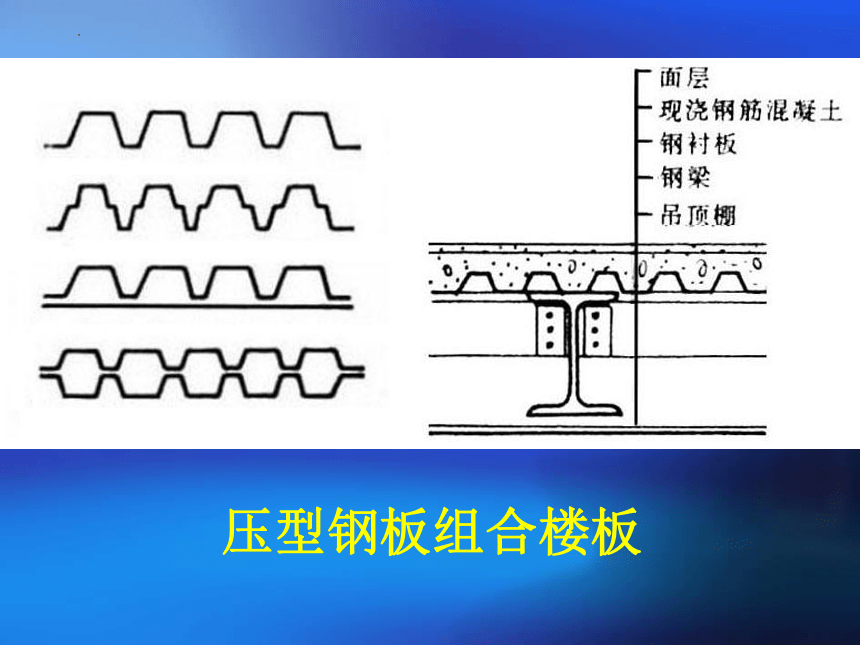

压型钢板组合楼板

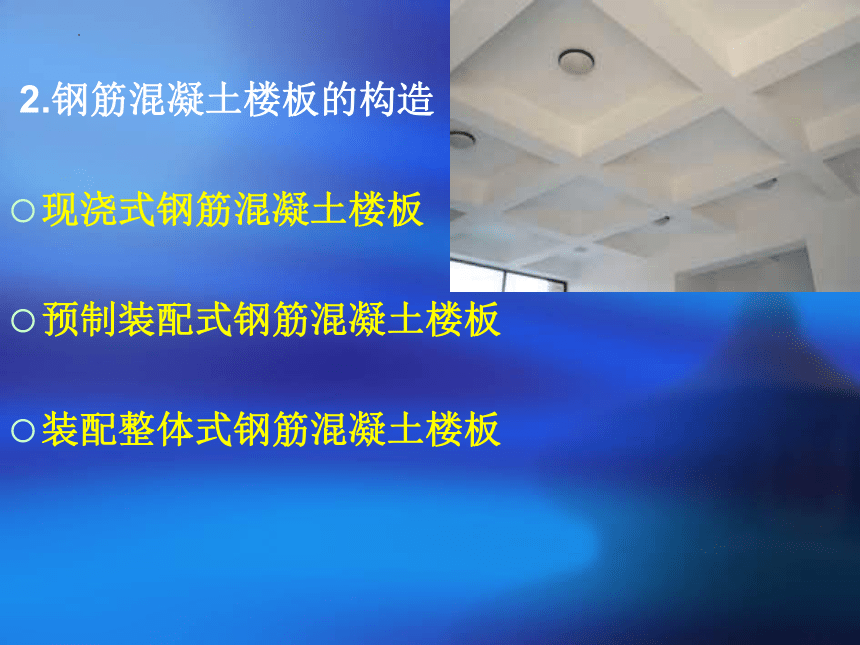

2.钢筋混凝土楼板的构造

现浇式钢筋混凝土楼板
预制装配式钢筋混凝土楼板
装配整体式钢筋混凝土楼板

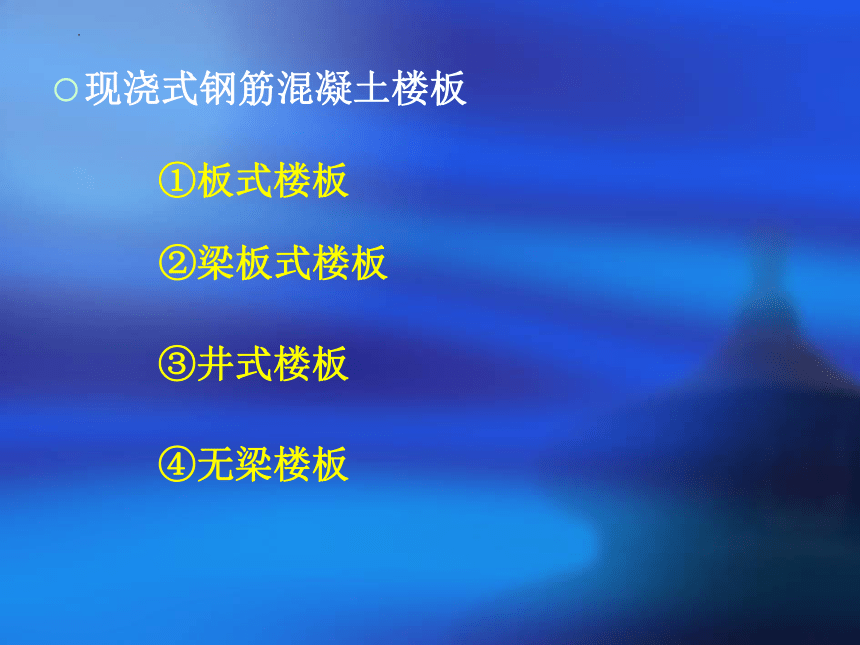

现浇式钢筋混凝土楼板
①板式楼板

②梁板式楼板
③井式楼板　
④无梁楼板

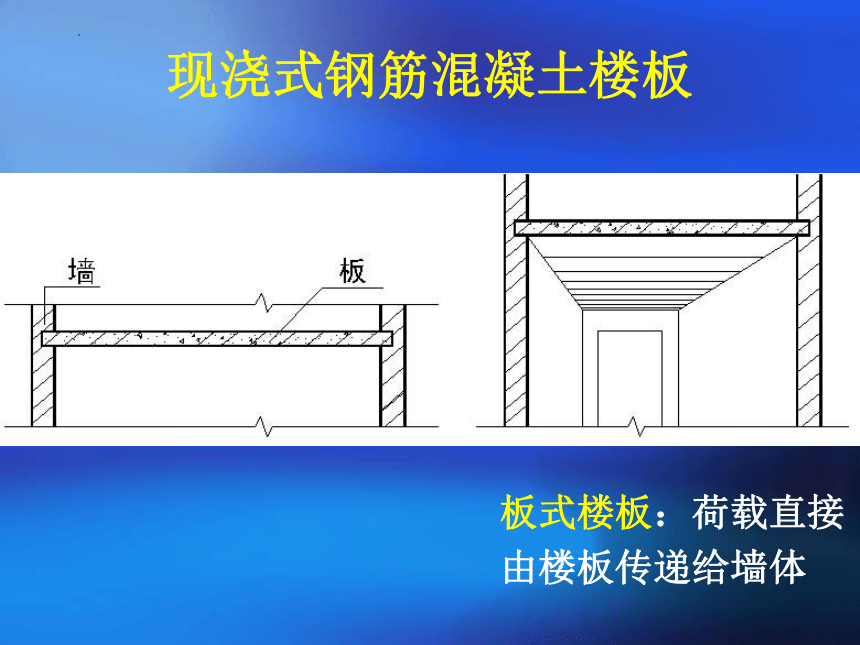

现浇式钢筋混凝土楼板
板式楼板：荷载直接
由楼板传递给墙体
梁板式楼板
“井”式楼板：不分主梁、次梁，形成井字格，
梁间距3m左右。
现浇式钢筋混凝土楼板
无梁楼板：现浇钢筋混凝土板直接支承在柱
上的楼板结构。
常在柱顶增设柱帽和托板，其经济跨度为6m左右，板厚一般为120mm以上。
现浇式钢筋混凝土楼板
预制装配式钢筋混凝土楼板
①板的类型
实心平板、空心板和槽形板三种类型。
②预制板的布置
板式和梁板式
③预制板的细部处理
a.板缝的处理 （实际尺寸小于标志尺寸）
b.板的搁置及锚固
预制装配式钢筋混凝土楼板
正置
倒置
实心平板
槽形板
纵剖面
横剖面
空心板
方孔板
圆孔板
端肋封闭
（坐浆）
板
墙
板
板
厚
梁
高
增
加
厚
梁
高
梁承式结构布置：1）直接搁在梁顶上
2）搁在花篮梁两侧挑耳上
预制装配式钢筋混凝土楼板
板缝差的处理：
≤30mm砼或砂浆
≥50mm砼配筋
≤ 120mm挑砖
＞ 120mm现浇板
＞200mm重新选择
装配整体式钢筋混凝土楼板
预制薄板与现浇混凝土面层叠合而成的装配整体式楼板，或称叠合式楼板，既省模板，整体性又较好，但施工麻烦。
两种处理：一是在上表面做刻槽处理；另一种是在薄板上表面露出较规则的三角形状的结合钢筋。
叠合楼板：经济跨度
一 般为 4~6m，最大
可达9m，总厚度一般为150~200mm。
70~120mm
60~70mm
顶棚装修
（一）顶棚类型
a.直接式顶棚
b.吊顶棚
（二）直接式顶棚构造
a.直接抹灰顶棚

b.直接喷刷涂料顶棚
c.直接粘贴顶棚

（三）吊顶棚构造
吊顶的设计要求
①用来遮挡结构构件及各种设备管道。
②对于有声学要求的房间顶棚，应根据音质要求来考虑。
③装设在顶棚上的各种灯具和空调风口应成为吊顶装修的有机整体。
④要便于维修隐藏在吊顶内的各种装置和管线。
⑤吊顶应便于工业化施工。
吊顶的构造组成
①吊顶龙骨

②吊顶面层

抹灰类吊顶
抹灰面层有以下几种做法：板条抹灰、板条钢板网抹灰、钢板网抹灰。
板材类吊顶
植物板材吊顶构造
植物板材用得最多的是胶合板和纤维板。
矿物板材吊顶构造
轻钢和铝合金龙骨的布置方式有三种
a.龙骨全露
b.不露龙骨
c.龙骨半露
金属板材吊顶构造
金属板材吊顶通常用铝合金条做面层，龙骨采用轻钢型材。
3.楼地面的组成
楼地面的组成
　　
①基层 素土夯实层
　　
②垫层 刚性垫层 柔性垫层
　　
③面层
　　
4.地面的材料与构造
整体地面
板块料地面
木地面
塑料地面
整体地面

①水泥砂浆地面
　
②水泥石屑地面
③水磨石地面

板块料地面
①粘土砖地面
　
②水泥制品块地面
③缸砖及陶瓷锦砖地面　　
④陶瓷地砖地面
塑料地面
塑料地面装饰效果好，色彩鲜艳，施工简单，有一定弹性，脚感舒适。但它有易老化、受压后产生凹陷、不耐高热、硬物刻划易留痕等缺点。
①聚氯乙烯塑料地面
　　
②涂料地面（涂料地面和涂布无缝地面）
木地面

木地面按其构造及施工方法有空铺，实
铺和粘贴三种。
地垄墙
沿缘木
格栅
地板
主墙
4.地面的材料与构造
整体地面
板块料地面
木地面
塑料地面
5. 阳台及雨篷
阳台的类型、组成及要求
挑阳台承重结构的布置
阳台栏杆
雨篷
阳台的类型、组成及要求
阳台按使用要求不同可分为生活阳台和服务阳台。
根据阳台与建筑物外墙的关系，可分为挑（凸）阳台、凹阳台（回廊）和半挑半凹阳台。
按阳台在外墙上所处的位置不同，有中间阳台和转角阳台之分。

阳台由承重结构（梁、板）和栏杆组成。
阳台
预制
现浇
阳台的结构及构造设计应满足以下要求：
①安全、坚固、耐久
栏杆高度一般不应低于1.05m。
②解决好排水问题
③美观
④便于施工
挑阳台承重结构的布置
①挑梁搭板
②悬挑阳台板
阳台栏杆
①类型
②钢筋混凝土栏杆构造
a.栏杆压顶（扶手的连接）
预埋铁件焊接、榫接坐浆、插筋连接
b.栏杆与阳台板的连接
c.栏板的拼接
d.栏杆与墙的连接
雨篷（悬挑、墙或柱支承）
雨蓬
小 结
1.楼板与地面是水平方向分隔房屋空间的承重构件。
2.钢筋混凝土楼板根据其施工方法不同可分为现浇式、预制装配式和装配整体式三种。
3.地坪层由面层、垫层和素土夯实层构成。
4.阳台、雨蓬也是水平方向的构件、阳台应满足安全、坚固、实用、美观的要求。
5.楼地面按其材料和做法可分为整体地面、块料地面、塑料地面和木地面。
6.顶棚分为直接式顶棚和吊顶棚。
Thank You !
