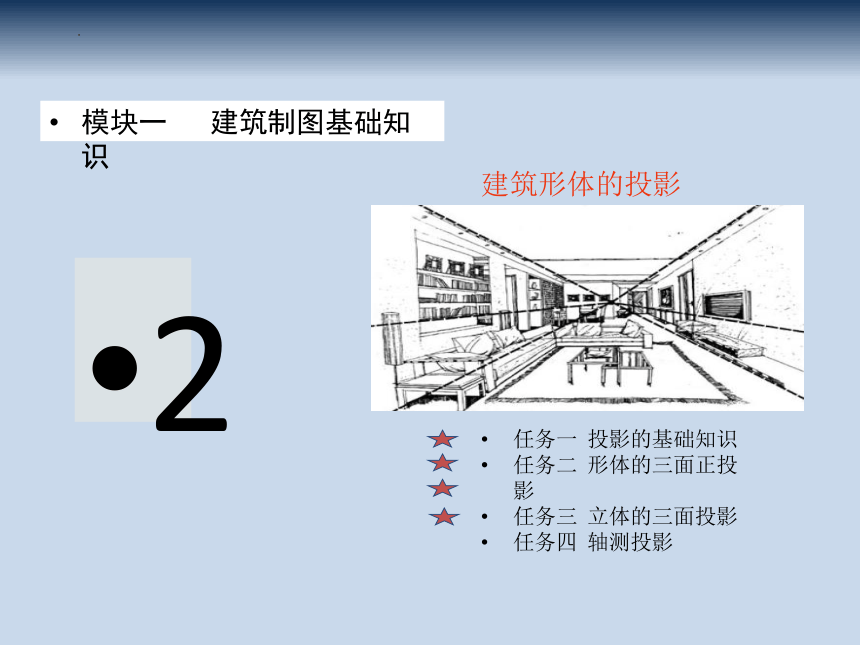

模块一 建筑制图基础知识
2
任务一 投影的基础知识
任务二 形体的三面正投影
任务三 立体的三面投影
任务四 轴测投影

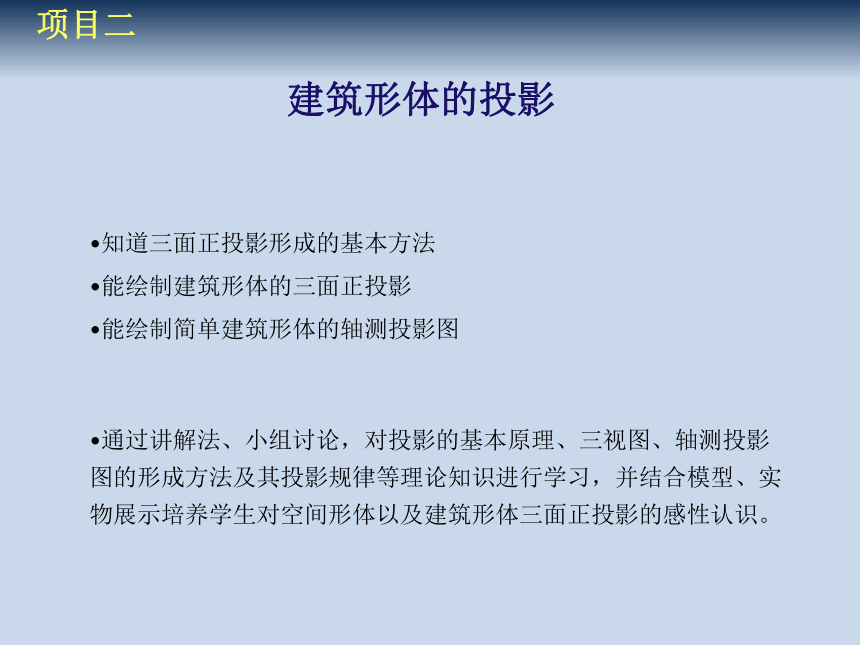

建筑形体的投影
知道三面正投影形成的基本方法
能绘制建筑形体的三面正投影
能绘制简单建筑形体的轴测投影图
通过讲解法、小组讨论，对投影的基本原理、三视图、轴测投影图的形成方法及其投影规律等理论知识进行学习，并结合模型、实物展示培养学生对空间形体以及建筑形体三面正投影的感性认识。
项目二
建筑形体的投影

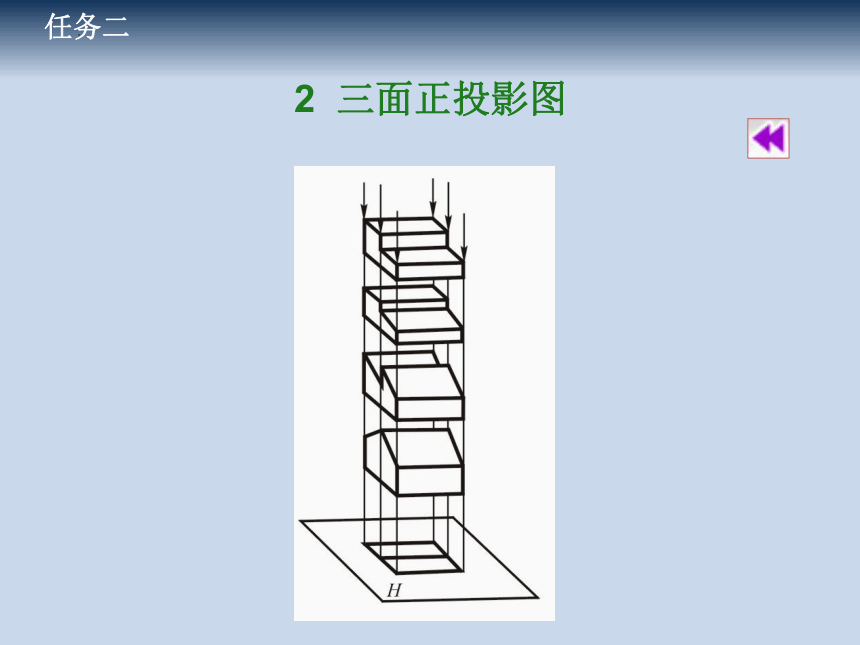

2 三面正投影图
任务二

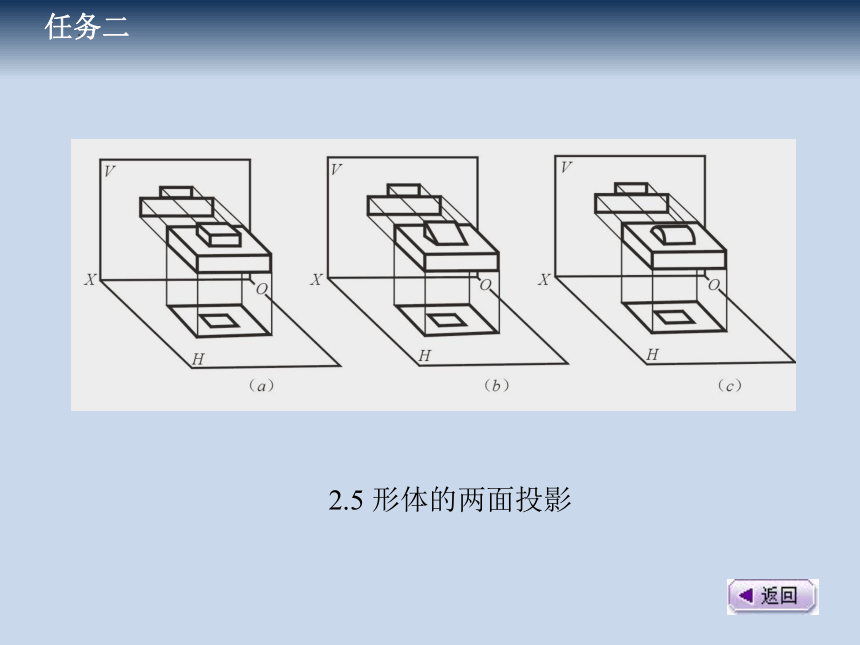

2.5 形体的两面投影
任务二

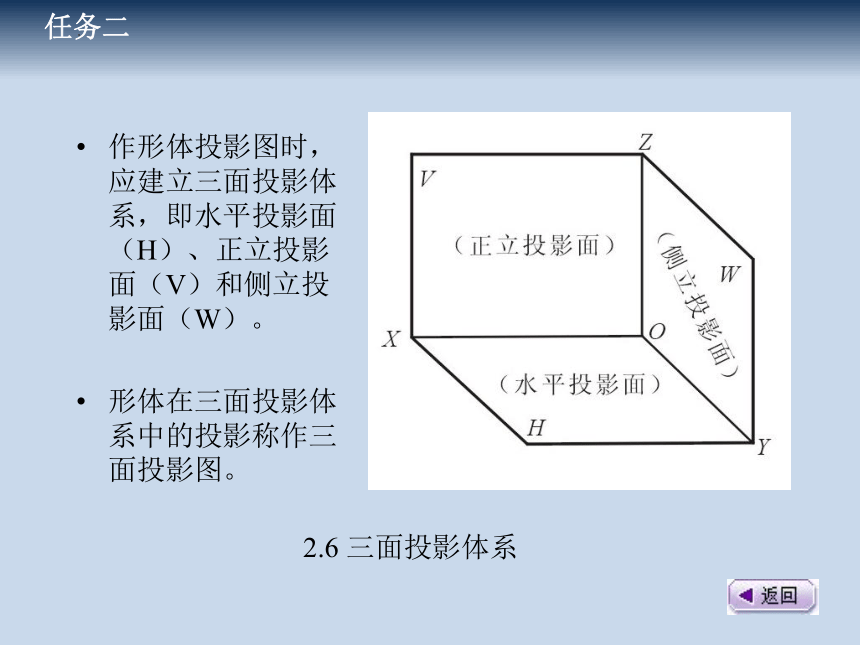

2.6 三面投影体系
任务二
作形体投影图时，应建立三面投影体系，即水平投影面（H）、正立投影面（V）和侧立投影面（W）。
形体在三面投影体系中的投影称作三面投影图。

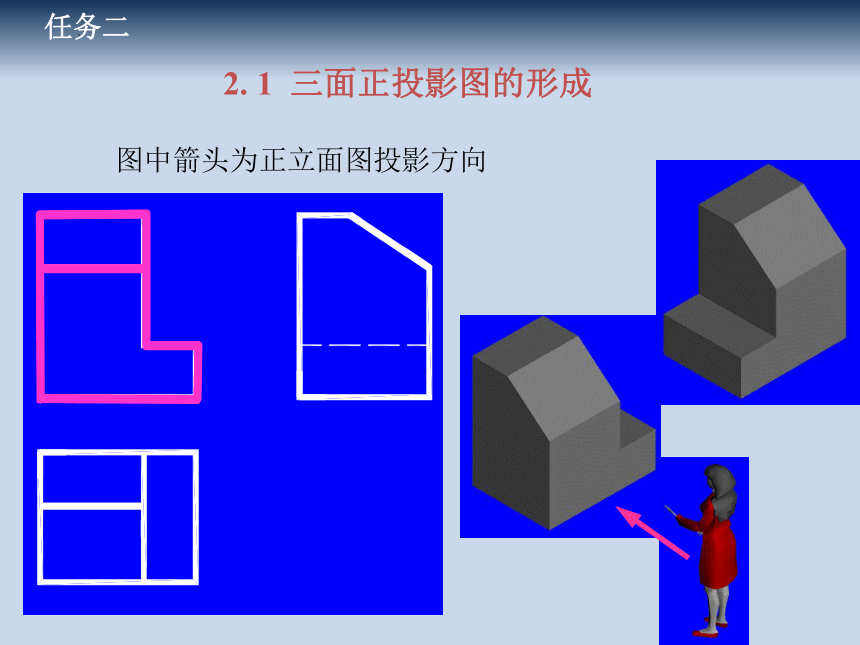

图中箭头为正立面图投影方向
2. 1 三面正投影图的形成
任务二

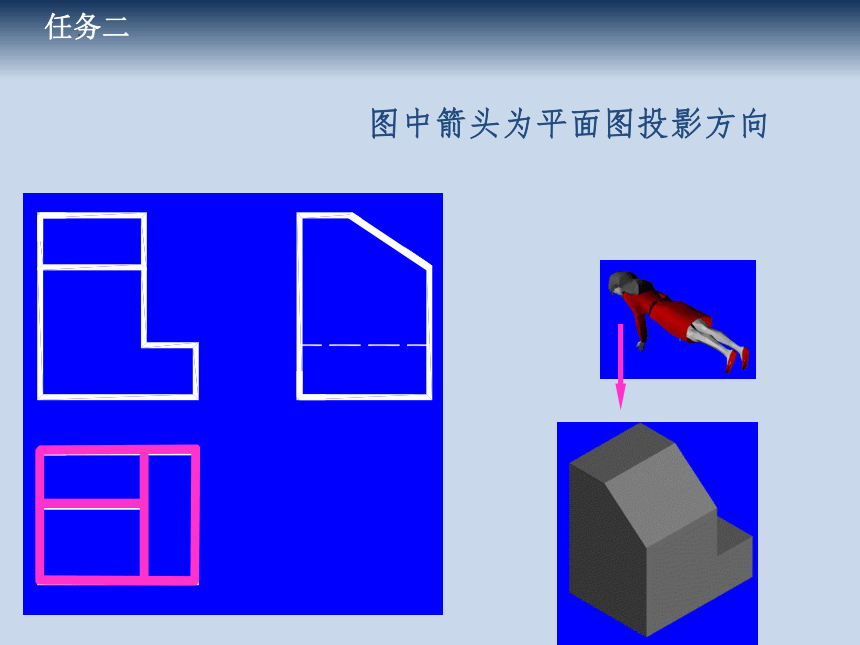

图中箭头为平面图投影方向
任务二
图中箭头为侧立面图投影方向
任务二
三视图
任务二
投影面上的Ｘ轴、Ｙ轴、Ｚ轴
new
任务二
三个投影面分别位于三个互相垂直的平面上，为了作图方便，将水平投影面绕OX轴向下旋转90°，与正立投影面在一个平面内；将侧立投影面绕OZ轴向后旋转90°，使其与正立投影面也在一个平面内。
这样，三个投影面被摊开在一个平面内的方法，叫做三面投影图的展开，如图2.7所示。
2. 2 三面投影图的展开
重点
任务二
图2.7 三面投影体系的展开
任务二
2. 3 三面投影图的规律
三面投影图的形成
任务二
由于作形体投影图时形体的位置不变，展开后，同时反映形体长度的水平投影和正面投影左右对齐——长对正，同时反映形体高度的正面图和侧面图上下对齐——高平齐，同时反映形体宽度的水平投影和侧面投影前后对齐——宽相等。
“长对正、高平齐、宽相等”是形体三面投影图的规律。
任务二
三面投影图的规律
任务二
形体在三面投影体系中的位置确定后，相对于观察者，它的空间就有上、下、左、右、前、后六个方位，如图2. 8所示。
水平面上的投影反映形体的前、后、左、右关系，正面投影反映形体的上、下、左、右关系，侧面投影反映形体的上、下、前、后关系。
2. 4 三面投影图的方位
难点
初学者特别注意W面上的方位！
任务二
图2. 8 三面投影图的方位关系
任务二
