模块一 建筑制图基础知识
1
任务一 绘图的常用工具和用品
任务二 制图相关标准和有关规定
制图工具简介及制图相关标准
掌握国家制图标准中关于字体、图线、比例、尺寸的有关规定和画法
熟悉手工绘图的方法和步骤
了解三角尺、丁字尺、圆规等基本手工绘图工具的基本知识
通过课堂讲解、资料查阅、小组讨论，对国家制图标准、传统制图工具及使用方法进行学习和了解，培养良好的作图习惯，提升对本课程的学习兴趣。

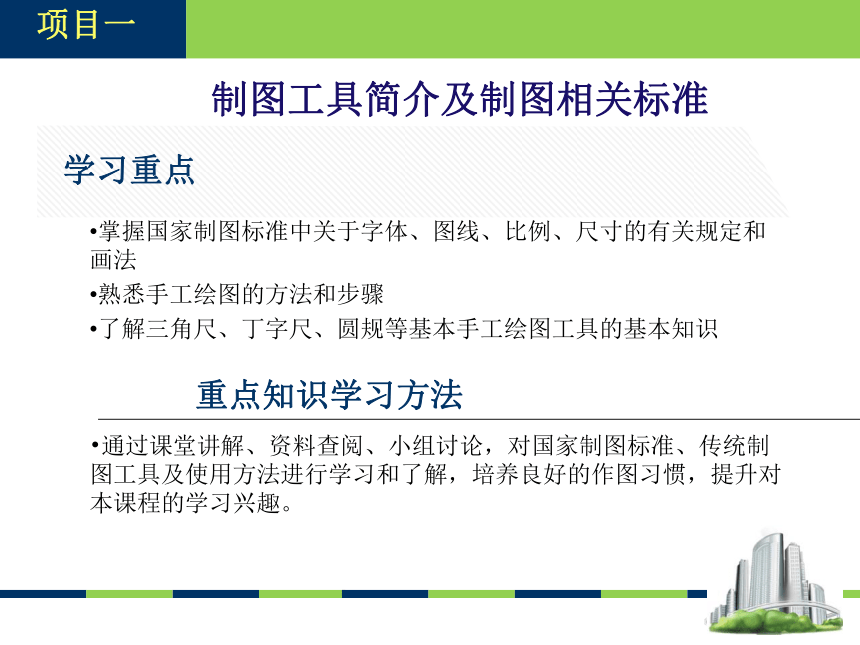

项目一
制图工具简介及制图相关标准

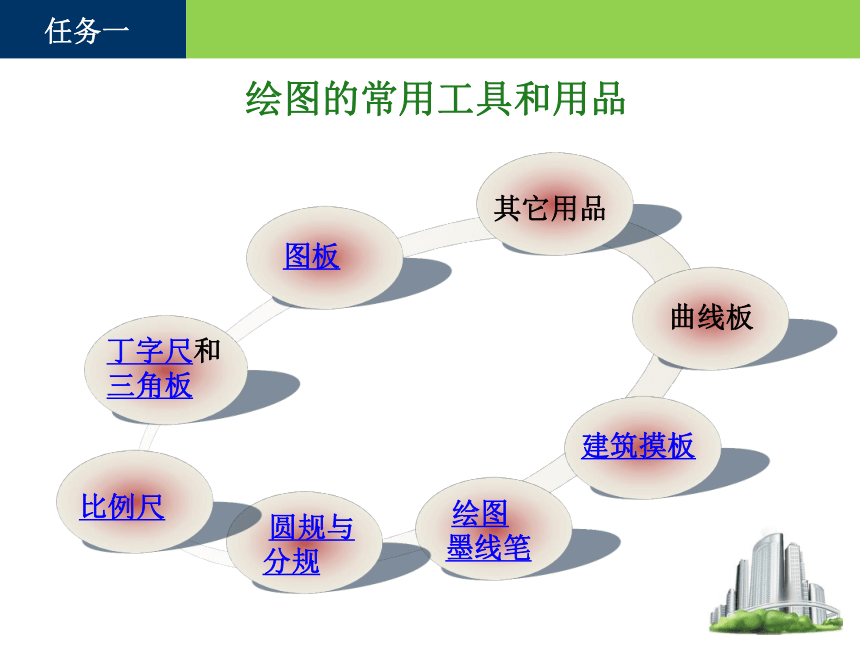

绘图的常用工具和用品
图板
丁字尺和三角板
比例尺
圆规与分规
绘图墨线笔
建筑摸板
曲线板
其它用品
任务一

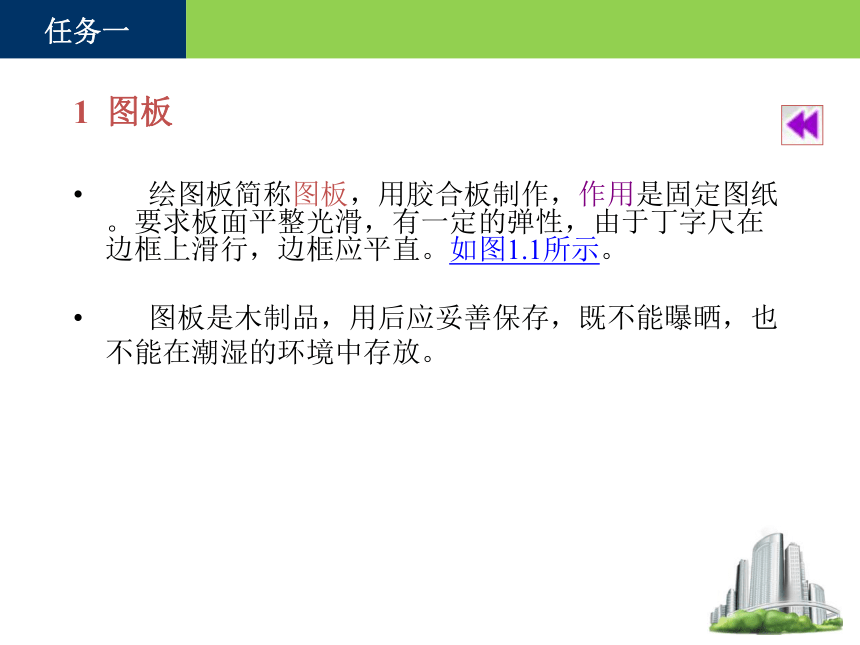

绘图板简称图板，用胶合板制作，作用是固定图纸。要求板面平整光滑，有一定的弹性，由于丁字尺在边框上滑行，边框应平直。如图1.1所示。
图板是木制品，用后应妥善保存，既不能曝晒，也不能在潮湿的环境中存放。
1 图板
任务一

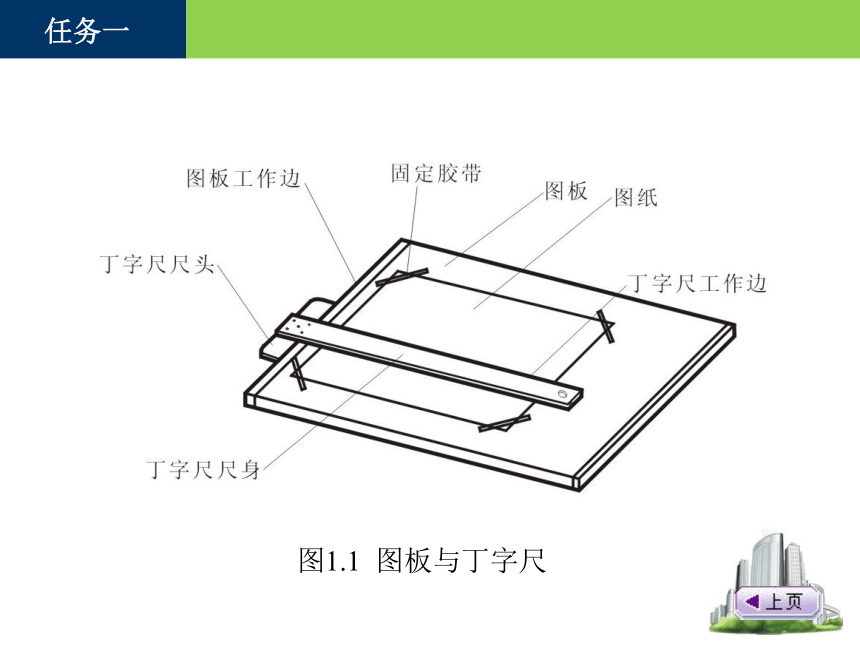

图1.1 图板与丁字尺
任务一

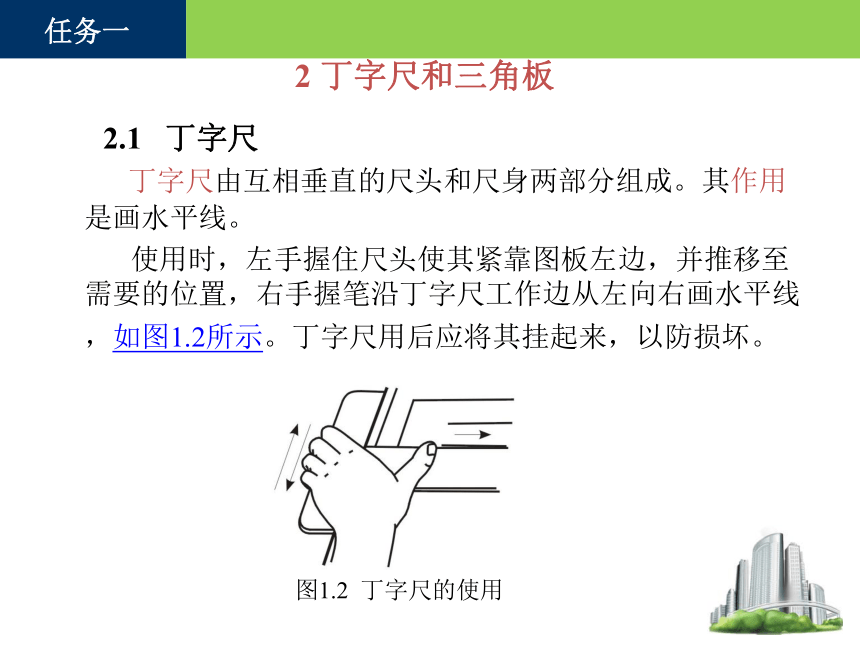

丁字尺由互相垂直的尺头和尺身两部分组成。其作用是画水平线。
使用时，左手握住尺头使其紧靠图板左边，并推移至需要的位置，右手握笔沿丁字尺工作边从左向右画水平线，如图1.2所示。丁字尺用后应将其挂起来，以防损坏。
2.1 丁字尺
图1.2 丁字尺的使用
2 丁字尺和三角板
任务一
绘图用的三角板是两块直角三角板，一块45°×45°×90°，另一块30°×60°×90°，其作用是配合丁字尺画竖线和斜线。画线时，使丁字尺尺头与图板工作边靠紧，三角板与丁字尺靠紧，左手按住三角板和丁字尺，右手画竖线和斜线，如图1.17所示。
2.2 三角板
任务一
图1.3 三角板与丁字尺的配合使用
任务一
为了方便绘制不同比例的图样，可使用比例尺来绘图。常用的比例尺是三棱比例尺，上有六种刻度，如图1.4所示。画图时可按所需比例，用尺上标注的刻度直接量取，不需要换算。但所画图样如正好是比例尺上刻度的10倍或1/10，则可换算使用比例尺。
3 比例尺
图1.4 比例尺
任务一
圆规是画圆及圆弧的工具。
画圆时，首先调整好钢针和铅芯，使钢针和铅芯并拢时钢针略长于铅芯。再取好半径，右手食指和拇指捏好圆规旋柄，左手协助将针尖对准圆心，顺时针旋转。转动时圆规可稍向画线方向倾斜，如图1.5所示。画较大圆时，应加延伸杆，使圆规两端都与纸面垂直。
4 圆规和分规
任务一
图1.5 圆规的用法
任务一
绘图墨线笔的作用是画墨线或描图，由针管、通针、吸墨管和笔套组成，如图1.6所示。
针管直径有0.2~1.2mm粗细不同的规格。画线时针管笔应略向画线方向倾斜，发现下水不畅时，应上下晃动笔杆，使通针将针管内的堵塞物穿通。绘图墨线笔应使用专用墨水，用完后立即清洗针管，以防堵塞。
5 绘图墨线笔
图1.6 绘图墨线笔
任务一
为了提高制图速度和质量，将图样上常用的符号、图形刻在有机玻璃板上，做成模板，方便使用。
模板的种类很多，如建筑模板、家具模板、结构模板、给排水模板等，图1.7所示是建筑模板。
6 建筑模板
任务一
图1.7 建筑模板
任务一
修改图线时，为了防止擦除错误图线时影响相邻图线的完整性而使用擦图片。使用时将其覆盖在要修改的图线上，使修改的图线露出来，擦掉重画。如图1.8所示。
7 其他用品
7.1 擦图片
图1.8 擦图片
任务一
画图用的铅笔是专用的绘图铅笔，有软硬之分，分别有B，2B，…，6B及H，2H，…，6H以及HB等。
铅笔通常应削成锥形或扁平形，铅芯长6~8mm，上面锥形部分为20~25mm。画图时，应使铅笔垂直纸面，向运动方向倾斜75°，如图1.9所示。
7.2 铅笔
任务一
图1.9 铅笔的使用
任务一
