模块一 建筑制图基础知识
1
任务一 绘图的常用工具和用品
任务二 制图相关标准和有关规定
制图工具简介及制图相关标准

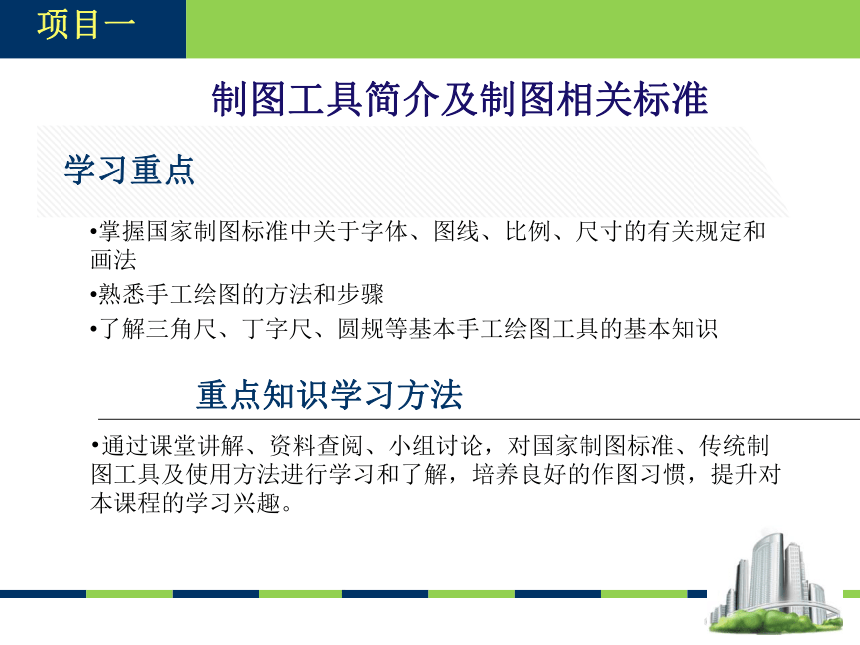

掌握国家制图标准中关于字体、图线、比例、尺寸的有关规定和画法
熟悉手工绘图的方法和步骤
了解三角尺、丁字尺、圆规等基本手工绘图工具的基本知识
通过课堂讲解、资料查阅、小组讨论,对国家制图标准、传统制图工具及使用方法进行学习和了解,培养良好的作图习惯,提升对本课程的学习兴趣。
项目一
制图工具简介及制图相关标准
任务二
1. 图纸的幅面和规格
  单位工程的施工图装订成套,为了使整套施工图方便装订,国标规定图纸按其大小分为5种,如表1.1所示。 A0=2A1=4A2=8A3=16A4
一般A0~A3图纸宜横式使用,必要时也可立式使用,如图1.10所示。
如图纸幅面不够,可将图纸长边加长,但短边不宜加长,长边加长应符合表1. 2的规定。
制图相关标准和有关规定
在每张施工图中,为了方便查阅图纸,图纸右下角都有标题栏,形式如图1.11(a)所示。会签栏则是各专业工种负责人签字区,一般位于图纸的左上角,形式如图1.11(b)所示。
学生制图作业的标题栏形式如图1.13所示。
任务二

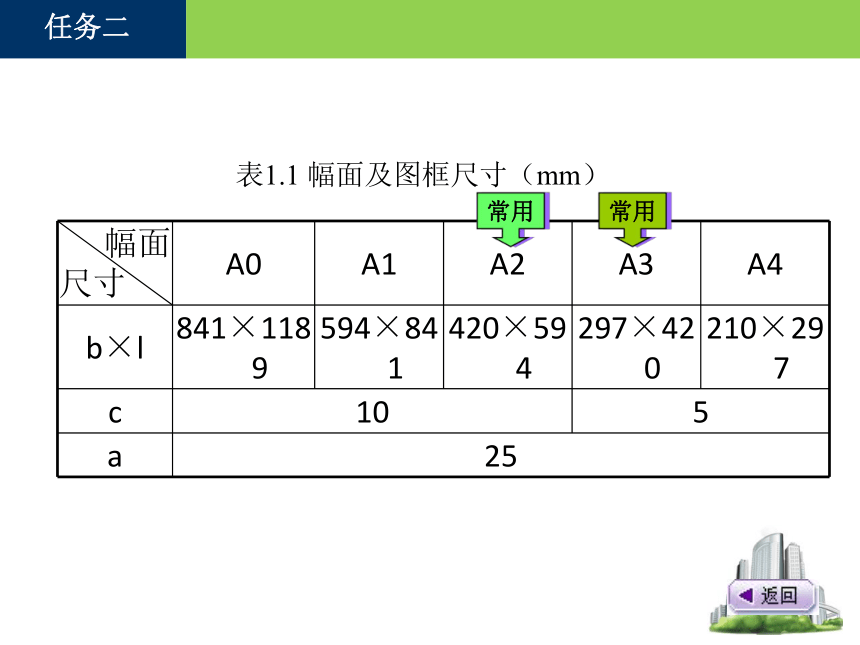

表1.1 幅面及图框尺寸(mm)
幅面 尺寸 A0 A1 A2 A3 A4
b×l 841×1189 594×841 420×594 297×420 210×297
c 10 5 a 25 常用
常用
任务二

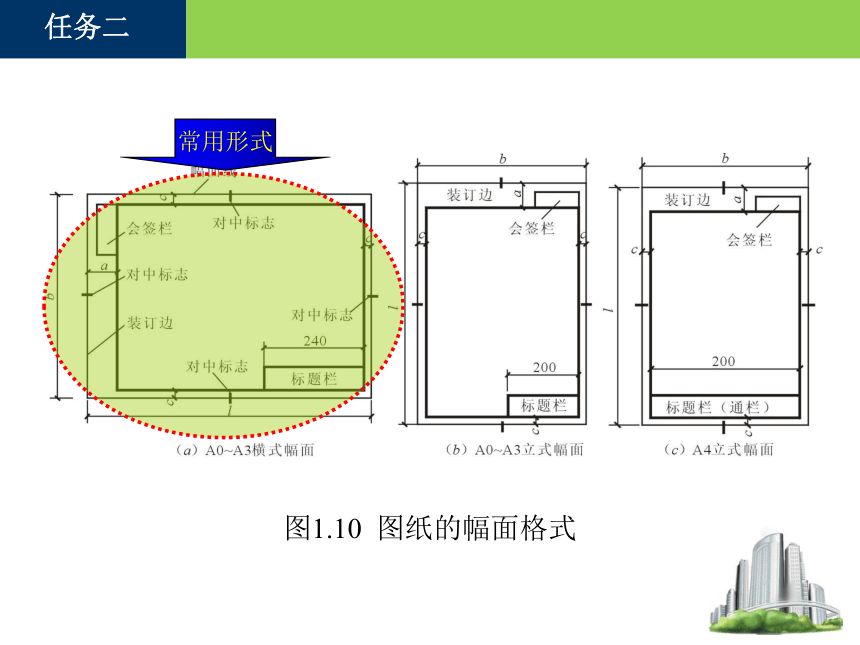

图1.10 图纸的幅面格式
常用形式
任务二

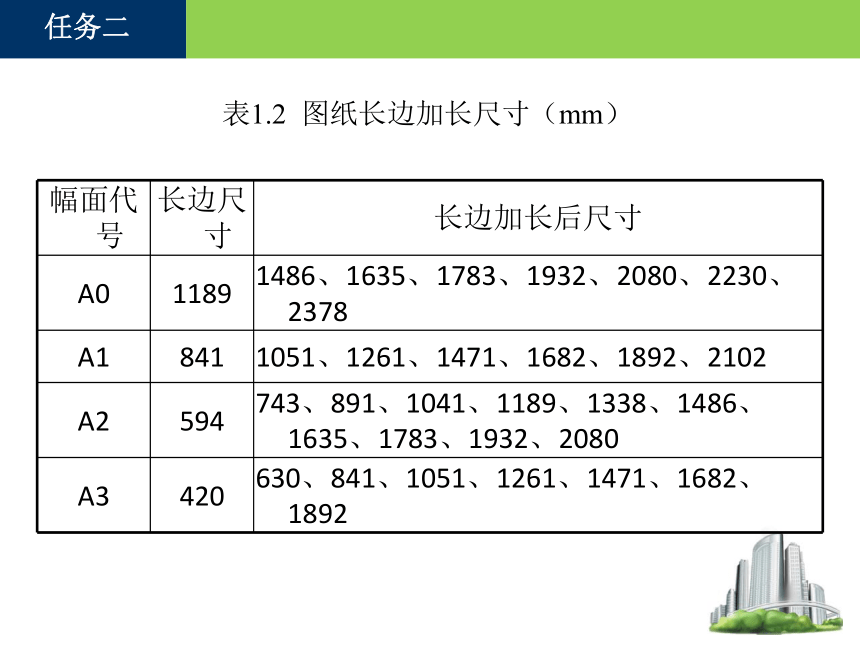

表1.2 图纸长边加长尺寸(mm)
幅面代号 长边尺寸 长边加长后尺寸
A0 1189 1486、1635、1783、1932、2080、2230、2378
A1 841 1051、1261、1471、1682、1892、2102
A2 594 743、891、1041、1189、1338、1486、1635、1783、1932、2080
A3 420 630、841、1051、1261、1471、1682、1892
任务二

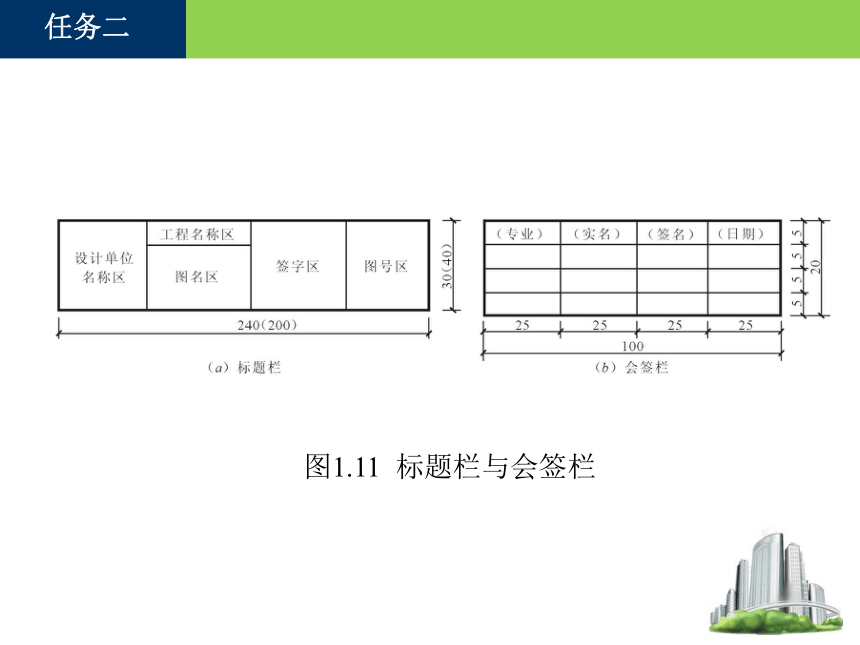

图1.11 标题栏与会签栏
任务二

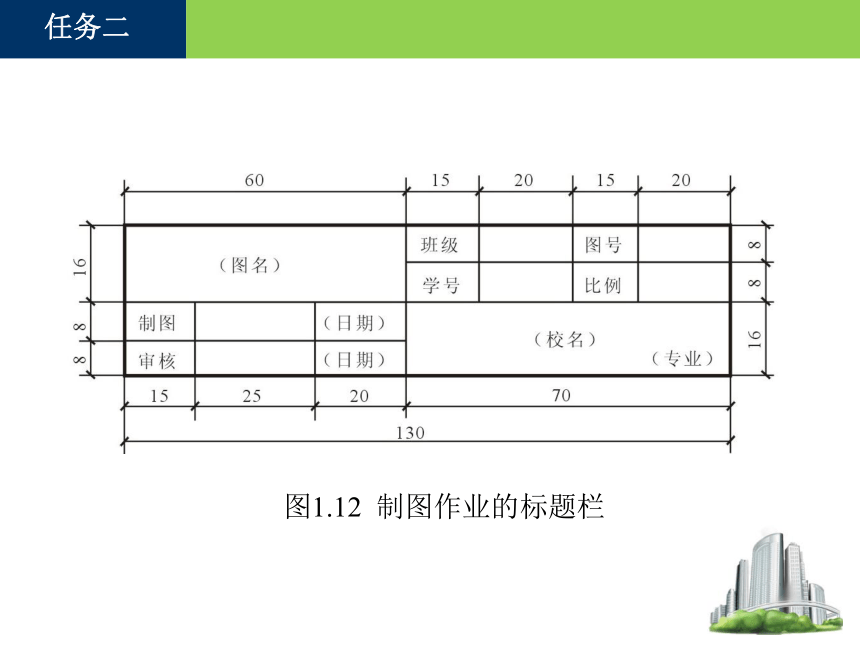

图1.12 制图作业的标题栏
任务二

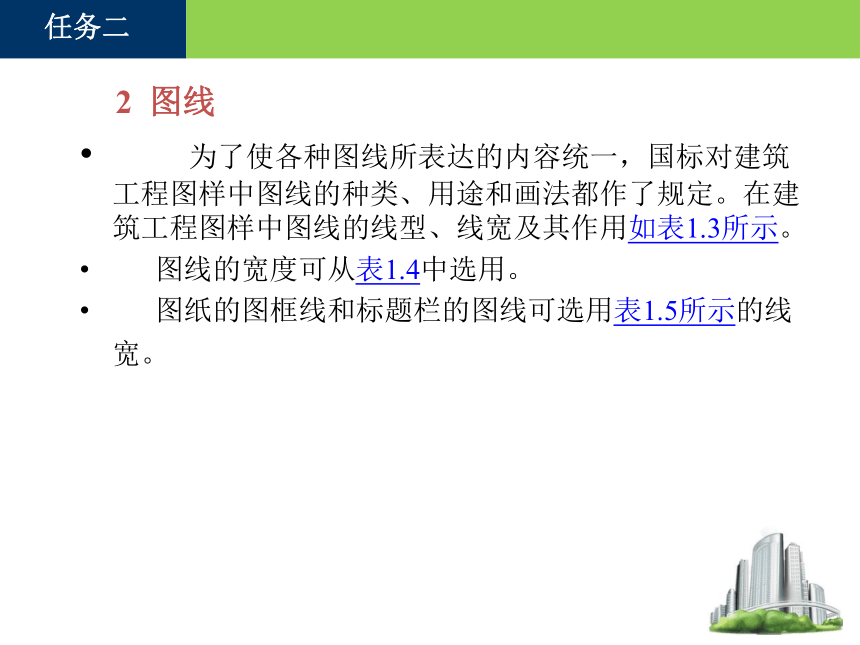

  为了使各种图线所表达的内容统一,国标对建筑工程图样中图线的种类、用途和画法都作了规定。在建筑工程图样中图线的线型、线宽及其作用如表1.3所示。
图线的宽度可从表1.4中选用。
图纸的图框线和标题栏的图线可选用表1.5所示的线宽。
2 图线
任务二

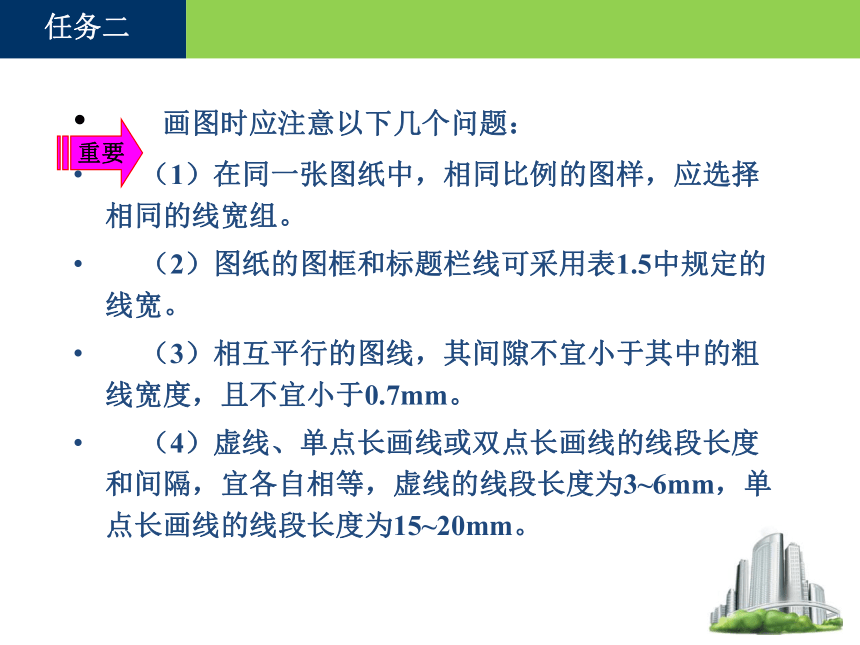

画图时应注意以下几个问题:
(1)在同一张图纸中,相同比例的图样,应选择相同的线宽组。
(2)图纸的图框和标题栏线可采用表1.5中规定的线宽。
(3)相互平行的图线,其间隙不宜小于其中的粗线宽度,且不宜小于0.7mm。
(4)虚线、单点长画线或双点长画线的线段长度和间隔,宜各自相等,虚线的线段长度为3~6mm,单点长画线的线段长度为15~20mm。
重要
任务二

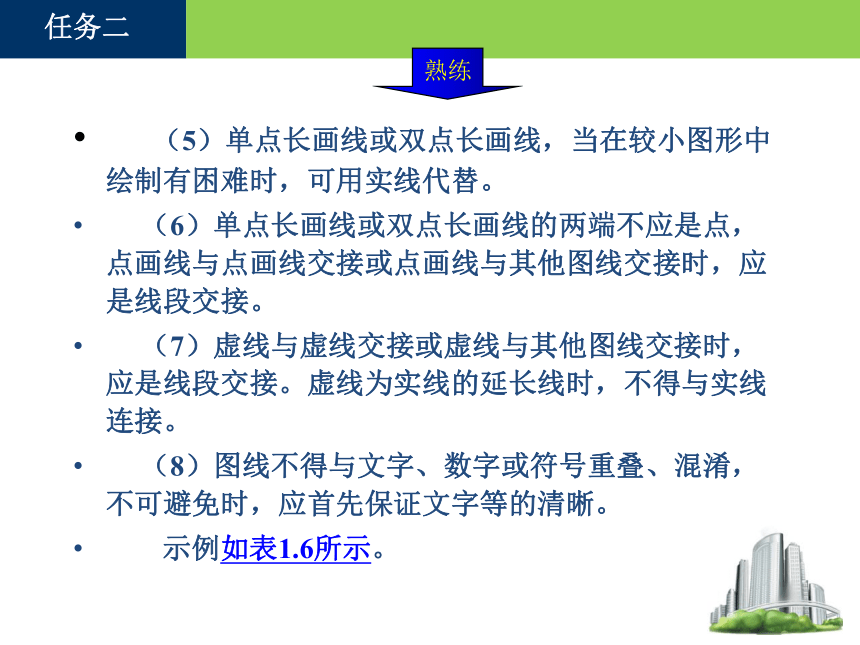

(5)单点长画线或双点长画线,当在较小图形中绘制有困难时,可用实线代替。
(6)单点长画线或双点长画线的两端不应是点,点画线与点画线交接或点画线与其他图线交接时,应是线段交接。
(7)虚线与虚线交接或虚线与其他图线交接时,应是线段交接。虚线为实线的延长线时,不得与实线连接。
(8)图线不得与文字、数字或符号重叠、混淆,不可避免时,应首先保证文字等的清晰。
示例如表1.6所示。
熟练
任务二
表1.3 图线
任务二
表1.4 线宽组(mm)
任务二
表1.5 图框线、标题栏的线宽(mm)
幅面代号 图框线 标题栏外框线 标题栏分格线、会签栏线
A0、A1 b 0.5b 0.25b
A2、A3、A4 b 0.7b 0.35b
任务二
表1.6 各种图线相交画法正误表
名称 正确 错误
虚线与虚线相交
虚线与实线相交
任务二
名称 正确 错误
中心线相交
虚线圆与中心线相交
任务二
图样及说明中的汉字,应符合国务院公布的《汉字简化方案》的有关规定,宜采用长仿宋体,宽度与高度的关系应符合表1.7的规定。
长仿宋体字的书写要领是:横平竖直、起落分明、笔锋满格、结构匀称、间隔均匀、排列整齐、字体端正。其书写法如图1.13所示。
3 字体
3.1 汉字
掌握此要领
任务二
拉丁字母、阿拉伯数字与罗马数字,如写成斜体字,其斜度应是从字的底线逆时针向上倾斜75°。
斜体字的高度与宽度应与相应的直体字相等。这三种字体的字高均不应小于2.5mm。如图1.14所示。
3.2 拉丁字母、阿拉伯数字与罗马字母
任务二
表1.7 长仿宋体字高宽关系(mm)
字 高 20 14 10 7 5 3.5
字 宽 14 10 7 5 3.5 2.5
重点
任务二
图1.13 长仿宋体字示例
任务二
图1.14 数字与字母示例
任务二
图样的比例是指图形与实物相应要素的线性尺寸之比。
绘图时应根据其大小采用适当的比例绘制 。
比例的大小是指其比值的大小,如1∶50大于1∶100。比例通常注写在图名的右方,与文字的基准线应取平,字高比图名小一号或两号,如图1.15所示。
绘图所用的比例应根据图样的用途与被绘对象的复杂程度,从表1.8中选用,并优先选用常用比例。
4 比例
任务二
图1.15 比例的注写
表1.8 绘图所用的比例
常用比例 1∶1、1∶2、1∶5、1∶10、1∶20、1∶50、1∶100、1∶150、1∶200、1∶500、1∶1000、1∶2000、 1∶5000、1∶10000、1∶20000、1∶50000、1∶100000、1∶200000
可用比例 1∶3、1∶4、1∶6、1∶15、1∶25、1∶30、1∶40、1∶60、1∶80、1∶250、1∶300、1∶400、1∶600
剖面图
任务二
尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成,如图1.16所示。
(1)尺寸界线
尺寸界线用细实线绘制,与所要标注轮廓线垂直。
(2)尺寸线
尺寸线表示所要标注轮廓线的方向,用细实线绘制,与所要标注轮廓线平行,与尺寸界线垂直,不得超越尺寸界线,也不得用其他图线代替。
5 尺寸标注
5.1 尺寸的组成
任务二
(3)尺寸起止符号
尺寸起止符号是尺寸的起点和止点。半径、直径、角度和弧长的尺寸起止符号,宜用箭头表示,箭头的画法如图1.17所示。
(4)尺寸数字
尺寸数字必须用阿拉伯数字注写。尺寸标注时,当尺寸线是水平线时,尺寸数字应写在尺寸线的上方,字头朝上;当尺寸线是竖线时,尺寸数字应写在尺寸线的左方,字头向左。当尺寸线为其他方向时,其注写方向如图1.18所示。
任务二
尺寸宜标注在图样轮廓线以外,不宜与图线、文字及符号等相交,如图1.19所示。
尺寸数字如果没有足够的位置注写时,两边的尺寸可以注写在尺寸界线的外侧,中间相邻的尺寸可以错开注写,如图1.20所示。
任务二
图1.16 尺寸的组成
任务二
图1.17 箭头的画法
任务二
图1.18 尺寸数字的注写方向
任务二
图1.19 尺寸数字的注写
图1.20 尺寸数字的注写位置
任务二
圆及圆弧的尺寸标注,通常标注其直径和半径。标注直径时,应在直径数字前加注字母“φ”。如图1.21所示
标注半径时,应在半径数字前加注字母“R”,如图1.22所示。
球体的尺寸标注应在其直径和半径前加注字母“S”,如图1.23所示。
5.2 圆、圆弧及球体的尺寸标注
任务二
图1.21 直径的尺寸标注
图1.22 半径的尺寸标注
任务二
图1.23 球体的尺寸标注
任务二
其他的尺寸标注如表1.9所示。
在进行尺寸标注时,经常出现一些错误的标注方法,如表1.10所示,标注时应注意。
5.3 其他尺寸标注
任务二
表1.9 尺寸标注示例
项目 标注示例 说明
角度、弧度与弦长的尺寸标注法
任务二
项目 标注示例 说明
坡度的标注法
等长尺寸简化标注法
任务二
项目 标注示例 说明
薄板厚度标注法
杆件尺寸标注法
任务二
项目 标注示例 说明
非圆曲线的尺寸标注法
相同要素的尺寸标注法
任务二
说明 正确 错误
轮廓线、中心线不能用作尺寸线
不能用尺寸界线作尺寸线
表1.10 尺寸标注的常见错误
任务二
说明 正确 错误
应将大尺寸标注在外侧,小尺寸标在内侧
尺寸线为水平线,尺寸数字应在尺寸线上方中部,尺寸线为竖线,尺寸数字应在尺寸线左侧
任务二
