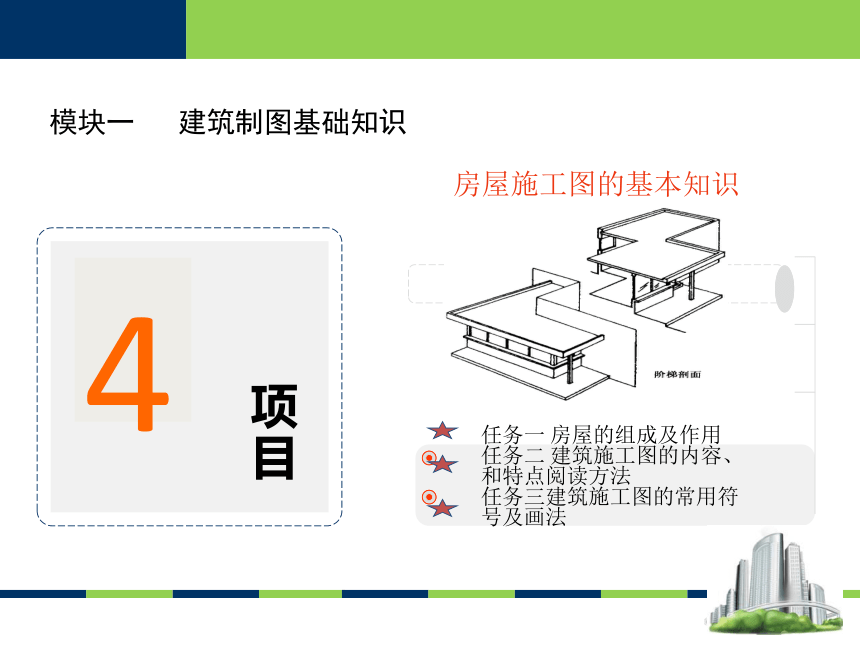

4
任务一 房屋的组成及作用
任务二 建筑施工图的内容、和特点阅读方法
任务三建筑施工图的常用符号及画法
房屋施工图的基本知识
通过讲解法、小组讨论,并结合模型、典型案例进行房屋的各大组成部分建筑施工图的内容、特点和阅读方法的学习,并进一步引导学生掌握建筑施工图的常用符号及画法。
项目四
房屋施工图的基本知识
房屋的各大部分组成及其作用
建筑施工图中各种图样的基本内容、如何形成、表达方法及图示特点
国家标准《房屋建筑制图统一标准》等对建筑施工图的有关规定
3 房屋建筑施工图中常用的符号及画法
3.1 图线

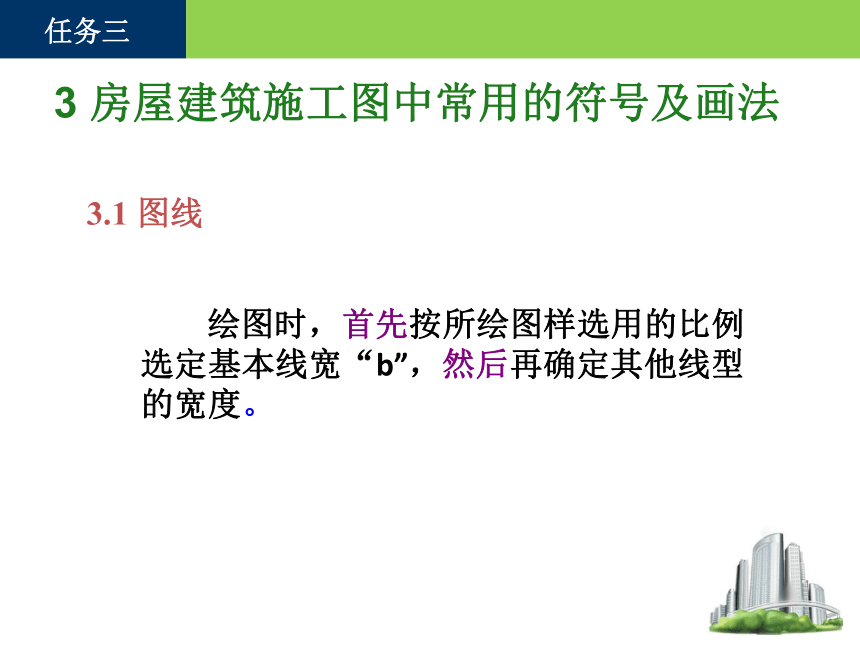

绘图时,首先按所绘图样选用的比例选定基本线宽“b”,然后再确定其他线型的宽度。
任务三
3.2 标高
1、标高的分类
①相对标高
凡标高的基准面是根据工程需要,自行选定而引出的,称为相对标高。
②绝对标高
根据我国的规定,凡是以青岛的黄海平均海平面作为标高基准面而引出的标高,称为绝对标高。
建筑标高
结构标高
任务三
2、标高的表示法

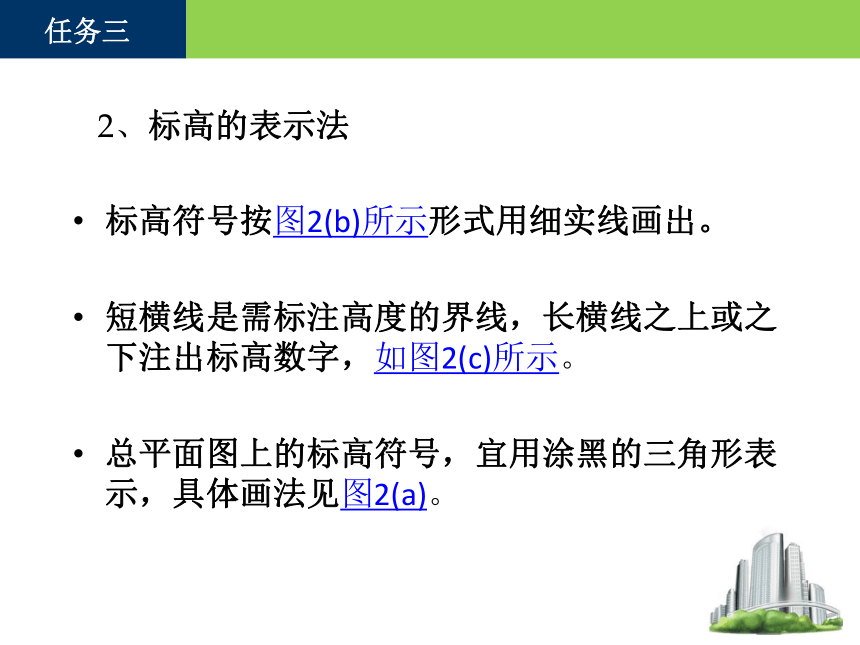

标高符号按图2(b)所示形式用细实线画出。
短横线是需标注高度的界线,长横线之上或之下注出标高数字,如图2(c)所示。
总平面图上的标高符号,宜用涂黑的三角形表示,具体画法见图2(a)。
任务三

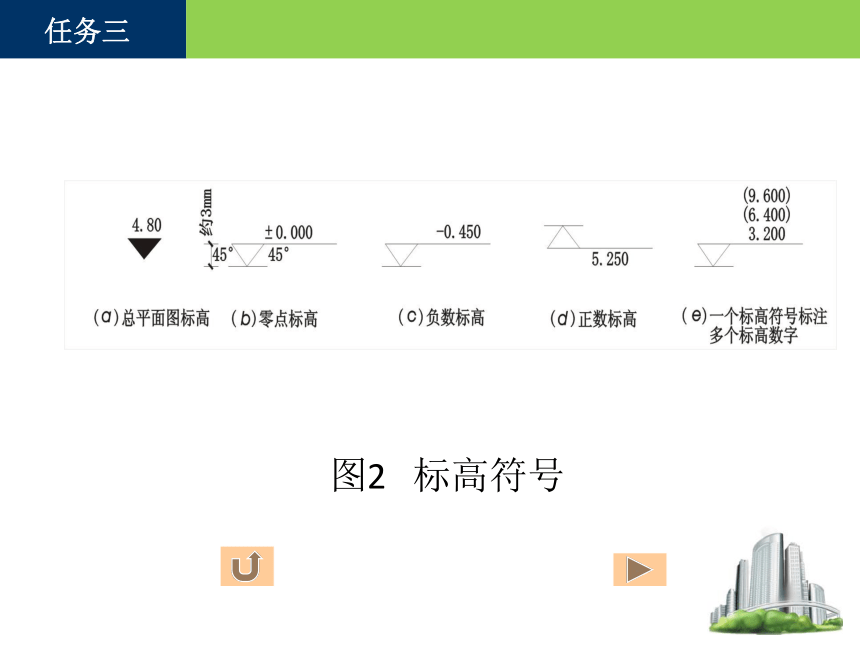

图2 标高符号
任务三

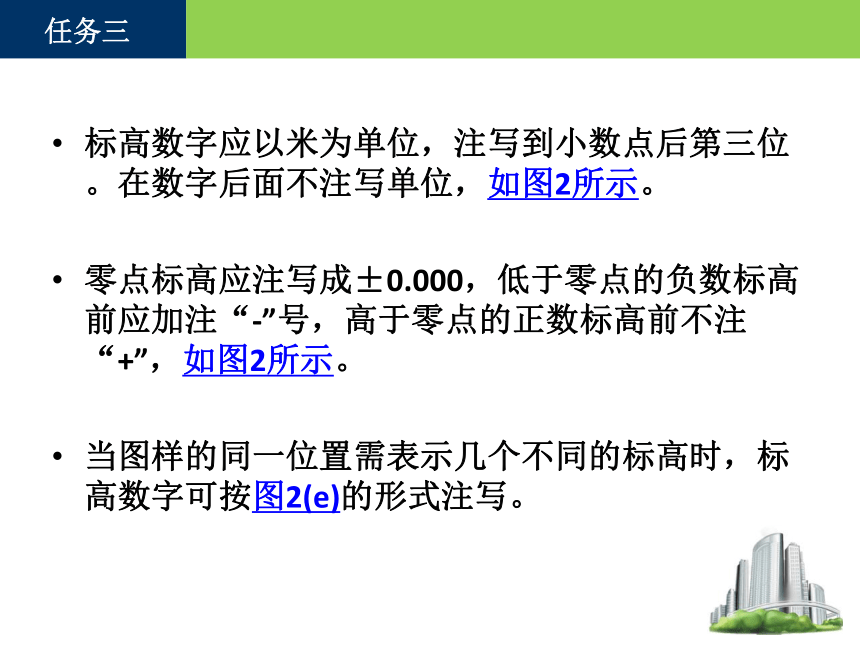

标高数字应以米为单位,注写到小数点后第三位。在数字后面不注写单位,如图2所示。
零点标高应注写成±0.000,低于零点的负数标高前应加注“-”号,高于零点的正数标高前不注“+”,如图2所示。
当图样的同一位置需表示几个不同的标高时,标高数字可按图2(e)的形式注写。
任务三
3.3 定位轴线

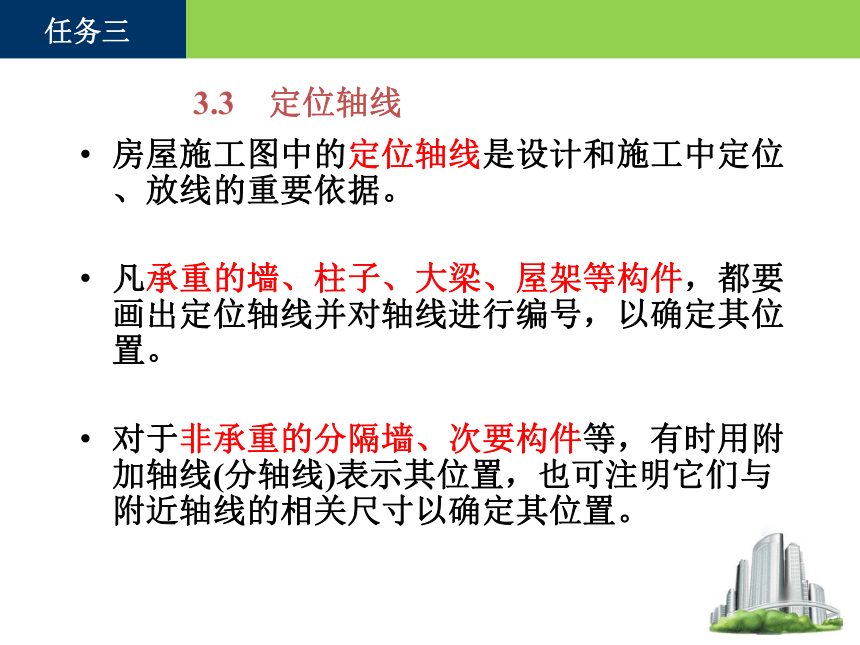

房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。
凡承重的墙、柱子、大梁、屋架等构件,都要画出定位轴线并对轴线进行编号,以确定其位置。
对于非承重的分隔墙、次要构件等,有时用附加轴线(分轴线)表示其位置,也可注明它们与附近轴线的相关尺寸以确定其位置。
任务三

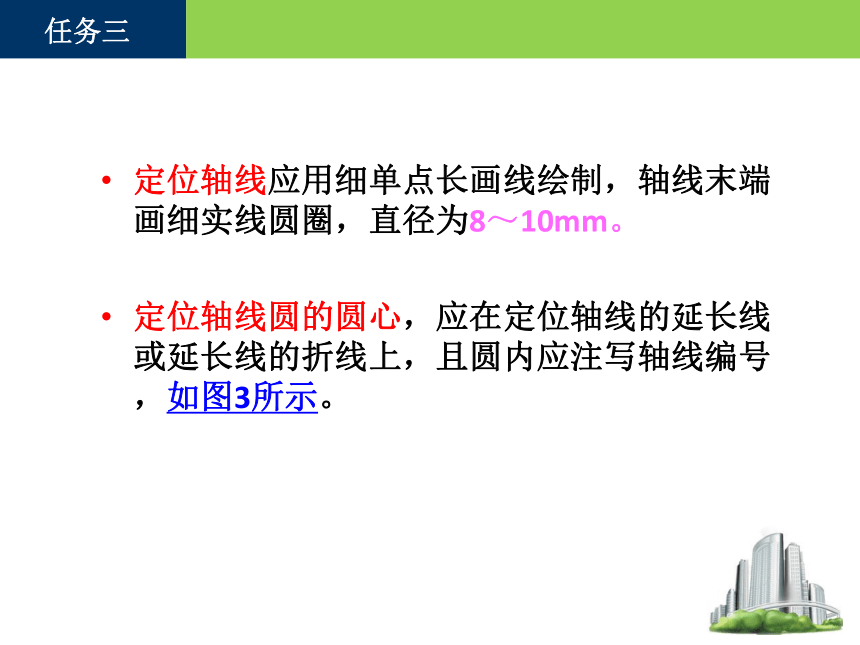

定位轴线应用细单点长画线绘制,轴线末端画细实线圆圈,直径为8~10mm。
定位轴线圆的圆心,应在定位轴线的延长线或延长线的折线上,且圆内应注写轴线编号,如图3所示。
任务三
图3 定位轴线的编号与顺序
任务三
平面图上定位轴线的编号,宜标注在图样的下方与左侧。 如图3 所示
在两轴线之间,有的需要用附加轴线表示,附加轴线用分数编号,如图4所示。
对于详图上的轴线编号,若该详图同时适用多根定位轴线,则应同时注明各有关轴线的编号,如图5所示。
任务三
图4 附加轴线的编号
任务三
图5 详图的轴线编号
任务三
3.4 索引符号与详图符号
索引符号由直径为10mm的圆和其水平直径组成,圆及其水平直径均应以细实线绘制。
引出线所在的一侧表示剖切后的投影方向,见表1。
详图符号有直径为14mm的圆组成,应用粗实线绘制。
任务三
表1 详图符号与索引符号
名称 符号 说明
详图的索引符号 细实线单圆圈直径应为10mm详图在本张图纸上剖开后从上往下投影
详图不在本张图纸上剖开后从下往上投影
任务三
续表1
名称 符 号 说 明
详图的索引符号 标准详图
详图的符号 粗实线单圆圈直径应为14mm被索引的在本张图纸上
被索引的不在本张图纸上
任务三
3.5 引出线
(1)引出线用细实线绘制,并宜用与水平方向成30°、45°、60°、90°的直线或经过上述角度再折为水平的折线。如图6所示
(2) 同时引出几个相同部分的引出线,宜相互平行,如图7(a)、(c),也可画成集中于一点的放射线,如图7(b)。
(3) 为了对多层构造部位加以说明,可以用引出线表示,如图8所示。
任务三
图6 引出线
任务三
图7 共用引出线
任务三
图8 多层构造引出线
任务三
3.6风向频率玫瑰图
根据当地的风向资料将全年中各个不同风向的天数用同一比例画在十六个方位线上,然后用实线连接成多边形。
用虚线画成的封闭折线,是用来表示当地夏季六、七、八三个月的风向频率情况
图9 风玫瑰图
任务三
3.7 指北针
在总平面图及底层建筑平面图上,一般都画有指北针,以指明建筑物的朝向。指北针形状如图9所示。圆的直径宜为24mm,用细实线绘制。指针尾端的宽度3mm,需用较大直径绘制指北针时,指针尾部宽度宜为圆的直径的1/8,指针涂成黑色,针尖指向北方,并注“北”或“N”字。
任务三
图9 指北针
任务三
3.8 建筑平面图的画法
1、根据开间和进深尺寸,画出定位轴线。
2、根据墙厚尺寸,画出内外墙身的基本轮廓线。
3、根据门窗洞口及窗间墙等细部构造尺寸,画出门窗洞口、楼梯、台阶、烟道。
4、检查无误后,擦去多余的作图线,描深。标注轴线、尺寸、门窗编号,注写图名、比例及文字说明等。
任务三
(a)画墙(柱)的定位轴线 (b)画墙厚、柱子截面,定门、窗位置
(c)标注尺寸、轴线编号、加深图线等
任务三
1、画出室外地坪线、外墙轮廓线和屋顶线。
2、定出门窗洞口,画出檐口、门窗、阳台、雨篷等建筑细部。
3、检查无误后,擦去多余作图线,按图线层次描深,并标注轴线,注写标高、图名、比例及文字说明。
3.9 建筑立面图的画法
任务三
3.10 建筑剖面图的画法
1、根据进深尺寸,画出墙身的定位轴线;根据标高尺 寸定出室内外地坪线、各楼 面、屋面及女儿墙的高度位置
2、画出墙身、楼面、屋面轮廓。
3、定门窗和楼梯位置,画出梯段、台阶、阳台、雨篷、烟道等。
4、检查无误后,擦去多余作图线,按图线层次描深。画材料图例,注写标高、尺寸、图名、比例及文字说明。
任务三
