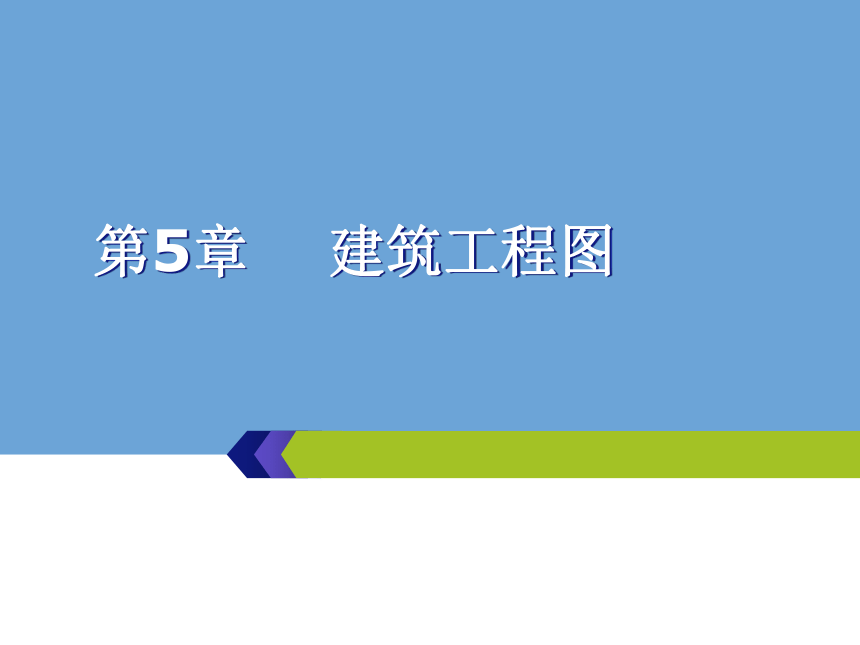

第5章 建筑工程图

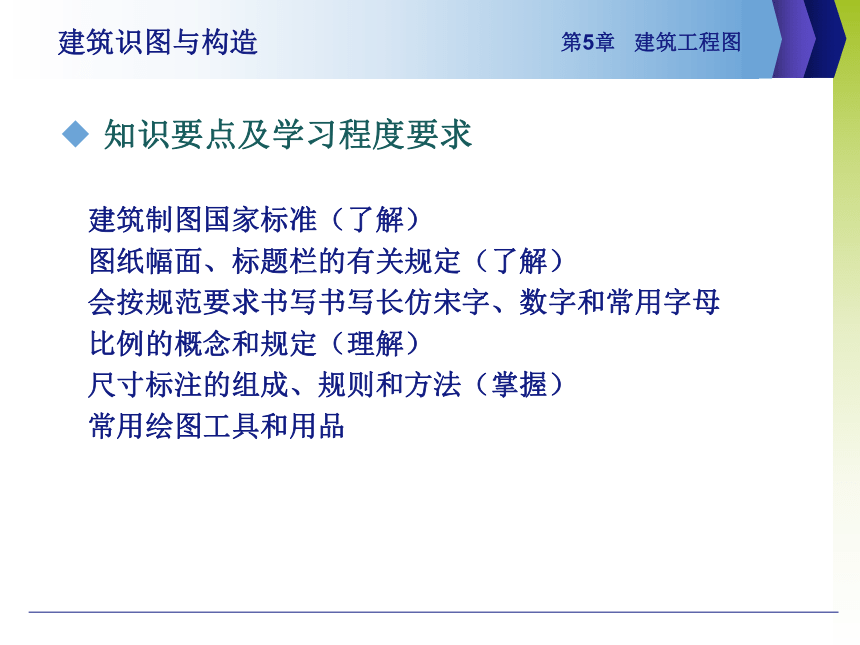

知识要点及学习程度要求
建筑制图国家标准（了解）
图纸幅面、标题栏的有关规定（了解）
会按规范要求书写书写长仿宋字、数字和常用字母
比例的概念和规定（理解）
尺寸标注的组成、规则和方法（掌握）
常用绘图工具和用品
建筑识图与构造
第5章 建筑工程图
建筑识图与构造

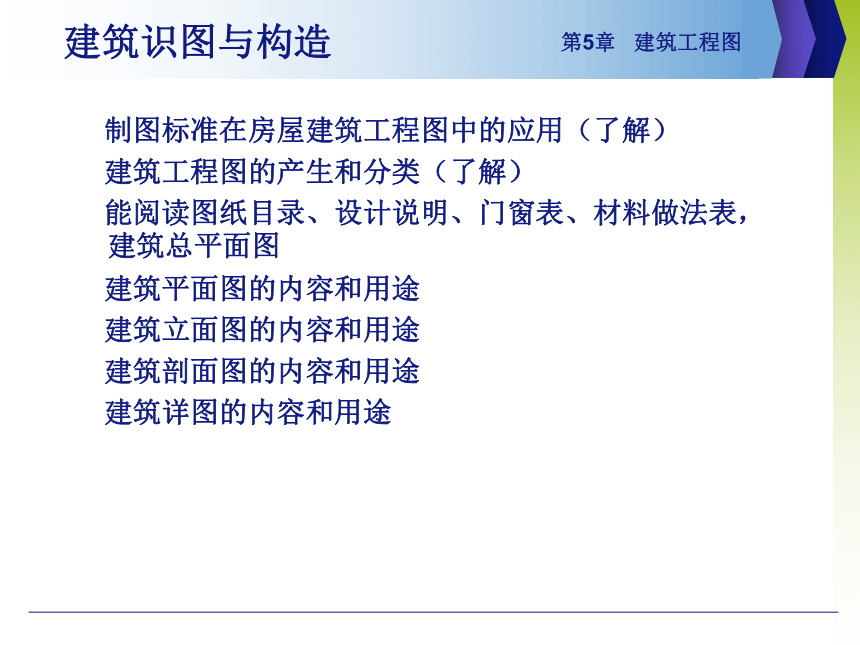

制图标准在房屋建筑工程图中的应用（了解）
建筑工程图的产生和分类（了解）
能阅读图纸目录、设计说明、门窗表、材料做法表，建筑总平面图
建筑平面图的内容和用途
建筑立面图的内容和用途
建筑剖面图的内容和用途
建筑详图的内容和用途
第5章 建筑工程图
建筑识图与构造

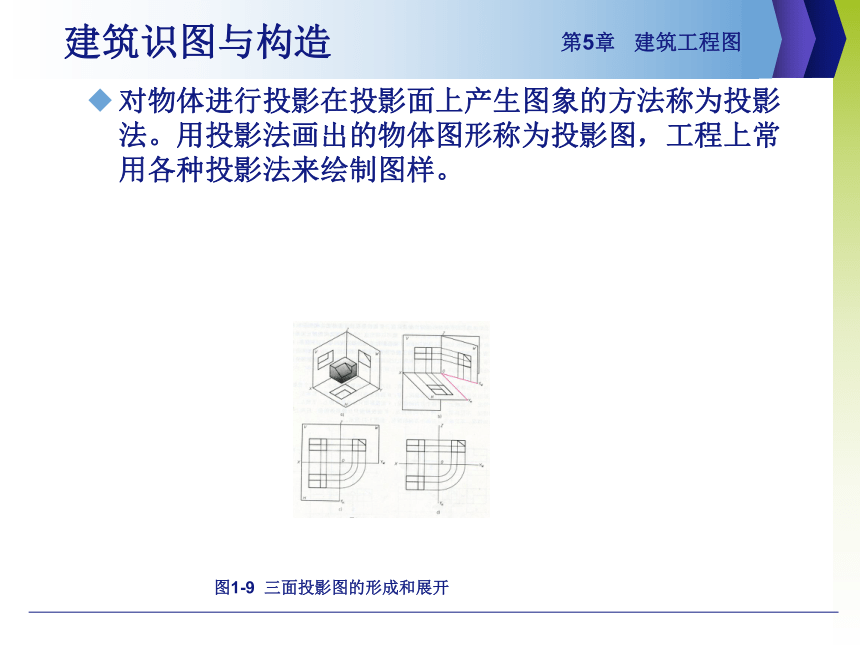

对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
对物体进行投影在投影面上产生图象的方法称为投影法。用投影法画出的物体图形称为投影图，工程上常用各种投影法来绘制图样。
图1-9 三面投影图的形成和展开
第5章 建筑工程图
建筑识图与构造
5.1 制图工具和用品
5.1.1图板
图板是固定图纸和绘图的工具，如图5-1 所示。图板要求板面平整，工作边平直。图板不能受潮、暴晒、烘烤和重压，以防变形。图板的大小有0号（1200mm×900mm）、1号（900mm×600mm）、2号（600mm×450mm）等不同规格，可根据所画图幅的大小而选定。为保持板面平滑，贴图纸宜用透明胶纸，不宜使用图钉，也不能使用刀具在图板上刻画。
图5-1 绘图板与丁字尺
第5章 建筑工程图
建筑识图与构造
5.1.2丁字尺
丁字尺由相互垂直的尺头和尺身构成。丁字尺主要是画水平线及配合三角板画垂线和斜线的工具。使用时应将尺头内侧紧靠图板左边（工作边），上下推动丁字尺，直至尺身工作边对准画线位置，再用左手按住尺身，用铅笔应沿着尺身工作边从左向右画水平线，如水平线较多，则应自上而下逐条画出。切勿将尺头靠图板的其它边使用，也不能在尺身下边画线。不能用小刀靠工作边裁纸。不用时应将丁字尺悬挂保管，以防尺身变形。图5-2 (a)为移动丁字尺的手势，图5-2 (b) 为丁字尺的错误用法。
第5章 建筑工程图
建筑识图与构造
第5章 建筑工程图
建筑识图与构造
图5-2 丁字尺与三角板的使用方法
第5章 建筑工程图
5.1.3三角板
三角板除了直接画线外，主要是配合丁字尺画垂直线，图5-2 (c)和15°，30°，45°，60°，75°等各种斜线，图5-2(d)。三角板还可以推画任意方向的平行线，还可以直接用来画已知线段的平行线或垂直线，图5-2（e）。
5.1.4圆规和分规
1.圆规
圆规用于画圆弧和圆，它的固定腿上装有钢针，钢针的两端形状不同，带有台阶的一端用于画圆和圆弧，使用时将针尖全部扎入图板，台阶接触纸面，具有肘关节的腿用来插铅笔或直线笔的插腿，画圆时要弯曲肘关节并调整针尖方向，使它们分别垂直于纸面。画大图时要加延长杆，如图5-3所示。
建筑识图与构造
第5章 建筑工程图
建筑识图与构造
图5-3圆规的用法
第5章 建筑工程图
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
5.1.5其它绘图用品
1. 铅笔
绘图使用的铅笔的铅心硬度用B和H标明，B表示软而浓，H表示硬而淡，HB表示软硬适中。画底稿时常用2H-H铅笔，描粗时常用HB—2B铅笔。 削好的铅笔还要用“O”号砂纸将铅心磨成圆锥形，以保证所画图线粗细均匀,图5-5（d）。画图时，从侧面看笔身要铅直，图5-5（b）；从正面看，笔身倾斜约60°，图5-5（c）。
建筑识图与构造
第5章 建筑工程图
建筑识图与构造
图5-5 绘图铅笔的使用
第5章 建筑工程图
2．橡皮
橡皮有软硬之分。修整铅笔线多用软质的，修整墨线则多用硬质的，图5-6。
建筑识图与构造
图5-7 建筑绘图模板
第5章 建筑工程图
3.制图模板
有很多专业型的模板，如建筑模板(图5-7)、结构模板、轴测图模板、数字模板等。
图5-6 橡皮
4.擦图片
擦图片（图5-8）是修改图线用的辅助工具， 将需擦去的图线对准擦图片上应的孔洞，再用橡皮擦拭，可避免影响邻近的线条。
5.排笔（图5-9）
用来清扫橡皮擦拭图纸产生的橡皮屑。
建筑识图与构造
图5-9排笔
第5章 建筑工程图
图5-8 擦图片
