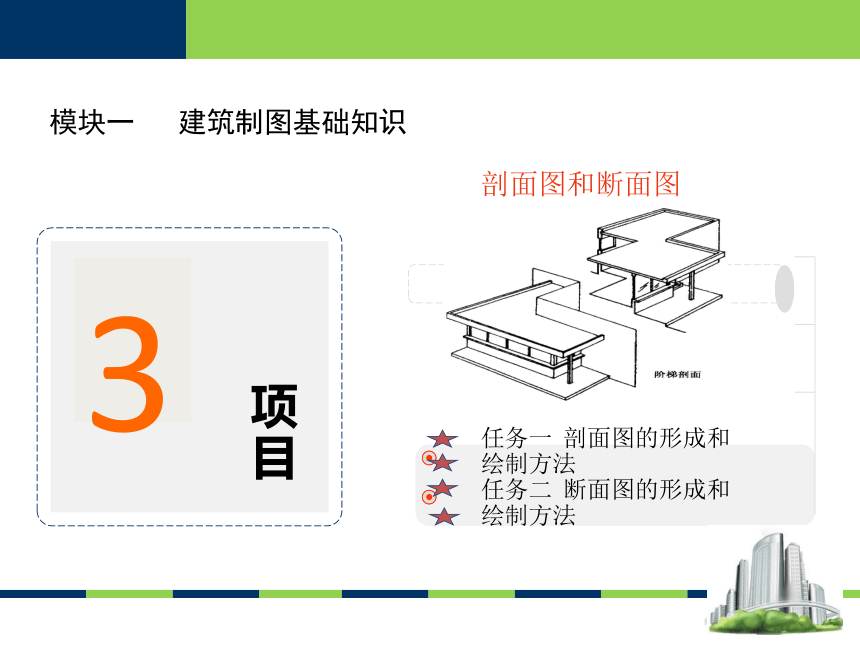

模块一 建筑制图基础知识
3
任务一 剖面图的形成和绘制方法
任务二 断面图的形成和绘制方法
剖面图和断面图
通过讲解法、小组讨论，并结合模型、实物展示进行剖断、面图形成的基本原理、图示方法及绘制方法进行学习。
项目三
剖面图和断面图
剖面图的形成、图示方法与剖面图的种类
断面图的形成、图示方法
剖面图与断面图的区别以及断面图的配置方法

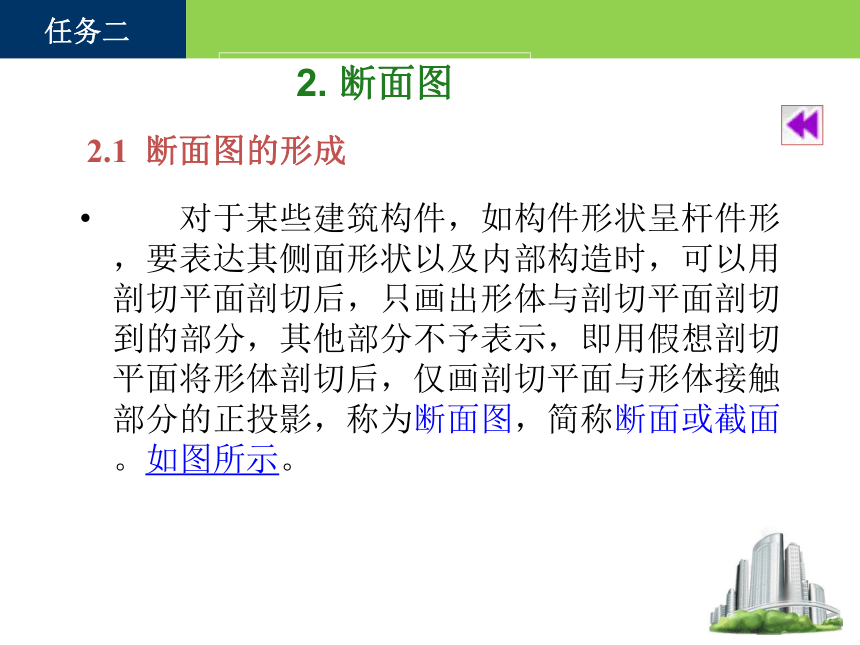

2. 断面图

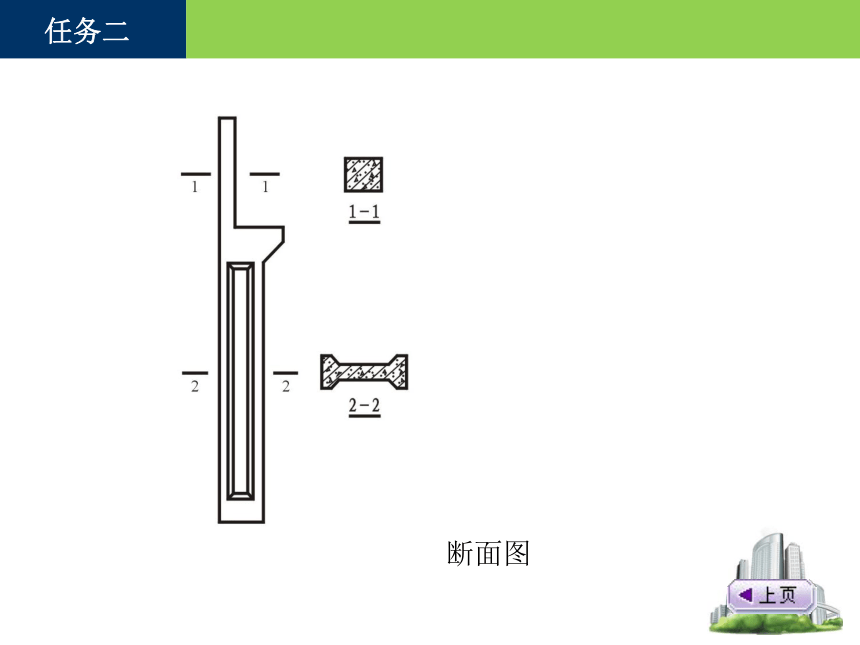

对于某些建筑构件，如构件形状呈杆件形，要表达其侧面形状以及内部构造时，可以用剖切平面剖切后，只画出形体与剖切平面剖切到的部分，其他部分不予表示，即用假想剖切平面将形体剖切后，仅画剖切平面与形体接触部分的正投影，称为断面图，简称断面或截面。如图所示。
2.1 断面图的形成
任务二
断面图
任务二

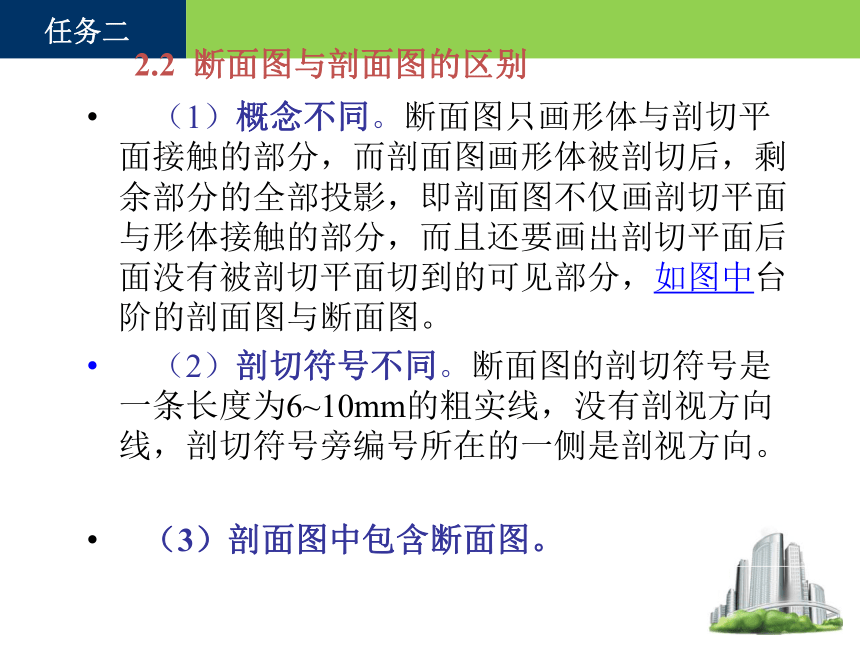

（1）概念不同。断面图只画形体与剖切平面接触的部分，而剖面图画形体被剖切后，剩余部分的全部投影，即剖面图不仅画剖切平面与形体接触的部分，而且还要画出剖切平面后面没有被剖切平面切到的可见部分，如图中台阶的剖面图与断面图。
（2）剖切符号不同。断面图的剖切符号是一条长度为6~10mm的粗实线，没有剖视方向线，剖切符号旁编号所在的一侧是剖视方向。?
（3）剖面图中包含断面图。
2.2 断面图与剖面图的区别
任务二

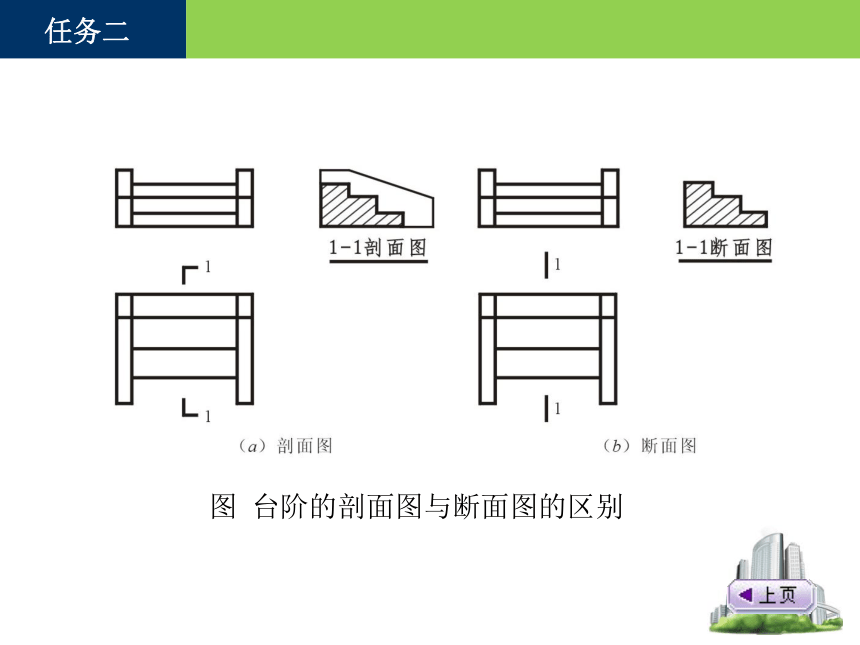

图 台阶的剖面图与断面图的区别
任务二
将形体某一部分剖切后所形成的断面移画于原投影图旁边的断面图称为移出断面，如图所示。
断面图的轮廓线应用粗实线，轮廓线内也画相应的图例符号。
2.3 断面图的种类
2.3.1 移出断面
任务二
图 梁移出断面图的画法
任务二
将断面图直接画于投影图中，使断面图与投影图重合在一起称为重合断面图。如图所示的角钢和倒T形钢的重合断面图。
重合断面图通常在整个构件的形状基本相同时采用，断面图的比例必须和原投影图的比例一致。其轮廓线可能闭合，也可能不闭合，如图所示。
在施工图中的重合断面图，通常把原投影的轮廓线画成中粗实线或细实线，而断面图画成粗实线。
2.3.2 重合断面图
任务二
图 重合断面图的画法
任务二
对于单一的长杆件，也可以在杆件投影图的某一处用折断线断开，然后将断面图画于其中，不画剖切符号，如图的木材断面图。
图是钢屋架大样图，该图通常采用中断断面图的形式表达各弦杆的形状和规格。
中断断面图的轮廓线也为粗实线，图名沿用原图名。
2.3.3 中断断面
任务二
图中断断面的画法
任务二
图 中断断面在钢屋架施工图中的应用
任务二
