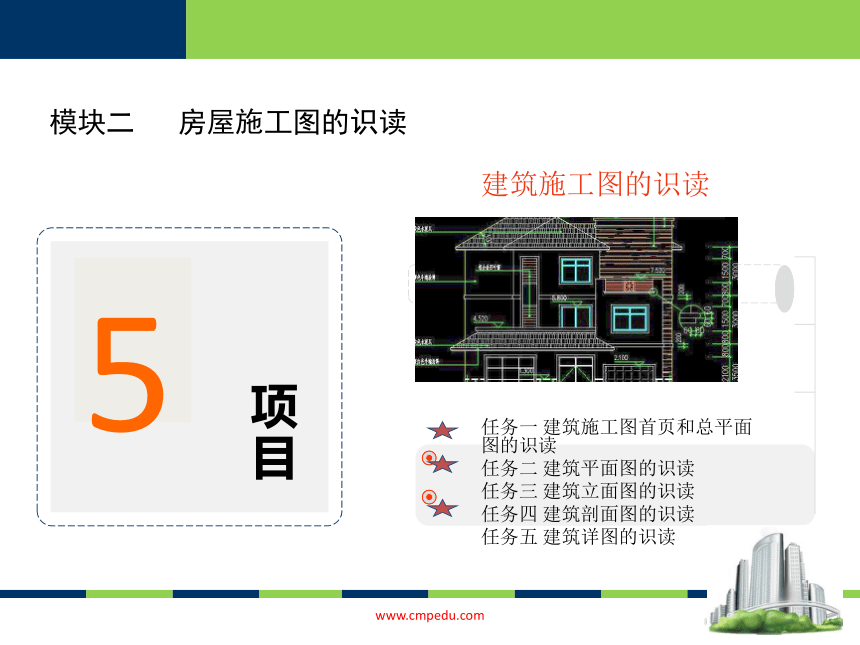

模块二 房屋施工图的识读
5
任务一 建筑施工图首页和总平面图的识读
任务二 建筑平面图的识读
任务三 建筑立面图的识读
任务四 建筑剖面图的识读
任务五 建筑详图的识读
www.
建筑施工图的识读
www.
通过讲解法、小组讨论，并结合模型、典型案例和实践教学进行房屋建筑施工图的内容、特点和阅读方法的学习，形成对房屋施工图的基本认识，培养良好的识图习惯。

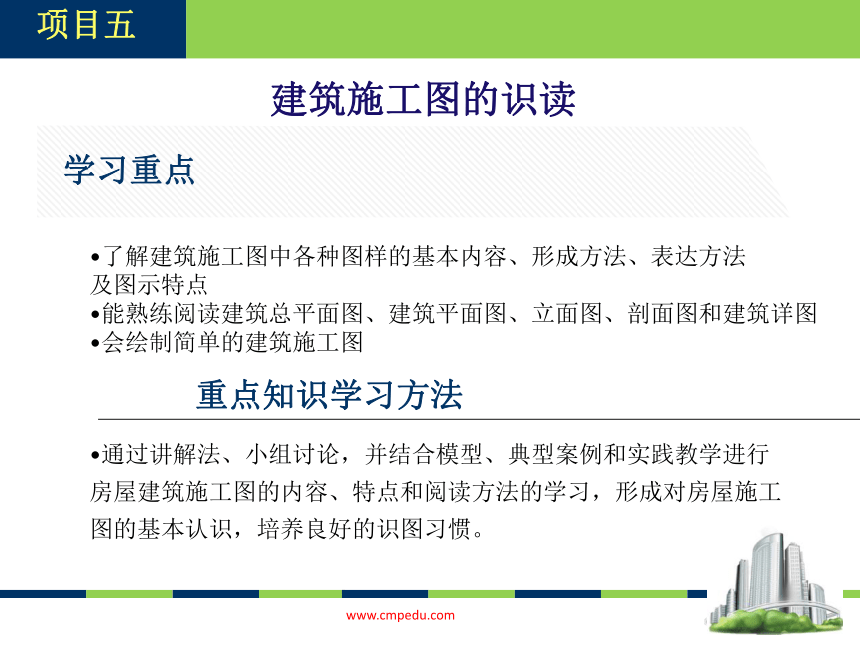

项目五
建筑施工图的识读
了解建筑施工图中各种图样的基本内容、形成方法、表达方法
及图示特点
能熟练阅读建筑总平面图、建筑平面图、立面图、剖面图和建筑详图
会绘制简单的建筑施工图
2 建筑平面图
2.1 建筑平面图的形成与作用
假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，
建筑平面图实质上是房屋各层的水平剖面图。
平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。
如图所示
任务二

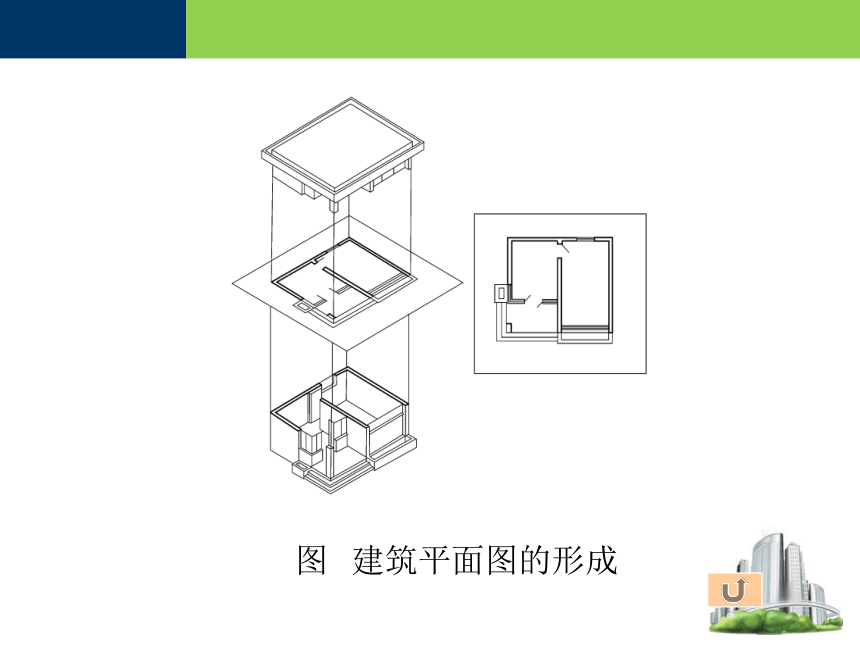

图 建筑平面图的形成

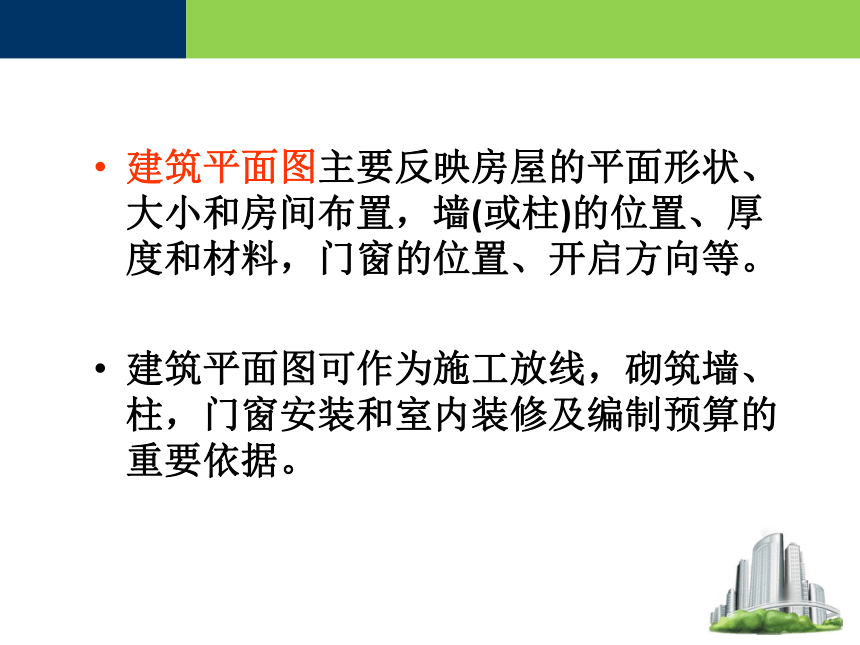

建筑平面图主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。
建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。

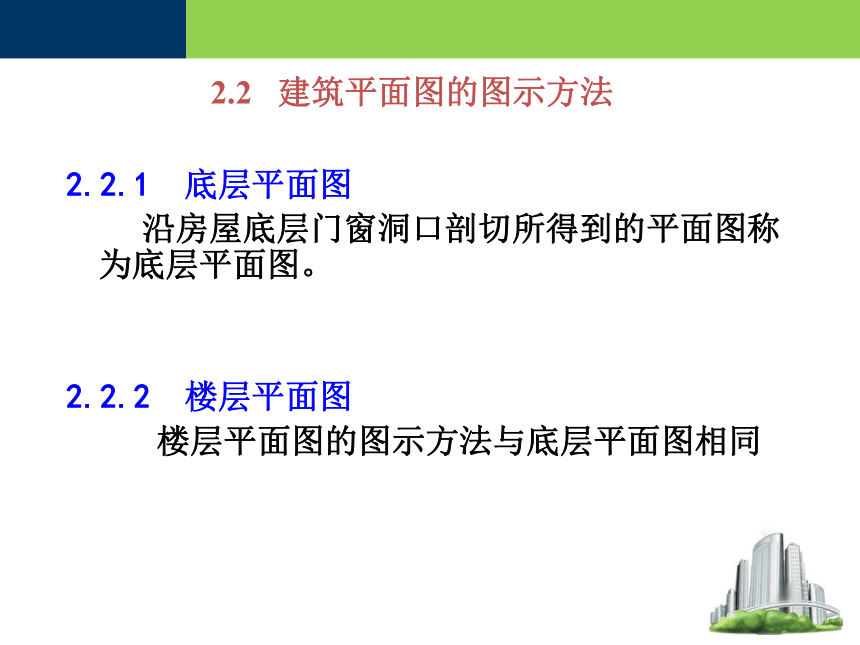

2.2 建筑平面图的图示方法
2.2.1 底层平面图
沿房屋底层门窗洞口剖切所得到的平面图称为底层平面图。
2.2.2 楼层平面图
楼层平面图的图示方法与底层平面图相同
2.2.3 屋顶平面图
屋顶平面图主要表明屋顶的形状，屋面排水方向及坡度，檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号 等。屋顶平面图比较简单，可用较小的比例绘制。
2.2.4 局部平面图
局部平面图的图示方法与底层平面图相同。
为了清楚表明局部平面图所处的位置，必须标注与平面图一致的轴线及编号。
常见的局部平面图有卫生间、盥洗室、楼梯间等。
2.3 建筑平面图的图示内容
(1) 定位轴线
凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。
(2) 图线
凡被剖切到的墙、柱断面轮廓线用粗实线画出，没有剖到的可见轮廓线用中实线画出。尺寸线、尺寸界线、引出线、图例线、索引符号、标高符号等用细实线画出，轴线用细单点长画线画出。
(3) 比例与图例
平面图常用1∶50、1∶100、1∶200的比例绘制。
(4) 剖切符号与索引符号
一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。
(5) 平面图的尺寸标注
外包尺寸
轴线尺寸
内部尺寸
(6) 指北针
一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。
2.4 建筑平面图的识读方法
(1) 了解图名、比例及文字说明
(2) 了解纵横定位轴线及编号
(3) 了解房屋的平面形状和总尺寸
(4) 了解房间的布置、用途及交通联系
(5) 了解门窗的布置、数量及型号
(6) 了解房屋的开间、进深、细部尺寸和室内 外标高
(7) 了解房屋细部构造和设备配置等情况
(8) 了解剖切位置及索引符号
