第5章 建筑工程图

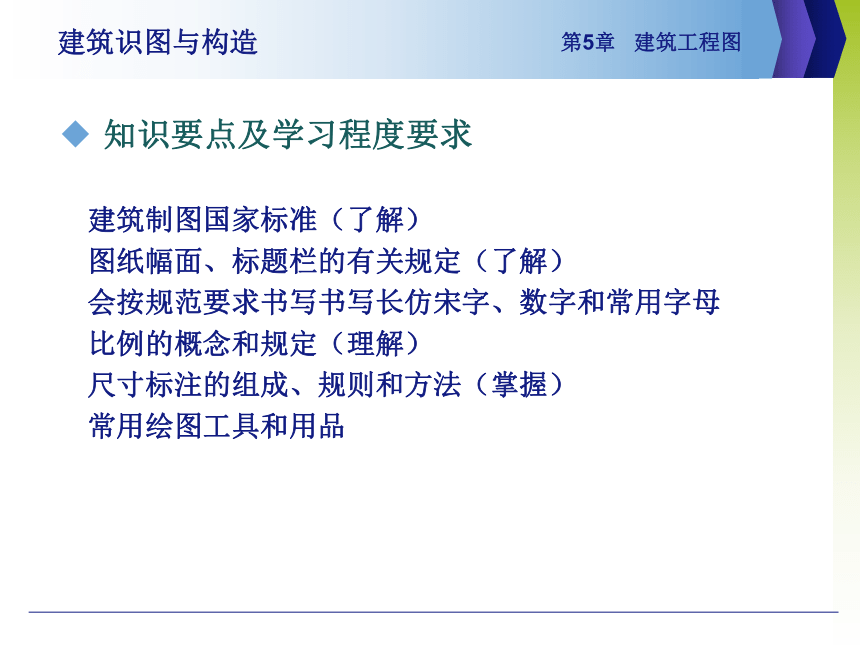

知识要点及学习程度要求
建筑制图国家标准（了解）
图纸幅面、标题栏的有关规定（了解）
会按规范要求书写书写长仿宋字、数字和常用字母
比例的概念和规定（理解）
尺寸标注的组成、规则和方法（掌握）
常用绘图工具和用品
建筑识图与构造
第5章 建筑工程图

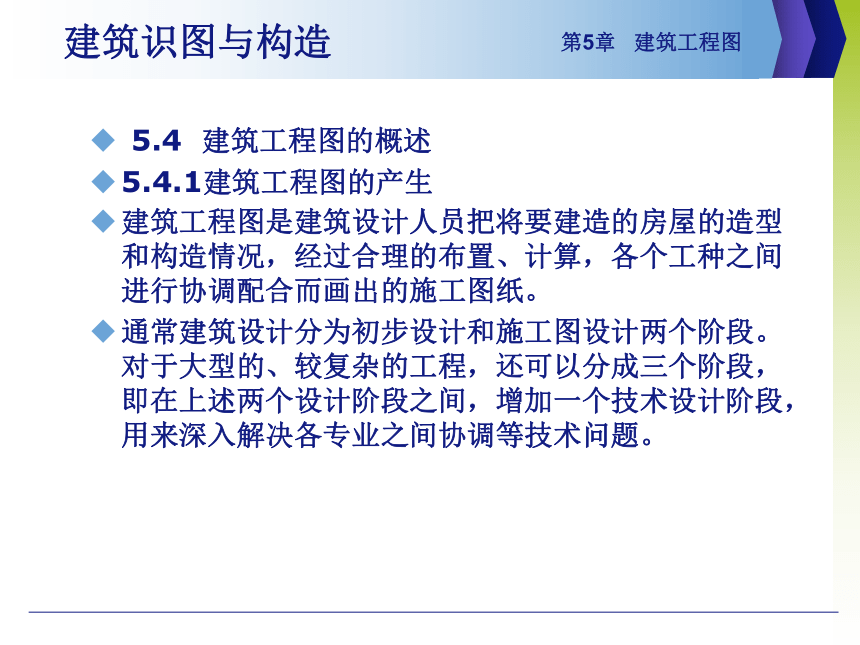

5.4 建筑工程图的概述
5.4.1建筑工程图的产生
建筑工程图是建筑设计人员把将要建造的房屋的造型和构造情况，经过合理的布置、计算，各个工种之间进行协调配合而画出的施工图纸。
通常建筑设计分为初步设计和施工图设计两个阶段。对于大型的、较复杂的工程，还可以分成三个阶段，即在上述两个设计阶段之间，增加一个技术设计阶段，用来深入解决各专业之间协调等技术问题。
建筑识图与构造
第5章 建筑工程图
1.初步设计阶段
初步设计是建筑设计的第一阶段，它的任务主要是提出设计方案。
初步设计是根据建设单位突出的设计任务和要求，进行调查研究，收集资料，合理构思，提出设计方案。
2.技术设计阶段
技术设计阶段的主要任务是在获得批准的初步设计的基础上，进一步确定各专业工种（包括建筑、结构、材料、设备（水、电、暖通等）相互之间的技术问题。
3.施工图设计阶段
施工图设计是建筑设计的最后阶段，它的主要任务是绘制满足施工要求的全套图纸。
施工图设计的内容包括：确定全部工程尺寸和用料，绘制建筑、结构、设备、装饰等全部施工图纸，编制工程说明书、结构计算书和工程预算书。
建筑识图与构造
第5章 建筑工程图

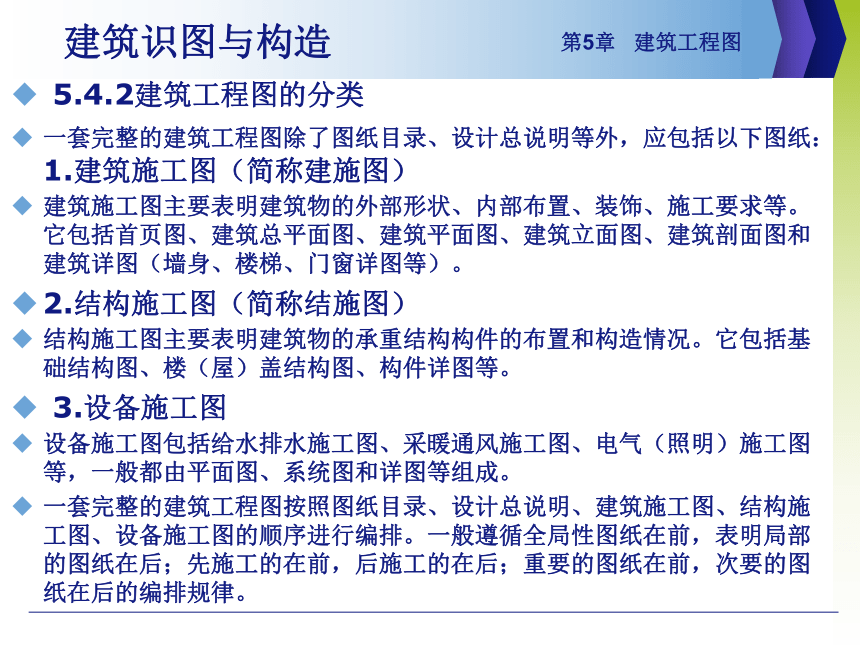

5.4.2建筑工程图的分类
一套完整的建筑工程图除了图纸目录、设计总说明等外，应包括以下图纸： 1.建筑施工图（简称建施图）
建筑施工图主要表明建筑物的外部形状、内部布置、装饰、施工要求等。它包括首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（墙身、楼梯、门窗详图等）。
2.结构施工图（简称结施图）
结构施工图主要表明建筑物的承重结构构件的布置和构造情况。它包括基础结构图、楼（屋）盖结构图、构件详图等。
3.设备施工图
设备施工图包括给水排水施工图、采暖通风施工图、电气（照明）施工图等，一般都由平面图、系统图和详图等组成。
一套完整的建筑工程图按照图纸目录、设计总说明、建筑施工图、结构施工图、设备施工图的顺序进行编排。一般遵循全局性图纸在前，表明局部的图纸在后；先施工的在前，后施工的在后；重要的图纸在前，次要的图纸在后的编排规律。
建筑识图与构造
第5章 建筑工程图

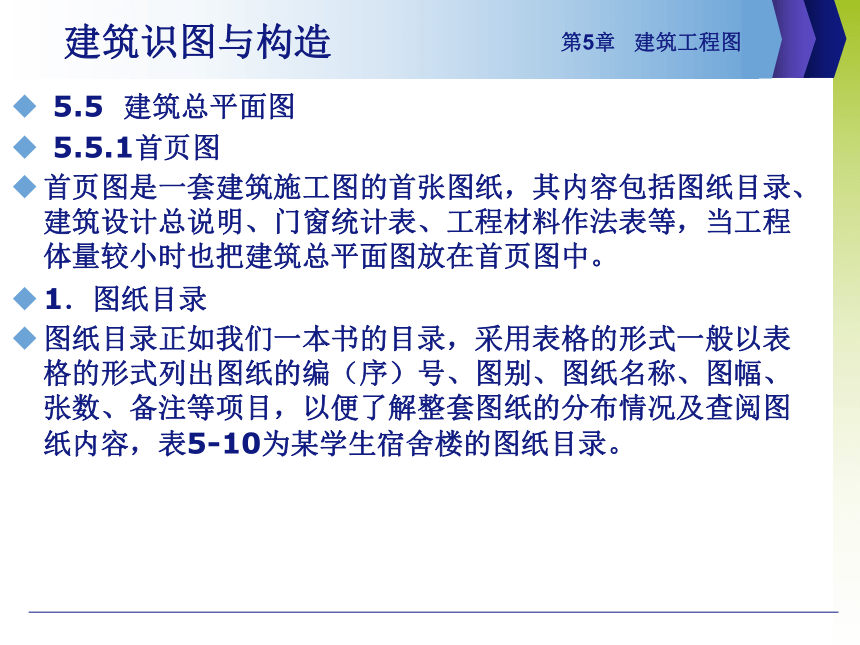

5.5 建筑总平面图
5.5.1首页图
首页图是一套建筑施工图的首张图纸，其内容包括图纸目录、建筑设计总说明、门窗统计表、工程材料作法表等，当工程体量较小时也把建筑总平面图放在首页图中。
1．图纸目录
图纸目录正如我们一本书的目录，采用表格的形式一般以表格的形式列出图纸的编（序）号、图别、图纸名称、图幅、张数、备注等项目，以便了解整套图纸的分布情况及查阅图纸内容，表5-10为某学生宿舍楼的图纸目录。
建筑识图与构造
第5章 建筑工程图
建筑识图与构造
第5章 建筑工程图
2.建筑设计总说明：
建筑设计总说明是将该工程的概貌和要求用文字描述出来。包括设计依据、采用的规范、标准、建筑规模、标高、施工要求、建筑用料说明等工程地质情况、工程设计的规模与范围、设计指导思想、技术经济指标等。图纸未能详细注写的材料、构造作法等也可写入说明中，以下为某学生宿舍楼的建筑设计总说明。
建筑设计总说明
一、设计依据：
1. 根据建设单位的要求和建设单位提供的相关设计资料；
2. 地质勘察资料及规划部门确定的规划红线；
二、 采用现行设计规范、规程和标准：
1. 《民用建筑设计通则》（GB50352-2005）
2. 《建筑设计防火规范》（GBJ50016-2006）
3. 《宿舍建筑设计规范》（JGJ316-2005）
4.《公共建筑节能设计标准》（GB50189-2005）
建筑识图与构造
第5章 建筑工程图
5.《工程建设标准强制性条文》（房屋建筑部分）建标[2002]219号
三、工程概况
1.本工程是××市××学校学生宿舍楼，位于该校校区内；
2.本工程除总图和标高单位为米（m），其余单位均为毫米（mm），本工程室内外高差为450mm，室内地坪标高为±0.000，相对于绝对标高61.000m；
3.本工程为三层砖混结构，结构安全等级为二级，耐火等级为二级，正常使用年限为50年；
4.本工程总长为：29.04m，总宽为：12.24m，总高为9.850m：，建筑面积为：1011.32m2；
建筑识图与构造
第5章 建筑工程图
3.门窗表
门窗表是对建筑物中所有不同类型的门窗统计后编制成表格，在门窗表中反映门窗的类型、编号，对应的洞口尺寸、数量以及相应标准图集的编号等，如果有特殊要求，应在备注中加以说明。门窗表是门窗采购订货或现场加工、施工监理、工程预决算的重要依据，表5-11为某学生宿舍楼的门窗表。
建筑识图与构造
第5章 建筑工程图
建筑识图与构造
图5-4 分规
第5章 建筑工程图
4. 工程做法表
工程做法除了用文字说明外，更多的是用表格的形式，主要是对建筑各部位的构造做法加以详细说明。例如墙面、地面、楼面、屋面以及踢脚、散水等部位构造做法的详细表达，如果采用标准图集中的做法，应注明所采用标准图集的代号、做法编号。工程做法也是现场施工、备料、施工监理、工程预决算的重要依据，表5-12为某学生宿舍楼的工程做法表。
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
2.分规
分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢两腿时两针尖应汇交于一点，如图5-4所示。
建筑识图与构造
图5-4 分规
第5章 建筑工程图
