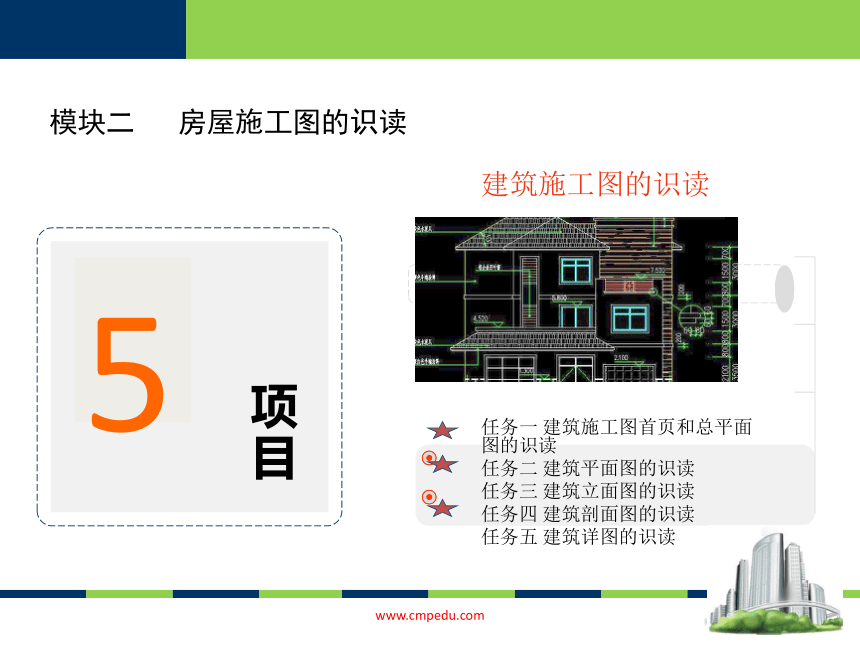

模块二 房屋施工图的识读
5
任务一 建筑施工图首页和总平面图的识读
任务二 建筑平面图的识读
任务三 建筑立面图的识读
任务四 建筑剖面图的识读
任务五 建筑详图的识读
www.
建筑施工图的识读
www.
通过讲解法、小组讨论，并结合模型、典型案例和实践教学进行房屋建筑施工图的内容、特点和阅读方法的学习，形成对房屋施工图的基本认识，培养良好的识图习惯。
项目五
建筑施工图的识读
了解建筑施工图中各种图样的基本内容、形成方法、表达方法
及图示特点
能熟练阅读建筑总平面图、建筑平面图、立面图、剖面图和建筑详图
会绘制简单的建筑施工图

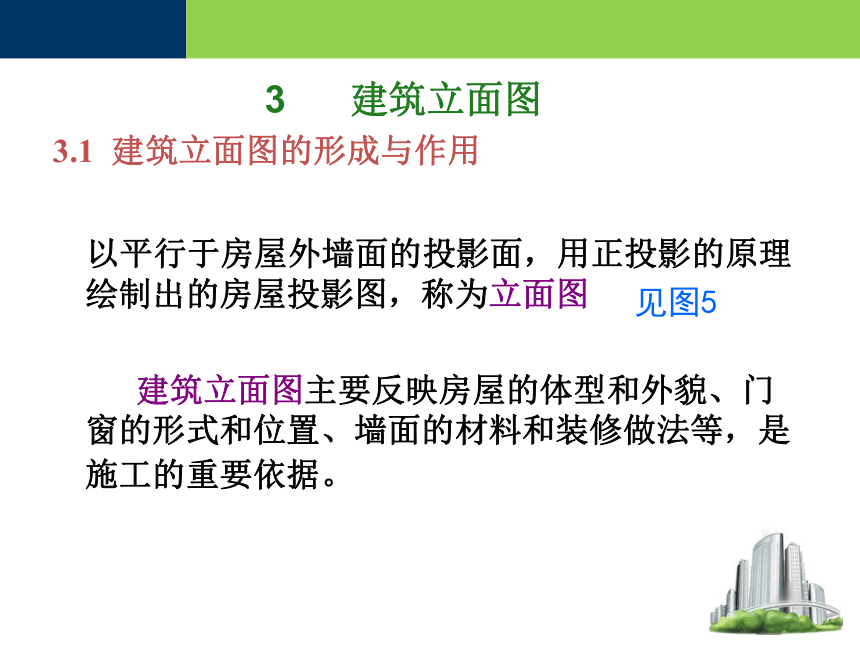

3 建筑立面图
3.1 建筑立面图的形成与作用
以平行于房屋外墙面的投影面，用正投影的原理绘制出的房屋投影图，称为立面图
建筑立面图主要反映房屋的体型和外貌、门窗的形式和位置、墙面的材料和装修做法等，是施工的重要依据。
见图5

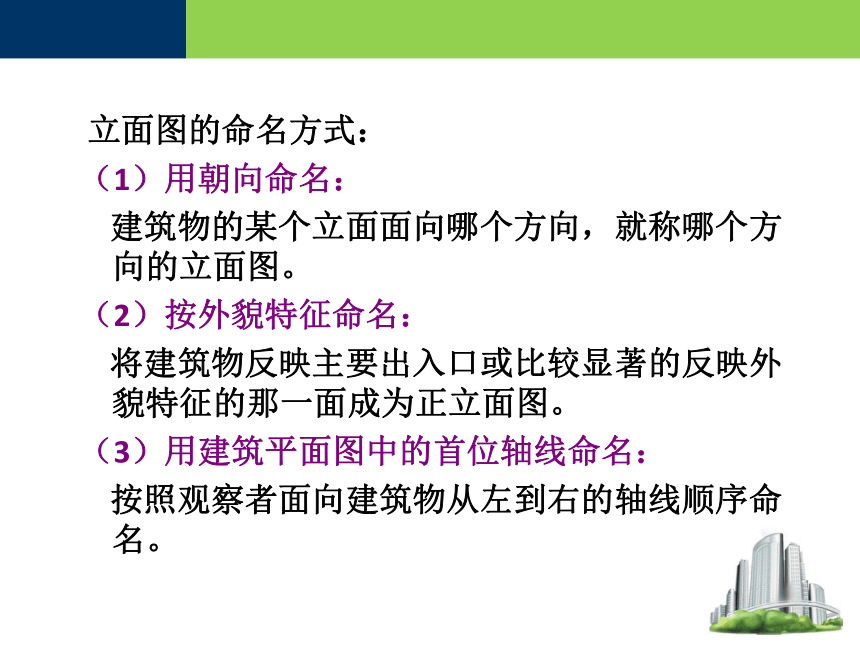

立面图的命名方式：
（1）用朝向命名：
建筑物的某个立面面向哪个方向，就称哪个方向的立面图。
（2）按外貌特征命名：
将建筑物反映主要出入口或比较显著的反映外貌特征的那一面成为正立面图。
（3）用建筑平面图中的首位轴线命名：
按照观察者面向建筑物从左到右的轴线顺序命名。

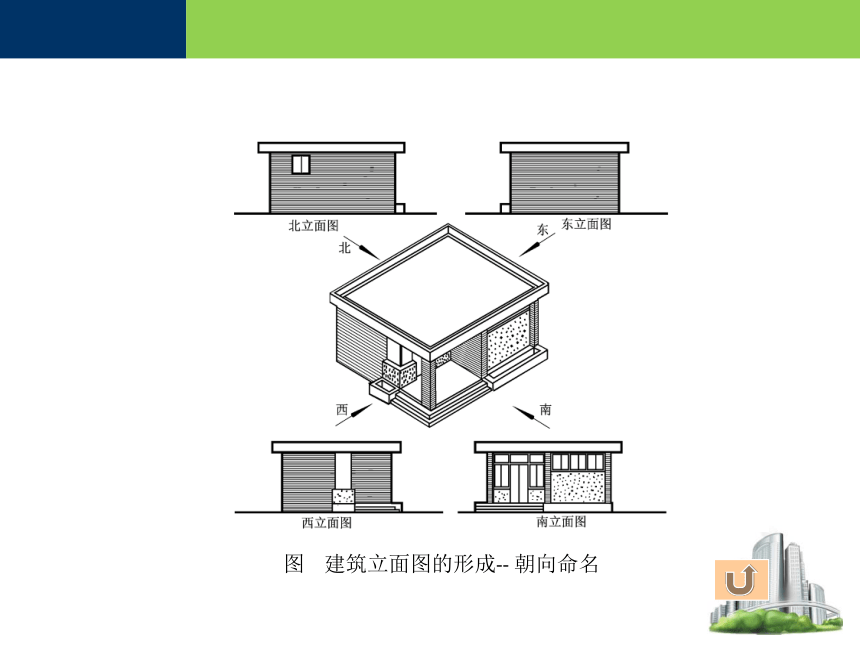

图 建筑立面图的形成-- 朝向命名

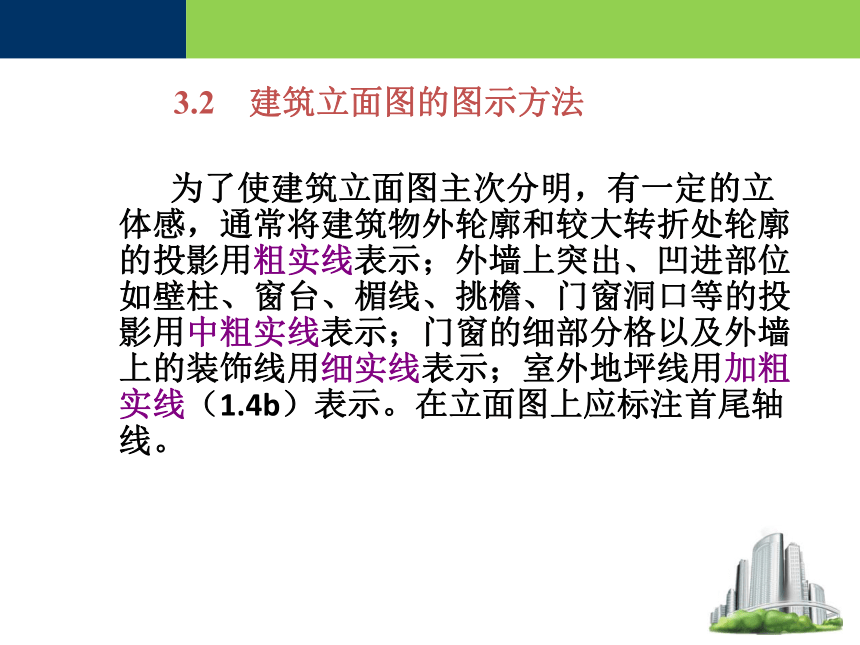

3.2 建筑立面图的图示方法
为了使建筑立面图主次分明，有一定的立体感，通常将建筑物外轮廓和较大转折处轮廓的投影用粗实线表示；外墙上突出、凹进部位如壁柱、窗台、楣线、挑檐、门窗洞口等的投影用中粗实线表示；门窗的细部分格以及外墙上的装饰线用细实线表示；室外地坪线用加粗实线（1.4b）表示。在立面图上应标注首尾轴线。
3.3 建筑立面图的图示内容
（1）从建筑物外可以看见的室外地面线、房屋的勒脚、台阶、花池、门、窗、雨棚、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分隔线等内容。
（2）建筑物立面上的主要标高。
（3）建筑物两端的定位轴线及其编号。
（4）需详图表示的索引符号
（5）文字说明外墙面装修的材料及其做法
3.4 建筑立面图的识读
了解图名及比例
了解立面图与平面图的对应关系
了解房屋的外貌特征
了解房屋的竖向标高
了解房屋外墙面的装修做法
4 建筑剖面图
4.1 建筑剖面图的形成与作用
假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。
剖面图的图名应与底层平面图上标注的剖切符号编号一致，如Ⅰ—Ⅰ剖面图。
建筑剖面图主要用来表达房屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。
它与建筑平面图、立面图相配合，是建筑施工中不可缺少的重要图样之一。
4.2 建筑剖面图的图示内容
（1）被剖切到的墙、梁及其定位轴线。
（2）室内底层地面、各层楼面、屋顶、门 窗、楼梯、阳台、雨篷、防潮层、踢脚板、室外地面、散水、明沟及室内外装修等剖切到和可见的内容。
（3）尺寸和标高。
（4）楼地面、屋顶各层的构造。
4.3 建筑剖面图的识读
了解图名及比例
了解剖面图与平面图的对应关系
了解房屋的结构形式
了解主要标高和尺寸
了解屋面、楼面、地面的构造层次及做法
了解屋面的排水方式
了解索引详图所在的位置及编号
