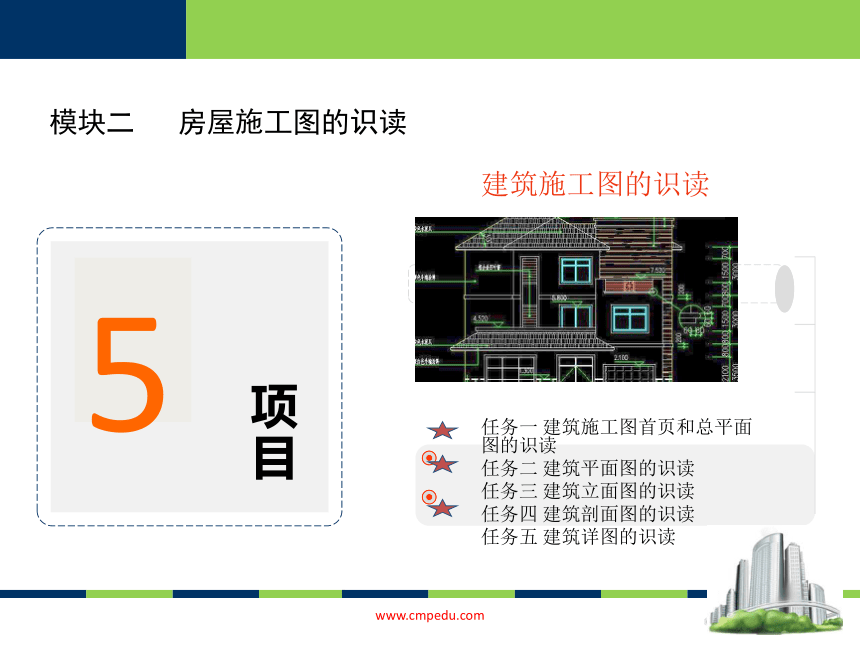

模块二 房屋施工图的识读
5
任务一 建筑施工图首页和总平面图的识读
任务二 建筑平面图的识读
任务三 建筑立面图的识读
任务四 建筑剖面图的识读
任务五 建筑详图的识读
www.
建筑施工图的识读
www.
通过讲解法、小组讨论，并结合模型、典型案例和实践教学进行房屋建筑施工图的内容、特点和阅读方法的学习，形成对房屋施工图的基本认识，培养良好的识图习惯。

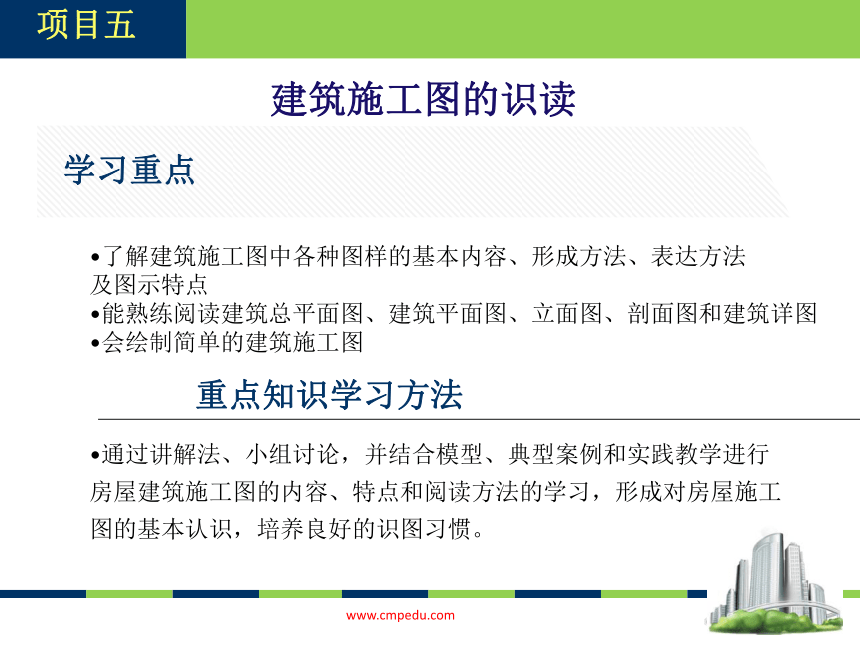

项目五
建筑施工图的识读
了解建筑施工图中各种图样的基本内容、形成方法、表达方法
及图示特点
能熟练阅读建筑总平面图、建筑平面图、立面图、剖面图和建筑详图
会绘制简单的建筑施工图

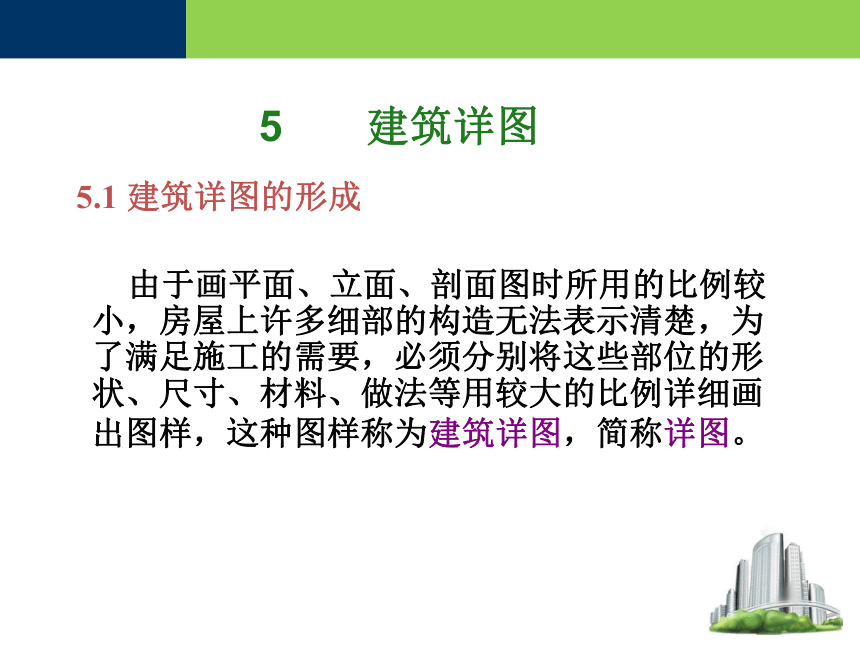

5 建筑详图
5.1 建筑详图的形成
由于画平面、立面、剖面图时所用的比例较小，房屋上许多细部的构造无法表示清楚，为了满足施工的需要，必须分别将这些部位的形状、尺寸、材料、做法等用较大的比例详细画出图样，这种图样称为建筑详图，简称详图。

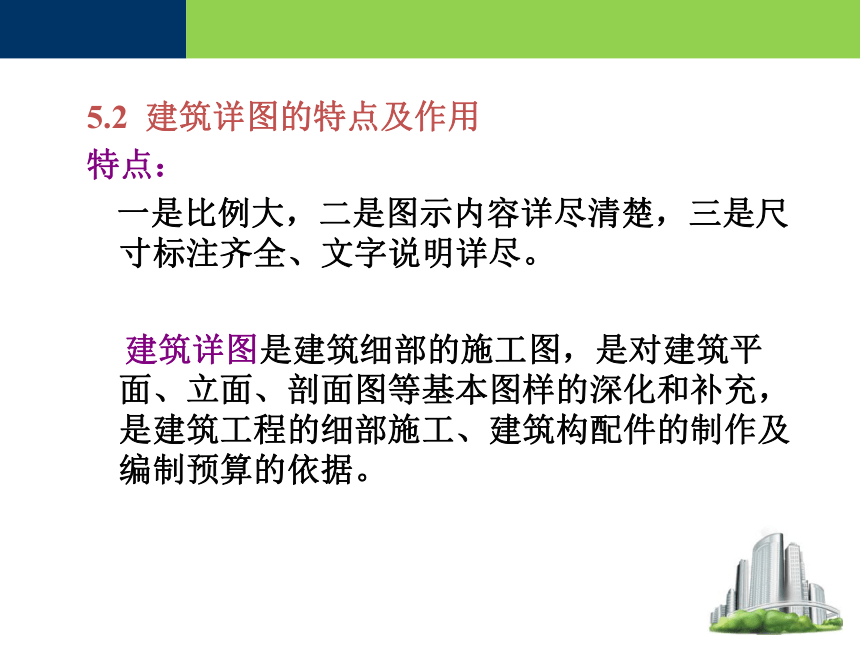

5.2 建筑详图的特点及作用
特点：
一是比例大，二是图示内容详尽清楚，三是尺寸标注齐全、文字说明详尽。
建筑详图是建筑细部的施工图，是对建筑平面、立面、剖面图等基本图样的深化和补充，是建筑工程的细部施工、建筑构配件的制作及编制预算的依据。

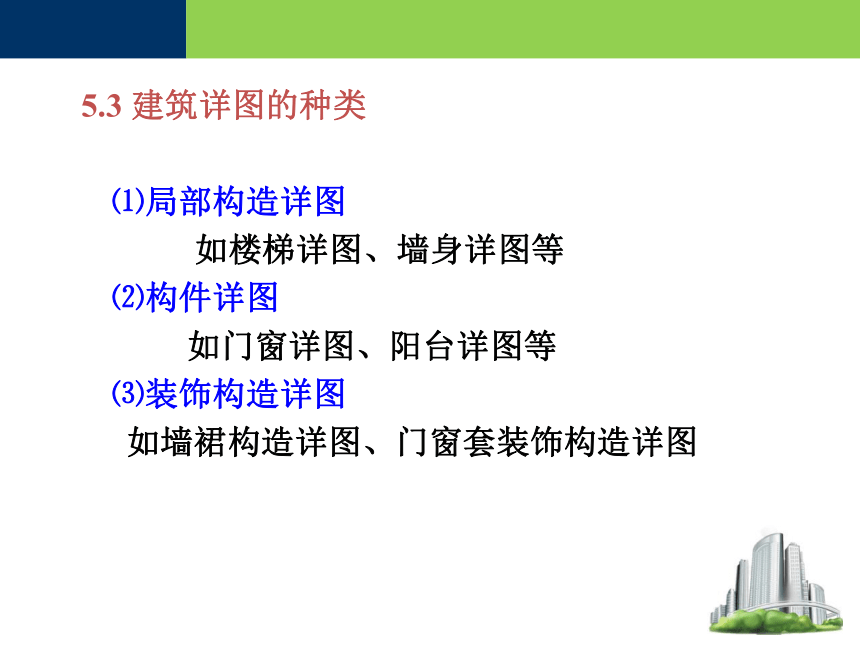

5.3 建筑详图的种类
⑴局部构造详图
如楼梯详图、墙身详图等
⑵构件详图
如门窗详图、阳台详图等
⑶装饰构造详图
如墙裙构造详图、门窗套装饰构造详图

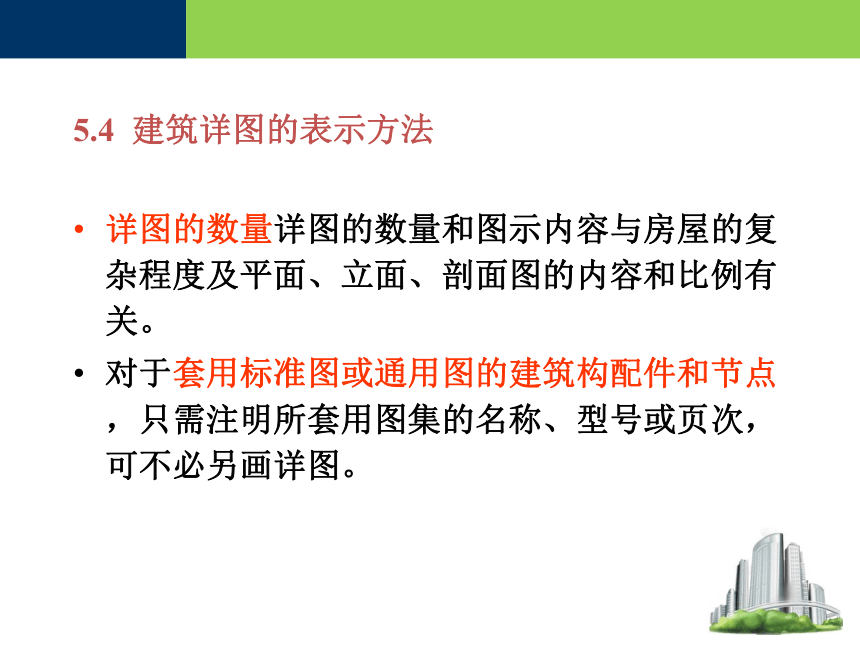

5.4 建筑详图的表示方法
详图的数量详图的数量和图示内容与房屋的复杂程度及平面、立面、剖面图的内容和比例有关。
对于套用标准图或通用图的建筑构配件和节点，只需注明所套用图集的名称、型号或页次，可不必另画详图。

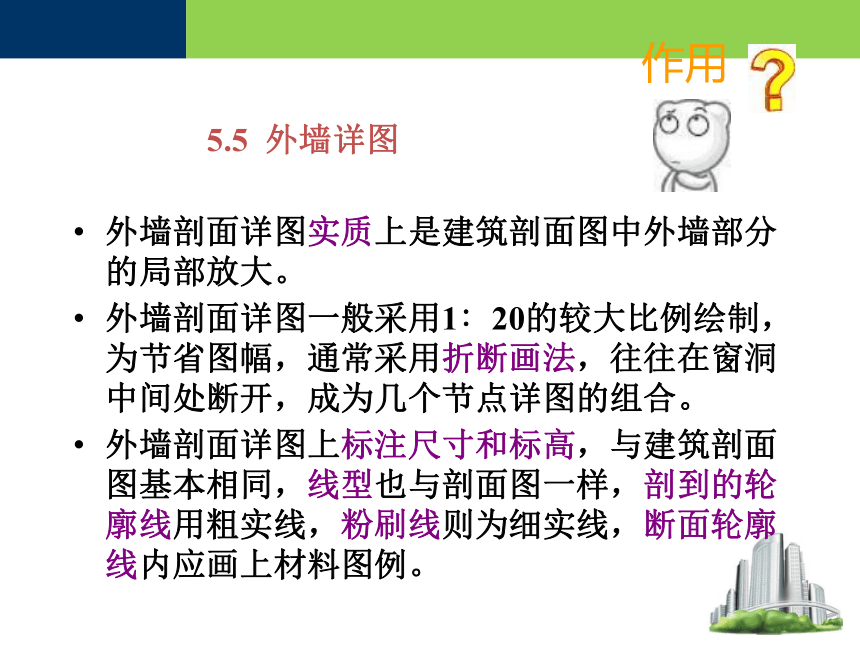

5.5 外墙详图
外墙剖面详图实质上是建筑剖面图中外墙部分的局部放大。
外墙剖面详图一般采用1∶20的较大比例绘制，为节省图幅，通常采用折断画法，往往在窗洞中间处断开，成为几个节点详图的组合。
外墙剖面详图上标注尺寸和标高，与建筑剖面图基本相同，线型也与剖面图一样，剖到的轮廓线用粗实线，粉刷线则为细实线，断面轮廓线内应画上材料图例。
作用

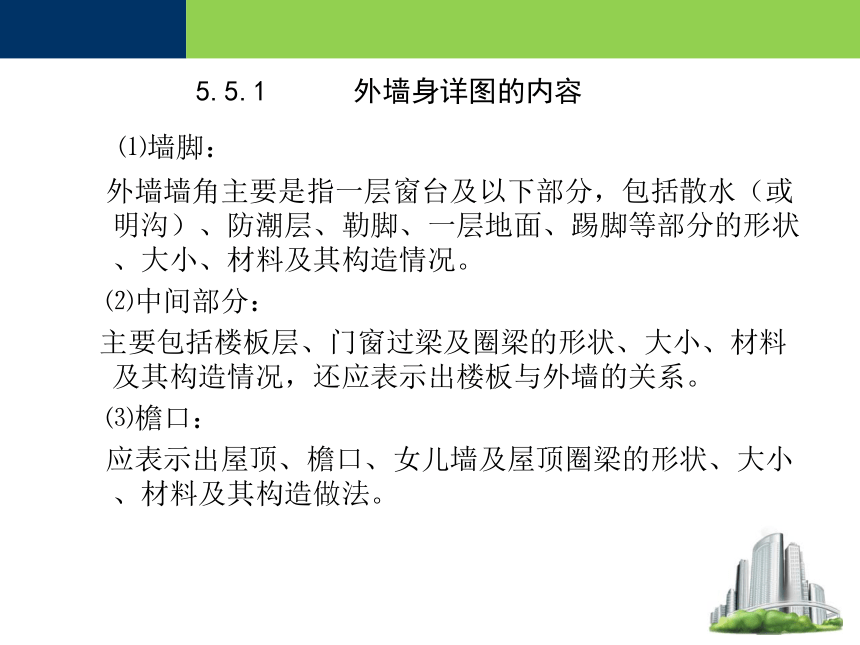

5.5.1 外墙身详图的内容
⑴墙脚：
外墙墙角主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小、材料及其构造情况。
⑵中间部分：
主要包括楼板层、门窗过梁及圈梁的形状、大小、材料及其构造情况，还应表示出楼板与外墙的关系。
⑶檐口：
应表示出屋顶、檐口、女儿墙及屋顶圈梁的形状、大小、材料及其构造做法。

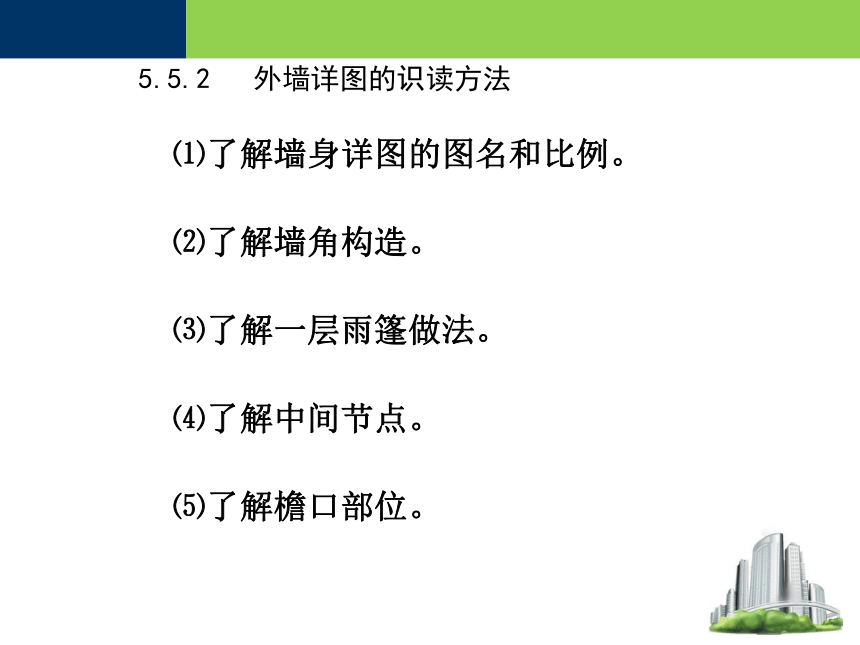

5.5.2 外墙详图的识读方法
⑴了解墙身详图的图名和比例。
⑵了解墙角构造。
⑶了解一层雨篷做法。
⑷了解中间节点。
⑸了解檐口部位。
5.6 楼梯详图
楼梯由梯段(包括踏步和斜梁)、平台(包括平台板和平台梁)和栏板(或栏杆)等部分组成。
楼梯的构造比较复杂，一般需另画详图，以表示楼梯的类型、结构形式、各部位尺寸及装修做法，是楼梯施工放样的主要依据。
楼梯详图一般包括楼梯平面图、剖面图及踏步、栏杆、扶手等处的节点详图。
楼梯的类型？组成？
5.6.1 楼梯平面图
楼梯平面图是楼梯某位置上的一个水平剖面图。剖切位置与建筑平面图的剖切位置相同。
楼梯平面图主要反映楼梯的外观、结构形式、楼梯中的平面尺寸及楼层和休息平台的标高等。
在一般情况下，楼梯平面图应绘制三张，即楼梯底层平面图、中间层平面图和顶层平面图。
中间层楼梯图例
顶层楼梯图例
5.6.2 楼梯剖面图
楼梯剖面图是楼梯垂直剖面图的简称，其剖切位置应通过各层的一个梯段和门窗洞口，向另一未剖到的梯段方向投影所得到的剖面图。
楼梯剖面图主要表达楼梯的梯段数、踏步数、类型及结构形式，表示各梯段、平台、栏杆等的构造及它们的相互关系。
楼梯剖面图的识读方法：
⑴了解楼梯的构造形式。
⑵了解楼梯在竖向和进深方向的有关尺寸。
⑶了解楼梯段、平台、栏杆、扶手等的构造和用料说明。
⑷了解被剖切梯段的踏步级数。
⑸了解图中的索引符号。
图7 楼梯剖面图
5.6.3 楼梯节点详图
楼梯节点详图一般包括踏步、扶手、栏杆详图和梯段与平台处的节点构造详图。
依据所画内容的不同，详图可采用不同的比例，以反映它们的断面型式、细部尺寸、所用材料、构件连接及面层装修做法等。
图8楼梯节点详图
