识读建筑形体投影图
投影与正投影体系
1.建筑物的基本构成要素？
2.找找我们教学楼的主要组成部分
3.建筑的分类？
4.建筑按照设计年限的分类
复习

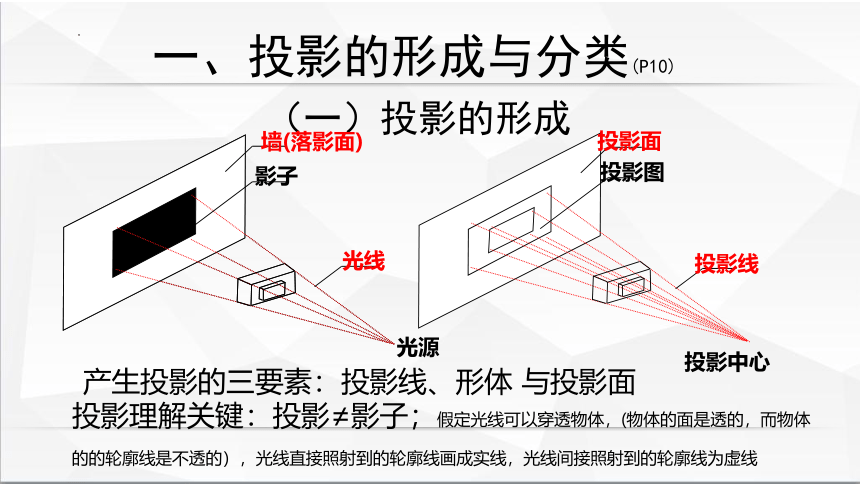

（一）投影的形成
墙(落影面)
光线
影子
投影面
投影图
投影线
光源
投影中心
产生投影的三要素：投影线、形体 与投影面
一、投影的形成与分类(P10)
投影理解关键：投影≠影子；假定光线可以穿透物体，(物体的面是透的，而物体的的轮廓线是不透的），光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线为虚线

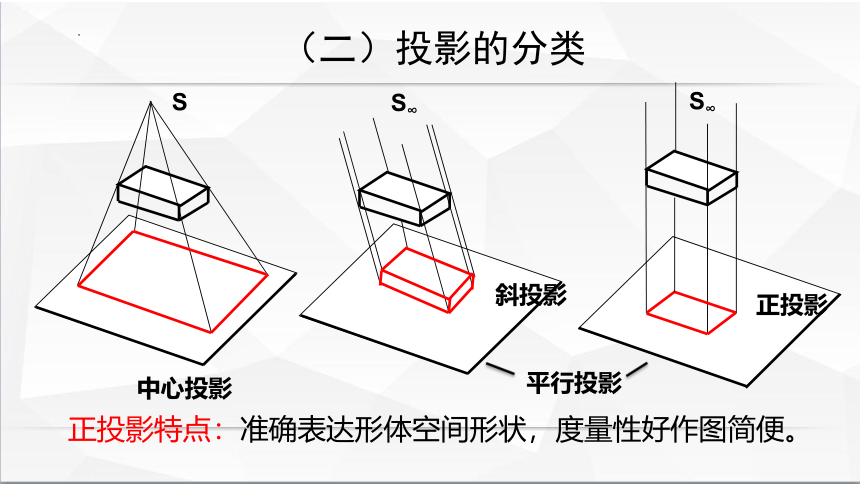

（二）投影的分类
S∞
S∞
中心投影
斜投影
正投影
平行投影
　　正投影特点：准确表达形体空间形状，度量性好作图简便。
S
（三）土建工程中常用的几种投影图
土建工程中常用的投影图是: 正投影图、轴测图、透视图、标高投影图
A、正投影图
B、轴测图
特点:能反映形体的真实形状和大小,
度量性好,作图简便,为工程制图
中经常采用的一种.
特点:具有一定的立体感和直观性,常
作为工程上的辅助性图.

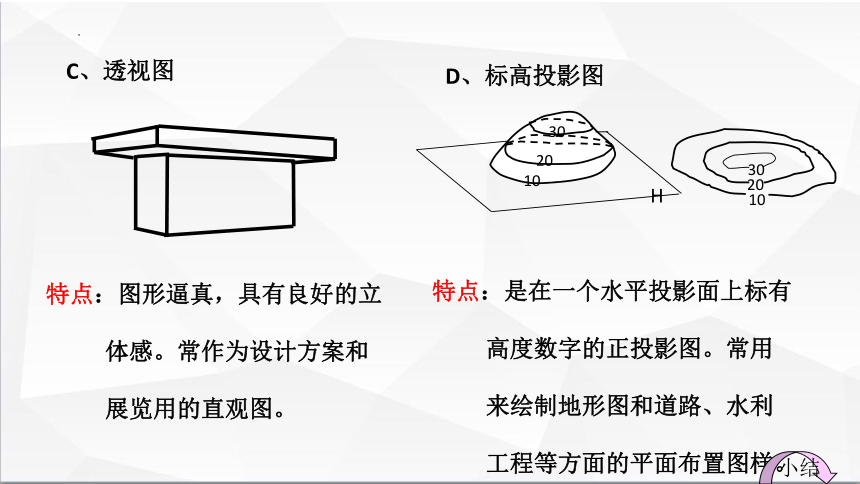

C、透视图
特点：图形逼真，具有良好的立
体感。常作为设计方案和
展览用的直观图。
D、标高投影图
10
20
30
10
20
30
H
特点：是在一个水平投影面上标有
高度数字的正投影图。常用
来绘制地形图和道路、水利
工程等方面的平面布置图样。
小结
二、正投影
垂直
倾斜
实形性
类似性
积聚性
（一）正投影特性
平行
形体的两面投影
（二）不同形体的两面投影比较
思考：要反映形体形状，需要几面投影呢？
水平投影面 H面 H
正立投影面 V面 V
正立投影面 V面 V
水平投影面 H面 H
侧立投影面 W面 W
（三）不同形体的三面投影比较
三面投影体系不仅能确定形体的三个尺度，而且能唯一地确定形体的形状
V
W
H
正立投影面
水平投影面
侧立投影面
X
O
Y
Z
投影轴
（四）三面投影图的形成
1.建立三投影面体系
（四）三面投影图的形成
V
W
H
备注：该图结合网络资料修改
　　　　2. 形体的投影与投影展开　　　
　　　　　　　　　　　　　
V
H
W
2. 形体的投影与投影展开　　　
　　　　　　　　　　　　　
（四）三面投影图的形成
备注：该图结合网络资料修改
3.三面投影图的三等关系　　　
　　　　　　　　　　　　　
（四）三面投影图的形成
高平齐
长对正
宽相等
宽相等
宽度：形体Y轴向尺寸
长度：形体X轴向尺寸
高度：形体Z轴向尺寸
“长对正、高平齐、宽相等”
左
右
上
下
上
下
左
右
前
前
后
后
4. 三投影图的方位关系　　
　　　　　　　　　　　　　
（四）三面投影图的形成
水平投影反映前后左右
正面投影反映上下左右
侧面投影反映上下前后
例
课堂练习
找出三面投影图相对应的立体图
课堂练习
找出三面投影图相对应的立体图
找正确图
小 结
1.投影的形成与分类
投影形成有三要素；投影分中心投影与平行投影(又分正投影与斜投影)，而正投影应用最为广泛。
2.正投影
在正投影中为表达形体的空间形状，一般采用三个投影面上的投影来表示。
绘制或识读正投影时，遵循“长对正、高平齐、宽相等”的投影规律。
作业
1.技能训练手册P11第4题
投影形成有三要素；投影分中心投影与平行投影(又分正投影与斜投影)，而正投影应用最为广泛。
2.正投影
在正投影中为表达形体的空间形状，一般采用三个投影面上的投影来表示。
绘制或识读正投影时，遵循“长对正、高平齐、宽相等”的投影规律。
