第6章 基础与地下室

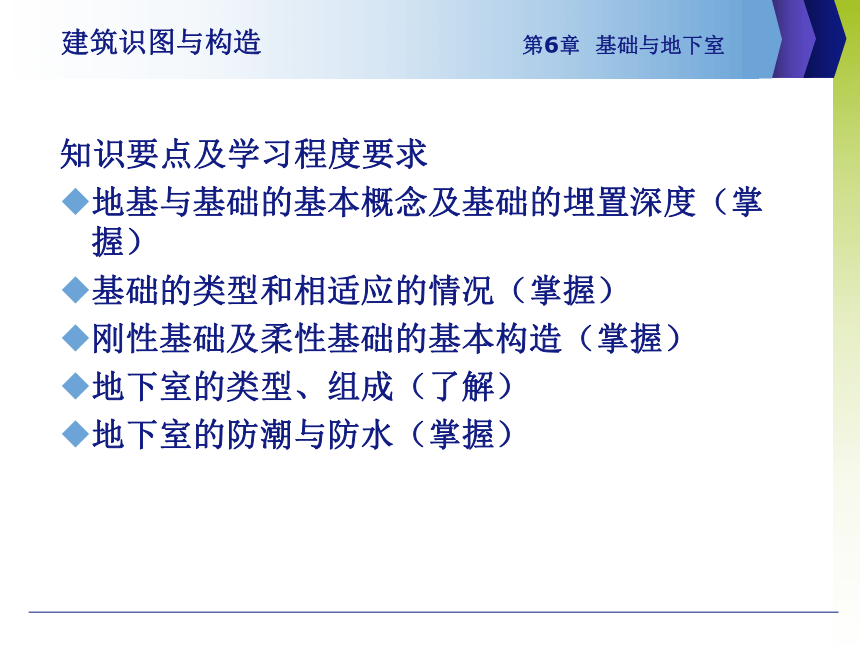

知识要点及学习程度要求
地基与基础的基本概念及基础的埋置深度（掌握）
基础的类型和相适应的情况（掌握）
刚性基础及柔性基础的基本构造（掌握）
地下室的类型、组成（了解）
地下室的防潮与防水（掌握）
建筑识图与构造
第6章 基础与地下室
6．3 基础的分类和构造
6．3．1 按所用材料及受力特点分类
1．刚性基础
由刚性材料制作的基础称为刚性基础。一般指抗压强度高，而抗拉、抗剪强度较低的材料。常用的有砖、灰土、混凝土、三合土、毛石等。
建筑识图与构造

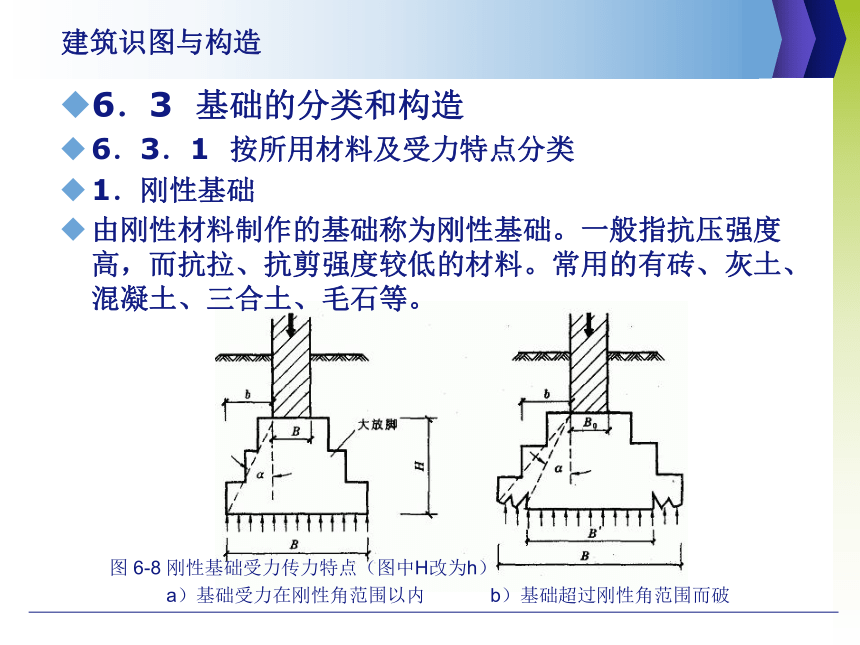

图 6-8 刚性基础受力传力特点（图中H改为h）
　　　a）基础受力在刚性角范围以内 　　b）基础超过刚性角范围而破
建筑识图与构造

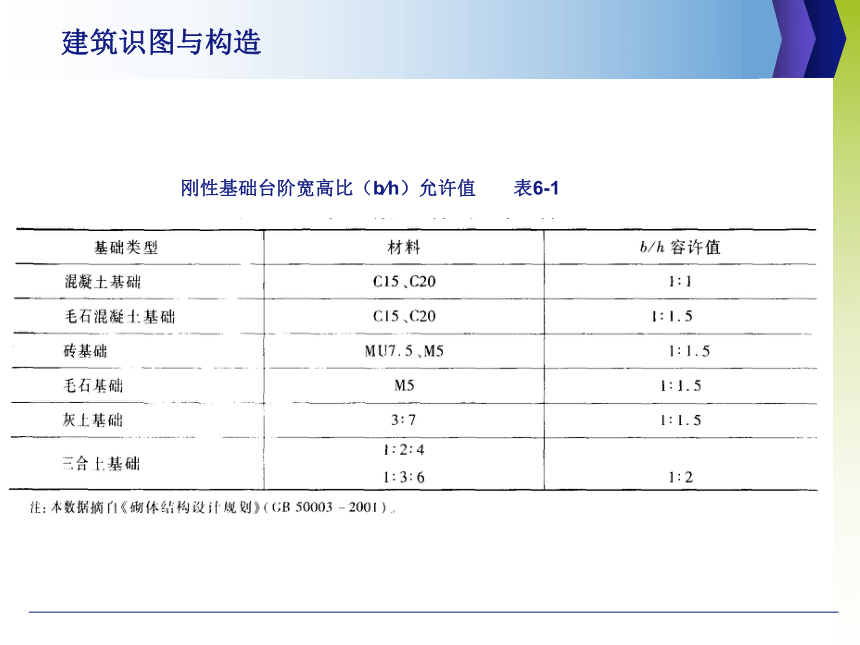

刚性基础台阶宽高比（b∕h）允许值 表6-1
2．柔性基础
建筑识图与构造

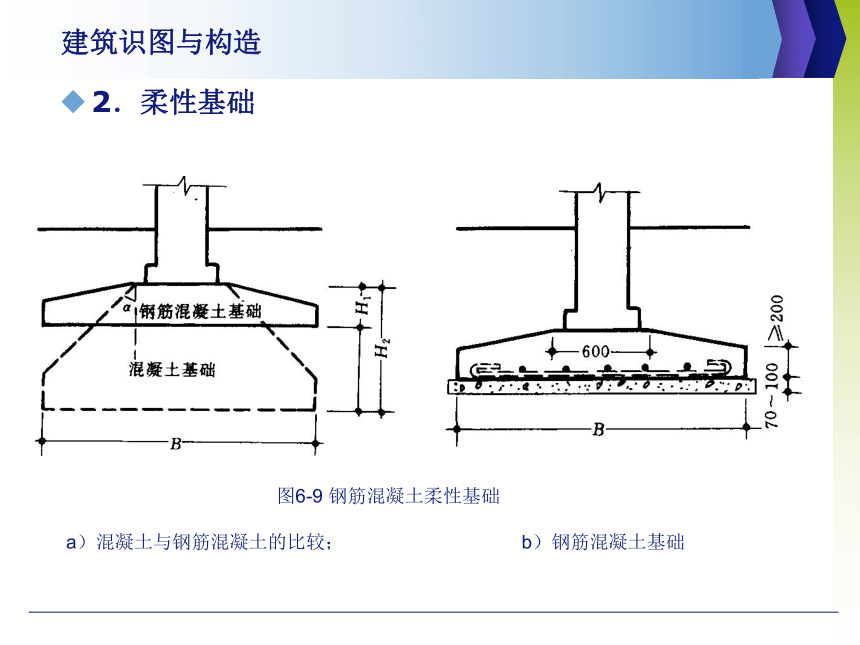

　　　　　　　　　　　图6-9 钢筋混凝土柔性基础
a）混凝土与钢筋混凝土的比较；　　　　　　　　　 b）钢筋混凝土基础
6．3．2 按构造形式分类
1．条形基础
当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，这种基础整体性较好，可缓解局部不均匀沉降，多用于砖混结构。
建筑识图与构造

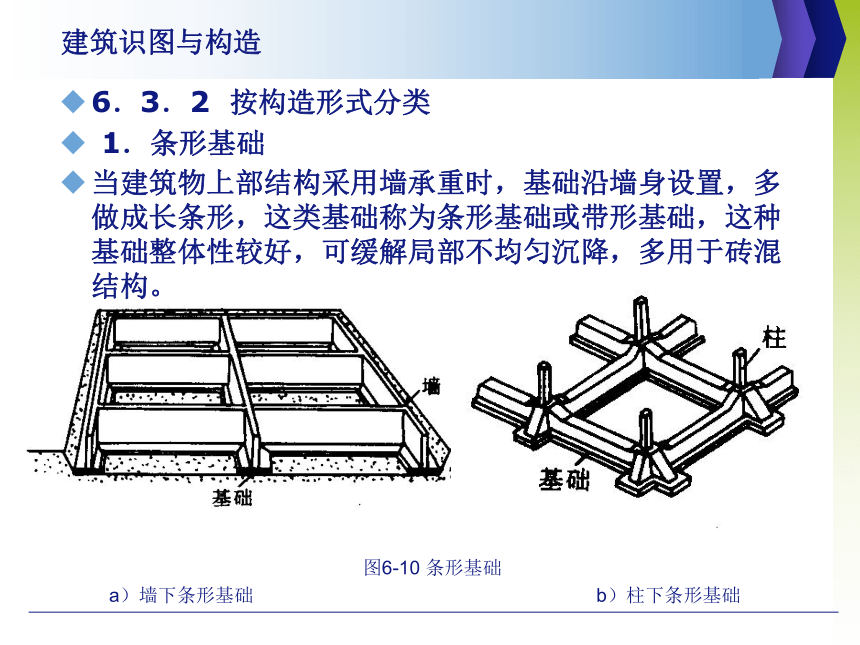

　　　　　　　　　　　　　图6-10 条形基础
a）墙下条形基础 　　　　　　　　　　　　　　　　 b）柱下条形基础
2．独立基础
当建筑物上部采用框架结构或单层排架结构承重时，基础常采用方形或矩的独立式基础，这类基础称为独立式基础或柱式基础。
建筑识图与构造

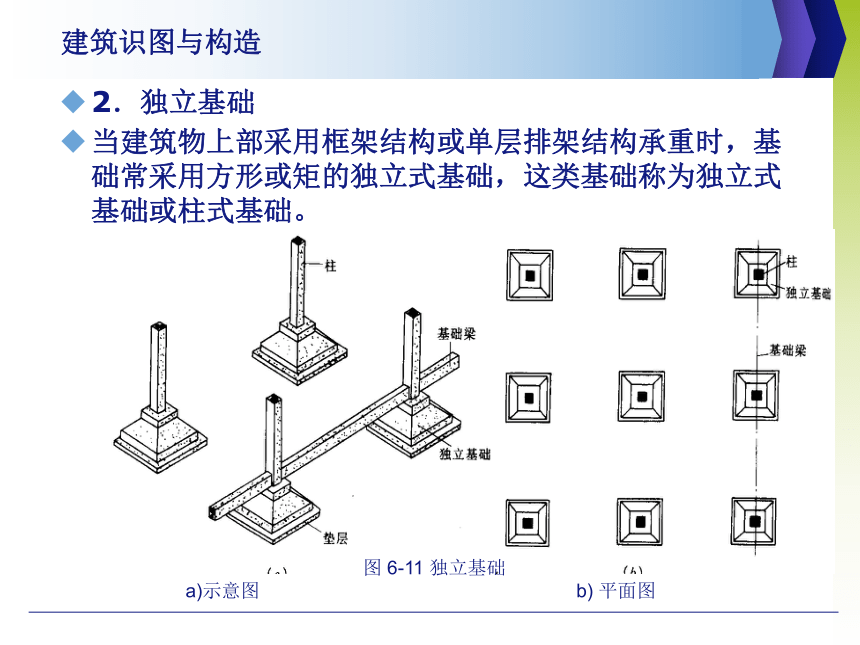

　　　　　　　　　　　　　图 6-11 独立基础
　　　　a)示意图 　　　　　　　　　　　　　　　　b) 平面图
3．井格基础
当地基条件较差或荷载较大时，为了提高建筑物的整体性，防止柱子之间产生不均匀沉降，常将柱下基础沿纵横两个方向扩展连接起来，做成十字交叉的井格基础。
建筑识图与构造
　　　　　　　　　　　　　图6-12 井格基础
　　a）示意 　　　　　　　　　　　　　　　　　　　 b）平面
4．筏片基础
当建筑物上部荷载大，而地基又较弱，这时采用简单的条形基础或井格基础已不能适应地基变形的需要，通常将墙或柱下基础连成一片，使建筑物的荷载承受在一块整板上，形成为筏片基础。筏片基础有平板式和梁板式两种。
建筑识图与构造

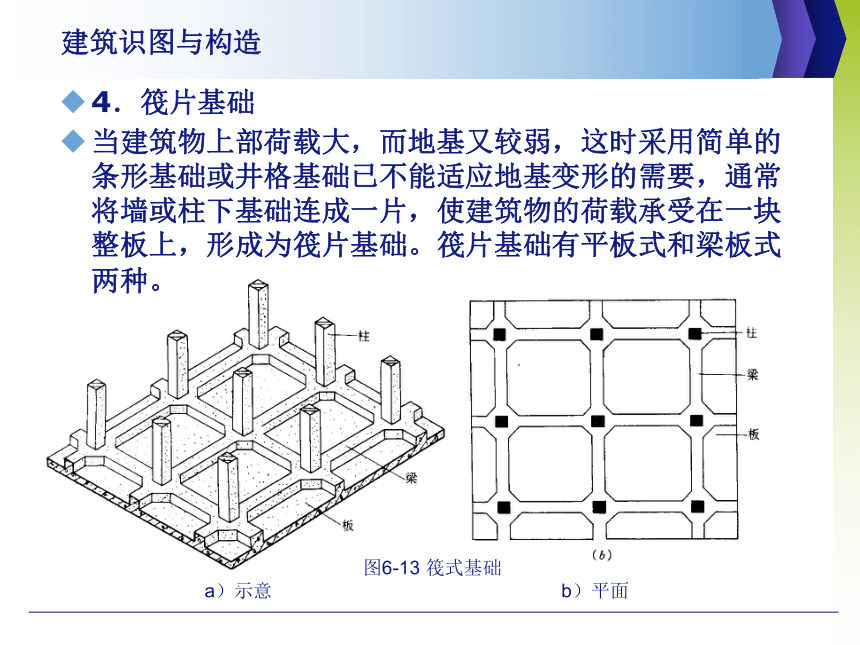

　　　　　　　　　　　　　图6-13 筏式基础
　　　　　a）示意 　　　　　　　　　　　　　　 b）平面　
5．箱形基础
建筑识图与构造
　　　　　　　　　　　　　图6-14 箱形基础
6．桩基础
当建筑物荷载较大，地基的软弱土层厚度在4m以上，基础不能埋在软弱土层内，或对软弱土层进行人工处理困难和不经济时，常采用桩基础。
（1）桩基础的类型
1）按材料不同分为：一般分为木桩、钢筋混凝土桩和钢桩等。
2）按断面形式不同分为：圆形、方形、环形、六角形和工字形等。
3）按施工方法不同分为：打入桩、压入桩、振入桩和灌入桩等。
4）按受力性能不同分为：端承桩和摩擦桩等。
建筑识图与构造
（2）桩基础的组成
建筑识图与构造
　　图6-15 桩基受力类型 　　　　　　　 图 6-16 桩基础的组成
a）摩擦桩 　　　 b）端承桩
6．3．3．刚性基础构造
刚性基础常采用砖、石、灰土、三合土、混凝土等材料，根据这些材料的力学性质要求，在基础设计时，应该严格控制基础的挑出宽度与高度之比，以确保基础底面不产生较大的拉应力。
1．毛石基础
建筑识图与构造
　　　　　　　　　　　　　图6-17 毛石基础
2．砖基础
建筑识图与构造
　　　　　　　　　　　　　图6-18 砖基础
a）2皮砖与1皮砖间隔挑出1/4砖 　　　　　　 b）2皮砖挑出1/4砖
3．灰土与三合土基础
建筑识图与构造
　　　　　　　　　　　图 6-19 灰土与三合土基础
　　a）灰土基础 　　　　　　　　　　　　　　　 b） 三合土基础　
1．4．混凝土基础
建筑识图与构造
　　　　　　　　　　　　　图 6-20 混凝土基础
6．3．3．柔性基础构造
钢筋混凝土柔性基础由于不受刚性角的限制，基础就可以尽量浅埋，这种基础相当于一个倒置的悬臂板，所以，它的截面高度向外逐渐减少，但最薄处的厚度不应小于200mm。
建筑识图与构造
　　　　　　　　　图6-21 钢筋混凝土基础
a）板式基础 　　　　　　　　　　　　　　　　　 b）梁板式基础
6．4．地下室构造
6．4．1．地下室的构造组成
建筑物下部的地下使用空间称为地下室。地下室一般由墙身、底板、顶板、门窗、楼梯等部分组成。
建筑识图与构造
图6-22 地下室示意图 　　　　　　　　 图6-23 地下室的组成
6．4．2．地下室的分类
1．按埋入地下深度的不同分
（1）全地下室
（2）半地下室
2．按使用功能不同分
（1）普通地下室
（2）人防地下室
建筑识图与构造
6．4．3．地下室的构成
地下室一般由墙体、底板、顶板、门窗、楼梯等几部分组成（如图6-23所示）。
建筑识图与构造
　　　　　　　　　　　　图6-24 地下室采光井构造
6．4．3．地下室的防潮
当地下水的常年水位和最高水位都在地下室地面标高以下时，仅受到土层中地潮的影响，这时只需做防潮处理。
建筑识图与构造
　　　　　　　　　　　　图6-25 地下室防潮构造
　　a）墙身防潮 　　　　　　　　　　　　　 b）地坪防潮
6．4．4．地下室的防水
当设计最高地下水位高于地下室地面时，地下室的底板和部分外墙将浸在水中。在水的作用下，地下室的外墙受到地下水的侧压力，底板则受到浮力作用，而且地下水位高出地下室地面愈高，侧压力和浮力就越大，渗水也越严重。因此，必须做好防水处理。常采用卷材防水和混凝土自防水。
建筑识图与构造
1．卷材防水
（1）卷材外防水：卷材防水材料（如改性沥青卷材和高分子卷材）分层贴在结构层外表面的做法称为卷材外防水。
（2）卷材内防水：卷材防水材料分层贴在结构层内表面的做法称为卷材内防水。这种方法施工方便，容易维修，但对防水不利，故常用于修缮工程。
建筑识图与构造
　　　　　　　　　　　　 图6-26 地下室卷材防水构造
a）卷材外防水构造做法 　　　　　 　　　　　 b）卷材内防水构造做法
建筑识图与构造
2．混凝土自防水防水
　　　　　　　　　　图6-27 地下室混凝土自防水构造
