第7章 墙体

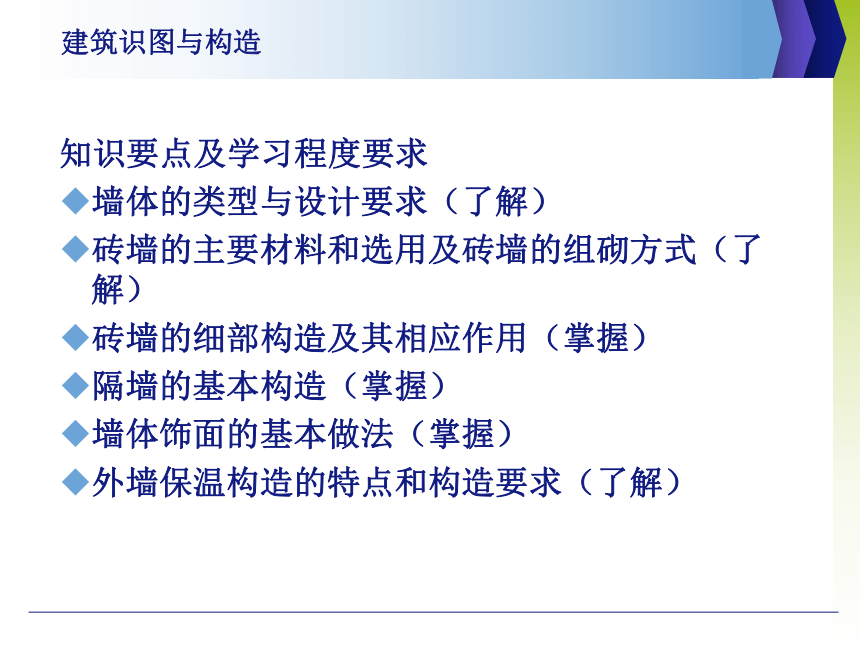

知识要点及学习程度要求
墙体的类型与设计要求（了解）
砖墙的主要材料和选用及砖墙的组砌方式（了解）
砖墙的细部构造及其相应作用（掌握）
隔墙的基本构造（掌握）
墙体饰面的基本做法（掌握）
外墙保温构造的特点和构造要求（了解）
建筑识图与构造

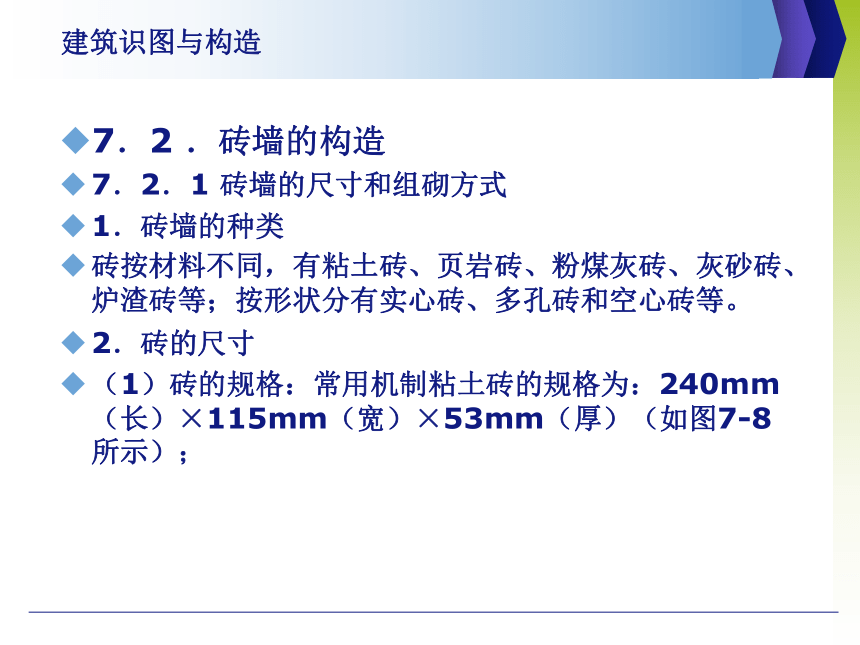

7．2 ．砖墙的构造
7．2．1 砖墙的尺寸和组砌方式
1．砖墙的种类
砖按材料不同，有粘土砖、页岩砖、粉煤灰砖、灰砂砖、炉渣砖等；按形状分有实心砖、多孔砖和空心砖等。
2．砖的尺寸
（1）砖的规格：常用机制粘土砖的规格为：240mm（长）×115mm（宽）×53mm（厚）（如图7-8所示）；
建筑识图与构造

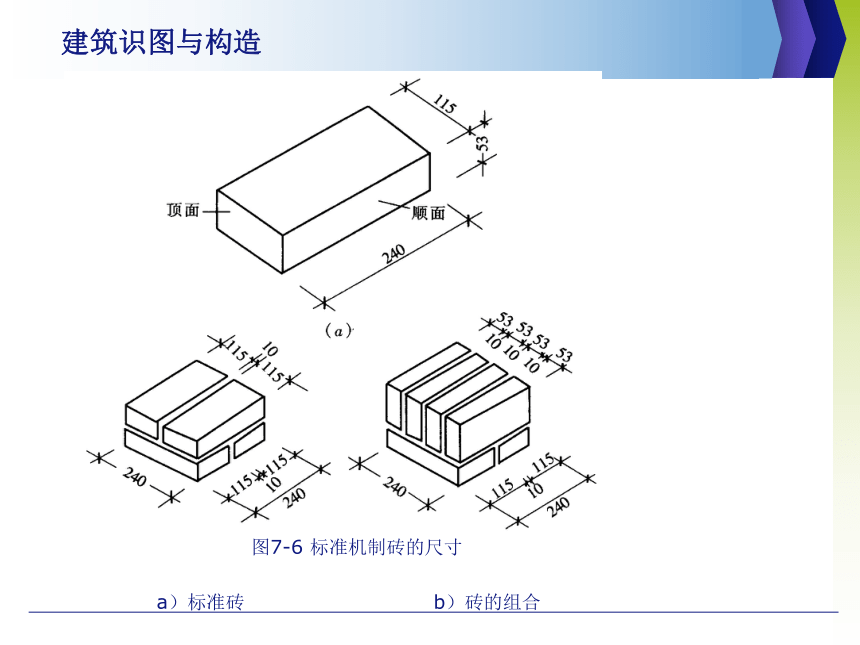

图7-6 标准机制砖的尺寸
a）标准砖 b）砖的组合
建筑识图与构造
承重多孔砖规格为：各地规格不统一，常用的有：240mm（长）×115mm（宽）×90mm（厚）、：190mm（长）×190mm（宽）×90mm（厚）等（如图7-7所示）；
建筑识图与构造

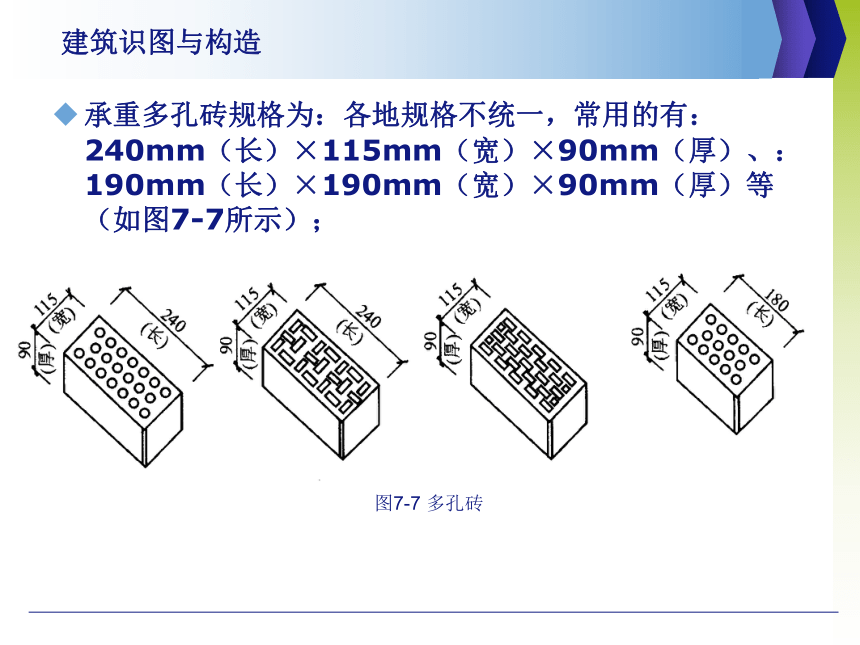

图7-7 多孔砖
水泥砌块规格：各地规格不统一，其中小型空心砌块的常见尺寸为：190mm×190mm×390mm辅助块尺寸为：90mm×190mm×190mm和190×mm190mm×90mm等（如图7-8所示）。
建筑识图与构造
图3-8 各种混凝土小型砌块

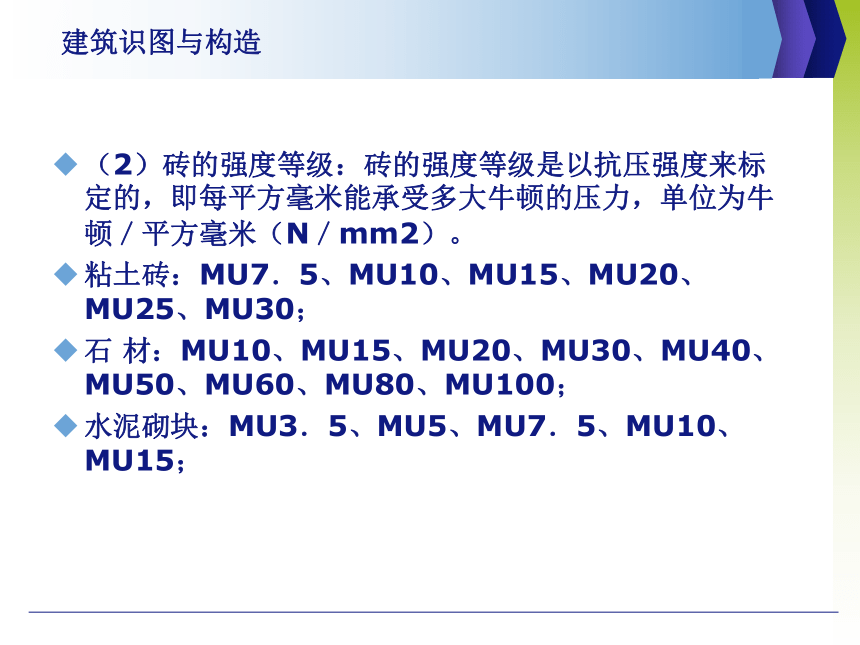

（2）砖的强度等级：砖的强度等级是以抗压强度来标定的，即每平方毫米能承受多大牛顿的压力，单位为牛顿／平方毫米（N／mm2）。
粘土砖：MU7．5、MU10、MU15、MU20、MU25、MU30；
石 材：MU10、MU15、MU20、MU30、MU40、MU50、MU60、MU80、MU100；
水泥砌块：MU3．5、MU5、MU7．5、MU10、MU15；
建筑识图与构造

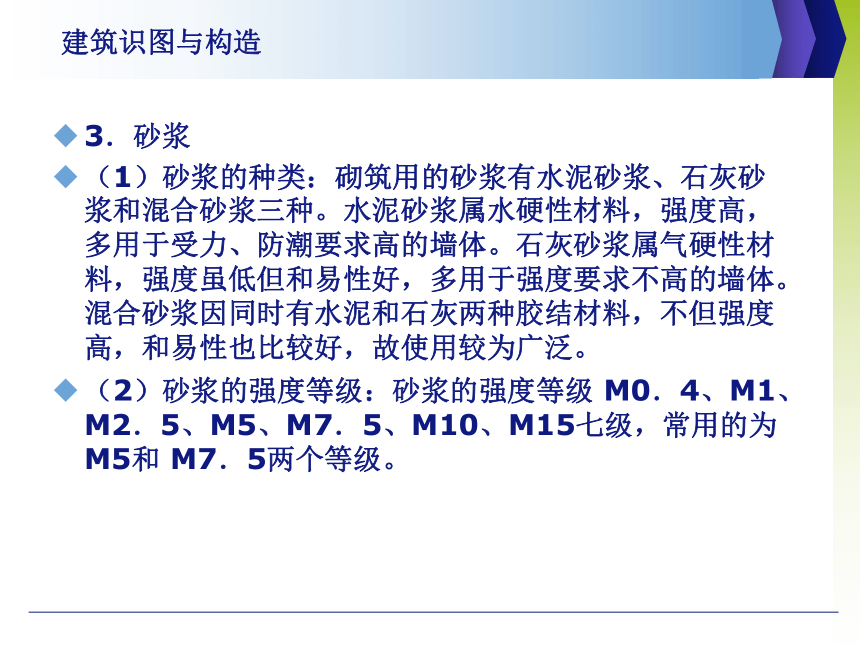

3．砂浆
（1）砂浆的种类：砌筑用的砂浆有水泥砂浆、石灰砂浆和混合砂浆三种。水泥砂浆属水硬性材料，强度高，多用于受力、防潮要求高的墙体。石灰砂浆属气硬性材料，强度虽低但和易性好，多用于强度要求不高的墙体。混合砂浆因同时有水泥和石灰两种胶结材料，不但强度高，和易性也比较好，故使用较为广泛。
（2）砂浆的强度等级：砂浆的强度等级 M0．4、M1、M2．5、M5、M7．5、M10、M15七级，常用的为 M5和 M7．5两个等级。
建筑识图与构造
4．砖墙的厚度
砖墙的厚度除了要满足承载能力、保温、隔热、隔声等方面要求外，还应符合砖的规格。
建筑识图与构造
图7-9墙厚与砖的规格关系
建筑识图与构造
刚性基础台阶宽高比（b∕h）允许值 表6-1
5．砖墙的组砌方式
为了保证墙体的强度，砖砌体的组砌原则是：上下错缝，内外搭砌，缝砂饱满。常用的错缝方法是将丁砖和顺砖上下皮交错砌筑。每排列一层砖称为一皮。
建筑识图与构造
　　　　　　　　　　图7-10砖墙的组砌方式
7．2．2 砖墙的细部构造
1．门窗过梁
过梁是用来支承门窗洞口上部砌体的重量，并把这些荷载传给两端的体墙。过梁的形式很多，常采用的有以下三种：
（1）砖拱过梁
建筑识图与构造
　　　　　　　　　　　　图7-11砖拱过梁的构造
（2）钢筋砖过梁
建筑识图与构造
　　　　　　　　　　　　图7-12钢筋砖过梁的构造（图中M2．5该为M5）
（3）钢筋混凝土砖过梁
建筑识图与构造
　　　　　　　　　　　　图7-13 钢筋混凝土过梁的构造
a）平墙过梁 b）带窗套过梁 c）带窗楣过梁
2．窗台
窗台是位于窗洞口下部的构造，分内外两种。外窗台的主要作用是排除雨水、保护墙面。设于窗内的为内窗台，主要用于放置物品和观赏性盆花等。
窗台有悬挑和不悬挑两种。此外，做窗台排水坡度抹灰时，一定要将灰浆嵌入窗下槛灰口内，以防雨水顺缝渗入室内。
建筑识图与构造
　　　　　　　　　　　　　 图7-14窗台的构造
a）不悬挑窗台 b）粉滴水的悬挑窗台 c）侧砌砖窗台 d）预制钢筋混凝土窗台
3．勒脚
勒脚是外墙墙身接近室外地面的部分，为防止雨水上溅墙身和机械力等的影响，不仅要求墙脚坚固耐久还应该防止受潮。一般采用以下几种构造做法。
（1）抹灰（2）贴面（3）勒脚采用石材
勒脚高度，一般应距室外地坪500以上，可兼顾建筑立面效果，做到窗台或更高。
建筑识图与构造
　　　　　　　　　　　　　图7-15 勒脚的构造
a）抹灰 b）贴面 c）石才砌筑
4．防潮层
（1）防潮层的位置：当地面垫层采用混凝土等不透水材料时，防潮层的位置应设在地面垫层范围以内，通常在－0．060m标高处设置。
建筑识图与构造
　 图7-16墙身防潮层的位置
a)不透水地面 b) 透水地面 c)地面有高差
（2）防潮层的做法常用的有以下几种：
1）防水砂浆防潮层：采用1：2～1：3水泥砂浆加水泥用量3%～5％防水剂，厚度为20mm～25mm或用防水砂浆砌三皮砖作防潮层。此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果，适用于一般性建筑。
2）细石混凝土防潮层：采用60mm厚的细石混凝土带，内配三根φ6受力钢筋，分布为φ6@250。其防潮性能好，适用于重要建筑及地震区。
3）油毡防潮层：先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。
4）基础圈梁代替防潮层：当基础顶面设有钢筋混凝土地圈梁时，可以不设防潮层，地圈梁顶标高应低于室内地坪60mm。
建筑识图与构造
5．散水与明沟
房屋四周可采取散水或明沟排除地面积水，以防止基础发生不均匀沉降。当屋面为有组织排水时一般设明沟或暗沟，也可设散水。屋面为无组织排水时一般设散水，但应加滴水砖（石）带。散水的做法：
（1）混凝土散水（2）铺砖散水（3）块石散水
散水应设置不小于3%～5%的排水坡度。一般散水宽600mm～1000mm，并应大于房屋挑檐200mm，且应大于基础底外缘200 mm，以防止檐口雨水滴入土中浸泡基础，一般散水宽600mm～1000mm（如图7-17a、b）。散水与外墙交接处应设分格缝，分格缝用弹性材料嵌缝，防止外墙下沉时将散水拉裂。散水整体面层纵向距离每隔6m～12m做一道伸缩缝。
建筑识图与构造
建筑识图与构造
　　　　　　　　　　　图3-17 明沟与散水
a）砖砌明沟 b）砖铺散水
建筑识图与构造
　　　　　　　　　　 图3-17 明沟与散水
c）混凝土明沟 d）混凝土散水
明沟的构造做法可用砖砌、石砌、混凝土现浇，沟底应做纵坡，坡度为0．5%～1%，宽度为220mm～350mm（如图7-17c、d所示）。
图7-18 壁柱和门垛
6．墙身加固
（1）增加壁柱和门垛
建筑识图与构造
（2）设置圈梁
1）圈梁的设置要求
圈梁是沿外墙四周及部分内墙设置在楼板处的连续闭合的梁，可提高建筑物的空间刚度及整体性，增加墙体的稳定性。减少由于地基不均匀沉降而引起的墙身开裂。圈梁的数量与抗震设防等级和墙体的布置有关，一般情况下，檐口和基础处必须设置，其余楼层可隔层设置，设防等级高的则需层层设置。
建筑识图与构造
2）圈梁的构造
圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。
建筑识图与构造
a） b） c）
图7-19圈梁构造
a）钢筋砖圈梁 b）预制楼板的钢筋混凝土圈梁 c）现浇楼板的钢筋混凝土圈梁
建筑识图与构造
当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，其配筋和混凝土强度等级
均不变。搭接长度不小于lm，且应大于两梁高差的2倍，（如图3-20所示）。但对有抗震要求的建筑物圈梁不宜被洞口截断。
图7-20附加圈梁构造
（3）加设构造柱
1）构造柱的设置要求
由于建筑物的层数和地震烈度不同，构造柱的设置要求也不相同。一般在建筑物的四角和对应转角处，内外墙交接处，以及楼梯间、电梯间的四个角，楼梯段上下端对应的墙体处、长墙中部和较大洞口两侧等位置设置构造柱。
2）构造柱的构造如（如图7-21所示） ① 构造柱最小截面为180mm×240mm，纵向钢筋宜用4φ12，箍筋φ6@250mm，且在柱上下端宜适当加密。房屋角的构造柱可适当加大截面及配筋。② 构造柱与墙连结处宜砌成马牙槎，并应沿墙高每500mm设2φ6拉接筋，每边伸人墙内不少于1000mm，用不低与C15的混凝土逐段现浇（如图7-21所示）。
建筑识图与构造
③ 构造柱可不单独设基础，但应伸入室外地坪下500mm，或锚入基础梁内。
建筑识图与构造
　　　　　　　　　　　　图7-21 构造柱构造
