第5章 建筑工程图

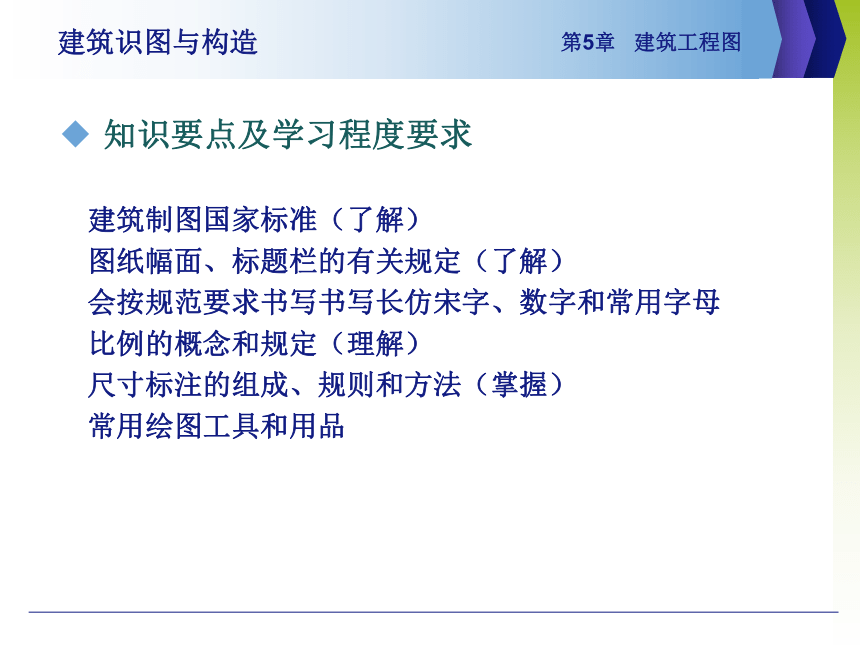

知识要点及学习程度要求
建筑制图国家标准（了解）
图纸幅面、标题栏的有关规定（了解）
会按规范要求书写书写长仿宋字、数字和常用字母
比例的概念和规定（理解）
尺寸标注的组成、规则和方法（掌握）
常用绘图工具和用品
建筑识图与构造
第5章 建筑工程图

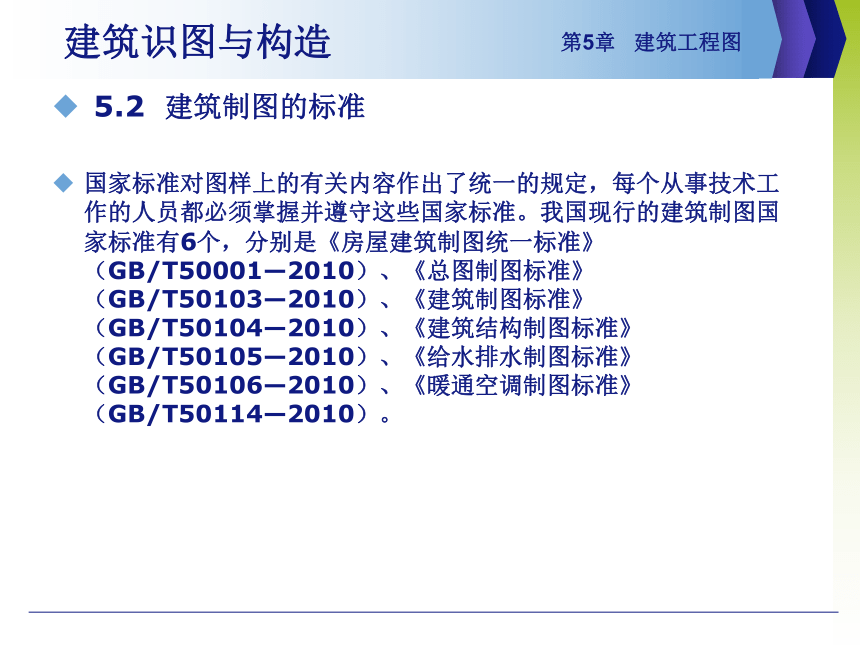

5.2 建筑制图的标准
国家标准对图样上的有关内容作出了统一的规定，每个从事技术工作的人员都必须掌握并遵守这些国家标准。我国现行的建筑制图国家标准有6个，分别是《房屋建筑制图统一标准》（GB/T50001—2010）、《总图制图标准》（GB/T50103—2010）、《建筑制图标准》（GB/T50104—2010）、《建筑结构制图标准》（GB/T50105—2010）、《给水排水制图标准》（GB/T50106—2010）、《暖通空调制图标准》（GB/T50114—2010）。
建筑识图与构造
第5章 建筑工程图

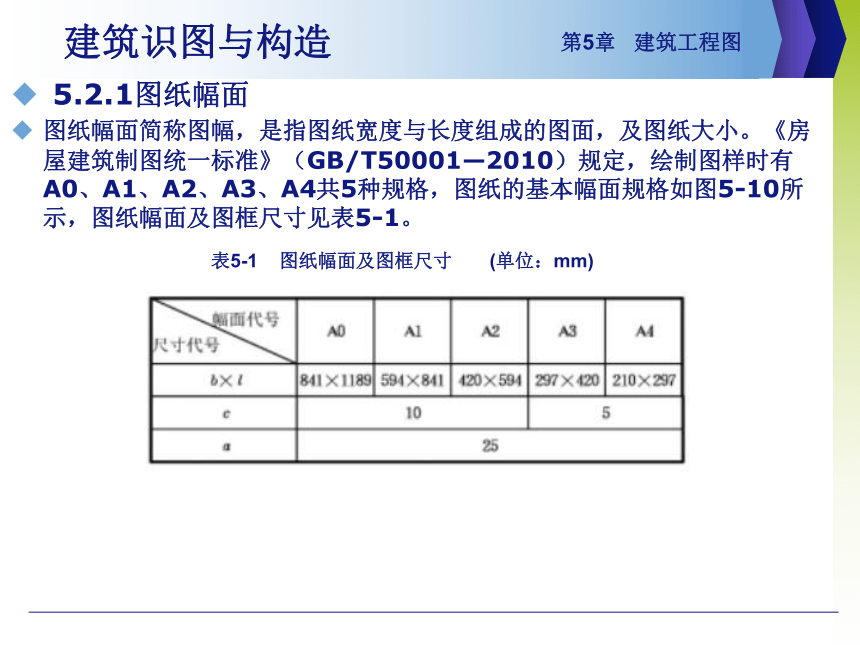

5.2.1图纸幅面
图纸幅面简称图幅，是指图纸宽度与长度组成的图面，及图纸大小。《房屋建筑制图统一标准》（GB/T50001—2010）规定，绘制图样时有A0、A1、A2、A3、A4共5种规格，图纸的基本幅面规格如图5-10所示，图纸幅面及图框尺寸见表5-1。
建筑识图与构造
表5-1 图纸幅面及图框尺寸 (单位：mm)
第5章 建筑工程图
建筑识图与构造

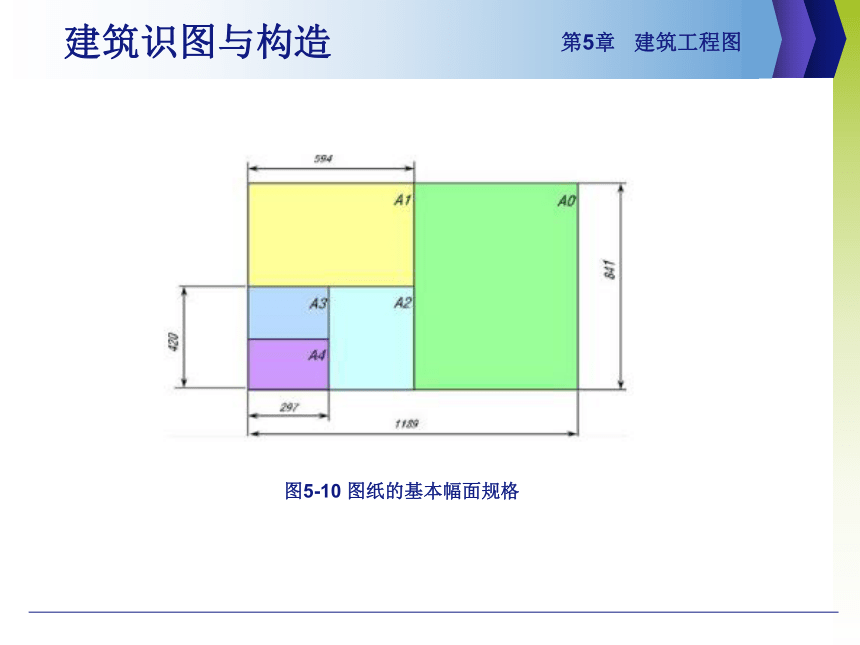

图5-10 图纸的基本幅面规格
第5章 建筑工程图

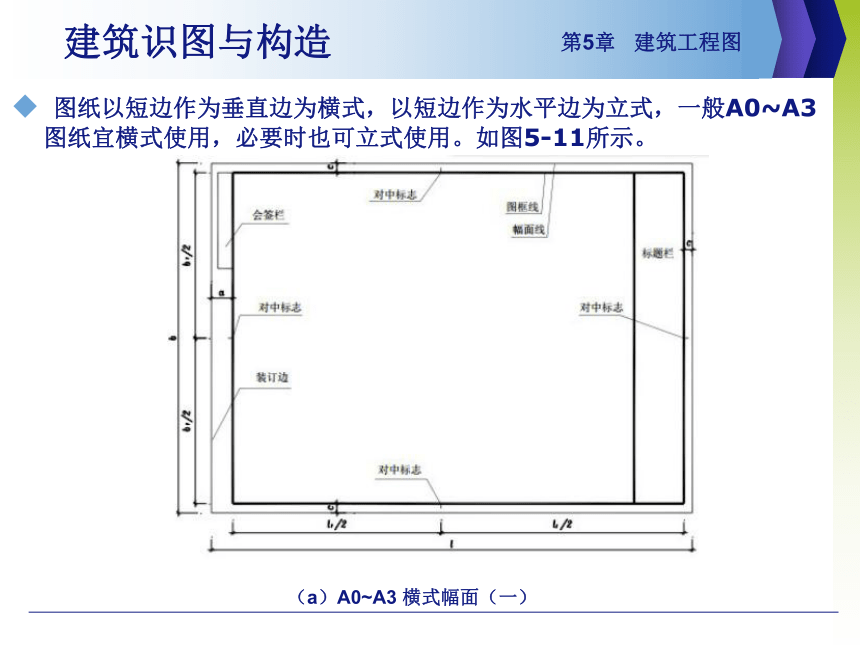

图纸以短边作为垂直边为横式，以短边作为水平边为立式，一般A0~A3图纸宜横式使用，必要时也可立式使用。如图5-11所示。
建筑识图与构造
（a）A0~A3 横式幅面（一）
第5章 建筑工程图
建筑识图与构造

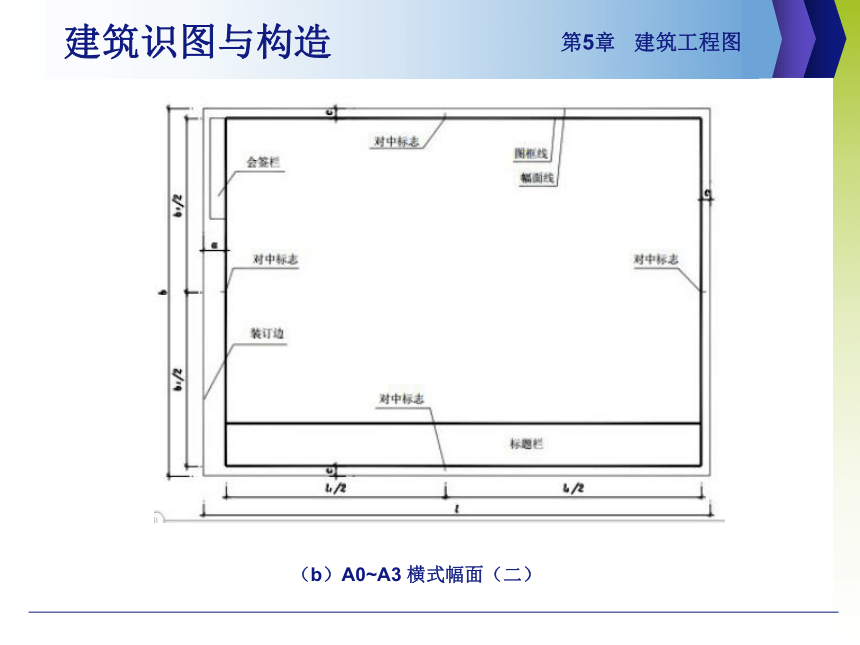

（b）A0~A3 横式幅面（二）
第5章 建筑工程图
建筑识图与构造
（d）A0~A4 立式幅面（二）
第5章 建筑工程图

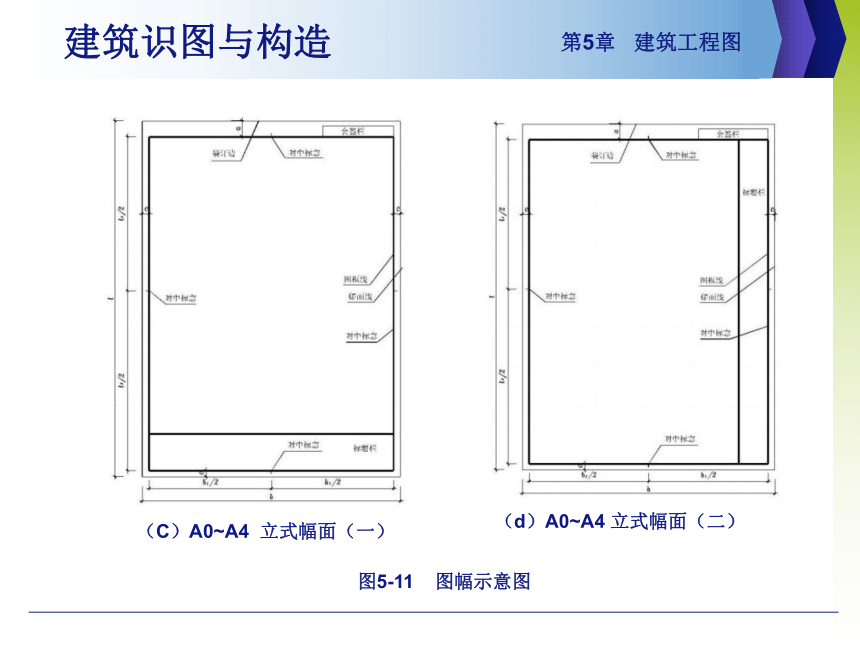

（C）A0~A4 立式幅面（一）
图5-11 图幅示意图

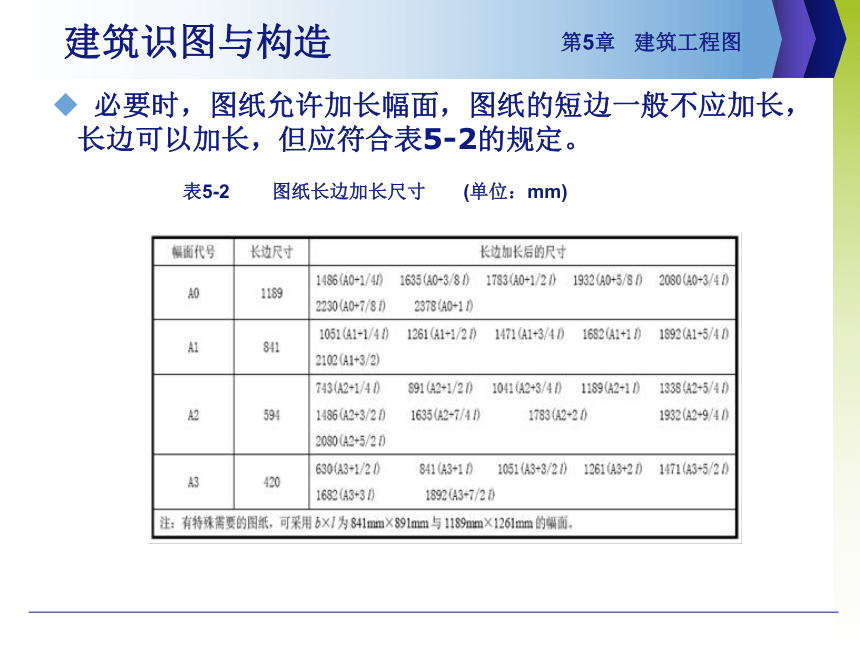

必要时，图纸允许加长幅面，图纸的短边一般不应加长，长边可以加长，但应符合表5-2的规定。
建筑识图与构造
表5-2 图纸长边加长尺寸 (单位：mm)
第5章 建筑工程图

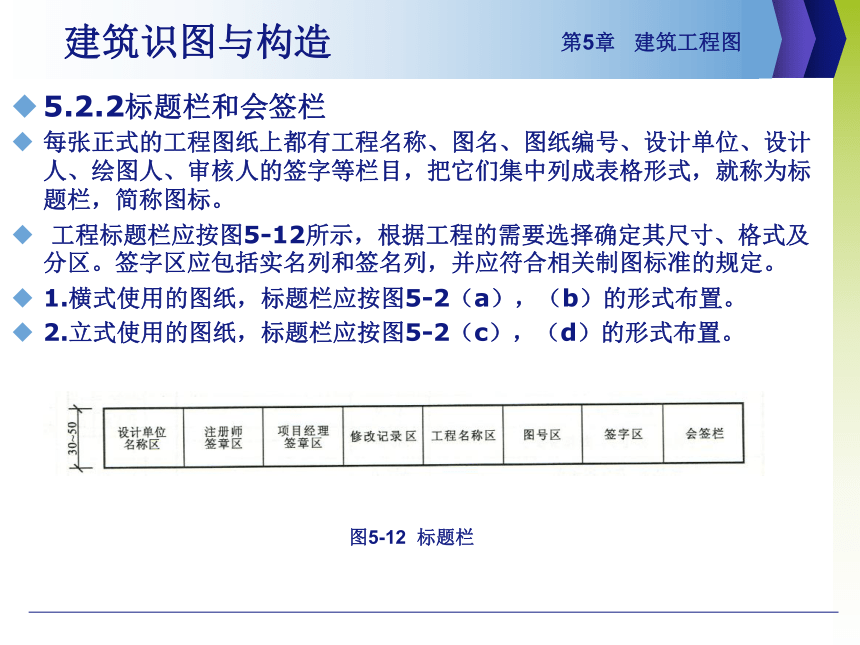

5.2.2标题栏和会签栏
每张正式的工程图纸上都有工程名称、图名、图纸编号、设计单位、设计人、绘图人、审核人的签字等栏目，把它们集中列成表格形式，就称为标题栏，简称图标。
工程标题栏应按图5-12所示，根据工程的需要选择确定其尺寸、格式及分区。签字区应包括实名列和签名列，并应符合相关制图标准的规定。
1.横式使用的图纸，标题栏应按图5-2（a），（b）的形式布置。
2.立式使用的图纸，标题栏应按图5-2（c），（d）的形式布置。
建筑识图与构造
图5-12 标题栏
第5章 建筑工程图

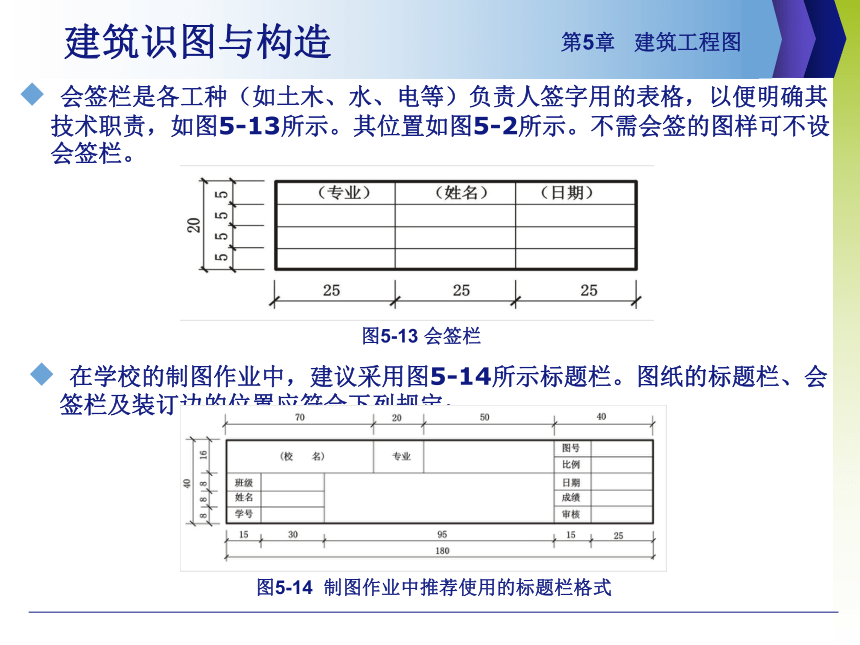

会签栏是各工种（如土木、水、电等）负责人签字用的表格，以便明确其技术职责，如图5-13所示。其位置如图5-2所示。不需会签的图样可不设会签栏。
建筑识图与构造
图5-13 会签栏
第5章 建筑工程图
在学校的制图作业中，建议采用图5-14所示标题栏。图纸的标题栏、会签栏及装订边的位置应符合下列规定：
图5-14 制图作业中推荐使用的标题栏格式

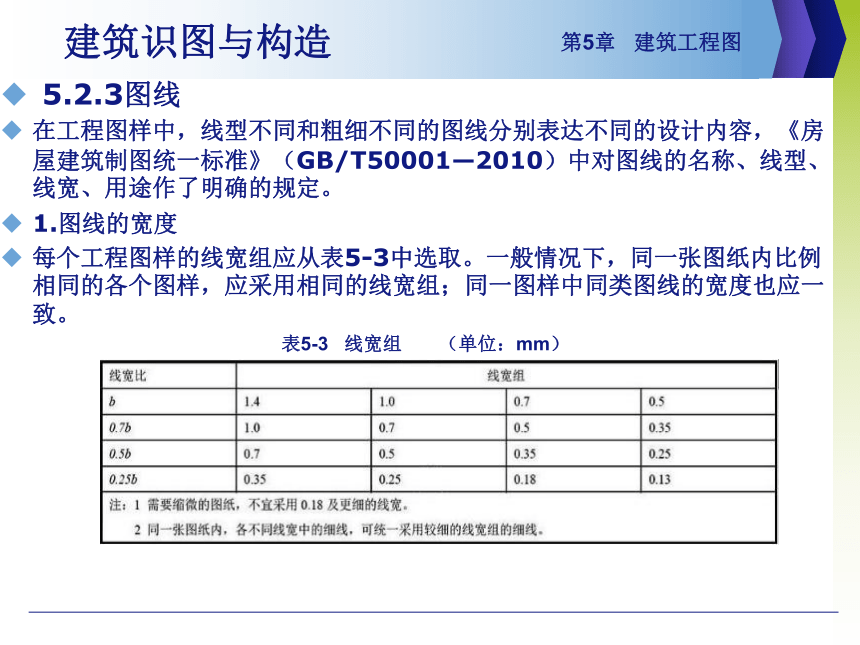

5.2.3图线
在工程图样中，线型不同和粗细不同的图线分别表达不同的设计内容，《房屋建筑制图统一标准》（GB/T50001—2010）中对图线的名称、线型、线宽、用途作了明确的规定。
1.图线的宽度
每个工程图样的线宽组应从表5-3中选取。一般情况下，同一张图纸内比例相同的各个图样，应采用相同的线宽组；同一图样中同类图线的宽度也应一致。
建筑识图与构造
表5-3 线宽组 （单位：mm）
第5章 建筑工程图
图纸的图框线和标题栏线,可采用表5-4的线宽。
建筑识图与构造
表5-4 图框线、标题栏线的宽度 （单位：mm）
第5章 建筑工程图
图纸的图框线和标题栏线,可采用表5-4的线宽。
表5-4 图框线、标题栏线的宽度 （单位：mm）
2.图线的类型
《房屋建筑制图统一标准》（GB/T 50001—2010）中对图线的名称、线型、线宽、用途作了明确的规定，见表5-5
建筑识图与构造
表5-5 图线的类型和用途
第5章 建筑工程图
3.图线的画法（图5-15）
(1)相互平行的图线，其间隙不宜小于其中的粗线宽度，且不小于0.7mm。
(2)虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。
(3)单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
(4)单点长画线或双点长画线的两端，不应是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。
(5)虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线为实线的延长线时，不得与实线连接。
(6)图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
建筑识图与构造
第5章 建筑工程图
建筑识图与构造
图5-15 图线交接的画法举例
第5章 建筑工程图
5.2.4字体
在建筑工程图样上，除了用图线画出图形外，还使用不同的字体进行描述。图样上常用的字体有汉字、阿拉伯数字、拉丁字母，有时也会出现罗马数字、希腊字母等。
（一）汉字
建筑工程图样及说明中的文字宜采用长仿宋体，宽度与高度的关系应符合表5-6的规定。
建筑识图与构造
表5-6 长仿宋体字高与宽关系表 （单位：mm）
第5章 建筑工程图
字体的号数即字高的毫米数。文字的高度应从3.5mm，5mm，7mm，10mm，14mm，和20mm，且字高为字高的√2。如需书写更大的字，其高度应按√2的比值递增。
在图样上书写的字体应横平竖直，起落有锋，，填满方格，结构匀称。
汉字的简化书写，必须遵守国务院公布的《汉字简化方案》和有关规定。
长仿宋体字的基本笔画有点、横、竖、撇、捺、挑、钩、折八种，见表5-7.长仿宋体字例，见图5-7
建筑识图与构造
表5-7 仿宋体字基本笔画的写法
第5章 建筑工程图
书写长仿宋字时，要注意字形结构，见图 5-16。书写时特别要注意起笔、落笔、转折和收笔，务必做到干净利落，笔划不可有歪曲、重迭和脱节等现象。同时要根据整体结构的类塑特点，灵活地调整笔划间隔，以增强整字的匀称和美观。要写好长仿宋字，平时应该多看、多写，并且持之以恒。
建筑识图与构造
图5-16 长仿宋体字例
第5章 建筑工程图
（二）字母与数字
拉丁字母、阿拉伯数字与罗马字母等应写成等线体，有一般字体和窄体字两种，其书写规则应符合表5-8的规定。
建筑识图与构造
表5-8 拉丁字母、阿拉伯数字与罗马数字书写规则
第5章 建筑工程图
拉丁字母、阿拉伯数字与罗马数字等可以写成直体或斜体，如需写成斜体，应从字的底线逆时针向上斜75°，斜体字的高度与宽度应于相应的直体字相等，字高应不小于2.5mm，数字和字母的字例如图5-17所示。
建筑识图与构造
（a）阿拉伯数字的书写
第5章 建筑工程图
图5-17 数字和字母的书写
（b）大写拉丁字母的书写
5.2.5比例
当工程形体与图幅尺寸相差太大时，需要按比例缩小或放大绘制在图纸上。图样的比例是指图形与其实物相对应的要素的线性尺寸之比=图距∶实距。比例的大小，是指比值的大小，如1∶50大于1∶100。比例应注写在图名的右侧，与字的基准线取平，字高比图名的字高小一号或二号，比例的注写见图5-18。
建筑识图与构造
图5-18 比例的注写
第5章 建筑工程图
绘图所用的比例，应根据图样的用途以及绘制对象的复杂程度选用，常用的比例见表5-9所示。
建筑识图与构造
表5-9 绘图所用的比例
第5章 建筑工程图
5.2.6尺寸标注
图纸上的图形只能表达物体的形状，不能表示形体的大小和位置关系，形体的大小和位置是通过尺寸标注来表示的。图中的尺寸数值，表明物体的真实大小，与绘图时所用的比例无关。建筑施工是根据施工图样上标注的尺寸进行的。因此，尺寸是施工的重要依据，在绘制建筑施工图样时，除了画出物体的形状外，还必须标注尺寸。
（一）尺寸的组成。
图样上一个完整的尺寸标注一般由尺寸线、尺寸界线、尺寸起止符号和尺寸数字四部分组成，如图5-19所示。
建筑识图与构造
第5章 建筑工程图
1. 尺寸线 尺寸线用来表示尺寸的方向。尺寸线用细实线绘制，应与被注长度平行，与尺寸界线垂直相交，且不得超出尺寸界线，尺寸线与图样轮廓线之间的距离一般以不小于10mm为宜。
2. 尺寸界线 尺寸界线用来限定所注尺寸的范围。尺寸界线用细实线绘制，一般应与被注长度垂直，其一端距图形轮廓线不小于2mm，另一端超过尺寸线2～3mm。
建筑识图与构造
图5-19 尺寸的组成
第5章 建筑工程图
尺寸界线要用细实线从线段的两端垂直地引出，尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交，尺寸界线有时可用图形线代替，但要注意在尺寸数字处的图例线应断开，以避免尺寸数字与图例线相混淆(见图5-20、图5-21)。
建筑识图与构造
（a）尺寸不宜与图线相交 (b)尺寸数字处图线应断开
图5-20 尺寸数字的注写
第5章 建筑工程图
3.尺寸起止符号 尺寸起止符号用来表示尺寸的起止。尺寸线与尺寸界线的相交点是尺寸的起止点，在起止点处用中实线画出，长约2～3mm，方向应与尺寸界线顺时针方向成45°角。
4.尺寸数字 尺寸数字在建筑图样上表示工程形体的实际大小。一律用阿拉伯数字书写，应尽量注写在尺寸线上方的中部，水平方向的尺寸，尺寸数字要写在尺寸线的上面，字头朝上；竖直方向的尺寸，尺寸数字要写在尺寸线的左侧，字头朝左（见图5-19）；倾斜方向的尺寸，尺寸数字的方向应按图5-21的规定书写，尺寸数字在图中所示30°阴影线范围内时可按图5-21的形式书写。
尺寸数字如果没有足够的注写位置时，两边的尺寸可以注写在尺寸界线的外侧，中间相邻的尺寸可以错开注写，见图5-22。
建筑识图与构造
第5章 建筑工程图
建筑识图与构造
图5-21 尺寸数字的方向
第5章 建筑工程图
图5-22 小尺寸数字的注写位置
（二）尺寸标注
1.尺寸的排列与布置
若尺寸线分几层排列时，应从被标注的图样轮廓线由近向远整齐排列，较小尺寸离轮廓线较近，较大尺寸离轮廓线较远。图样轮廓线以外的尺寸，距图样最外轮廓之间的距离，不宜小于10mm，平行排列的尺寸线的间距要一致，约7～10mm，见图5-23。
建筑识图与构造
图5-23 尺寸的排列
第5章 建筑工程图
2.半径、直径和球体的尺寸标注
半圆或小于半圆的圆弧，一般应标注半径尺寸，尺寸线的一端从圆心开始，另一端用箭头指向圆弧，在半径数字前加注半径符号“R”，较小圆弧的半径数字可引出标注；较大圆弧的尺寸线，可画成折断线。如图5-24所示。
建筑识图与构造
图5-24 半径的尺寸标注
第5章 建筑工程图
标注圆（或者大于半圆的圆弧）要标注直径。直径的尺寸线是通过圆心的倾斜的细实线（圆的中心线不可作为尺寸线），尺寸界线即为圆周，两端的起止符号规定用箭头（箭头的尖端要指向圆周），尺寸数字一般注写在圆的里面并且在数字前面加注直径代号“ ”。较小圆的尺寸可标注在圆外（见图5-25）。
建筑识图与构造
图 5-25 直径的尺寸标注
第5章 建筑工程图
球体的尺寸标注应在其直径和半径前加注字母“S”，如图5-26所示。
建筑识图与构造
图5-26 球体的尺寸标注
第5章 建筑工程图
3.弧长、弦长的尺寸标注
标注圆弧的弧长时，尺寸界线垂直于该圆弧的弦，尺寸线在该圆弧的同心圆上，起止符号为箭头，弧长数字的上方要加注圆弧符号，见图5-27
标注圆弧的弦长时，尺寸界线垂直于该弦直线，尺寸线平行于该弦直线，起止符号为45 短划(标注方法同线段尺寸完全一样)，见图5-28。
建筑识图与构造
图5-27弧长的标注 图5-28 弦长的标注图
第5章 建筑工程图
4. 角度、坡度的尺寸标注
角度的尺寸线应以圆弧表示，该圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。起止符号应以箭头表示，角度数字应按水平书写，见图5-29。
标注坡度时，在坡度数字下加上坡度符号。坡度符号为指向下坡的单面箭头。坡度也可以用直角三角形形式标注，见图5-30。
建筑识图与构造
图5-30 坡度的标注方法
第5章 建筑工程图
5-29 角度的标注方法
5.尺寸的简化标注
（1）单线图尺寸
杆件或管线的长度，在单线图上(桁架简图、钢筋简图、管线图等)，可直接将尺寸数字沿杆件或管线的一侧注写，见5-31。
建筑识图与构造
图5-31 单线图尺寸标注
第5章 建筑工程图
（2）连排等长尺寸
连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注（见图5-32）。
（3）相同要素尺寸
构配件内的构造要素(如孔、槽等)若相同，也可用“个数×相同要素尺寸”的形式标注，见图5-33。
建筑识图与构造
图5-32 等长尺寸简化标注
第5章 建筑工程图
图5-33相同要素尺寸标注
（4）对称构件尺寸
对称构(配)件采用对称省略画法时，该对称构(配)件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，注写位置应与对称符号对直（见图5-34）。
6.相似构件尺寸
两个构(配)件，如仅个别尺寸数字不同，可在同一图样中，将其中一个构(配)件的不同尺寸数字注写在括号内，该构（配）件的名称也注写在名称的括号内（见图5-35）。
建筑识图与构造
图5-34 对称构件的尺寸标注
第5章 建筑工程图
图5-35 相似构件的尺寸标注
