(共12张PPT)

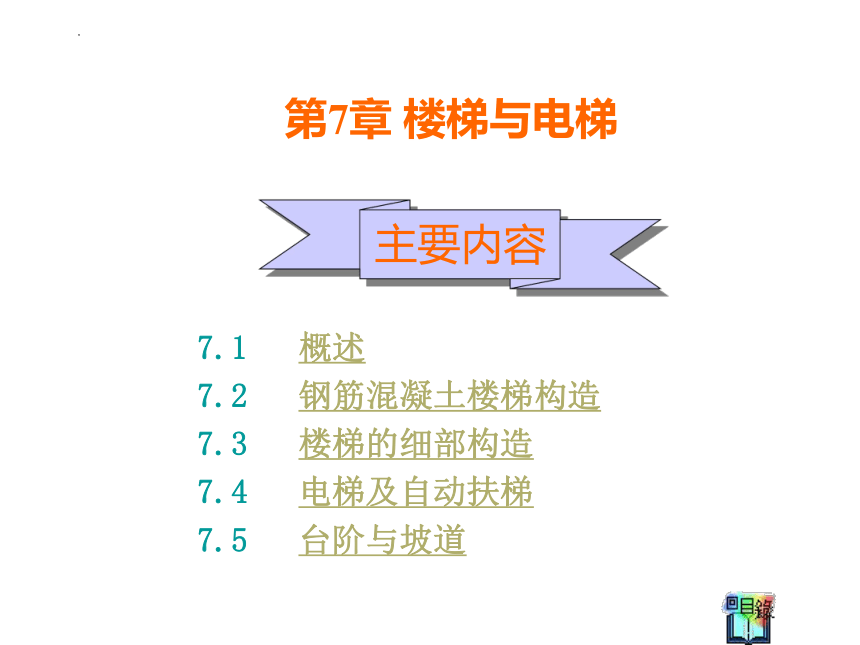

7.1 概述
7.2 钢筋混凝土楼梯构造
7.3 楼梯的细部构造
7.4 电梯及自动扶梯
7.5 台阶与坡道
主要内容
第7章 楼梯与电梯

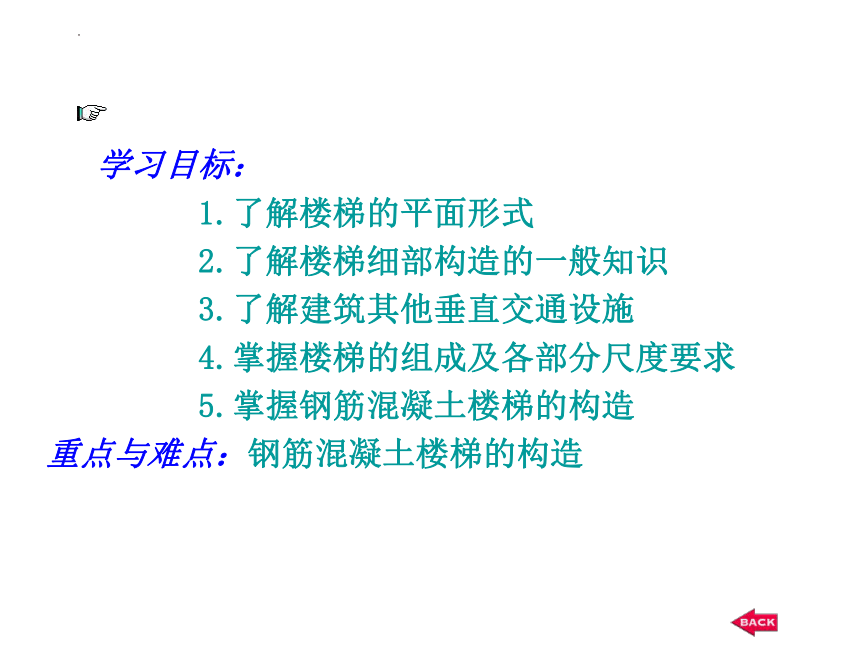

学习目标：
1.了解楼梯的平面形式
2.了解楼梯细部构造的一般知识
3.了解建筑其他垂直交通设施
4.掌握楼梯的组成及各部分尺度要求
5.掌握钢筋混凝土楼梯的构造
重点与难点：钢筋混凝土楼梯的构造

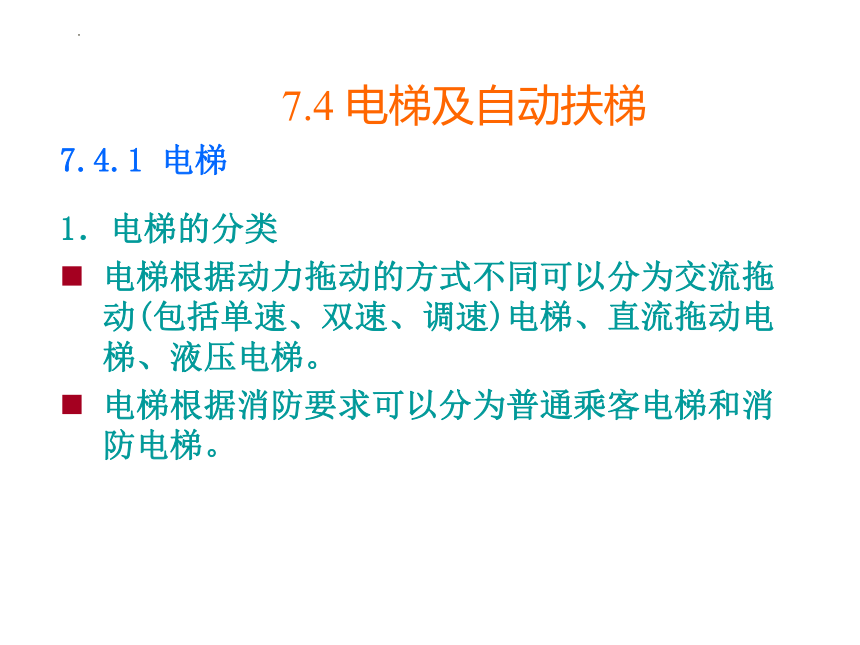

7.4 电梯及自动扶梯
1．电梯的分类
电梯根据动力拖动的方式不同可以分为交流拖动(包括单速、双速、调速)电梯、直流拖动电梯、液压电梯。
电梯根据消防要求可以分为普通乘客电梯和消防电梯。
7.4.1 电梯

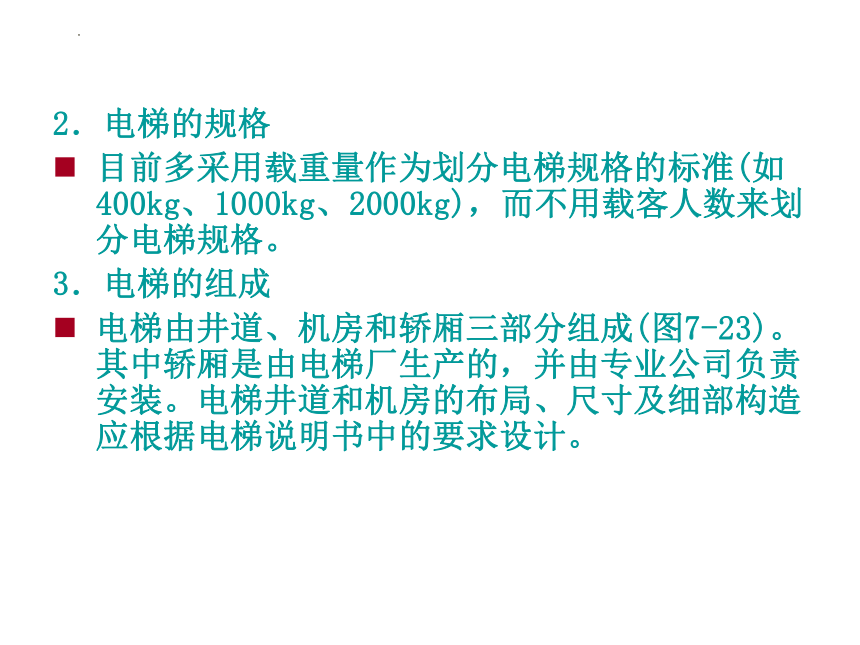

2．电梯的规格
目前多采用载重量作为划分电梯规格的标准(如400kg、1000kg、2000kg)，而不用载客人数来划分电梯规格。
3．电梯的组成
电梯由井道、机房和轿厢三部分组成(图7-23)。其中轿厢是由电梯厂生产的，并由专业公司负责安装。电梯井道和机房的布局、尺寸及细部构造应根据电梯说明书中的要求设计。

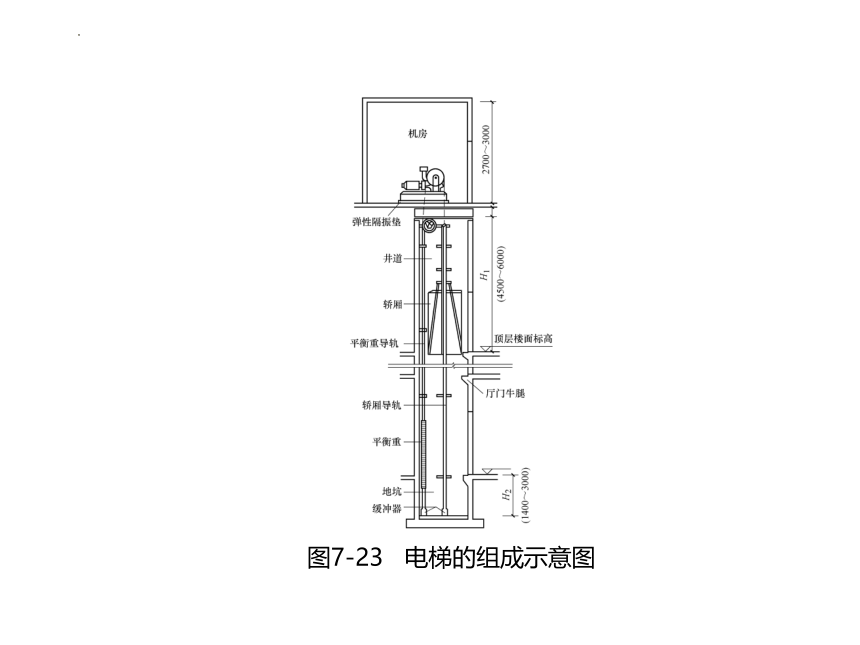

图7-23 电梯的组成示意图

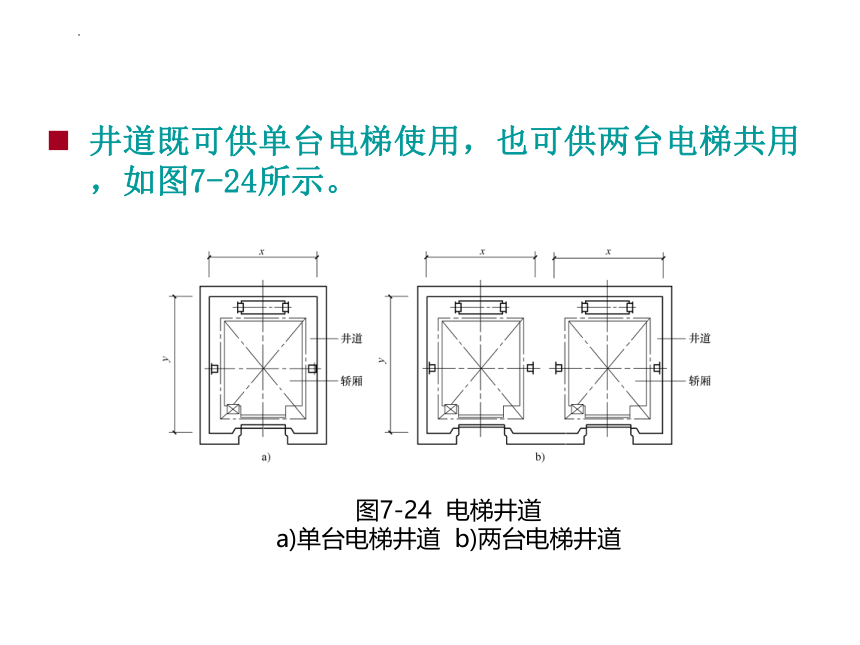

井道既可供单台电梯使用，也可供两台电梯共用，如图7-24所示。
图7-24 电梯井道
a)单台电梯井道 b)两台电梯井道
电梯井道出入口的门套应进行装修，如图7-25所示。
图7-25 门套的构造
a)水磨石门套 b)大理石门套
电梯出入口地面应设置地坎，并向电梯井道内挑出牛腿，如图7-26所示。
图7-26 牛腿的构造
电梯机房一般设在电梯
井道的顶部，也有少数电梯
把机房设在井道底层的侧面
(如液压电梯)。电梯运行时
设备噪音较大，为了减少噪
音，有时在机房下部设置隔
音层，如图7-27所示。
图7-27 机房隔音层
自动扶梯适用于车站、码头、空港、商场等人流量大的建筑层间，是连续运输效率高的载客设备。自动扶梯可正、逆方向运行，停机时可当作临时楼梯行走。平面布置可单台设置或双台并列。
自动扶梯的机房悬挂在楼板下面，楼层下做装饰外壳，底层则做地坑。机房上方的自动扶梯口处应做活动地板，以利检修，地坑应作防水处理。自动扶梯的布置形式有平行排列式、交叉排列式等，如图2-28所示。
7.4.2 自动扶梯
图7-28 自动扶梯的布置方式
a) 平行排列式 b) 交叉排列式
自动扶梯对建筑室内具有较强的装饰作用，扶手多为特制的耐磨胶带，有多种颜色。栏板分为玻璃不锈钢板、装饰面板等几种。有时还辅助以灯具照明，以增强其美观性。
由于自动扶梯在安装及运行时需要在楼板上开洞，此处楼板已经不能起到分隔防火分区的作用。如果上下两层建筑面积总和超过防火分区面积要求时，应按照防火要求设置防火卷帘，在火灾发生时封闭自动扶梯井。
7.4.2 自动扶梯
