(共21张PPT)
7.1 概述
7.2 钢筋混凝土楼梯构造
7.3 楼梯的细部构造
7.4 电梯及自动扶梯
7.5 台阶与坡道

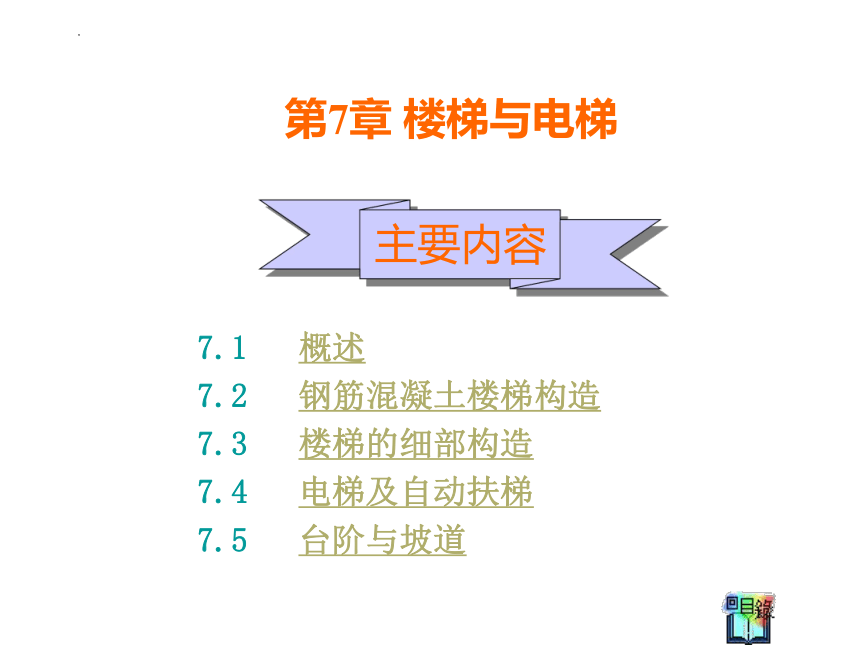

主要内容
第7章 楼梯与电梯

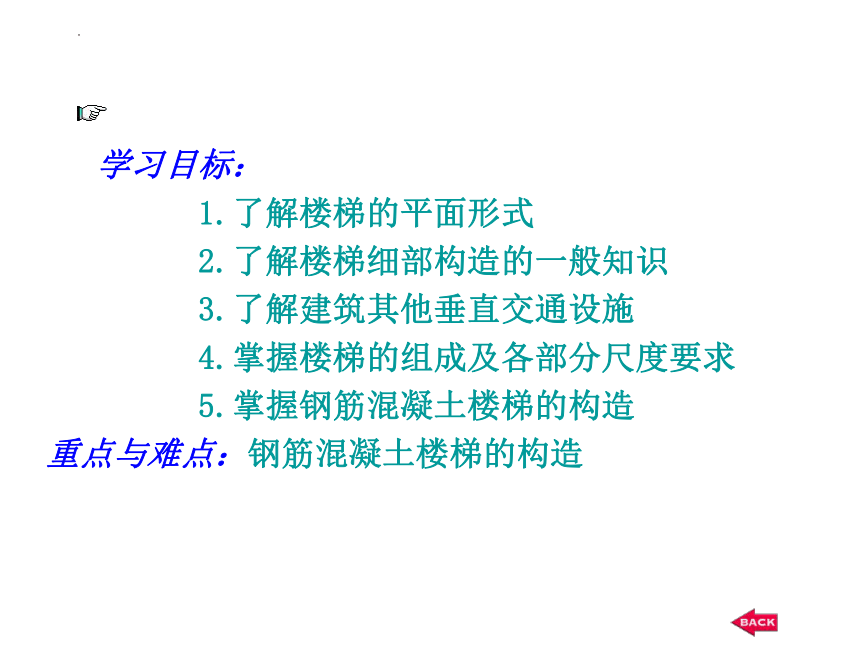

学习目标：
1.了解楼梯的平面形式
2.了解楼梯细部构造的一般知识
3.了解建筑其他垂直交通设施
4.掌握楼梯的组成及各部分尺度要求
5.掌握钢筋混凝土楼梯的构造
重点与难点：钢筋混凝土楼梯的构造

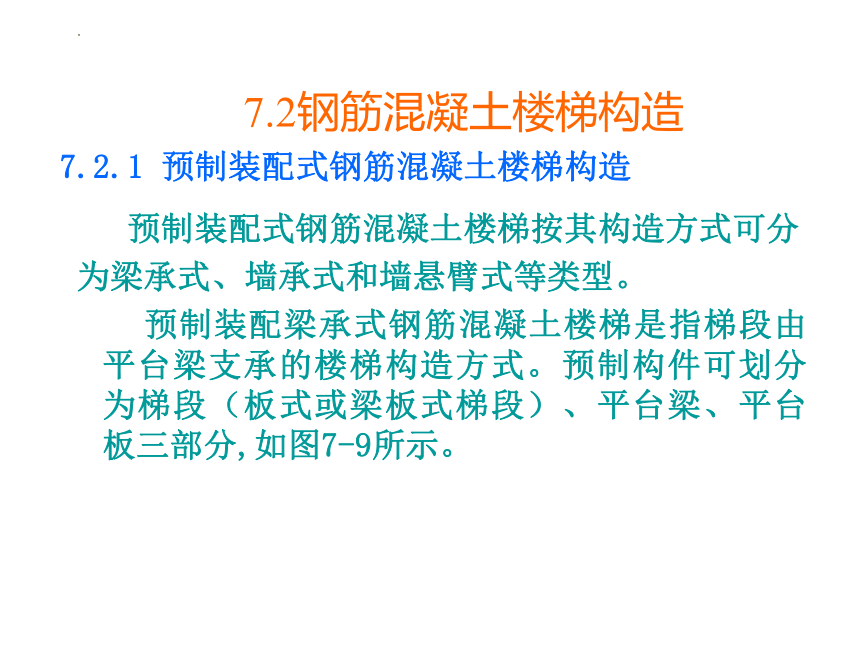

7.2钢筋混凝土楼梯构造
预制装配式钢筋混凝土楼梯按其构造方式可分
为梁承式、墙承式和墙悬臂式等类型。
预制装配梁承式钢筋混凝土楼梯是指梯段由平台梁支承的楼梯构造方式。预制构件可划分为梯段（板式或梁板式梯段）、平台梁、平台板三部分,如图7-9所示。
7.2.1 预制装配式钢筋混凝土楼梯构造

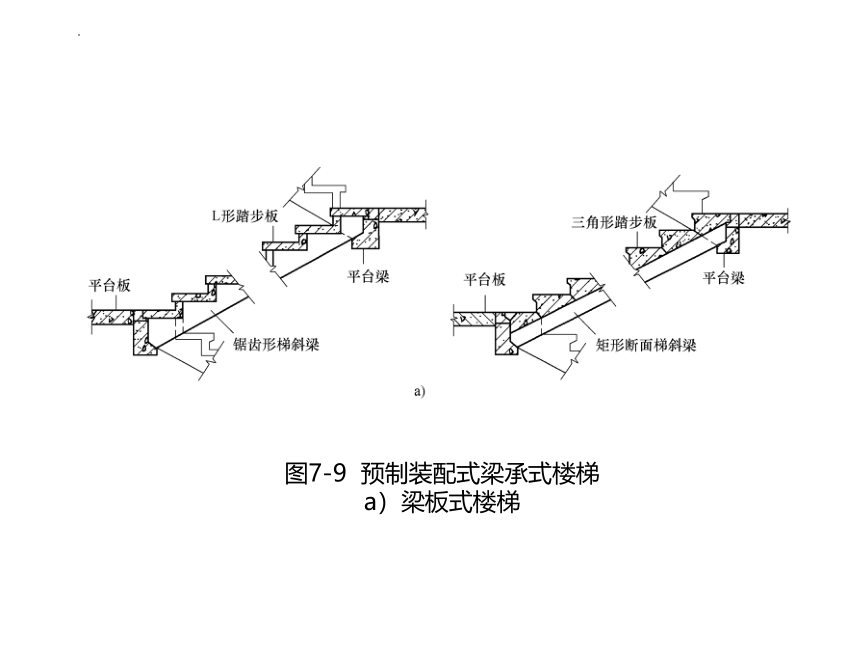

图7-9 预制装配式梁承式楼梯
a）梁板式楼梯

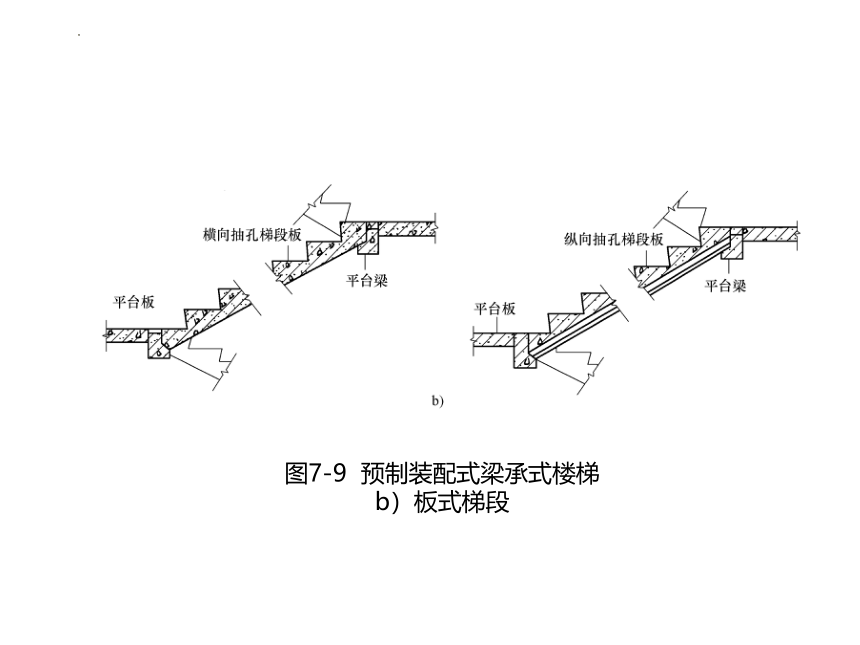

图7-9 预制装配式梁承式楼梯
b）板式梯段

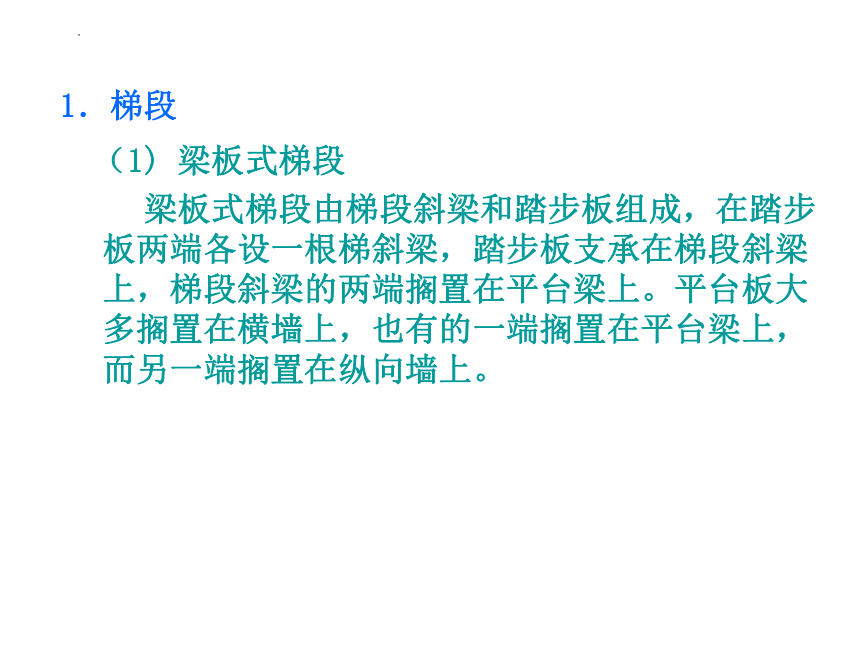

（1) 梁板式梯段
梁板式梯段由梯段斜梁和踏步板组成，在踏步板两端各设一根梯斜梁，踏步板支承在梯段斜梁上，梯段斜梁的两端搁置在平台梁上。平台板大多搁置在横墙上，也有的一端搁置在平台梁上，而另一端搁置在纵向墙上。
1．梯段
① 踏步板。踏步板断面形式有一字形、L形、┓形、三角形等，如图7-10所示。断面厚度根据受力情况约为40～80mm。

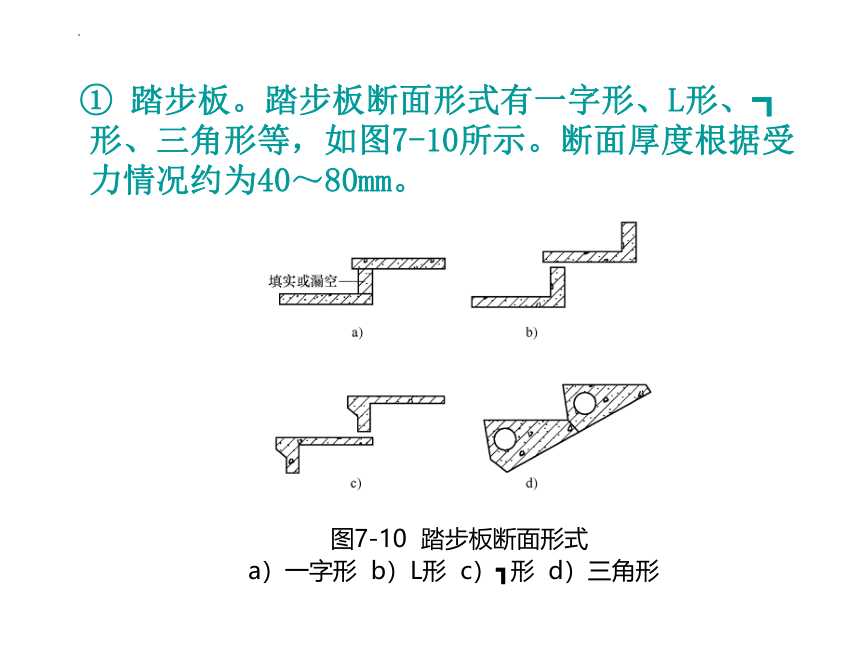

图7-10 踏步板断面形式
a）一字形 b）L形 c）┓形 d）三角形
②梯段斜梁。梯段斜梁一般为矩形断面,也可做成L形断面。用于搁置一字形、L形、┓形断面踏步板的梯段斜梁为锯齿形变断面构件，如图7-11所示。用于搁置三角形断面踏步板的梯段斜梁为等断面构件，梯段斜梁一般按L/12估算其断面有效高度（L为梯段斜梁水平投影跨度）。

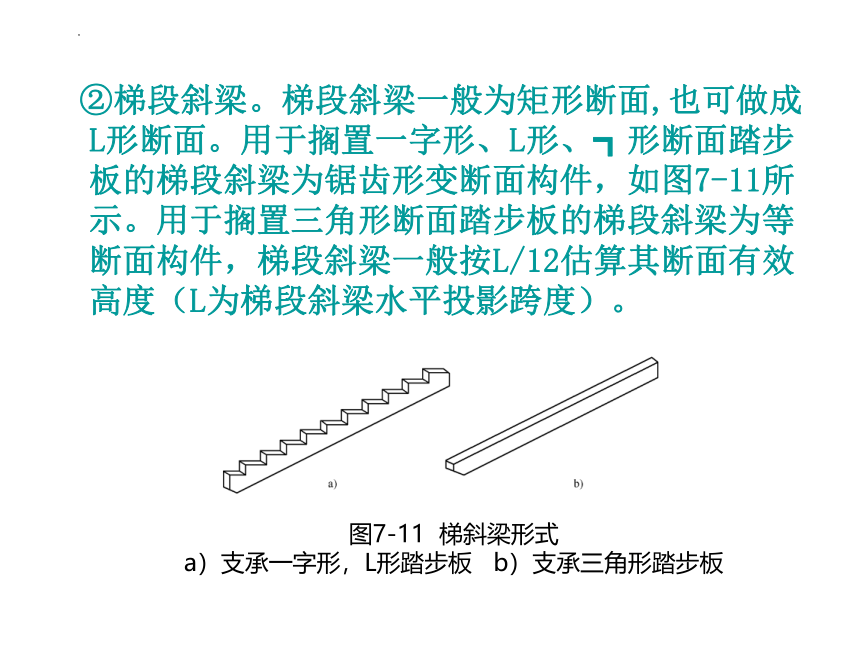

图7-11 梯斜梁形式
a）支承一字形，L形踏步板 b）支承三角形踏步板
（2) 板式梯段 板式梯段为整块的条板，上下端直接支承在平台梁上，其有效断面厚度可按L/20～L/30估算。
为了减轻梯段板自重，也可作成空心构件，有横向抽孔和纵向抽孔两种形式，横向抽孔较纵向抽孔合理易行，较为常用，如图7-12所示。

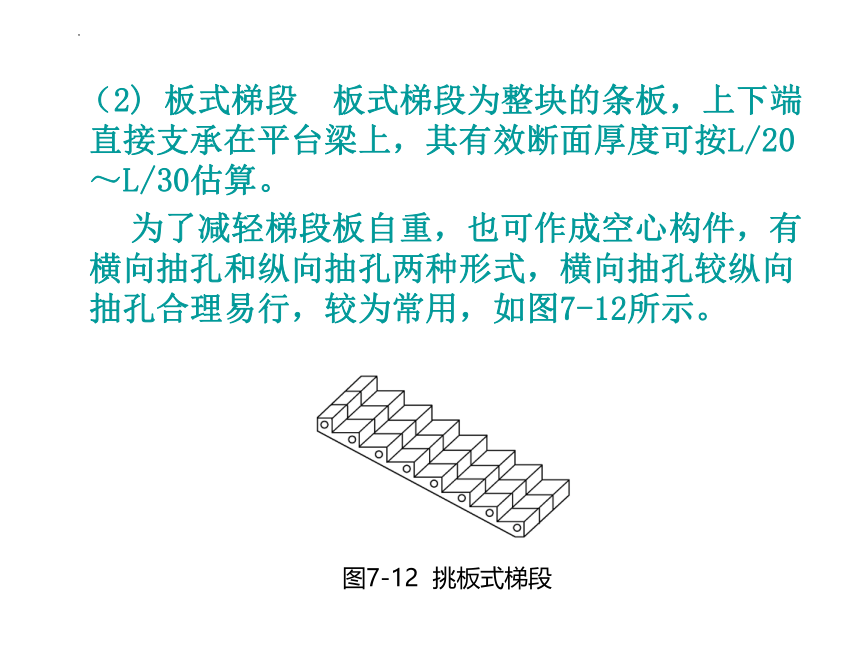

图7-12 挑板式梯段
为了便于支撑梯段斜梁或梯段板，平衡梯段水平分力并减少平台梁所占结构空间，一般将平台梁做成L形断面，如图7-13所示。其构造高度按L/12估算（L为平台梁跨度）。
2．平台梁
图7-13 平台梁断面尺寸
平台板可根据需要采用钢筋混凝土空心板、槽形板或平板。需注意的是，在平台上有管道井时，不宜布置空心板。平台板一般平行于平台梁布置，以有利于加强楼梯间的整体刚度。如为垂直于平台梁布置时，常用小平板。
3．平台板
梯段与平台梁节点处理是构造设计的难点，就两梯段之间的关系而言，一般有梯段齐步和错步两种方式。就平台梁与梯段之间关系而言，有埋步和不埋步两种方式。如图7-14所示。
4．梯段与平台梁连接节点细部处理
图7-14 梯段与平台梁节点处理
a）梯段齐步并埋步 b）梯段错一步 c）梯段齐步并埋步 d）梯段错多步
（1）梯段齐步布置的节点处理 上下梯段起步和末步梯面对齐，平台完整，可节省梯间进深尺寸。
(2)梯段错步布置的节点处理 上下梯段起步和末步梯面相错一步，在平台梁与梯段连接方式相同的情况下，平台梁底标高可比齐步方式抬高，有利于减少结构空间。但错步方式使平台不完整，并且多占楼梯间进深尺寸。
当两梯段采用长短跑时，它们之间相错步数便不止一步，需将短跑梯段做成折形构件。
（1）踏步板与梯斜梁连接 一般在梯斜梁支承踏步板处用水泥砂浆坐浆连接。如需加强，可在梯斜梁上预埋插筋，与踏步板支承端于预留孔插接，用高标号水泥砂浆填实,如图7-15a所示。
5．构件连接
图7-15 a）踏步板与梯斜梁连接
（2）梯斜梁或梯段板与平台梁连接 在支座处除了用水泥砂浆坐浆外，应在连接端预埋钢板进行焊接, 如图7-15b所示。
图7-15 b）梯段与平台梁连接
（3）梯斜梁或梯段板与梯基连接 在楼梯底层起步处,梯斜梁或梯段板下应作梯基,梯基常用砖或混凝土,如图7-15c、d所示。
图7-15 c、d）梯段与平台梁连接
现浇钢筋混凝土楼梯根据楼梯段的传力与结构形式的不同，分为板式和梁式楼梯两种。
1．板式楼梯
梯段板两端搁在平台梁上，相当于斜放的一块板，如图7-16所示。
特点：底面光滑平整，外形简单，施工方便，但耗材多，荷载较大时，板的厚度将增大，适用梯段长度≤3m的楼梯。
7.2.2 现浇整体式钢筋混凝土楼梯构造
图7-16 板式楼梯
2．梁式(斜梁式)楼梯
踏步板搁置在斜梁上，斜梁又由上下两端的平台梁支承的现浇钢筋混凝土楼梯为梁式楼梯。梁式楼梯的宽度相当于踏步板的跨度，平台梁的间距即为斜梁的跨度，梯段的荷载主要由斜梁承担。适用于荷载较大，建筑层高较大的建筑物，梯段长度≥3m的楼梯，如图7-17所示。
梁式楼梯的斜梁设到踏步板的上面，梯段下面是平整的斜面，称为暗步，图7-17a所示。斜梁一般暴露在踏步板的下面，从梯段侧面就能看见踏步，称为明步，如图7-17b所示。
图7-17 梁式楼梯
a）暗步 b）明步
