第7章 墙体

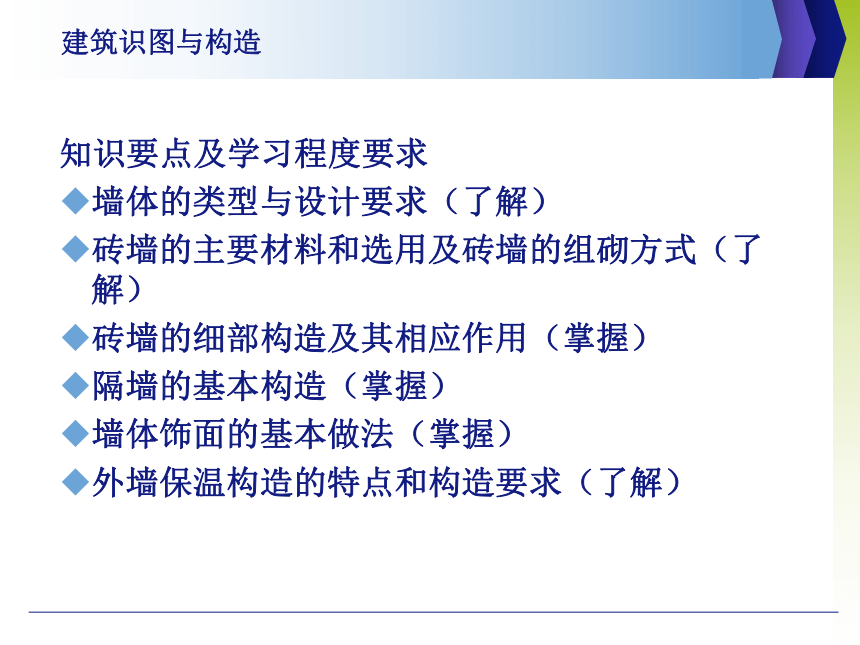

知识要点及学习程度要求
墙体的类型与设计要求（了解）
砖墙的主要材料和选用及砖墙的组砌方式（了解）
砖墙的细部构造及其相应作用（掌握）
隔墙的基本构造（掌握）
墙体饰面的基本做法（掌握）
外墙保温构造的特点和构造要求（了解）
建筑识图与构造
7．4．墙体饰面

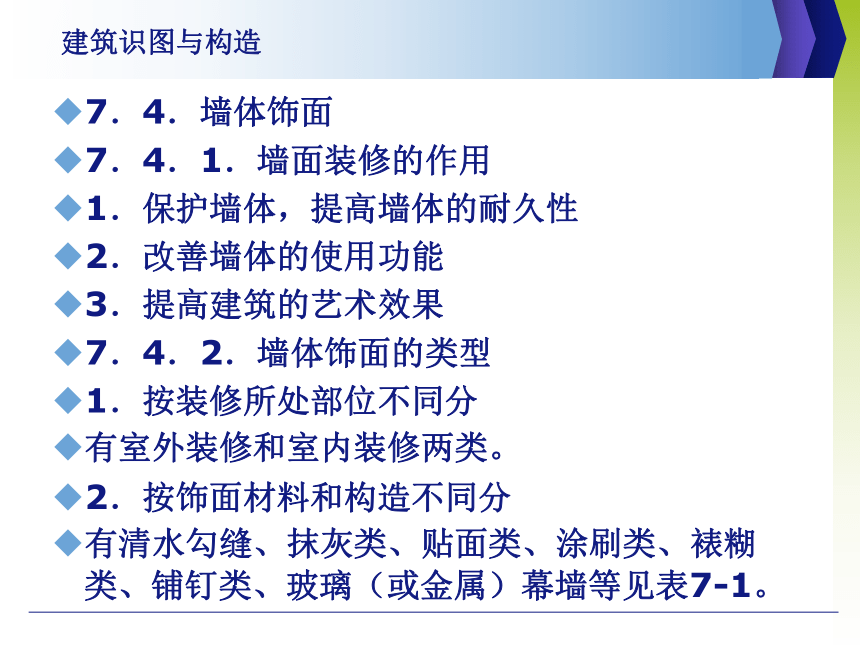

7．4．1．墙面装修的作用
1．保护墙体，提高墙体的耐久性
2．改善墙体的使用功能
3．提高建筑的艺术效果
7．4．2．墙体饰面的类型
1．按装修所处部位不同分
有室外装修和室内装修两类。
2．按饰面材料和构造不同分
有清水勾缝、抹灰类、贴面类、涂刷类、裱糊类、铺钉类、玻璃（或金属）幕墙等见表7-1。
建筑识图与构造
建筑识图与构造
饰面装修分类 表7-1
建筑识图与构造
7．4．3．墙面的构造
1．清水砖墙
清水砖墙是不作抹灰和饰面的墙面。，勾缝的形式有平缝、平凹缝、斜缝、弧形缝等。
2．墙面抹灰
抹灰分为一般抹灰和装饰抹灰两类。

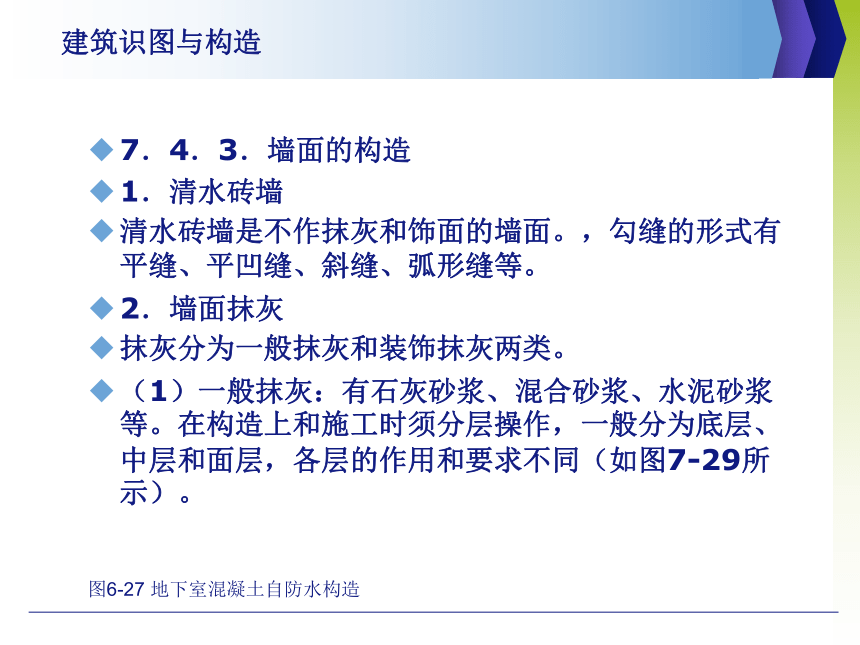

（1）一般抹灰：有石灰砂浆、混合砂浆、水泥砂浆等。在构造上和施工时须分层操作，一般分为底层、中层和面层，各层的作用和要求不同（如图7-29所示）。
图6-27 地下室混凝土自防水构造
建筑识图与构造
1）底层抹灰主要起到与基层墙体粘结和初步找平的作用。
2）中层抹灰在于进一步找平以减少打底砂浆层干缩后可能出现的裂纹。
3）面层抹灰主要起装饰作用，因此要求面层表面平整、无裂痕、颜色均匀。

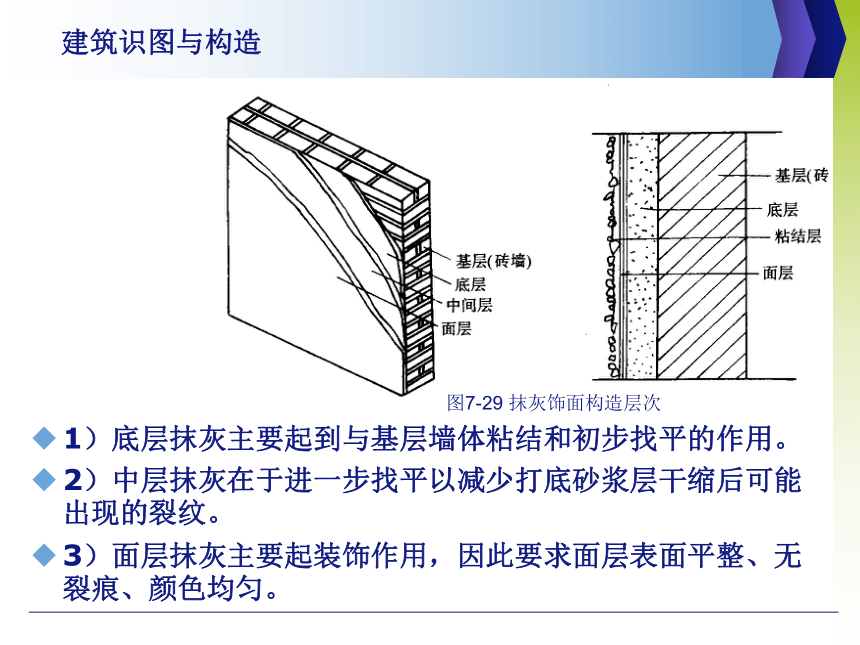

图7-29 抹灰饰面构造层次
建筑识图与构造

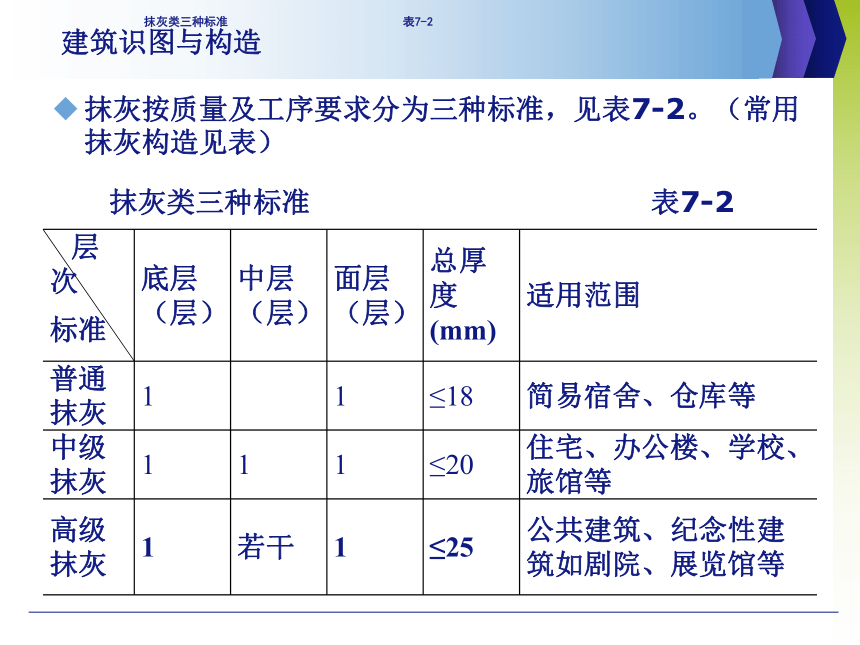

抹灰按质量及工序要求分为三种标准，见表7-2。（常用抹灰构造见表）
抹灰类三种标准 表7-2
层次 标准 底层（层） 中层（层） 面层（层） 总厚度(mm) 适用范围
普通抹灰 1 1 ≤18 简易宿舍、仓库等
中级抹灰 1 1 1 ≤20 住宅、办公楼、学校、旅馆等
高级抹灰 1 若干 1 ≤25 公共建筑、纪念性建筑如剧院、展览馆等
抹灰类三种标准 表7-2
建筑识图与构造

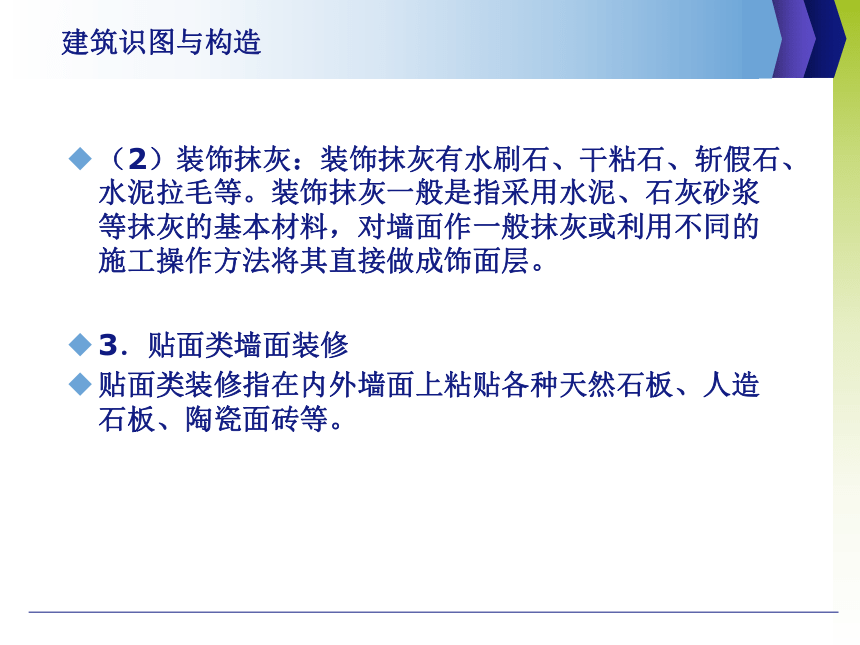

（2）装饰抹灰：装饰抹灰有水刷石、干粘石、斩假石、水泥拉毛等。装饰抹灰一般是指采用水泥、石灰砂浆等抹灰的基本材料，对墙面作一般抹灰或利用不同的施工操作方法将其直接做成饰面层。
3．贴面类墙面装修
贴面类装修指在内外墙面上粘贴各种天然石板、人造石板、陶瓷面砖等。
建筑识图与构造

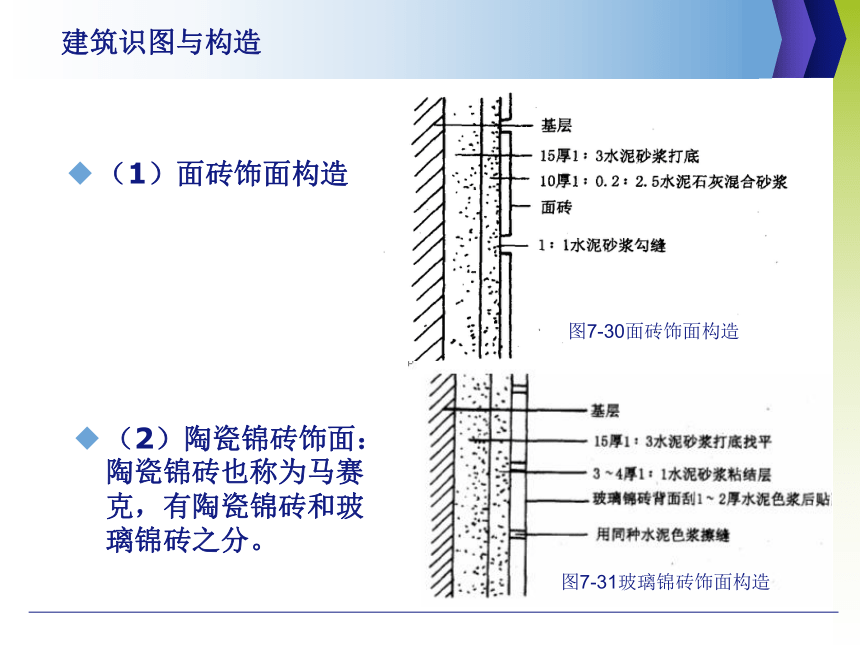

图7-30面砖饰面构造
图7-31玻璃锦砖饰面构造
（2）陶瓷锦砖饰面：陶瓷锦砖也称为马赛克，有陶瓷锦砖和玻璃锦砖之分。
（1）面砖饰面构造
建筑识图与构造
（3）天然石材和人造石材饰面
1）石材拴挂法（湿法挂贴）
图7-32石材栓挂法构造
建筑识图与构造
2）干挂石材法（连接件挂接法）
图7-33干挂石材法构造
建筑识图与构造
4．涂料类墙面装修
涂料系指喷涂、刷于基层表面后，能与基层形成完整而牢固的保护膜的涂层饰面装修。涂料按其主要成膜物的不同，可以分为有机涂料和无机涂料两大类。
图7-34室内粉刷面层构造
建筑识图与构造
5．裱糊类墙面装修
裱糊类墙面装修是将各种装饰性的墙纸、墙布、织锦等材料裱糊在内墙面上的一种装修饰面。
图7-35裱糊壁纸、壁布的基本顺序 图7-36对缝的一般方法
建筑识图与构造
6．铺钉类墙面装修
铺订类墙面装饰是一般做法与骨架隔墙的做法类似，是由骨架和面板两部分组成，
图7-37 硬木条墙面装修构造
7．5．墙体节能构造
7．5．1．单一材料墙体节能构造
1．加气混凝土空心砌块墙体构造
2．烧结砖墙体构造
建筑识图与构造
图7-38加气混凝土块的外墙节点构造
a）纵墙节点 b）横墙节点
建筑识图与构造
7．5．2．复合材料墙体节能构造
常用复合墙体节能构造做法有：外墙内保温、外墙外保温和外墙中保温（如图7-39所示）。
a） b） c）
图7-39外墙保温层设置位置示意图
a）外墙内保温层 b）外墙外保温层 c）外墙中保温层
建筑识图与构造
1．外墙内保温构造
（1）硬质保温制品内贴（如图7-40所示）。。
（2）保温层挂装（如图7-41所示）。
图7-40 外墙硬质保温板内贴 图7-41外墙保温层挂装
建筑识图与构造
2．外墙外保温构造
常用外墙外保温构造有以下几种：
(1)保温浆料外粉刷 (如图7-42所示)。
图7-42 外墙保温砂浆粉刷
建筑识图与构造
(2)外贴保温板材
(如图7-43所示)。
图7-43外墙硬质保温板外贴
建筑识图与构造
对于例如砌体墙上的圈梁、构造柱等热桥部位，可以利用砌块厚度与圈梁、构造柱的最小允许截面厚度尺寸之间的差，将圈梁、构造柱与外墙的某一侧做平，然后在其另一侧圈梁、构造柱部位墙面的凹陷处填人一道加强保温材料，如聚苯保温板等，厚度以与墙面做平为宜(如图7-44所示)。
图 7-44外墙热桥部位
建筑识图与构造
（3）外加保温砌块墙
图7-45外墙外贴保温砌块墙
建筑识图与构造
3．外墙中保温构造
图7-46双层外墙板中保温实例
建筑识图与构造
图7-47双层砌体墙中保温层做法示意
a）复合砌体墙在承重墙外 b）复合砌体墙在承重墙内
