第8章 楼地层

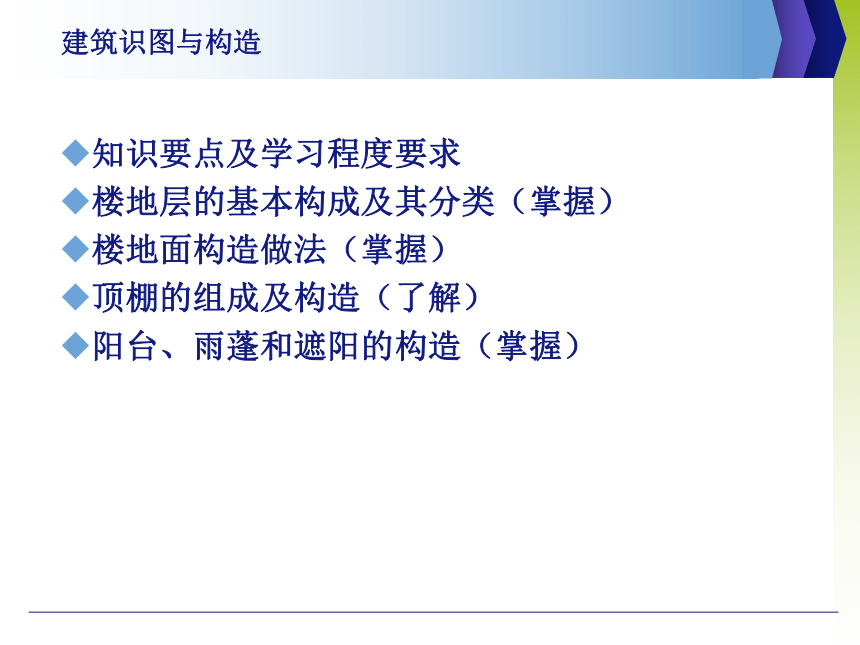

知识要点及学习程度要求
楼地层的基本构成及其分类（掌握）
楼地面构造做法（掌握）
顶棚的组成及构造（了解）
阳台、雨蓬和遮阳的构造（掌握）
建筑识图与构造

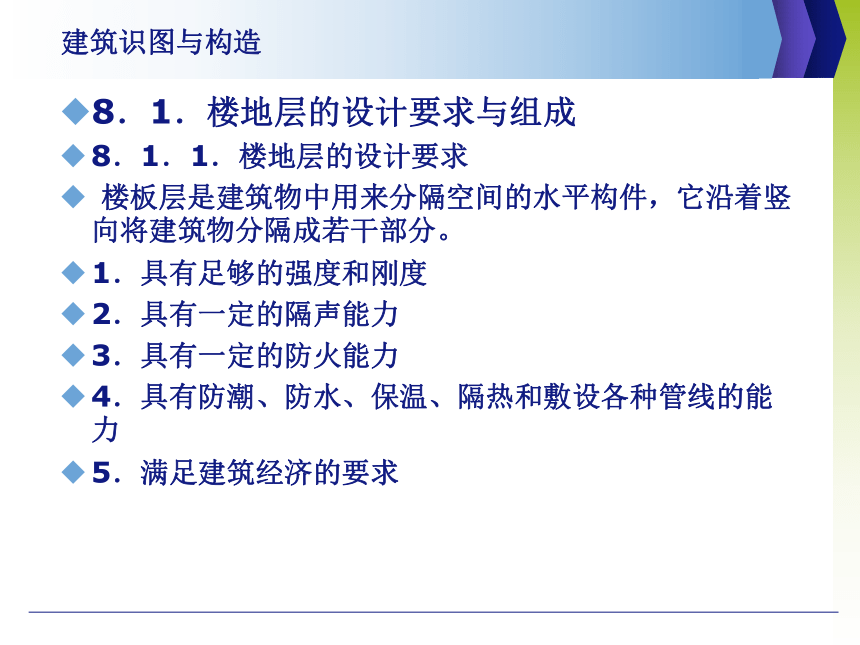

8．1．楼地层的设计要求与组成
8．1．1．楼地层的设计要求
楼板层是建筑物中用来分隔空间的水平构件，它沿着竖向将建筑物分隔成若干部分。
1．具有足够的强度和刚度
2．具有一定的隔声能力
3．具有一定的防火能力
4．具有防潮、防水、保温、隔热和敷设各种管线的能力
5．满足建筑经济的要求
建筑识图与构造
8．1．2．楼地层的构造组成
1．楼板层的组成
楼地层一般由面层、结构层、顶棚及附加层组成（如图8-1所示）。
建筑识图与构造
图8-1 楼板层的组成
2．地坪层的构造组成
地坪层指建筑物底层房间与土层的交接处。所起作用是承受地坪上的荷载，并均匀地传给地坪以下土层。按地坪层与土层间的关系不同，可分为实铺地层和空铺地层两类。
建筑识图与构造

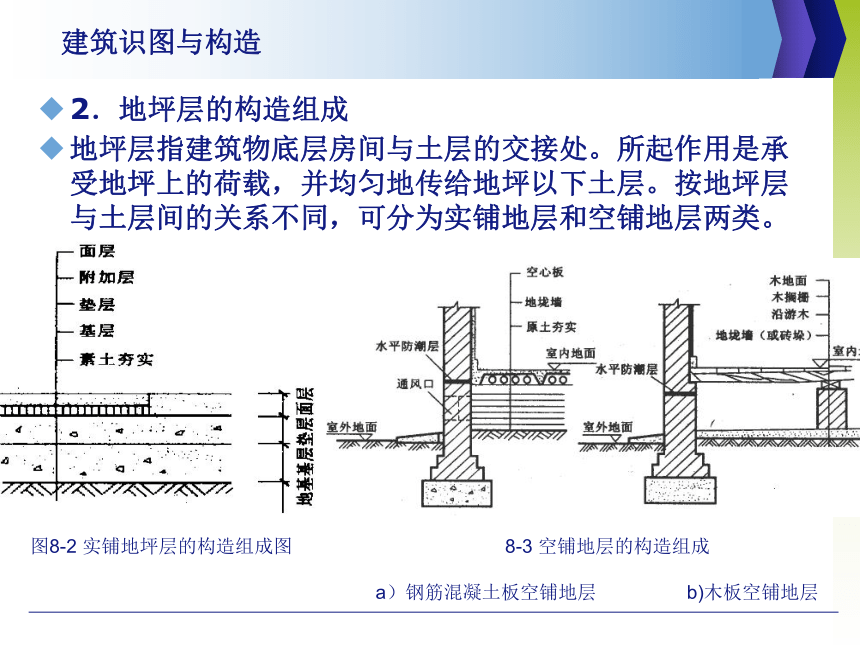

图8-2 实铺地坪层的构造组成图 8-3 空铺地层的构造组成
a）钢筋混凝土板空铺地层 b)木板空铺地层
8．1．3．楼板的类型
根据所用材料不同，楼板可分为木楼板、钢筋混凝土楼板和压型钢板组合楼板（如图8-4所示）。
建筑识图与构造

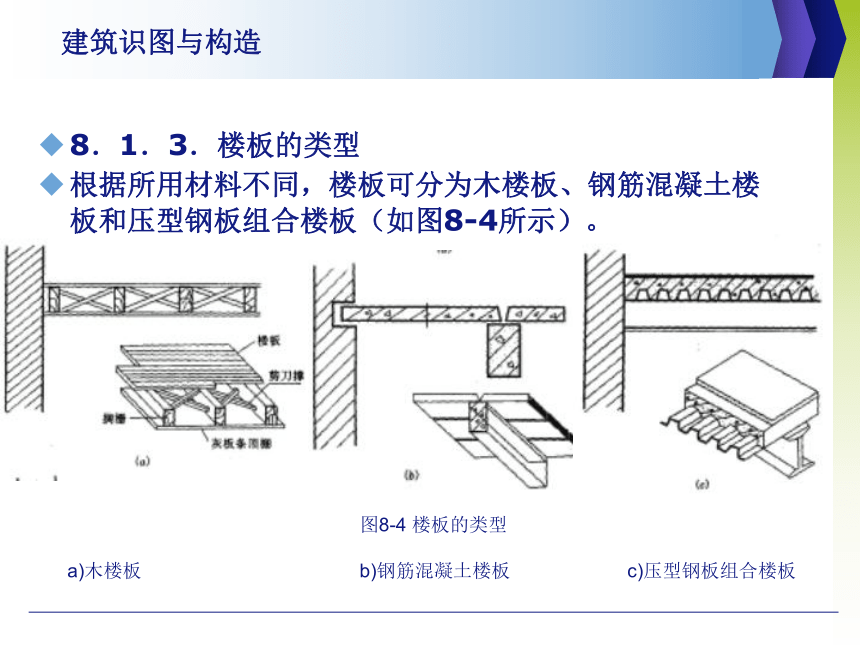

图8-4 楼板的类型
a)木楼板 b)钢筋混凝土楼板 c)压型钢板组合楼板

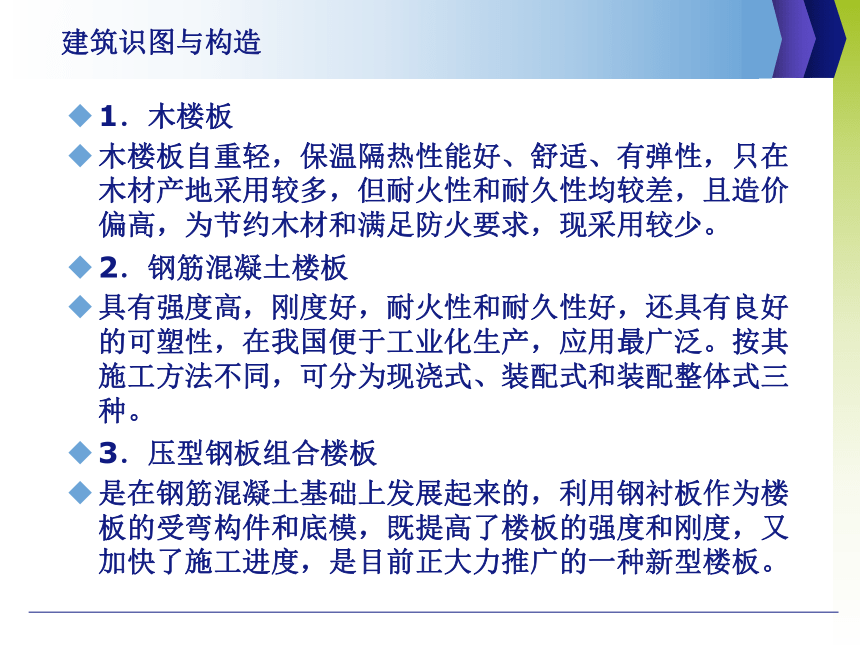

1．木楼板
木楼板自重轻，保温隔热性能好、舒适、有弹性，只在木材产地采用较多，但耐火性和耐久性均较差，且造价偏高，为节约木材和满足防火要求，现采用较少。
2．钢筋混凝土楼板
具有强度高，刚度好，耐火性和耐久性好，还具有良好的可塑性，在我国便于工业化生产，应用最广泛。按其施工方法不同，可分为现浇式、装配式和装配整体式三种。
3．压型钢板组合楼板
是在钢筋混凝土基础上发展起来的，利用钢衬板作为楼板的受弯构件和底模，既提高了楼板的强度和刚度，又加快了施工进度，是目前正大力推广的一种新型楼板。
建筑识图与构造
8．2．钢筋混凝土楼板
钢筋混凝土楼板按施工方式不同，有现浇整体式、预制装配式和装配整体式三种类型。
8．2．1．现浇钢筋混凝土楼板
1．板式楼板
建筑识图与构造

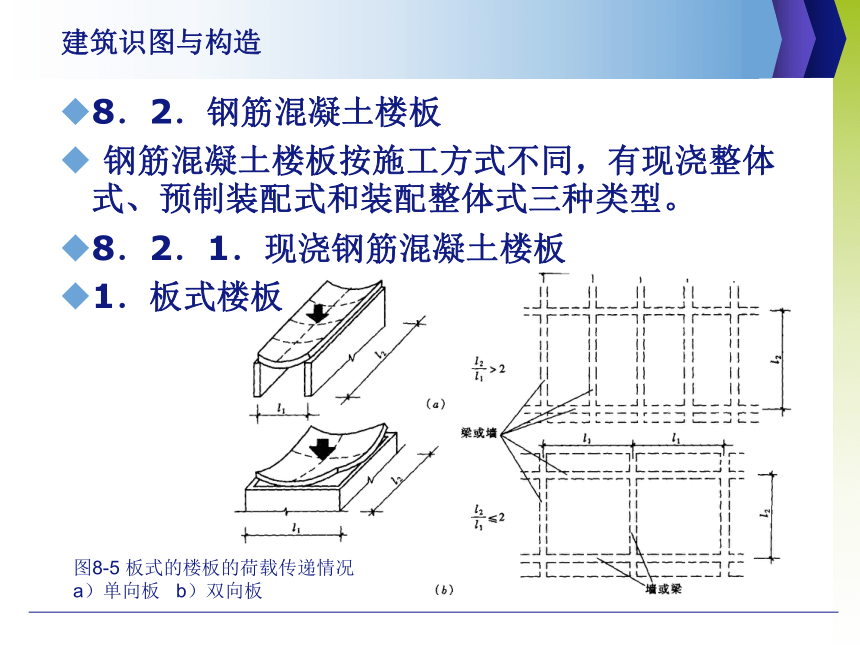

图8-5 板式的楼板的荷载传递情况
a）单向板 b）双向板
2．梁式楼板
建筑识图与构造

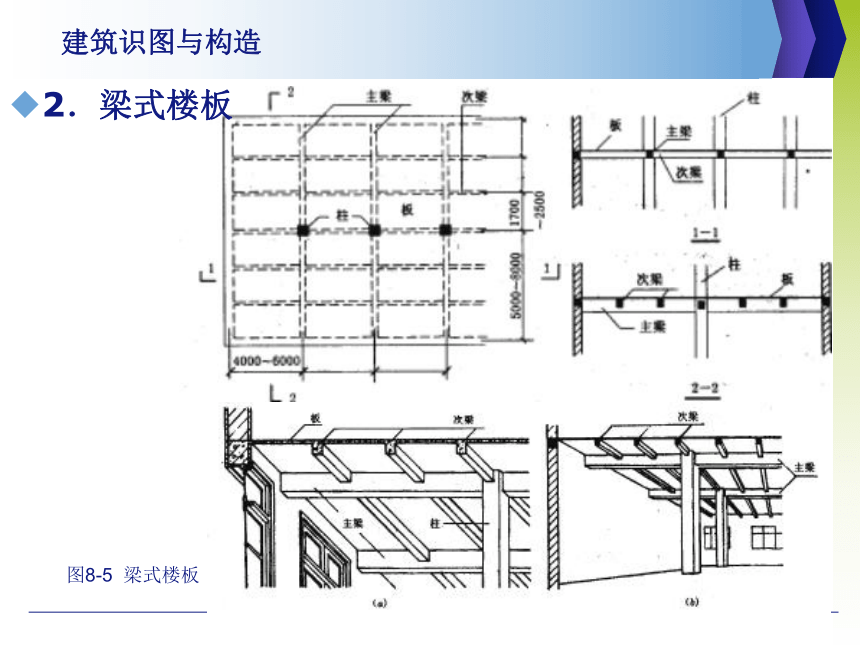

图8-5 梁式楼板
3．井式楼板
建筑识图与构造
图8-6井式楼板透视图
4．无梁楼板
建筑识图与构造
图4-7 无梁楼板透视图
4．压型钢板组合楼板
建筑识图与构造
图8-8压型钢板组合楼板
8．2．2．装配式钢筋混凝土楼板
1．预制钢筋混凝土楼板的类型
预制钢筋混凝土楼板有预应力和非预应力两种。
预制钢筋混凝土楼板常用类型有：实心平板、槽形板、空心板三种。
（1）实心平板：实心平板规格较小，跨度一般在1．5m左右，板厚一般为60mm。预制实心平板由于其跨度小，常用于过道和小房间、卫生间、厨房的楼板（如图8-9所示）。
建筑识图与构造
图8-9 实心平板
建筑识图与构造
（2）槽形板
建筑识图与构造
图8-10 槽形板
a）槽形板纵剖面 b）槽形板底面 c）槽形板横剖面 d）倒置槽形板横剖面
（3）空心板
建筑识图与构造
图8-11空心板
2．板的结构布置方式
板的结构布置方式应根据房间的平面尺寸及房间的使用要求进行结构布置，可采用墙承重系统和框架承重系统。
（1）当预制板直接搁置在墙上时称为板式结构布置；
（2）当预制板搁置在梁上时称为梁板式结构布置。
3．板的搁置要求
建筑识图与构造
图8-12板在墙上的搁置
当采用梁板式结构时，板在梁上的搁置方式一般有两种，一种是板直接搁置在梁顶上（如图8-13a所示）；另一种是板搁置在花篮梁或十字梁上（如图8-13b所示）。
建筑识图与构造
图8-13 板在梁上的搁置
a）板搁置在矩形梁上 b）板搁置在花蓝梁上
4．板缝处理
建筑识图与构造
a） b） c） d）
图8-14 剩余板缝处理
a）调整板缝 b）配筋板缝 c）挑砖补缝 d）现浇板带
5．装配式钢筋混凝土楼板的抗震构造
建筑识图与构造
图8-15板的拉结构造示例
6．楼板上立隔墙的处理
建筑识图与构造
a） b） c） d）
图8-16 楼板上立隔墙的处理
a）隔墙搁置在纵肋上 b）隔墙下设现浇板带 c）隔墙搁置在小梁上 d）隔墙与板跨垂直时
8．2．3．装配整体式钢筋混凝土楼板
装配整体式钢筋混凝土楼板是将楼板中的部分构件预制，安装后，再通过现浇的部分连接成整体。这种楼板的整体性较好，又可节省模板，施工速度也较快。
1．叠合楼板
预制薄板（预应力）与现浇混凝土面层叠合而成的装配整体式楼板，又称预制薄板叠合楼板。这种楼板以预制混凝土薄板为永久模板而承受施工荷载，板面现浇混凝土叠合层，适用于有地震设防要求的地区（如图8-17所示）。
建筑识图与构造
建筑识图与构造
图8-17 叠合楼板
a）预制空心板叠合楼板 b）预制薄板的板面处理
