8.1 概述
8.2 平屋顶构造
8.3 坡屋顶构造

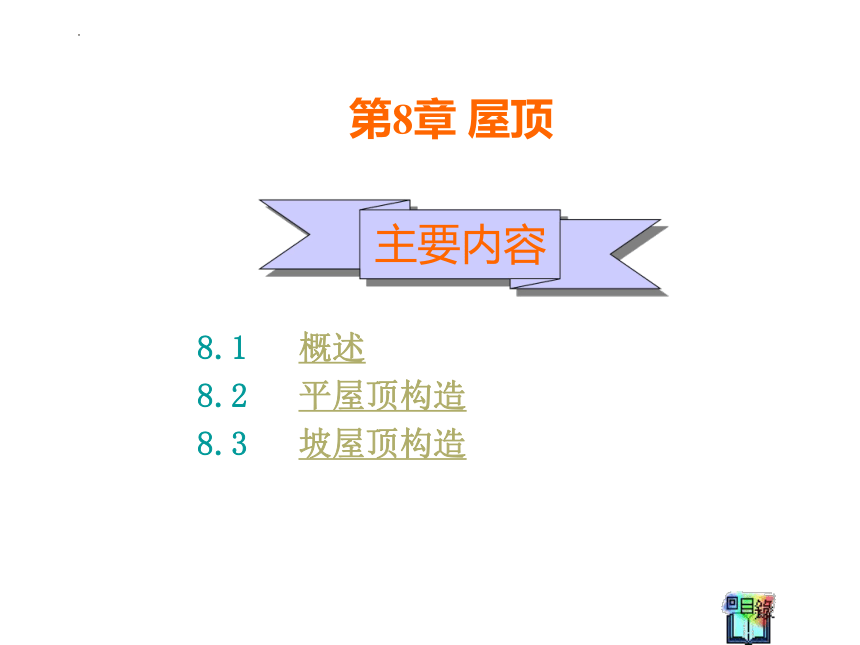

主要内容
第8章 屋顶

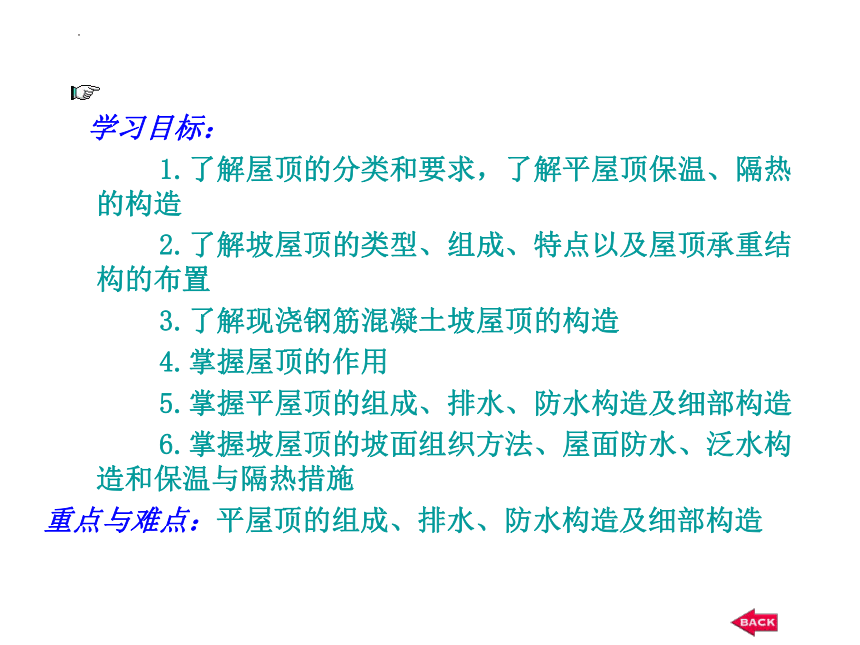

学习目标：
1.了解屋顶的分类和要求，了解平屋顶保温、隔热的构造
2.了解坡屋顶的类型、组成、特点以及屋顶承重结构的布置
3.了解现浇钢筋混凝土坡屋顶的构造
4.掌握屋顶的作用
5.掌握平屋顶的组成、排水、防水构造及细部构造
6.掌握坡屋顶的坡面组织方法、屋面防水、泛水构造和保温与隔热措施
重点与难点：平屋顶的组成、排水、防水构造及细部构造
8.1 概述

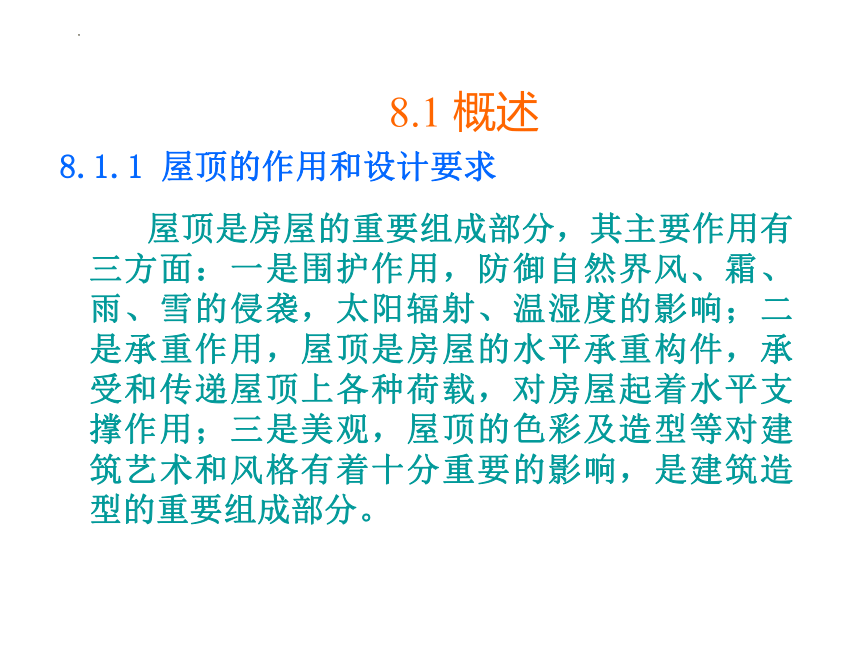

　屋顶是房屋的重要组成部分，其主要作用有三方面：一是围护作用，防御自然界风、霜、雨、雪的侵袭，太阳辐射、温湿度的影响；二是承重作用，屋顶是房屋的水平承重构件，承受和传递屋顶上各种荷载，对房屋起着水平支撑作用；三是美观，屋顶的色彩及造型等对建筑艺术和风格有着十分重要的影响，是建筑造型的重要组成部分。
8.1.1 屋顶的作用和设计要求

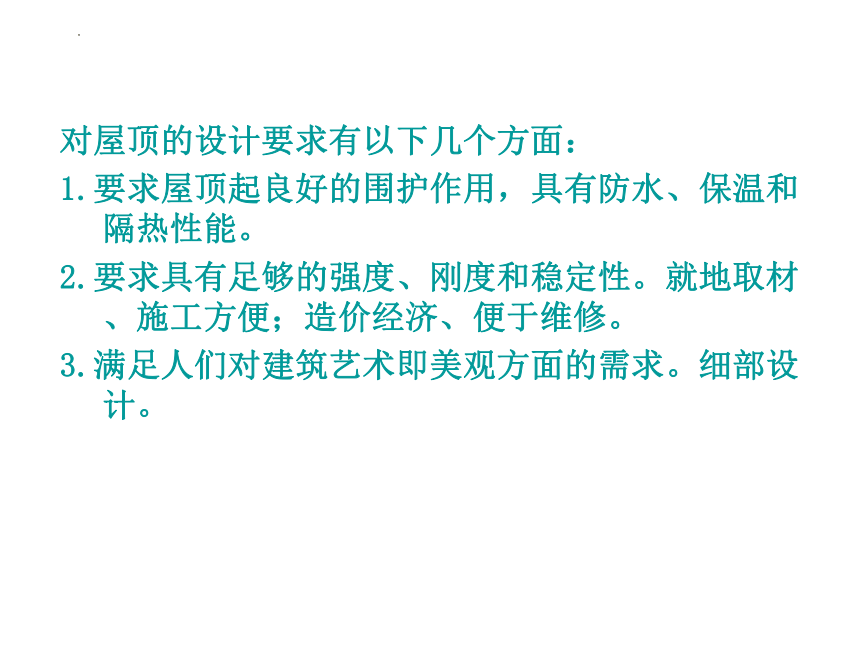

对屋顶的设计要求有以下几个方面：
1.要求屋顶起良好的围护作用，具有防水、保温和隔热性能。
2.要求具有足够的强度、刚度和稳定性。就地取材、施工方便；造价经济、便于维修。
3.满足人们对建筑艺术即美观方面的需求。细部设计。

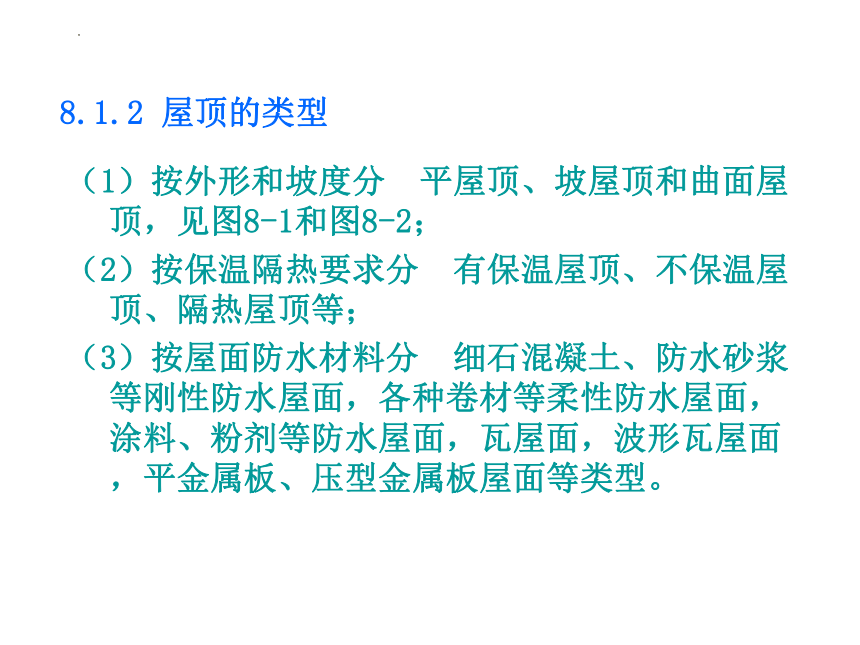

（1）按外形和坡度分 平屋顶、坡屋顶和曲面屋顶，见图8-1和图8-2；
（2）按保温隔热要求分 有保温屋顶、不保温屋顶、隔热屋顶等；
（3）按屋面防水材料分 细石混凝土、防水砂浆等刚性防水屋面，各种卷材等柔性防水屋面，涂料、粉剂等防水屋面，瓦屋面，波形瓦屋面，平金属板、压型金属板屋面等类型。
8.1.2 屋顶的类型

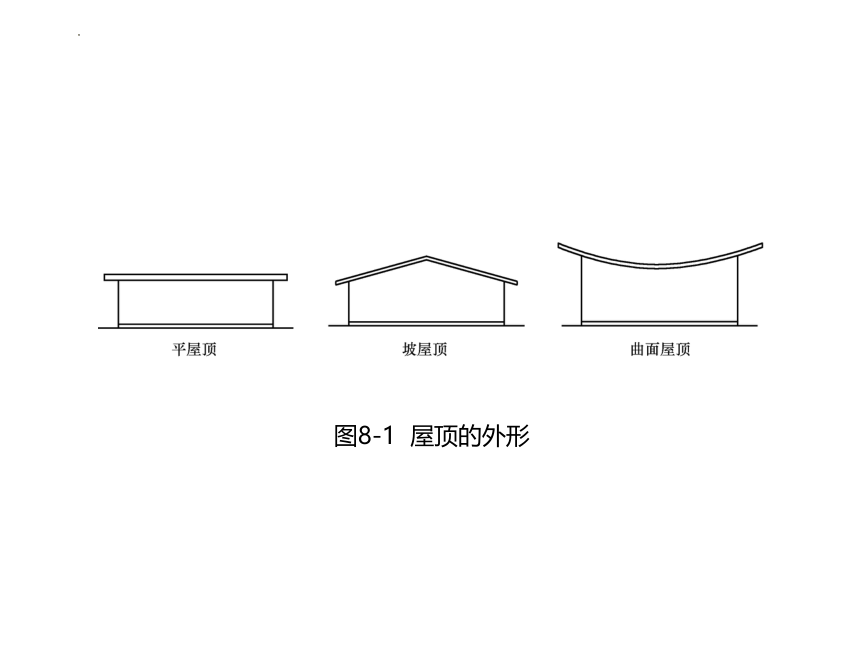

图8-1 屋顶的外形

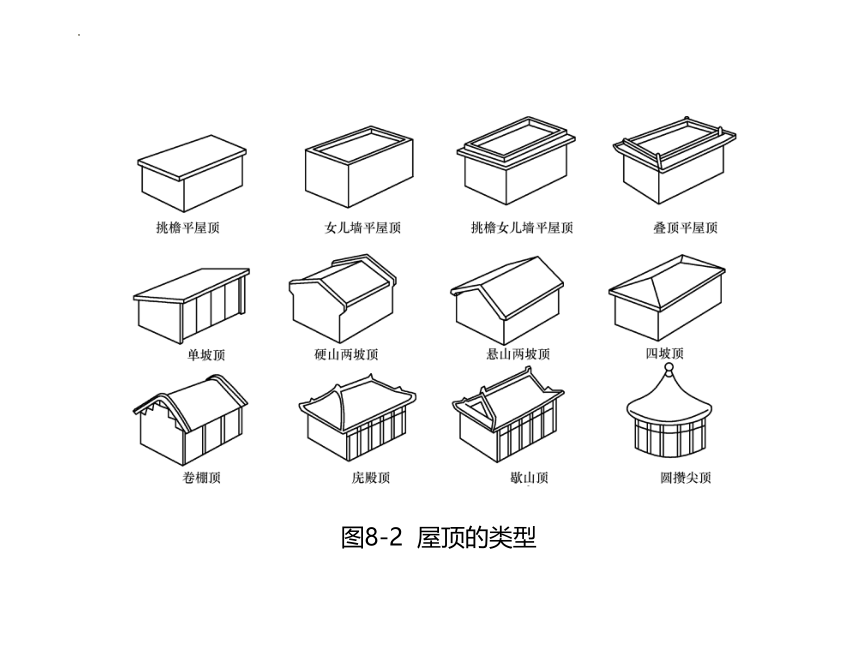

图8-2 屋顶的类型
图8-1 屋顶的外形
1．屋顶坡度的表示方法
常用的坡度表示方法有角度法、斜率法和百分比法，如图8-3。
8.1.3 屋顶的坡度
图8-3 屋顶坡度表示方法
a）斜率法 b)百分比法 c)角度法
2 屋面坡度的影响因素
在实际工程中，影响屋顶坡度的主要因素有屋面防水材料、屋顶结构形式、地理气候条件、施工方法及建筑造型要求等方面。不同的屋面防水材料有各自的适宜排水坡度范围，见图8-4。
一般情况下，屋面防水材料单块面积越小，所要求的屋面排水坡度越大；材料厚度越厚，所要求的屋面排水坡度也越大。
另外如建筑中采用悬索结构、折板结构时，结构形式就决定了屋顶的坡度。
图8-4 屋面坡度范围
当屋顶坡度较小时，屋顶排水速度较慢，雨水在屋面上停留时间较长，屋面应有较好的防水性能。反之，当屋顶坡度较大时，屋顶排水速度较快，对屋面的防水要求就较低。
我国根据建筑物的性质、重要程度、使用功能要求、防水屋面耐用年限等，将屋面防水分为四个等级。
屋顶是建筑艺术形象的重要组成部分，同时也是建筑形态构成的一部分。下面图8-5分别是澳大利亚悉尼歌剧院、北京国家大剧院，体现了形式各异的建筑风格和艺术形象。
小知识
图8-5 著名建筑物
a) 澳大利亚悉尼歌剧院
图8-5 著名建筑物
b) 国家大剧院
