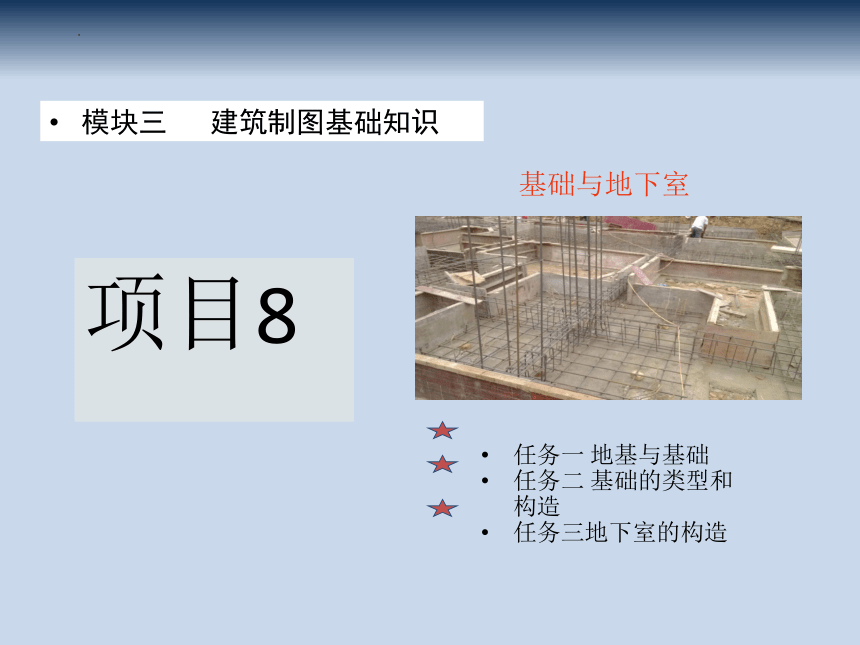

模块三 建筑制图基础知识
项目8
任务一 地基与基础
任务二 基础的类型和构造
任务三地下室的构造
基础与地下室
1 地基与基础
1.1 地基与基础
地基 基础
任务一

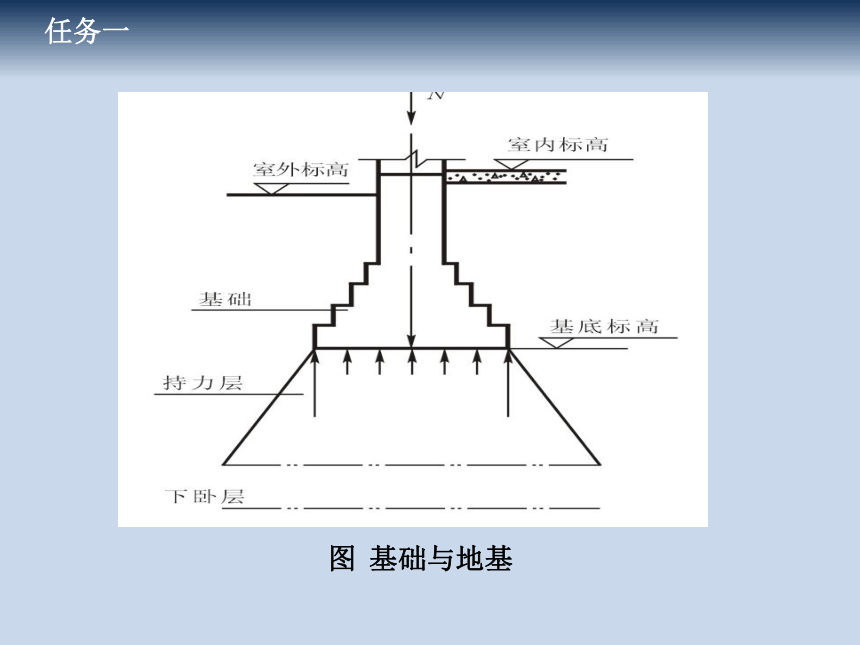

图 基础与地基
任务一

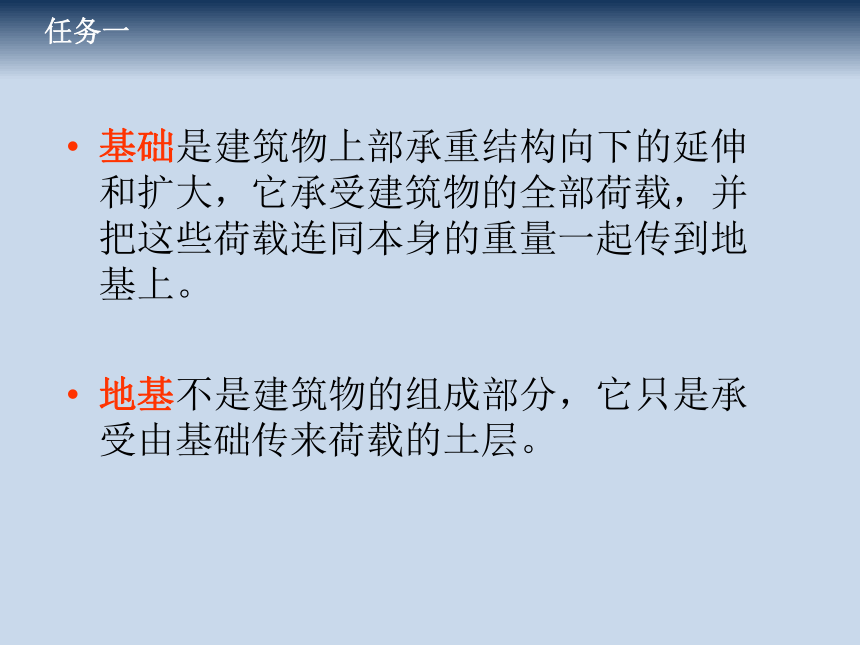

基础是建筑物上部承重结构向下的延伸和扩大，它承受建筑物的全部荷载，并把这些荷载连同本身的重量一起传到地基上。
地基不是建筑物的组成部分，它只是承受由基础传来荷载的土层。
任务一

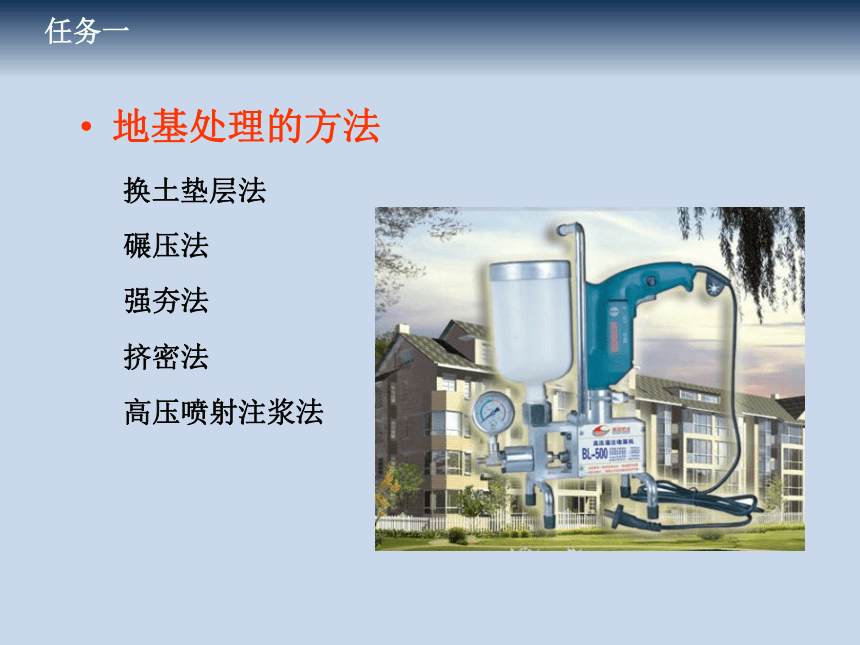

地基处理的方法
换土垫层法
碾压法
强夯法
挤密法
高压喷射注浆法
任务一

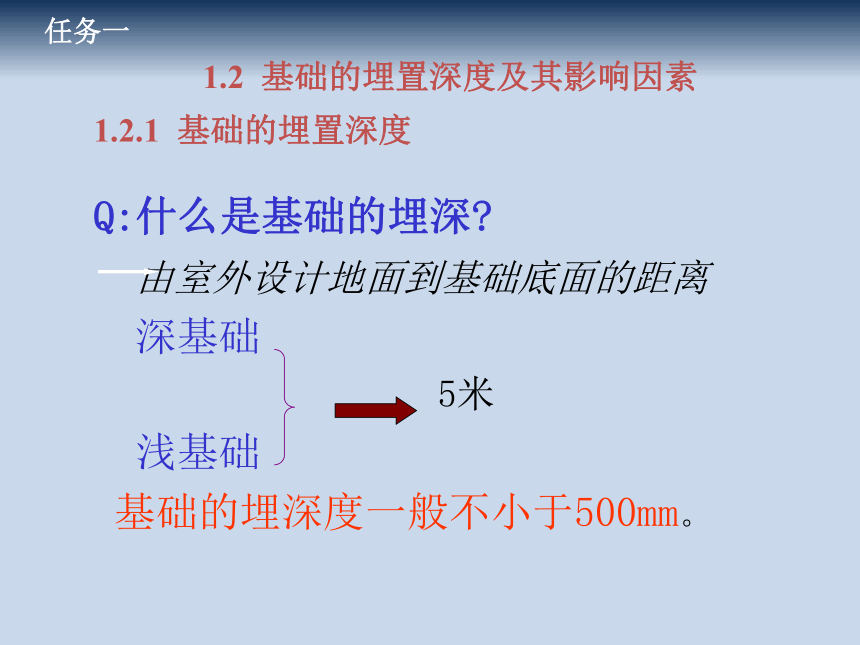

1.2 基础的埋置深度及其影响因素
1.2.1 基础的埋置深度
Q:什么是基础的埋深
由室外设计地面到基础底面的距离
深基础
5米
浅基础
基础的埋深度一般不小于500mm。
任务一
图 基础的埋深
任务一
图9.3 基础埋深和地下水位的关系
（1）土层构造情况
（2）地下水位的影响
1.2.2 影响基础埋深的因素
任务一
图9.4 基础埋深和冰冻线的关系
（3）冰冻深度的影响
（4）相邻建筑物基础的影响
（5）其他因素的影响
任务一
2 基础的类型和构造
2.1 条形基础
（1）砖条形基础
（a）间隔式； （b）等高式
任务二
图 毛石基础
（2）毛石基础
原材料：
毛石和水泥砂浆，剖面形状多为阶梯形。
尺寸：
b1>100㎜；
b2< 200㎜
h1、h2>400㎜，
任务二
（3）混凝土基础
材料：不低于C15的混凝土
剖面形式：阶梯形和锥形
尺寸要求： 满足刚性角（45 ）
任务二
（4）钢筋混凝土基础
材料：钢筋，混凝土
剖面形式：扁锥形
尺寸要求： 满足
任务二
（5）柱下条形基础
（6）井格基础
目的：提高建筑物的整体性，避免各承重柱产生不均匀沉降
方法：将柱下基础沿纵横方向连接起来
任务二
2.2 独立基础
范围：建筑物上部结构为框架、排架
常见形式：阶梯形、锥形、杯形等
任务二
2.3 整片基础
形式：筏板基础
箱形基础 板式
梁板式
任务二
2.4 桩基础
组成：承台和桩柱
承台：厚度不小于300mm，桩顶嵌入承台不小于50mm。
桩柱：有木桩、钢桩、钢筋混凝土桩等，钢筋混凝土桩按施工方法可分为预制桩、灌注桩和爆扩桩。
任务二
