8.1 概述
8.2 平屋顶构造
8.3 坡屋顶构造

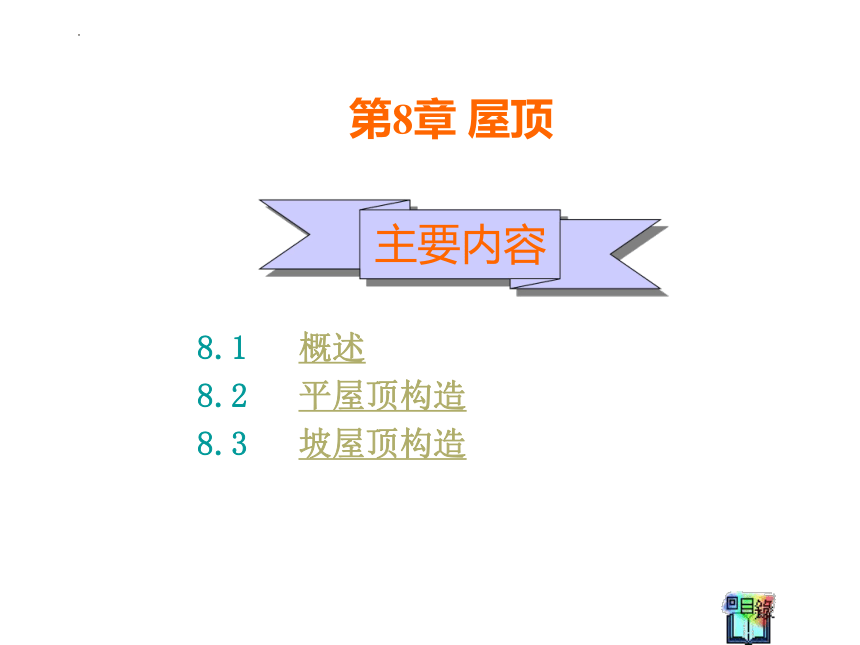

主要内容
第8章 屋顶
学习目标：
1.了解屋顶的分类和要求，了解平屋顶保温、隔热的构造
2.了解坡屋顶的类型、组成、特点以及屋顶承重结构的布置
3.了解现浇钢筋混凝土坡屋顶的构造
4.掌握屋顶的作用
5.掌握平屋顶的组成、排水、防水构造及细部构造
6.掌握坡屋顶的坡面组织方法、屋面防水、泛水构造和保温与隔热措施
重点与难点：平屋顶的组成、排水、防水构造及细部构造
8.3 坡屋顶构造

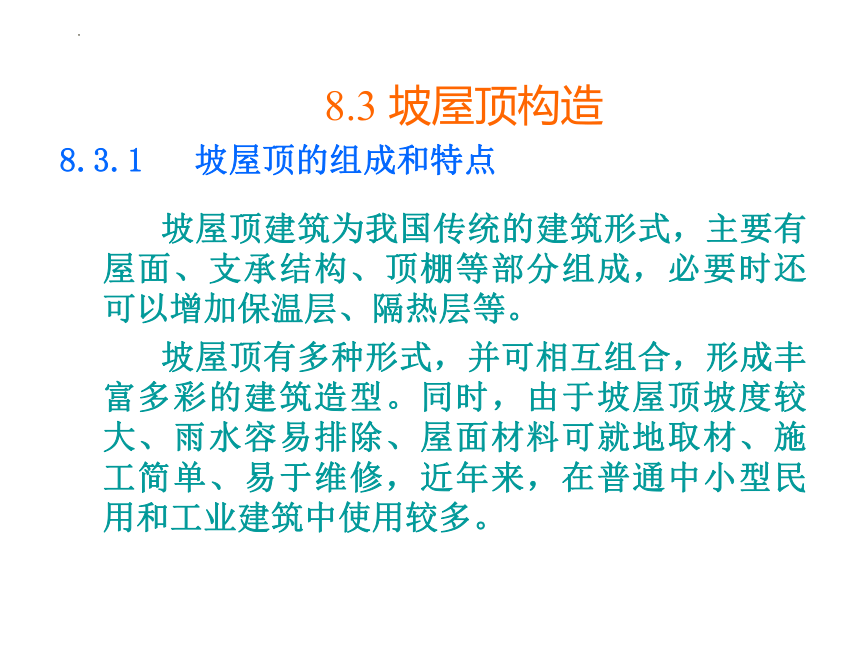

坡屋顶建筑为我国传统的建筑形式，主要有屋面、支承结构、顶棚等部分组成，必要时还可以增加保温层、隔热层等。
坡屋顶有多种形式，并可相互组合，形成丰富多彩的建筑造型。同时，由于坡屋顶坡度较大、雨水容易排除、屋面材料可就地取材、施工简单、易于维修，近年来，在普通中小型民用和工业建筑中使用较多。
8.3.1 坡屋顶的组成和特点
坡屋顶的承重结构主要由椽子、檩条、屋面梁或屋架等组成，承重方式主要有山墙承重和屋架承重两类。
1．山墙承重

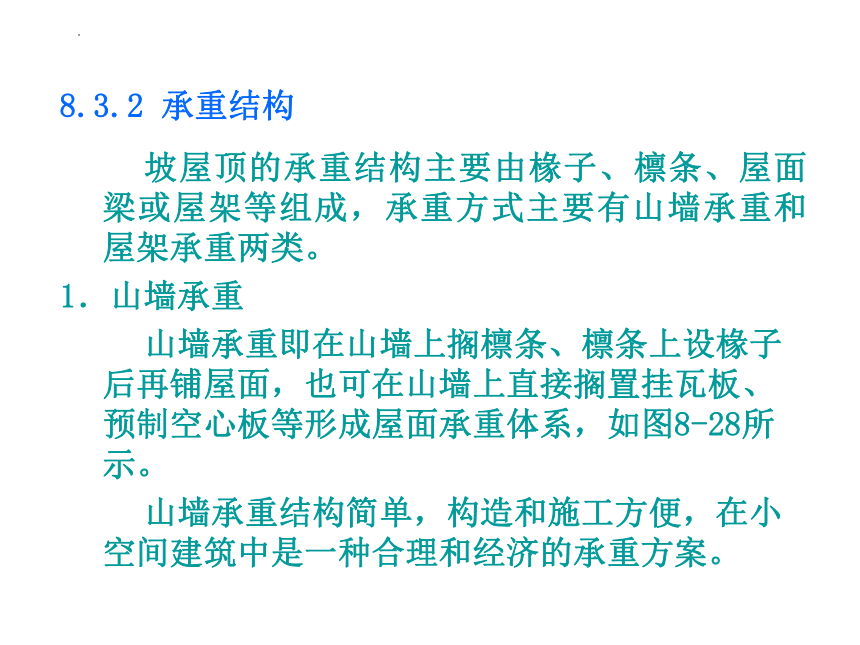

山墙承重即在山墙上搁檩条、檩条上设椽子后再铺屋面，也可在山墙上直接搁置挂瓦板、预制空心板等形成屋面承重体系，如图8-28所示。
山墙承重结构简单，构造和施工方便，在小空间建筑中是一种合理和经济的承重方案。
8.3.2 承重结构

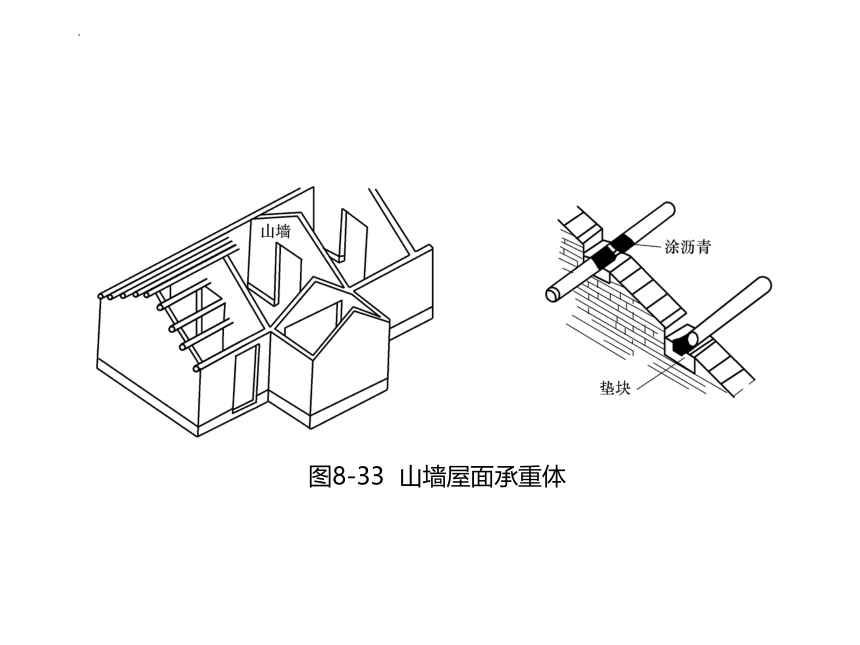

图8-33 山墙屋面承重体

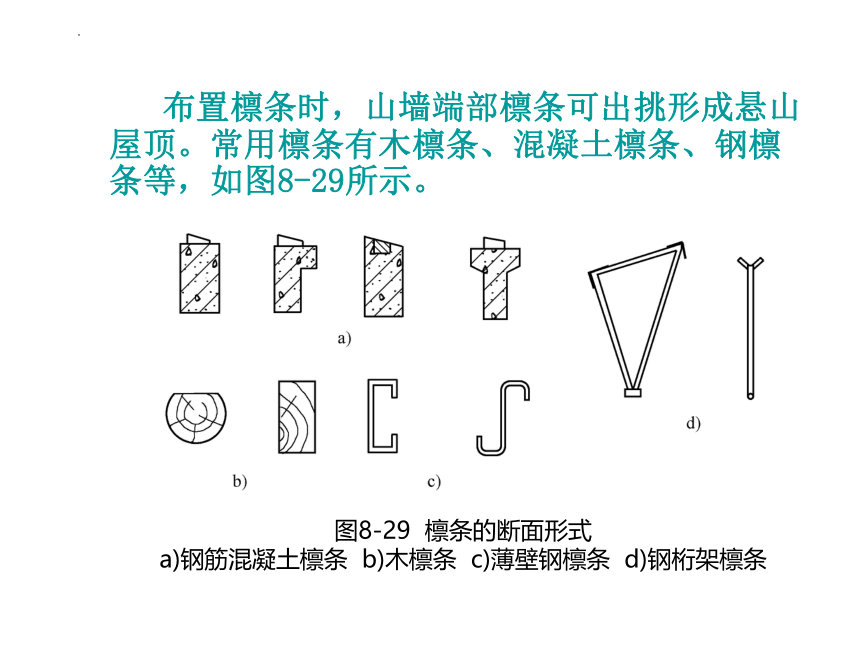

布置檩条时，山墙端部檩条可出挑形成悬山屋顶。常用檩条有木檩条、混凝土檩条、钢檩条等，如图8-29所示。
图8-29 檩条的断面形式
a)钢筋混凝土檩条 b)木檩条 c)薄壁钢檩条 d)钢桁架檩条
2．屋架承重

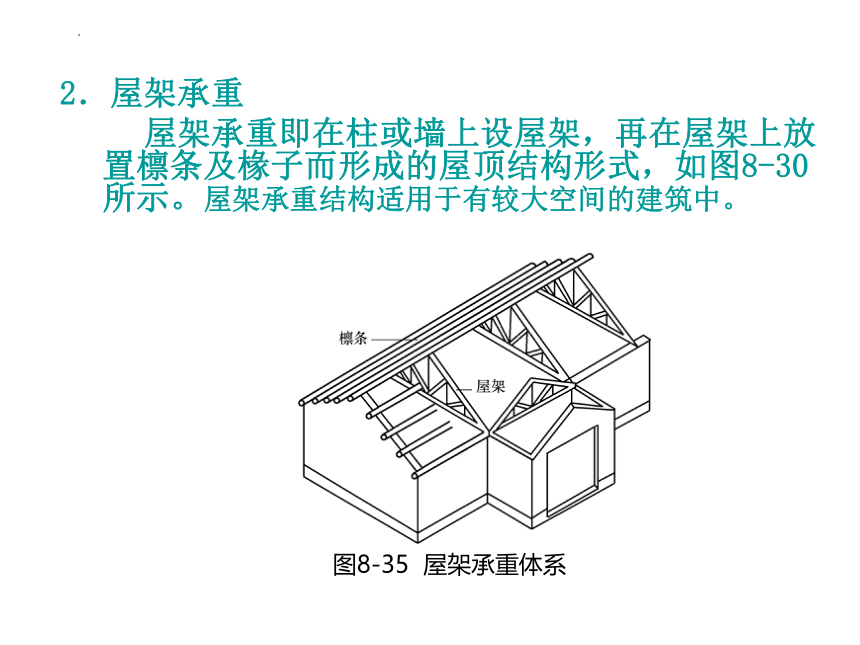

屋架承重即在柱或墙上设屋架，再在屋架上放置檩条及椽子而形成的屋顶结构形式，如图8-30所示。屋架承重结构适用于有较大空间的建筑中。
图8-35 屋架承重体系

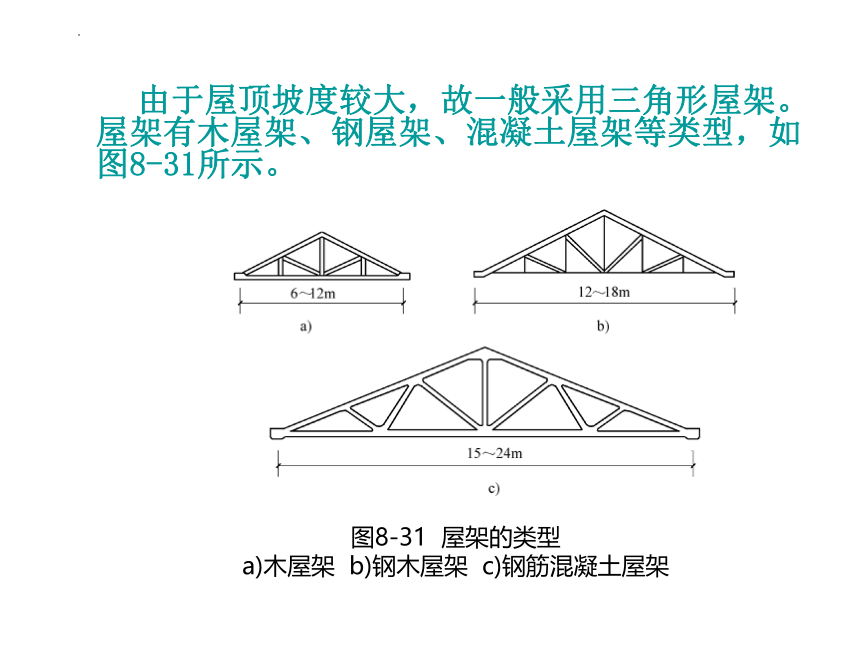

由于屋顶坡度较大，故一般采用三角形屋架。屋架有木屋架、钢屋架、混凝土屋架等类型，如图8-31所示。
图8-31 屋架的类型
a)木屋架 b)钢木屋架 c)钢筋混凝土屋架

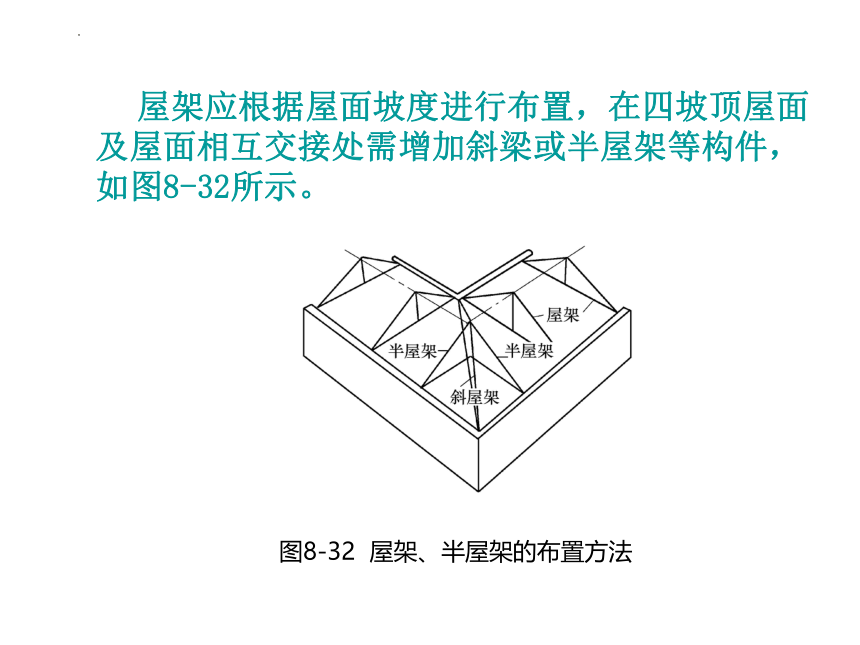

屋架应根据屋面坡度进行布置，在四坡顶屋面及屋面相互交接处需增加斜梁或半屋架等构件，如图8-32所示。
图8-32 屋架、半屋架的布置方法

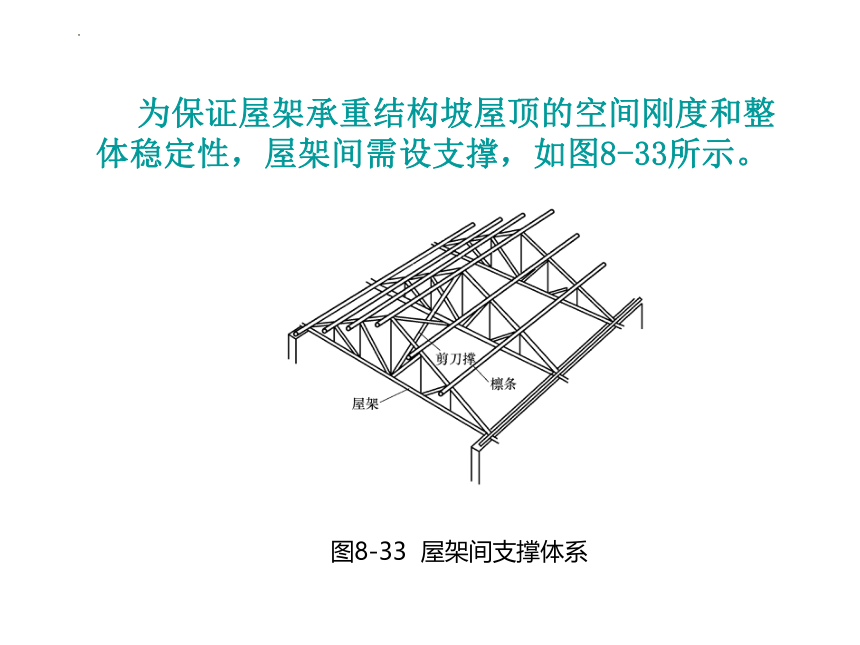

为保证屋架承重结构坡屋顶的空间刚度和整体稳定性，屋架间需设支撑，如图8-33所示。
图8-33 屋架间支撑体系

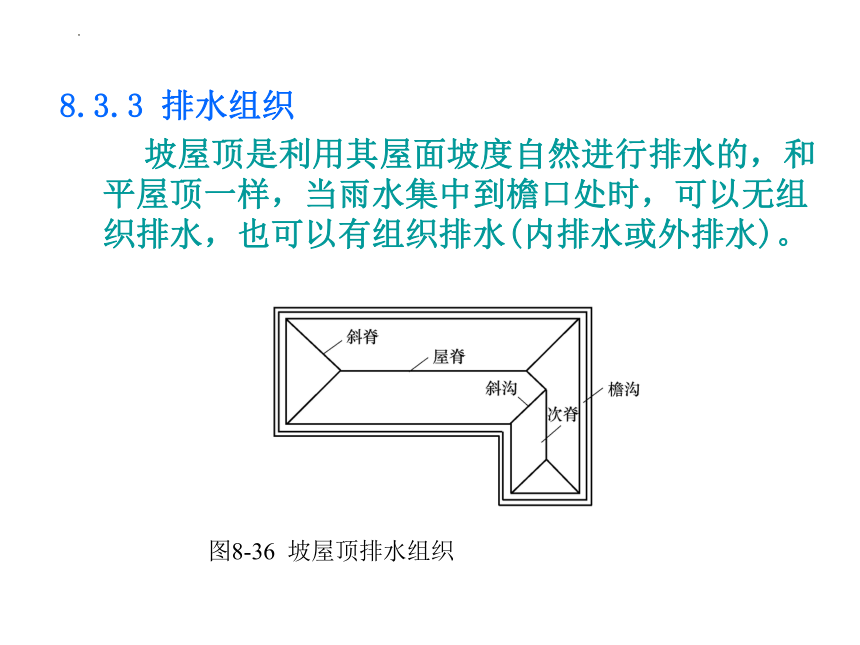

坡屋顶是利用其屋面坡度自然进行排水的，和平屋顶一样，当雨水集中到檐口处时，可以无组织排水，也可以有组织排水(内排水或外排水)。
8.3.3 排水组织
图8-36 坡屋顶排水组织
图8-40 坡屋顶的坡面组织

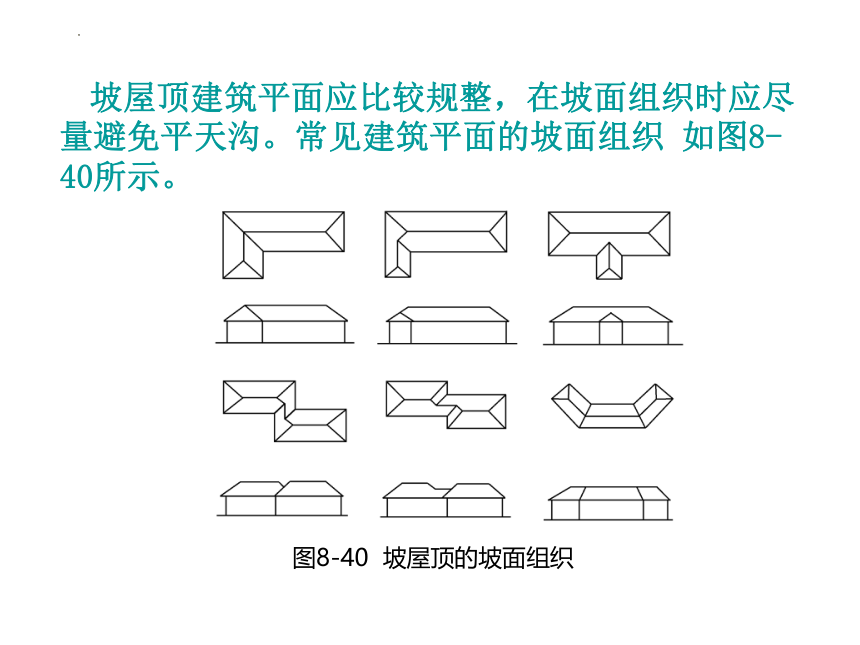

坡屋顶建筑平面应比较规整，在坡面组织时应尽量避免平天沟。常见建筑平面的坡面组织 如图8-40所示。
在我国传统坡屋顶建筑中，主要是依靠最上层的各种瓦相互搭接形成防水能力的。其屋面构造分板式和檩式两类.
板式屋面构造是在墙或屋架上搁置预制空心板或挂瓦板，再在板上用砂浆贴瓦或用挂瓦条挂瓦。
檩式构造由椽子、屋面板、油毡、顺水条、挂瓦条及平瓦等组成。
8.3.4 坡屋顶的屋面构造
图8-36 常用坡屋顶构的构造组成
1）椽子:垂直于檩条布置，间距200～30Omm，常用5Omm×5Omm的方木或φ5O圆木，其跨度为檩条的间距。当檩条间距较小时，也可以不用椽子。
2）屋面板:俗称“望板”，一般为15～2Omm厚木板，其主要作用是为屋面防水层提供平整基层
3）油毡:在屋面板上干铺一层油毡作为辅助防水层。一般应平行于屋脊自下向上铺设，搭接长度大于等于1OO㎜，用顺水条固定于望板上。
顺水条:是截面为(20～30) mm×6mm的木条，沿坡度方向钉在望板上，间距为400～5OOmm，其主要作用是固定油毡，因其顺水方向故俗称“顺水压毡条”。
挂瓦条:是沿顺水条垂直方向并固定于顺水条上的木条，常用截面2Omm×3Omm，其间距为屋面平瓦的有效尺寸(一般为280～330mm)，其主要作用是挂瓦。
平瓦:瓦是常用的坡屋顶防水材料，我国传统的平瓦为粘土平瓦，近几年来由于保护耕地，大多数地区已禁用，目前有水泥平瓦、陶瓦等替代产品。瓦的一般尺寸为(190～240) mm× (380～450)mm。机平瓦依靠上下及左右间相互搭接形成防水能力。
挂瓦板:常用F形板及T、TT形板组合，是将檩条、屋面板、挂瓦条构件合一的屋面构件。挂瓦板屋顶简单、经济，但易漏水。
1．檐口构造
坡屋顶檐口构造有挑檐无组织排水、天沟有组织排水和包檐有组织排水等几种类型。
采用无组织排水时，可为砖挑檐、下弦托木或挑檐木挑檐、椽子挑檐及挂瓦板挑檐等形式，如图8-37所示。
用有组织排水时，我国传统做法是用白铁皮(镀锌铁皮)构造方法，但此种方法不耐久、易损坏，建议仿照平屋顶形式做混凝土檐沟，如图8-38所示。
图8-37 坡屋顶挑檐无组织排水构造
图8-38 坡屋顶挑檐沟构造
2．山墙泛水构造
坡屋顶山墙处有硬山、悬山及山墙出屋顶等三种形式。
为硬山时，一般采用1︰2水泥砂浆窝瓦。
图8-39 坡屋顶硬山泛水构造
为悬山时，可用檩条出挑，也可用混凝土板出挑。
图8-40 坡屋顶悬山泛水构造
为山墙出屋顶时，泛水构造见图8-41。
防水要求较高时，还可在瓦下加铺油毡、镀锌铁皮等。
图8-41 坡屋顶山墙出屋面泛水构造
a) 泛水构造做法一 b) 泛水构造做法二
3．屋脊和斜天沟构造
坡屋顶屋脊(正脊或斜脊)一般采用1︰2水泥砂浆或水泥纸筋石灰砂浆窝脊瓦，见图8-42。
图8-42 坡屋顶屋脊构造
斜天沟采用镀锌铁皮、铅合金皮等天沟构造，如图8-43。
图8-43 坡屋顶斜天沟构造
a)无屋架天沟构造 b)有屋架天沟构造
4．坡屋顶的其他防水材料
（1)彩色水泥瓦 其基本尺寸和构造同水泥平瓦。
（2)小青瓦 是我国民间常用的屋面瓦，由于其尺寸较小，要求屋面坡度不小于1/2。小青瓦有盖瓦、底瓦、滴水瓦之分，一般应搭七露三。
（3)琉璃瓦 有琉璃平瓦和琉璃筒瓦两类，并有绿、黄、紫红、湖兰等各种颜色，其屋面构造与水泥平瓦相同。
（4)彩色压型钢板瓦
彩色压型钢板瓦是我国近年来逐步推广应用的新型屋面防水材料，有彩色压型钢板波形瓦和压型V形或W形瓦两类，一般用自攻螺丝钉、拉铆钉或专用连接件固定于各类檩条上。
彩色压型钢板瓦防水性能好、构造简单、屋面轻，在平屋顶、坡屋顶中均可使用。当采用复合板时，其保温隔热性能也较好，是极有发展前景的新型屋面防水材料。
本章回顾
屋顶是建筑物的外围护结构，是建筑物的重要组成部分。通过本节的学习，我们要重点掌握以下知识。
1.屋顶设计的主要任务是解决好防水、保温隔热强度、刚度、稳定性、造型美观等问题。
2.屋顶按外形和坡度分：平屋顶、坡屋顶和曲面屋顶；按保温隔热要求分：有保温屋顶、不保温屋顶、隔热屋顶；按屋面防水材料分：细石混凝土、防水砂浆等刚性防水屋面；各种卷材等柔性防水屋面；涂料、粉剂等防水屋面；瓦屋面；波形瓦屋面；平金属板、压型金属板屋面等类型。
3.影响屋顶坡度的主要因素有屋面防水材料、屋顶结构形式、地理气候条件、施工方法及建筑造型要求等方面。平屋顶的排水坡度的大小主要取决于排水要求、防水材料、屋顶使用要求和屋面坡度形成方式等因素。主要由结构找坡和材料找坡形成。
4.卷材屋面防水层下面须作找平层，上面应作保护层，不上人屋面用绿豆砂保护，上人屋面可在防水层上面浇筑30～40㎜厚细石混凝土，也可用20㎜厚1︰3水泥砂浆贴地砖或混凝土预制板构成保护层。油毡屋面的细部构造是防水的薄弱部位，包括泛水、天沟、雨水口、檐口变形缝等。油毡屋面存在的主要问题是起鼓、流淌、开裂，应采取构造措施加以防止。
5.混凝土刚性防水屋面主要适用于我国南方地区。为了防止防水层开裂，应在防水层中加钢筋网片、设置分格缝、在防水层与结构层之间加铺隔离层。分格缝应设在屋面板的支承端、屋面坡度的转折处、泛水与立墙的交接处。分格缝之间的距离不应超过6米。泛水、分格缝、变形缝、槽口、雨水口等部位的细部构造须有可靠的防水措施。
6.坡屋顶的承重结构主要由椽子、檩条、屋面梁或屋架等组成，承重方式主要有山墙承重和屋架承重。瓦屋面的屋脊、檐口、天沟等部位应作好细部构造处理。
