第8章 楼地层

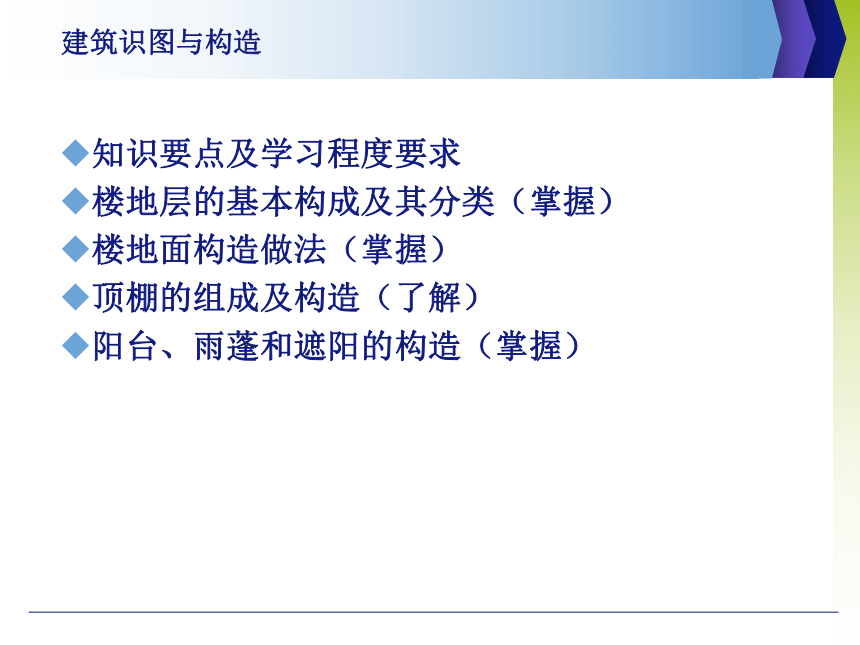

知识要点及学习程度要求
楼地层的基本构成及其分类（掌握）
楼地面构造做法（掌握）
顶棚的组成及构造（了解）
阳台、雨蓬和遮阳的构造（掌握）
建筑识图与构造

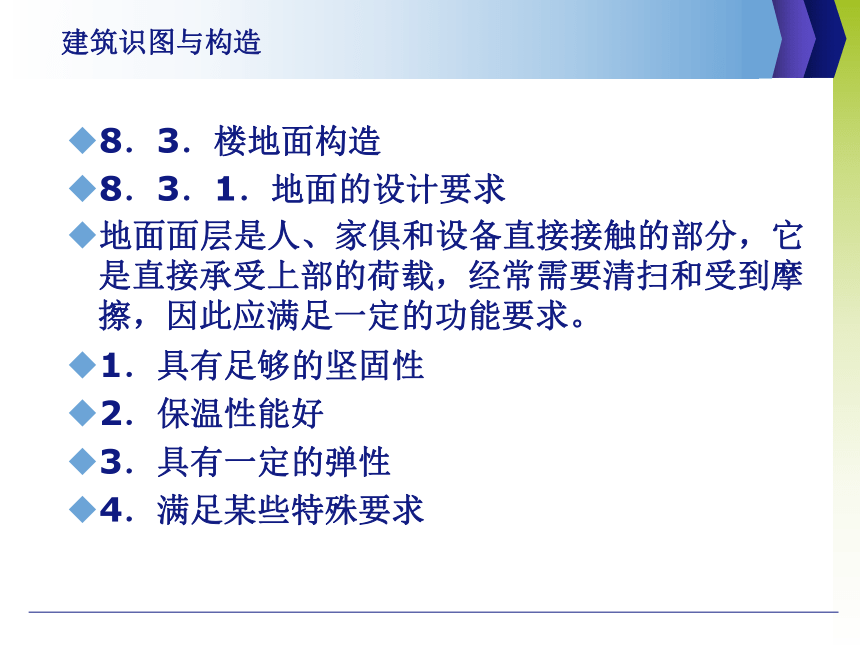

8．3．楼地面构造
8．3．1．地面的设计要求
地面面层是人、家俱和设备直接接触的部分，它是直接承受上部的荷载，经常需要清扫和受到摩擦，因此应满足一定的功能要求。
1．具有足够的坚固性
2．保温性能好
3．具有一定的弹性
4．满足某些特殊要求
建筑识图与构造
8．3．2．地坪的构造
1．整体地面
（1）水泥砂浆地面
建筑识图与构造

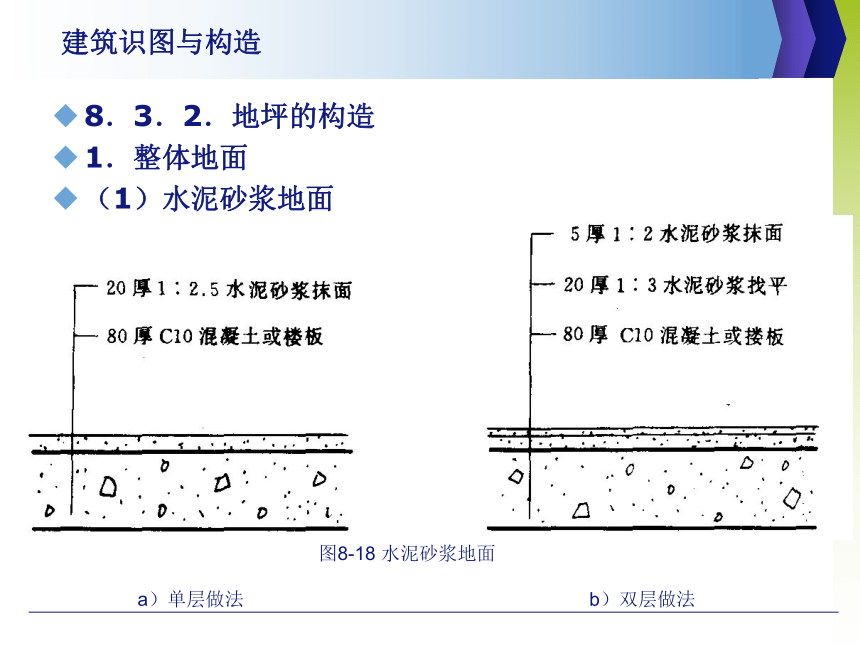

图8-18 水泥砂浆地面
a）单层做法 b）双层做法
a） b） c）

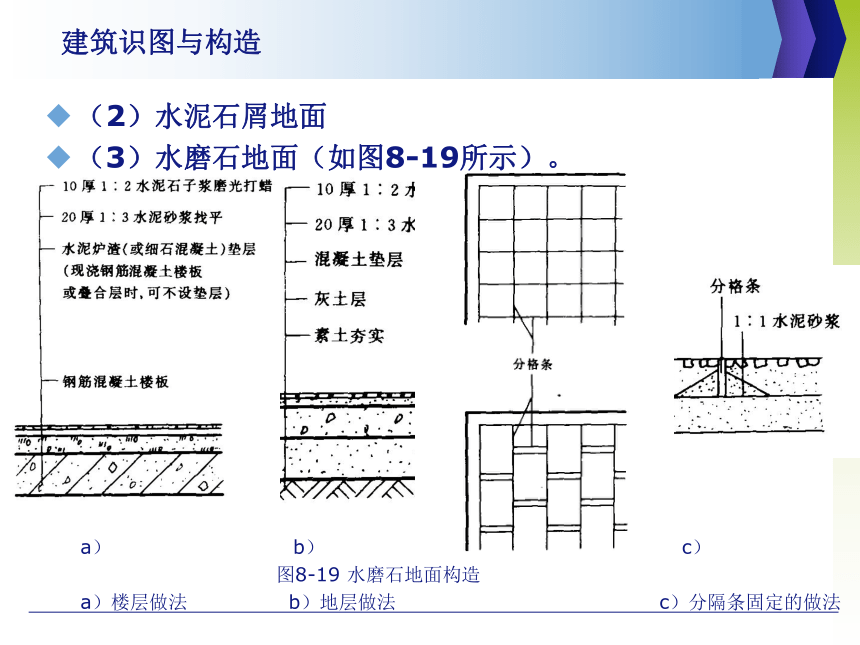

图8-19 水磨石地面构造
a）楼层做法 b）地层做法 c）分隔条固定的做法
建筑识图与构造
（2）水泥石屑地面
（3）水磨石地面（如图8-19所示）。

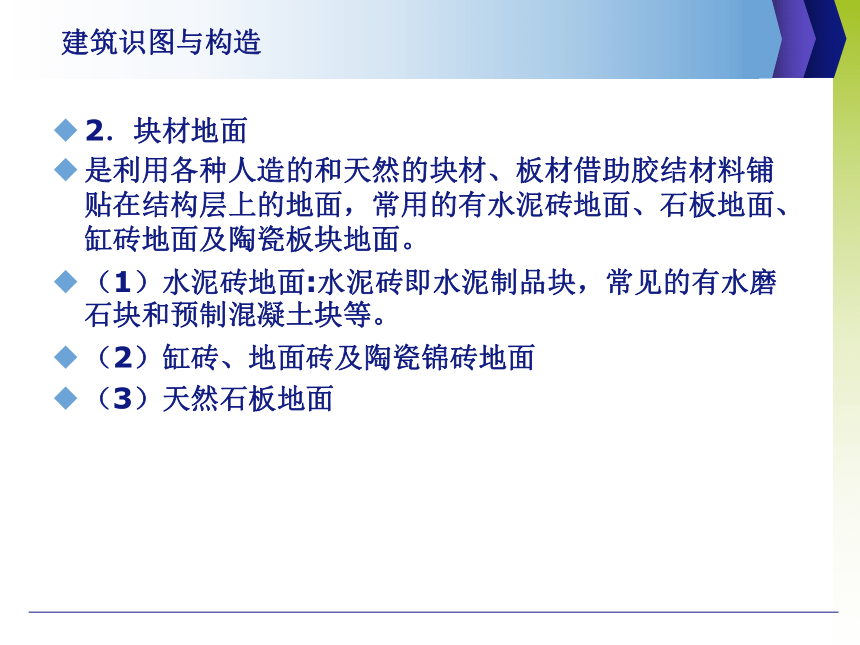

2．块材地面
是利用各种人造的和天然的块材、板材借助胶结材料铺贴在结构层上的地面，常用的有水泥砖地面、石板地面、缸砖地面及陶瓷板块地面。
（1）水泥砖地面:水泥砖即水泥制品块，常见的有水磨石块和预制混凝土块等。
（2）缸砖、地面砖及陶瓷锦砖地面
（3）天然石板地面
建筑识图与构造
建筑识图与构造

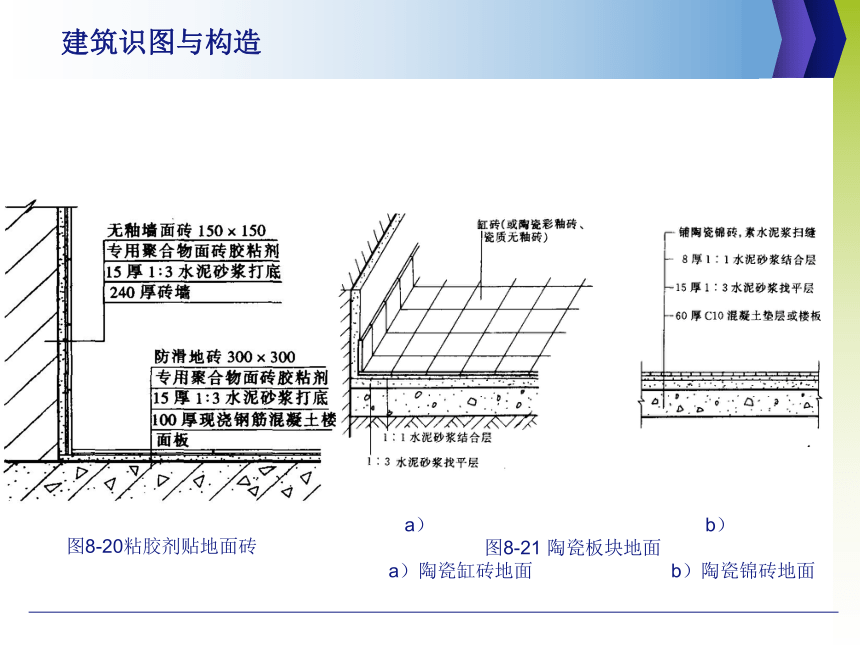

图8-20粘胶剂贴地面砖
a） b）
图8-21 陶瓷板块地面
a）陶瓷缸砖地面 b）陶瓷锦砖地面
建筑识图与构造
图8-22马赛克地面
建筑识图与构造
a） b）
图8-23石板地面
a）方整石板地面 b）碎大理石板地面
3．木地面
木地面具有弹性好、导热系数小、不起灰、易清洁等特点，常用于住宅、宾馆、剧场、舞台、办公等建筑中。木地面的构造方式有：架空、实铺、粘贴和强化木地面。
建筑识图与构造
图7-9墙厚与砖的规格关系
建筑识图与构造
b） c）
图8-25实铺式木地面
a）单层实铺式 b）双层实铺式 c）粘贴式
建筑识图与构造
图8-26 塑料卷材地面
8．3．3．踢脚线构造
通常在墙面靠近地面处设踢脚线（又称踢脚板）。作用是保护墙面的根部，防止外界碰撞墙面或清洗地面时不致污染墙面。踢脚线的材料一般与地面相同，故可看作是地面的一部分。
建筑识图与构造
a） b） c）
图 8-27 踢脚线构造
a）凸出墙面 b）与墙面平齐 c）凹进场面
8．3．4．楼地面防水构造构造
建筑物内的厕所、盥洗间、淋浴间等房间由于使用功能的要求用水频繁。为不影响房间的正常使用，应做好这些房间的排水和防水。
1．楼地面排水
建筑识图与构造
　　　　　　　　　　　　 图 8-28 楼地面的排水处理
a）地漏 b）地面低于无水房间 c）设置门槛
2．楼地面防水
建筑识图与构造
图 4-29楼地面的防水处理
a）楼板层与墙身防水 b）防水层向无水房间延伸 c）普通管道的处理 d）热力管道的处理
