(共24张PPT)
第9章 楼梯与电梯

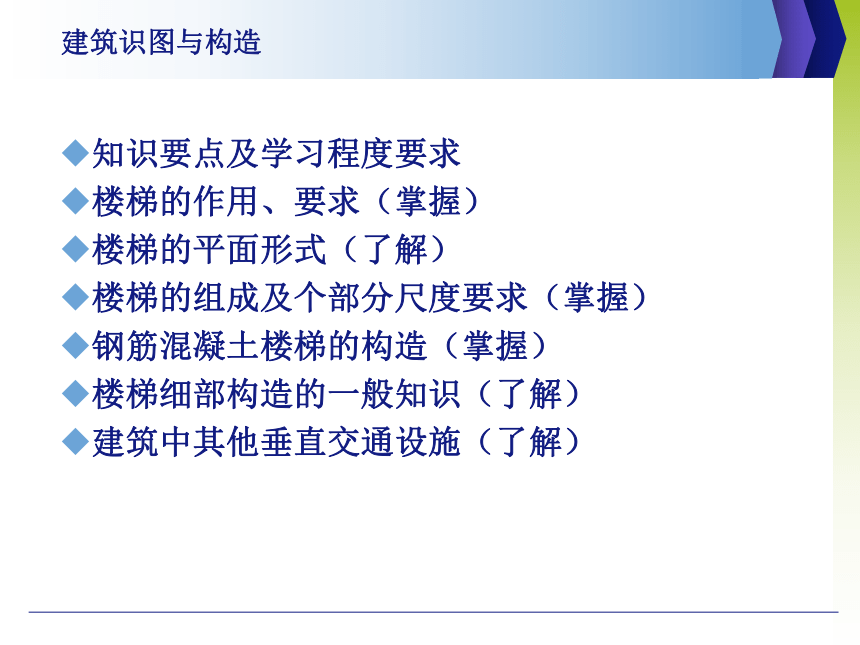

知识要点及学习程度要求
楼梯的作用、要求（掌握）
楼梯的平面形式（了解）
楼梯的组成及个部分尺度要求（掌握）
钢筋混凝土楼梯的构造（掌握）
楼梯细部构造的一般知识（了解）
建筑中其他垂直交通设施（了解）
建筑识图与构造

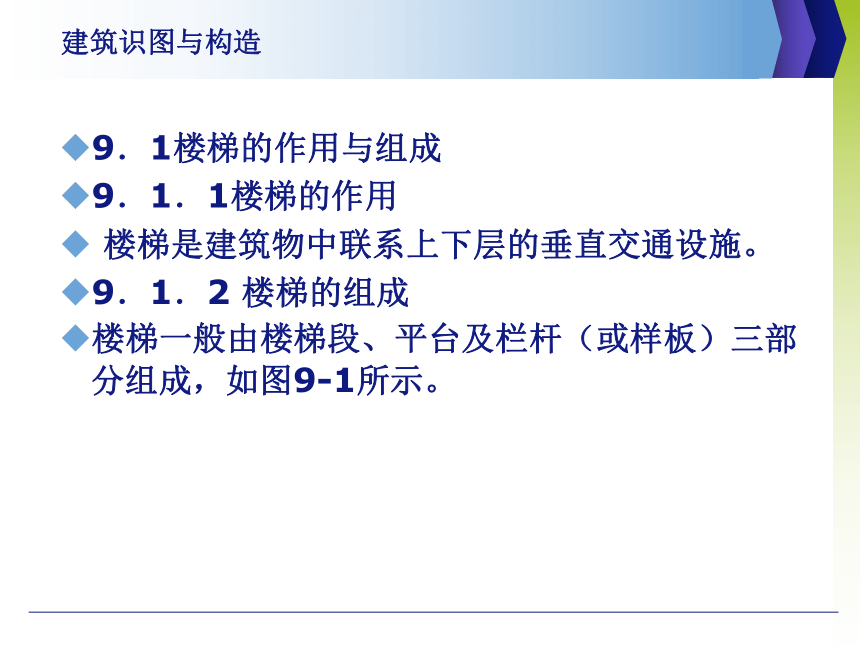

9．1楼梯的作用与组成
9．1．1楼梯的作用
楼梯是建筑物中联系上下层的垂直交通设施。
9．1．2 楼梯的组成
楼梯一般由楼梯段、平台及栏杆（或样板）三部分组成，如图9-1所示。
建筑识图与构造
建筑识图与构造

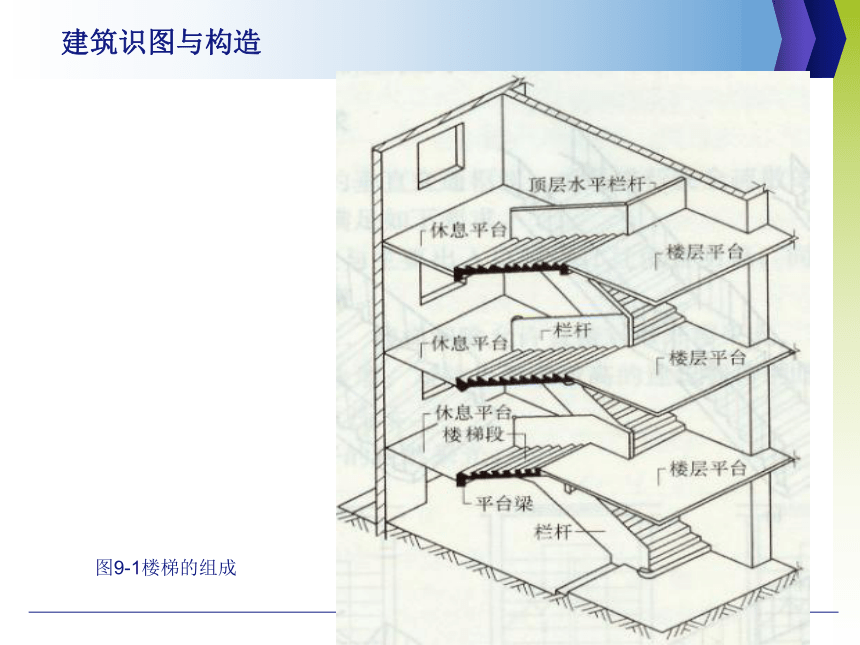

图9-1楼梯的组成
9．1．3 楼梯图的识读
建筑识图与构造

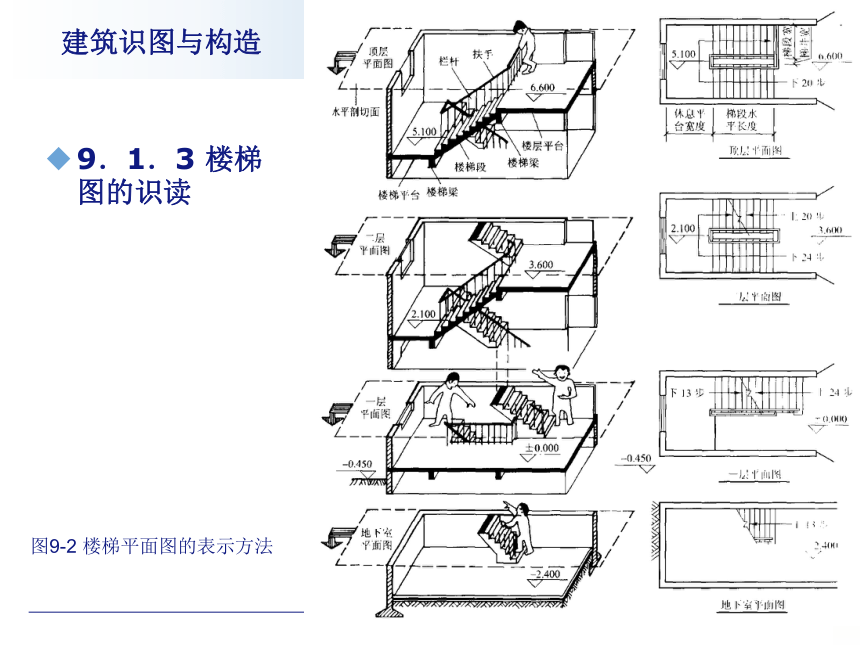

图9-2 楼梯平面图的表示方法

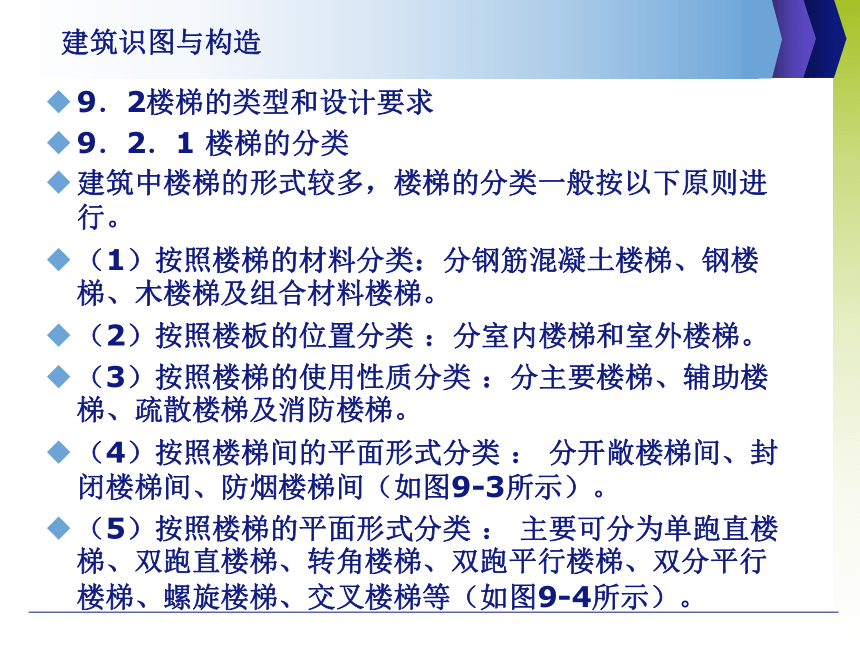

9．2楼梯的类型和设计要求
9．2．1 楼梯的分类
建筑中楼梯的形式较多，楼梯的分类一般按以下原则进行。
（1）按照楼梯的材料分类：分钢筋混凝土楼梯、钢楼梯、木楼梯及组合材料楼梯。
（2）按照楼板的位置分类 ：分室内楼梯和室外楼梯。
（3）按照楼梯的使用性质分类 ：分主要楼梯、辅助楼梯、疏散楼梯及消防楼梯。
（4）按照楼梯间的平面形式分类 ： 分开敞楼梯间、封闭楼梯间、防烟楼梯间（如图9-3所示）。
（5）按照楼梯的平面形式分类 ： 主要可分为单跑直楼梯、双跑直楼梯、转角楼梯、双跑平行楼梯、双分平行楼梯、螺旋楼梯、交叉楼梯等（如图9-4所示）。
建筑识图与构造
建筑识图与构造

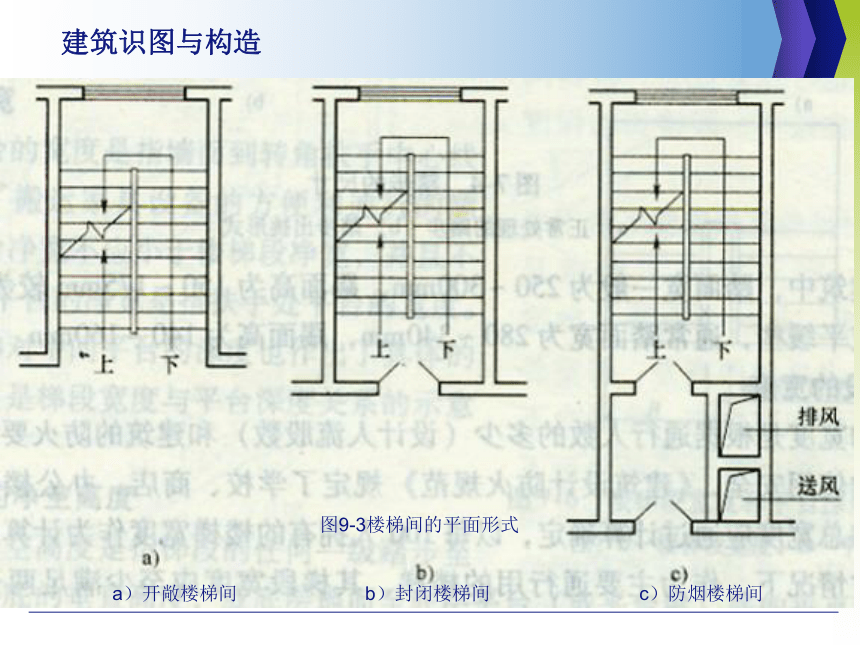

图9-3楼梯间的平面形式
a）开敞楼梯间 b）封闭楼梯间 c）防烟楼梯间
建筑识图与构造

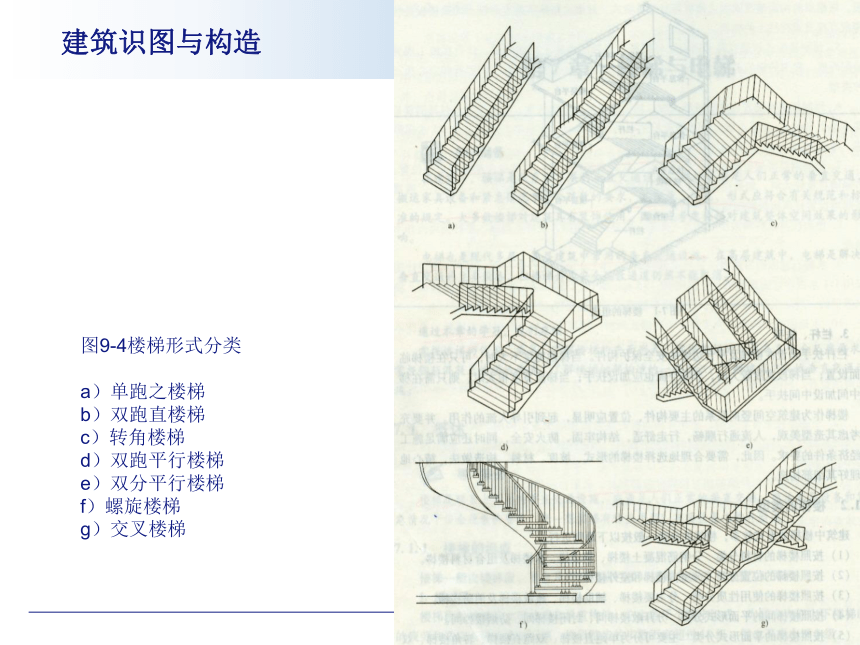

图9-4楼梯形式分类
a）单跑之楼梯
b）双跑直楼梯
c）转角楼梯
d）双跑平行楼梯
e）双分平行楼梯
f）螺旋楼梯
g）交叉楼梯
9．1．2楼梯的设计要求
楼梯既是楼房建筑中的垂直交通枢纽，也是进行安全疏散的主要交通工具为确保使用安全，楼梯的设计必须满足如下要求。
（1）位置明显，作为主要楼梯，应与主要出入口邻近，起到引导人流的作用，同时还应避免垂直交通与水平交通在交接处拥挤、堵塞。
（2）满足防火要求，楼梯间除允许直接对外开窗采光外，不得向室内任何房间开窗，楼梯间的门应向人流疏散方向。楼梯间四周墙壁必须为防火墙，对防火要求高的建筑物特别是高层建筑，应设计成封闭式楼梯或防烟楼梯（如图9-3c所示）。
（3）楼梯间必须有良好的自然采光。
建筑识图与构造
9．2．1楼梯的主要尺度
1．楼梯的坡度与踏步尺寸
建筑识图与构造
图9-5 楼梯、台阶和坡道坡度的适用范围
楼梯的坡度应根据建筑特的使用性质和层高来确定。楼梯坡度实质上与楼梯踏步密切相关，踏步高与宽之比即可构成楼梯坡度。楼梯坡度越大，踏步高度越大、宽度越小；反之，楼梯坡度越小，踏步高度越小、宽度越大。踏步高常以h来表示，踏步宽常以b来表示。踏步尺寸与人行步距有关（如图9-6所示），通常用下列经验公式来表示。
2h + b=600～620mm
h + b≈450mm
式中 h —踏步的高度（mm）；
b —踏步的宽度（mm）。
建筑识图与构造
在居住建筑中，踢面宽一般为260mm～300mm，踢面高为150mm～175mm较为合适。学校、办公室坡度应平缓些，通常踏面宽为280mm～340mm，踢面为140mm～160mm（见表9-1）
建筑识图与构造
图9-6踏步的尺寸
a）无突缘； b）有突缘（直踢板）； c）有突缘（斜赐板）
常用楼梯踏步尺寸（mm） 表 9-1
建筑识图与构造
楼梯类别 宽度 （b） 高度 （h）
住宅公用楼梯 260～300 150～175
幼儿园楼梯 260～280 120～150
医院、疗养院等楼梯 300～350 120～150
学校、办公楼等楼梯 280～340 140～160
剧院、会堂等楼梯 300～350 120～150
2.楼梯段的宽度
楼梯段的宽度主要根据使用性质、使用人数和防火规范来确定。一般供单人通行的楼梯宽度应不小于900 mm，双股人通行为1100 mm～1400 mm，三股人通行为1650 mm～2100 mm（如图9-7所示）。住宅套内楼梯的梯段净宽，当一边临空时，不应小于750 mm；当两侧有墙时，不应小于900 mm。
建筑识图与构造
图9-7楼梯的宽度
a）单人通行 b）双人通行 c）三人通行
建筑识图与构造
高层建筑中作为主要通行用的楼梯，其楼梯段的宽度指标高于一般建筑。疏散楼梯的最小净宽不应小于表9-2的规定。
高层建筑疏散楼梯的最小净宽 表9-2
建筑识图与构造
高层建筑 疏散楼梯的最小净宽/m 高层建筑 疏散楼梯的最小净宽/m 高层建筑 疏散楼梯的最小净宽/m
医院病房楼 1．30 居住建筑 1．10 其他建筑 1.20
3．楼梯栏杆扶手的高度
楼梯栏杆扶手的高度是指从踏步前缘至扶手上表面的垂直距离。一般室内楼梯栏杆高度常采用900 mm；儿童使用的楼梯一般为500mm～600 mm（如图9-8所示）。室内楼梯水平段栏杆长度大于500mm时，其扶手高度不应小于1050mm，室外楼梯栏杆高应小于1050 mm。住宅楼梯栏杆垂直杆件间净空不应大于110mm。
建筑识图与构造
建筑识图与构造
图9-8栏杆扶手高度 图9-9楼梯宽度和平台深度的尺寸关系
注：B-楼梯的宽度D-平台宽度
4．平台宽
楼梯平台的宽度是指墙面到转角扶手中心线的距离。为了搬运家具设备的方便和通行的顺畅，楼梯平台净宽应不小于楼梯段净宽，并且不小于1.1 m,平台的净宽是指扶手处平台的宽度（如图9-9所示）。
5．楼梯的净空高度
楼梯的净空高度包括梯段部位的净高和平台部位的净高，为保证行人正常通行及搬运家俱设备，应满足最底高度要求。楼梯平台部位的净高应不小于2000mm，梯段部位的净高应不小于2200mm。（如图9-10所示）。
建筑识图与构造
建筑识图与构造
图9-10 楼梯梯段及平台部位的净高要求
a）平台梁下净高 b）梯段下净高
楼梯间有两种形式，一种是非通行式（ 如图9-11所示），另一种是通行式（ 如图9-12所示 ）对于通行式必须保证平台梁底面至地面净高满足要求。但在大量性住宅建筑中，常利用楼梯间作为出入口，加之层高较低，楼梯间进深尺寸较小，通行受阻，为使平台下净高不小于2000 mm，需要采取必要的措施来解决平台下通行的要求。
非通行式楼梯一般为等跑式，即两个梯段的踏步数相同，这种做法使用习惯，施工简捷。而同行是楼梯可以采用长短跑式，即第一跑踏步数多，第二跑踏步数少，如果平台下高度还不够，可再把局部地面下沉一些高度，满足最底的通行尺寸（次要出口为≥2000 mm，重要出入口为≥2200 mm）。也可以采用保持等跑式楼梯，完全靠下沉解决通行高度问题（如图9-13），还可以将底层楼梯改为直跑楼梯，这种方式多用于住宅建筑中（如图9-14）。
建筑识图与构造
建筑识图与构造
图9-11楼梯间非通行式 图9-12楼梯间通行式
建筑识图与构造
图9-13楼梯间用等跑和下沉地面解决通行净高 图9-14 底层采用单跑楼梯
建筑识图与构造
6．楼梯梯段尺寸
设计楼梯主要是解决楼梯梯段和平台的设计，而梯段和平台的尺寸与楼梯间的开间、进深和层高有关（如图9-15所示）。
图9-19楼梯尺寸的确定
