第8章 楼地层
知识要点及学习程度要求
楼地层的基本构成及其分类（掌握）
楼地面构造做法（掌握）
顶棚的组成及构造（了解）
阳台、雨蓬和遮阳的构造（掌握）
建筑识图与构造
8．4．顶棚
8．4．1．直接式顶棚
1．直接喷刷顶棚
2．抹灰顶棚
3． 贴面顶棚
建筑识图与构造

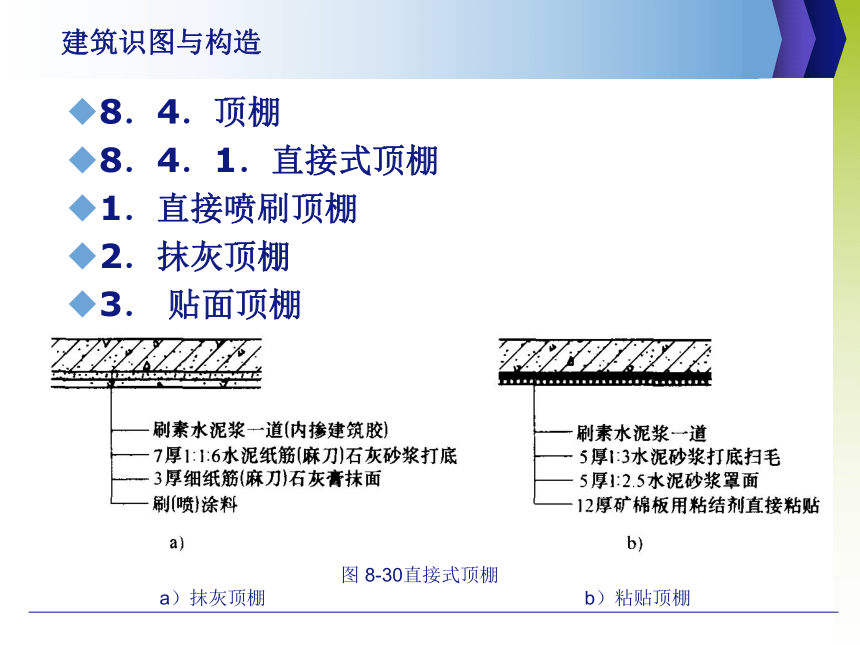

图 8-30直接式顶棚
a）抹灰顶棚 b）粘贴顶棚
8．4．2．悬吊式顶棚
悬吊式顶棚又称吊顶棚或吊顶，是将饰面层悬吊在楼板结构上而形成的顶棚。
1．吊顶的构造组成
吊顶棚一般由吊杆（筋）、基层和面层三部分。
建筑识图与构造
a） b）

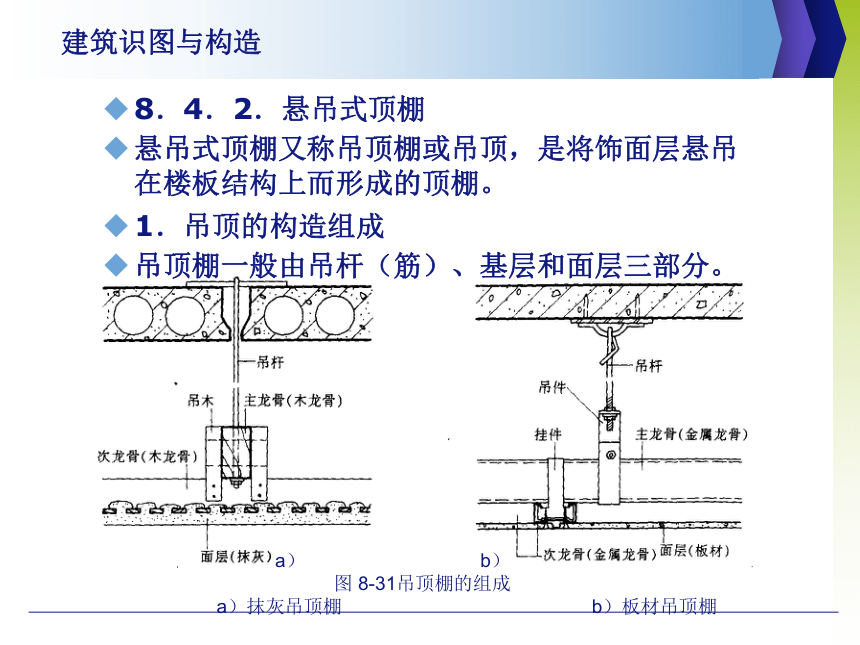

图 8-31吊顶棚的组成
a）抹灰吊顶棚 b）板材吊顶棚
建筑识图与构造

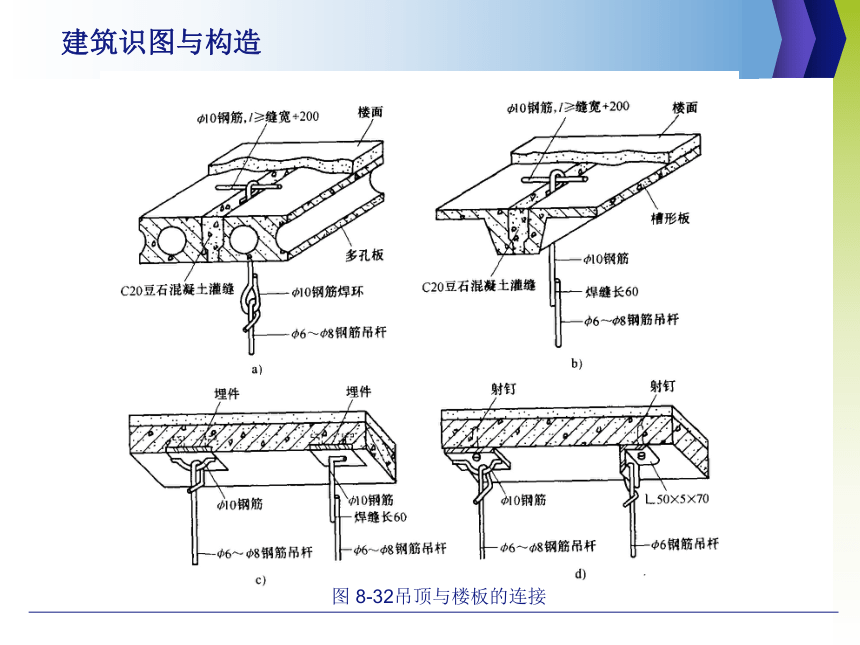

图 8-32吊顶与楼板的连接
2．吊顶的类型

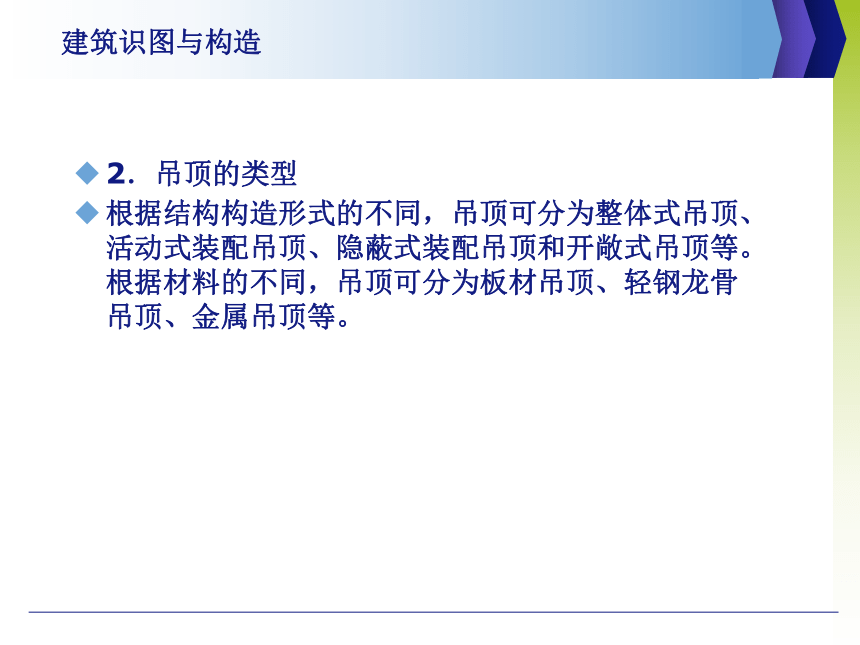

根据结构构造形式的不同，吊顶可分为整体式吊顶、活动式装配吊顶、隐蔽式装配吊顶和开敞式吊顶等。根据材料的不同，吊顶可分为板材吊顶、轻钢龙骨吊顶、金属吊顶等。
建筑识图与构造
（1）木龙骨吊顶
建筑识图与构造

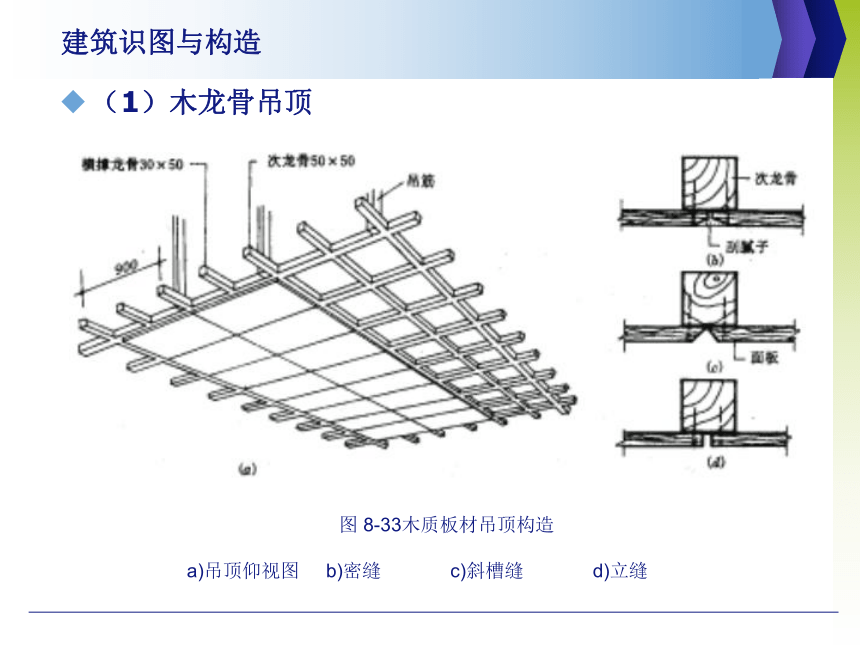

　 图 8-33木质板材吊顶构造
a)吊顶仰视图 b)密缝 c)斜槽缝 d)立缝
（2）金属龙骨吊顶
1）轻钢龙骨式吊顶
建筑识图与构造

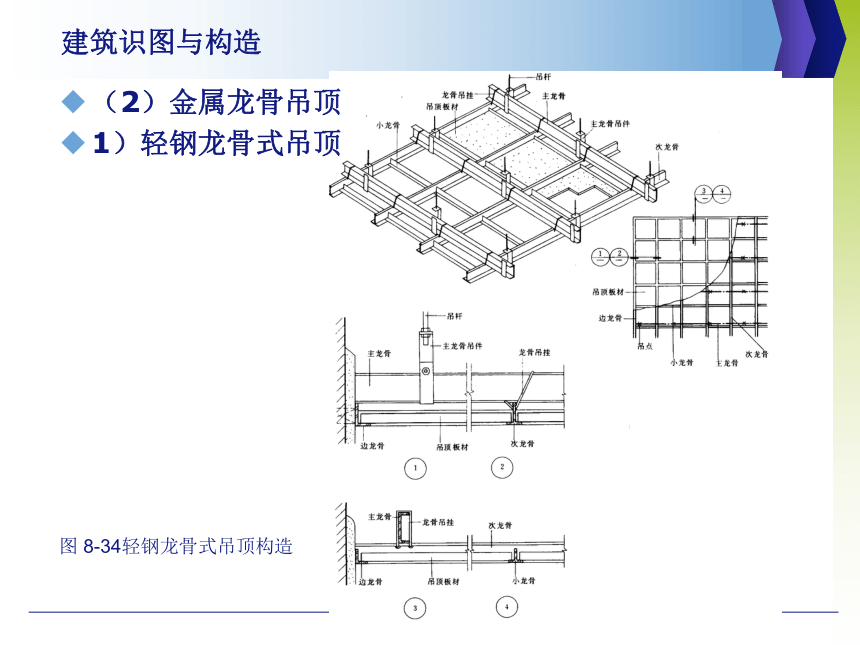

图 8-34轻钢龙骨式吊顶构造
2）铝合金龙骨吊顶
建筑识图与构造

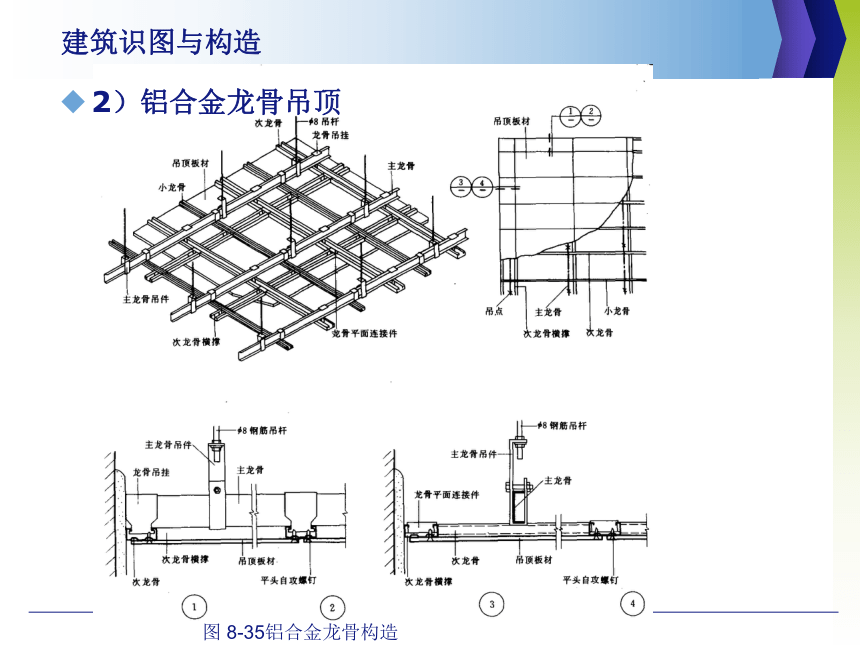

图 8-35铝合金龙骨构造
建筑识图与构造
图 8-36密铺铝合金条板吊顶
3）密铺铝合金条板吊顶
8．5．阳台与雨蓬
8．5．1．阳台
1．阳台的类型和设计要求
（1）类型
1）按其与外墙面的关系分为：挑阳台、凹阳台、半挑半凹阳台（如图8-37a、b、c所示）。
2）按其在建筑中所处的位置可分为：中间阳台和转角阳台（如图8-37d所示）。
建筑识图与构造
a） b） c） d）
图8-37 阳台的类型
a）挑阳台 b）凹阳台 c）半凹半挑阳台 d）转角阳台
3）按使用功能不同又可分为：生活阳台（靠近卧室或客厅）和服务阳台（靠近厨房）。
4）按围护结构分为：开敞式阳台和封闭式阳台。
5）按结构形式分为：墙承式阳台和悬挑式阳台。
（2）阳台的组成：阳台由阳台板（梁板）、阳台护栏组成。联合式阳台应设置阳台隔板，开敞式阳台应设排水口，封闭式阳台应设阳台雨篷。
（3）设计要求
1）安全适用
2）坚固耐久
3）排水顺畅
建筑识图与构造
建筑识图与构造
　　　　　　　　　　 图3-17 明沟与散水
c）混凝土明沟 d）混凝土散水
明沟的构造做法可用砖砌、石砌、混凝土现浇，沟底应做纵坡，坡度为0．5%～1%，宽度为220mm～350mm（如图7-17c、d所示）。
a） b） c）
图8-38 现浇钢筋混凝土阳台
a）挑板式 b）压梁式 c）挑梁式
2．阳台结构布置方式
阳台承重结构的支承方式有墙承式和悬挑式。
（1）墙承式
（2）悬挑式
1）挑板式
2）压梁式
3）挑梁式
建筑识图与构造
图8-39预制钢筋混凝土阳台的构造
a）楼板外伸式 b）楼板压重式 c）挑梁式 d)抗倾覆式
建筑识图与构造
3．阳台构造
（1）开敞式阳台：开敞式阳台是指阳台的空间与外界是相通的。它的护栏可以是板式的、漏空的或综合式的（如图8-46所示）。
（2）封闭式阳台：封闭式阳台是指把上下楼层阳台之间的空间用玻璃窗维护起来。
建筑识图与构造
建筑识图与构造
图8-40 封闭式阳台构造
4．阳台细部构造
（1）阳台栏杆
1）按形式分：有实体、空花和混合式（如图8-41所示）
建筑识图与构造
图8-40 阳台栏杆形式
建筑识图与构造
2）按材料可分：有砖砌、钢筋混凝土（如图8-42所示）、金属栏杆及玻璃栏杆等（如图8-42所示）。
图8-42栏杆构造
a)砖砌栏板 b)混凝土栏板
c)混凝土栏杆 d)金属栏杆
（2）阳台扶手：栏杆扶手有金属和钢筋混凝土两种：金属扶手一般为钢管与金属栏杆焊接组成。钢筋混凝土扶手用途广泛，形式多样，有不带花台、带花台、带花池等。
（3）阳台细部构造：阳台细部构造主要包括栏杆与扶手的构造、栏杆与面梁（或称止水带）的连接、栏杆与墙体的连接等。
1）阳台栏杆与扶手构造（如图8-43所示）。
建筑识图与构造
建筑识图与构造
　　　　　　　　　　　　图8-43阳台栏杆与扶手的构造
建筑识图与构造
　　　　　　　　　　　　图8-44栏杆与面梁或阳台板的连接
（a）金属栏杆与木扶手（b）砖砌栏板与混凝土扶手 （c）现浇混凝土栏杆与扶手（d）预制钢筋混凝土栏板
2）栏杆与面梁或阳台板的连接方式：有焊接、榫接坐浆、现浇等（如图8-44所示）
3）扶手与墙的连接方式
建筑识图与构造
　　　　　　　　　　　　图8-45扶手与墙体的连接
建筑识图与构造
　　　　　　　　　　　　图8-46阳台隔板构造
（4）阳台隔板：阳台隔板用于连接双阳台，有砖砌和钢筋混凝土隔板两种。
（5）阳台排水：阳台排水有外排水和内排水两种。
建筑识图与构造
　图8-47 阳台排水构造
a）排水管排水 b）水落管排水
建筑识图与构造
8．5．2．雨蓬
雨篷是设在建筑物外墙出入口上部的水平构件，作用是保护出入口门不受雨、雪水的侵蚀，同时还起到装饰入口的作用。根据雨篷板的支承方式不同，有悬板式和梁板式两种（如图8-48所示）。
1．悬板式
2．梁板式
a） b）
图8-48悬板式雨篷构造
a）板式雨蓬 b）梁板式雨蓬
建筑识图与构造
8．5．3．遮阳
遮阳设施有多种，主要有绿化遮阳、简易设施遮阳和建筑构造遮阳等（如图8-49所示）。
a） b） c）
图8-49简易设施遮阳
a）苇席遮阳 b）布蓬遮阳 c）百叶遮阳
建筑识图与构造
3．建筑构造遮阳
遮阳的形式一般可分为四种：水平式、垂直式、综合式和挡板式（如图8-50所示）。
图8-50遮阳形式
a）水平式 b）垂直式
c）综合式 d）挡板式
