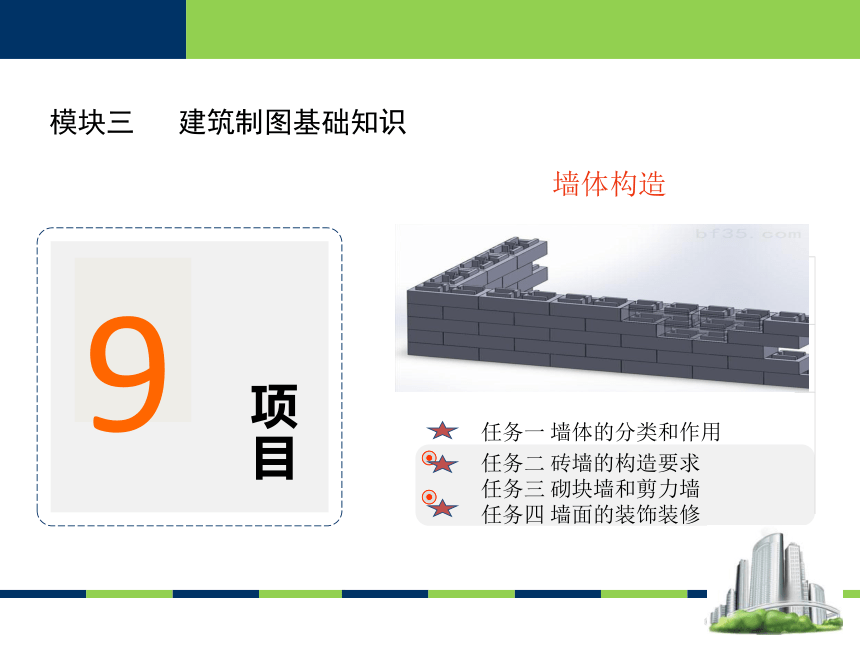

模块三 建筑制图基础知识
9
任务一 墙体的分类和作用
任务二 砖墙的构造要求
任务三 砌块墙和剪力墙
任务四 墙面的装饰装修
墙体构造
1 地基与基础
1.1 地基与基础
地基 基础
任务一

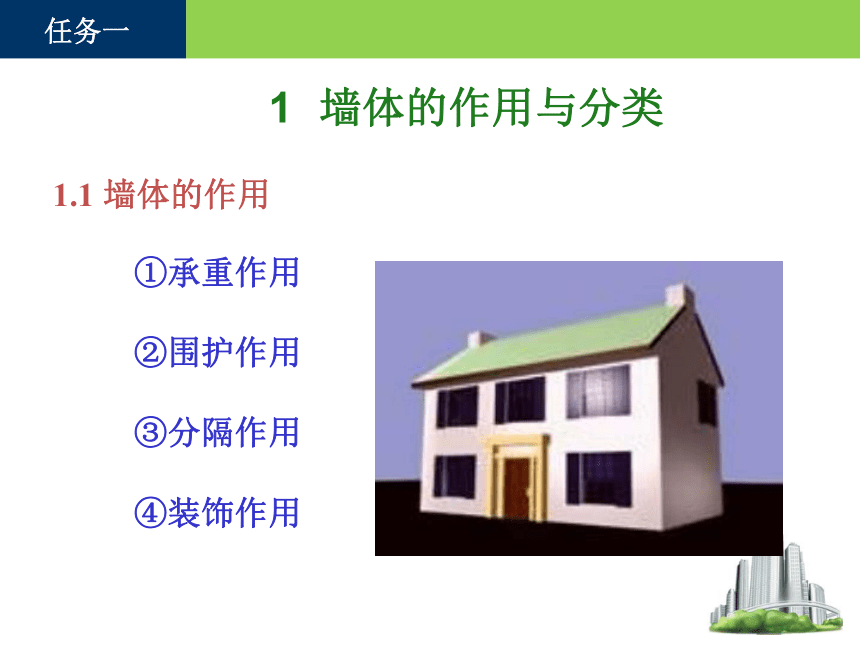

1 墙体的作用与分类
1.1 墙体的作用
①承重作用
②围护作用
③分隔作用
④装饰作用
任务一

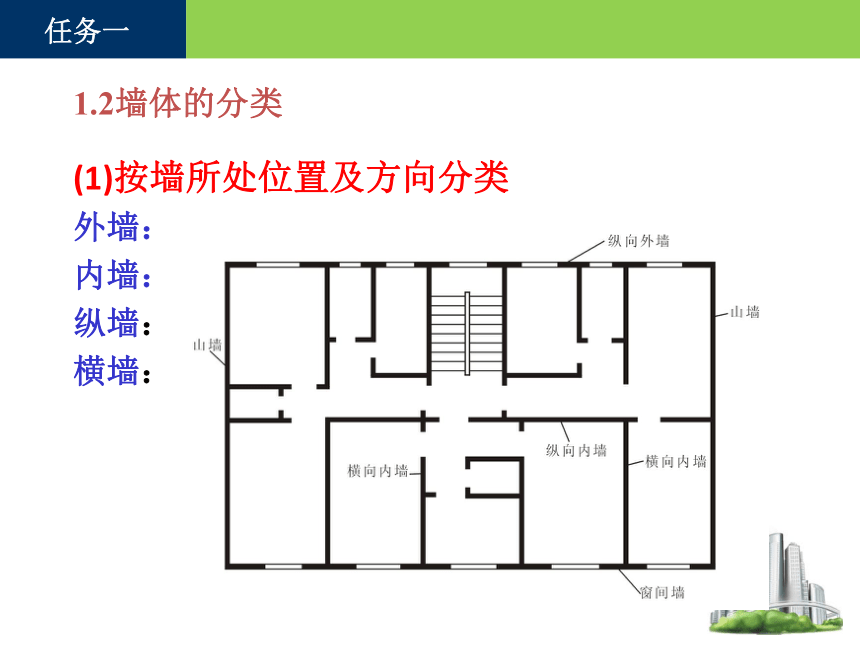

1.2墙体的分类
(1)按墙所处位置及方向分类
外墙：
内墙：
纵墙：
横墙：
任务一

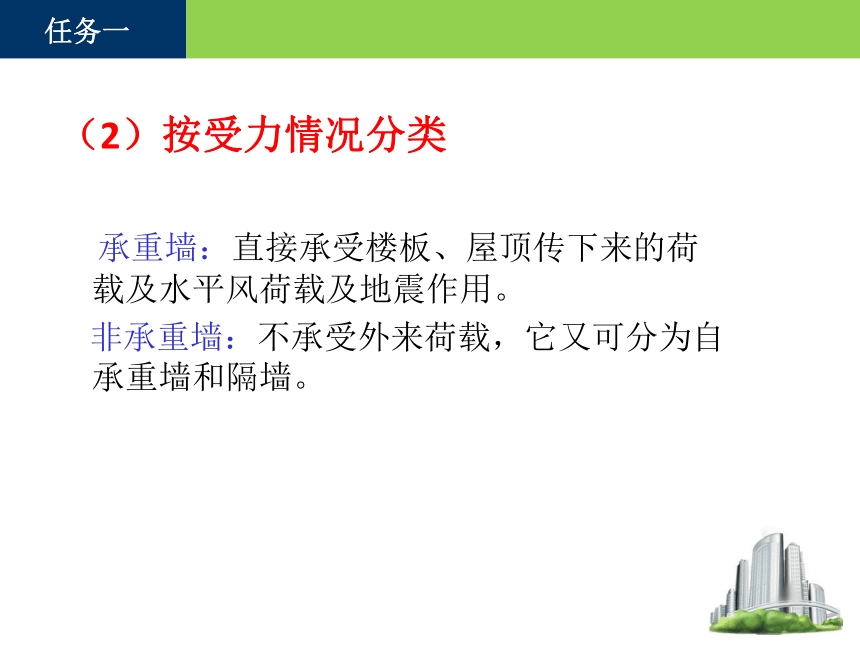

（2）按受力情况分类
承重墙：直接承受楼板、屋顶传下来的荷载及水平风荷载及地震作用。
非承重墙：不承受外来荷载，它又可分为自承重墙和隔墙。
任务一

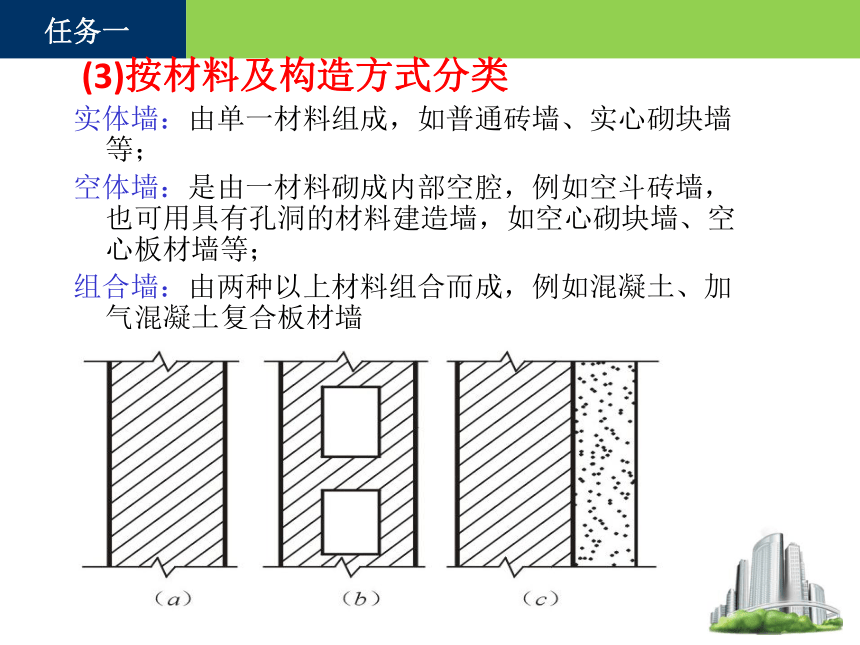

(3)按材料及构造方式分类
实体墙：由单一材料组成，如普通砖墙、实心砌块墙等；
空体墙：是由一材料砌成内部空腔，例如空斗砖墙，也可用具有孔洞的材料建造墙，如空心砌块墙、空心板材墙等；
组合墙：由两种以上材料组合而成，例如混凝土、加气混凝土复合板材墙
任务一

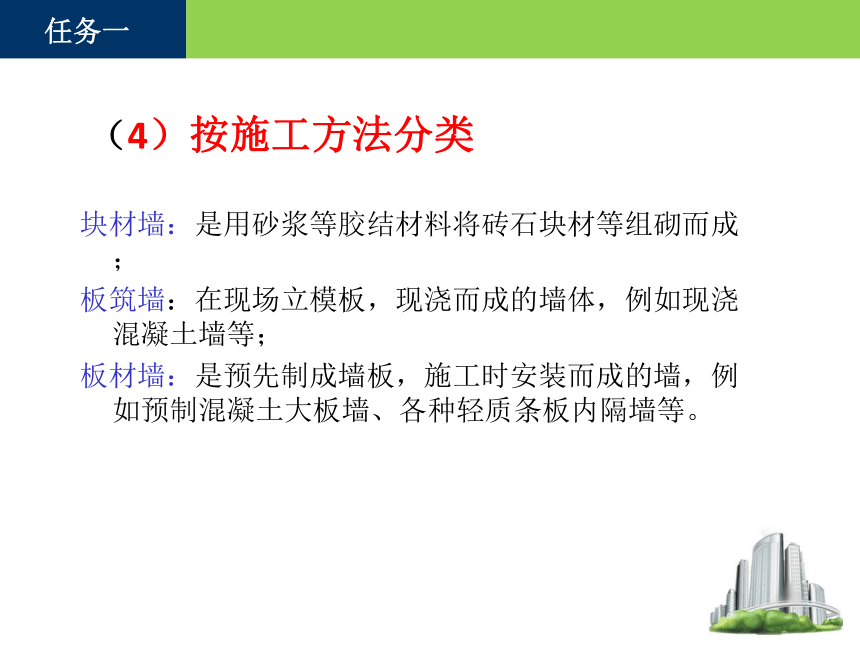

（4）按施工方法分类
块材墙：是用砂浆等胶结材料将砖石块材等组砌而成；
板筑墙：在现场立模板，现浇而成的墙体，例如现浇混凝土墙等；
板材墙：是预先制成墙板，施工时安装而成的墙，例如预制混凝土大板墙、各种轻质条板内隔墙等。
任务一

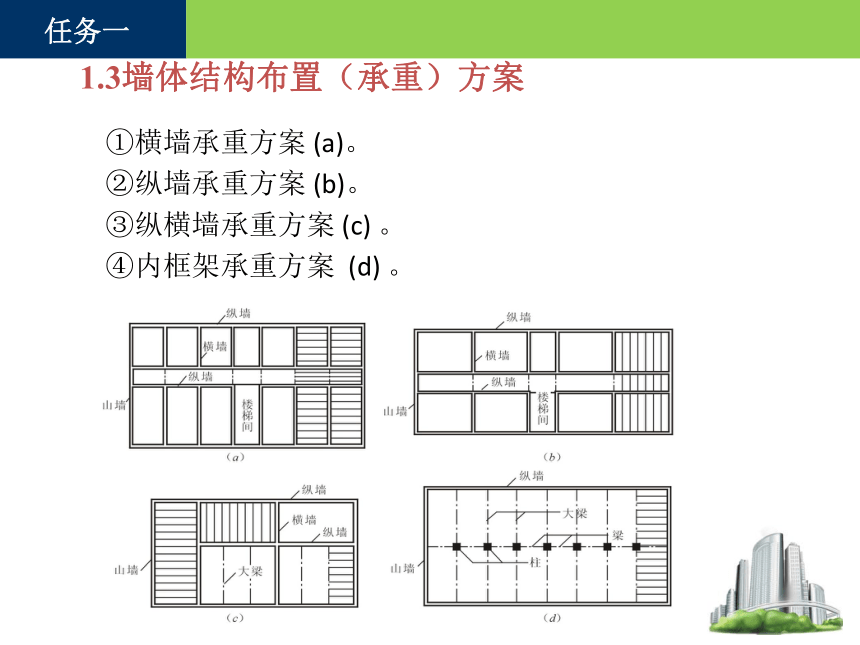

1.3墙体结构布置（承重）方案
①横墙承重方案 (a)。
②纵墙承重方案 (b)。
③纵横墙承重方案 (c) 。
④内框架承重方案 (d) 。
任务一

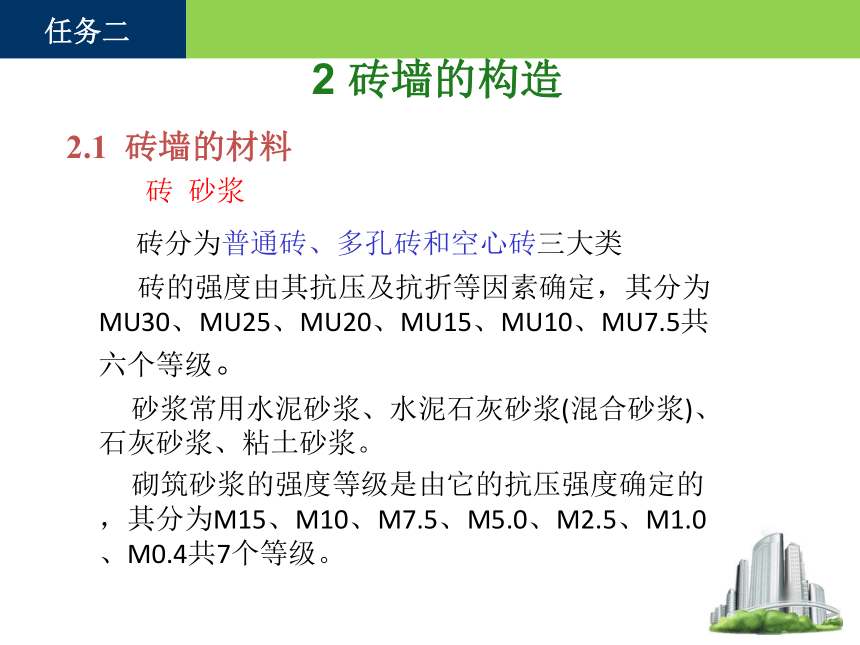

2 砖墙的构造
2.1 砖墙的材料
砖 砂浆
砖分为普通砖、多孔砖和空心砖三大类
砖的强度由其抗压及抗折等因素确定，其分为MU30、MU25、MU20、MU15、MU10、MU7.5共六个等级。
砂浆常用水泥砂浆、水泥石灰砂浆(混合砂浆)、石灰砂浆、粘土砂浆。
砌筑砂浆的强度等级是由它的抗压强度确定的，其分为M15、M10、M7.5、M5.0、M2.5、M1.0、M0.4共7个等级。
任务二
2.2 砖墙的组砌
组砌是指砌块在砌体中的排列，组砌的关键是错缝搭接，使上下皮砖的垂直缝交错，保证砖墙的整体性。
图10.5 砖墙组砌名称及错缝
任务二

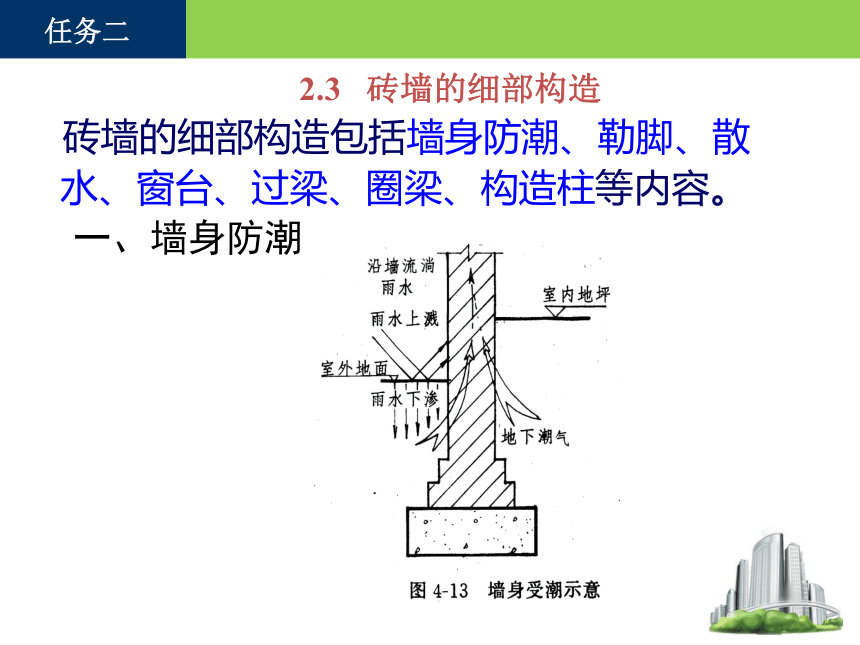

2.3 砖墙的细部构造
砖墙的细部构造包括墙身防潮、勒脚、散水、窗台、过梁、圈梁、构造柱等内容。
一、墙身防潮
任务二

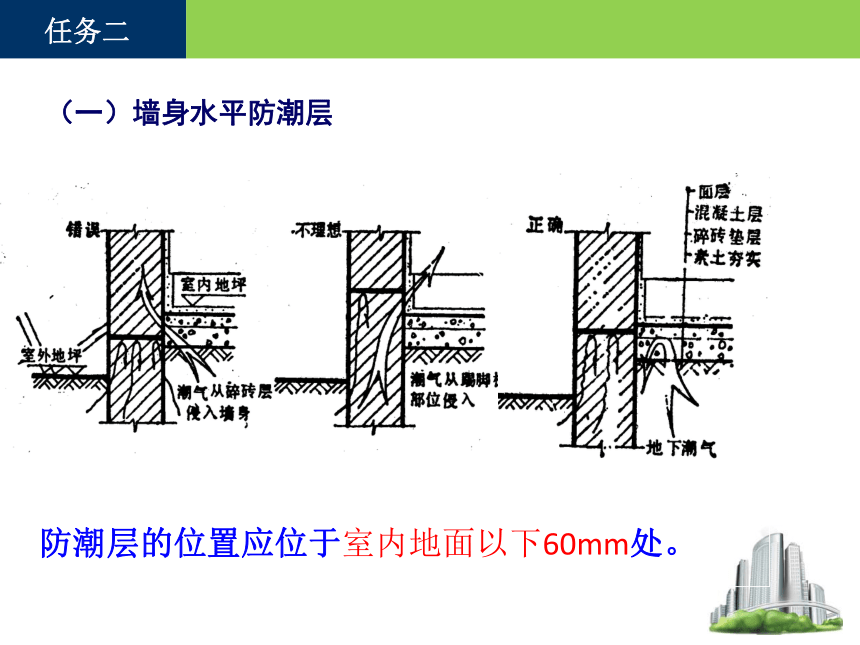

防潮层的位置应位于室内地面以下60mm处。
（一）墙身水平防潮层
任务二
图 防水砂浆防潮层
①防水砂浆防潮：一种是抹一层20mm的防水砂浆。另一种是用防水砂浆砌筑3匹砖。
任务二
图 卷材防潮层
②卷材防潮：在防潮层部位先抹20mm厚的砂浆找平层，然后干铺一层卷材或做一粘二油，卷材的宽度应比墙厚每边宽10mm 。卷材防潮较好，但抗震能力差，一般用于非地震地区。
任务二
图 混凝土防潮层
③混凝土防潮：即浇注一层厚60 mm的混凝土，内放纵筋为2Φ6、分布筋为Φ4@250的钢筋网。见图10.13。
任务二
1、设置方法：墙体在两侧地面以下60mm处分别设水平防潮层，并在两防潮层间墙靠土的一侧加设垂直防潮层。
2、垂直防潮层做法：水泥砂浆抹面，外刷一道冷底子油，两道热沥青。
条件：当内墙两侧地面有高度差时应综合防潮
（二）墙身综合防潮
任务二
3、位置——外墙墙身下部靠室外地面的部位。
二、勒脚
4、高度——高于室外地面500 mm；室内外地面之差；与底层窗台平。
5、做法——水泥砂浆抹面；石板、面砖贴面；石材砌筑。
1、定义——外墙墙身下部靠近室外地面的构造处理。
2、作用——防潮、防机械碰撞，装饰立面。
任务二
图 勒脚
任务二
（一）散水
三、散水和明沟
1、定义——沿房屋四周在室外地面上设置的排水坡。
2、作用——将室外地面的雨水排向远处，保护墙基。
4、构造尺寸——宽度600～1000mm，并应比屋檐的挑出尺寸大200mm，坡度3％～5％，外缘高出室外地面20-50mm。
3、位置——房屋四周靠墙的室外地面。
任务二
注意：对于季节冰冻地区，应在混凝土垫层下设置碎石、粗砂等非冻涨层
5、构造做法——有混凝土散水、铺砖、石散水等。混凝土散水应沿长每隔 6-12m设一道伸缩缝，缝宽约20mm，散水与外墙间设通长缝，缝宽约10-20mm，缝内用油膏或沥青砂浆嵌固。
任务二
2、作用——将建筑物附近地面雨水排入下水道。
4、入口处理——明沟断开或做暗沟。见右图。
（二）明沟
1、定义——沿建筑物外墙四周的排水沟。
3、位置——外墙四周紧临墙根处。
任务二
实际工程中，常将明沟和散水结合设置。见下图。
注意：明沟多用于降雨量较大的南方地区。
任务二
四、窗台
窗台是窗洞下部的排水构造，设于室外的称外窗台，设于室内的称为内窗台。
外窗台的作用是排除窗外侧流下的雨水，并防止流入室内和污染墙身。
（一）外窗台
任务二
外窗台常见的做法有砖窗台和混凝土窗台。窗台外缘下部应做锐角或半圆凹槽的滴水，以免排水时沿底面流至墙身。
外窗台构造
任务二
内窗台的作用是排除窗上的凝结水，存放物品、摆花盆及保护室内的墙面等。
内窗台的做法有两种：①水泥砂浆抹面; ②预制窗台板（现在广泛采用）。窗台构造见图10.16。
内窗台的构造
（二）内窗台
任务二
2、作用——支承并传递洞口上部荷载，装饰立面。
五、过梁
4、类型——分为砖砌过梁和钢筋混凝土过梁两类，其中砖砌过梁有砖拱过梁和钢筋砖过梁两种。
1、定义——门窗洞口或其它洞口的上部的横梁。
3、位置——门窗或其它洞口的上部。
任务二
六、圈梁
2、作用——在水平向将墙体和楼板箍住，加强房屋的空间刚度及整体性，防止由于基础的不均匀沉降、振动荷载等引起的墙体开裂，提高房屋抗震性能。
1、定义——圈梁是沿房屋外墙、内纵墙和部分横墙在墙中设置的连续封闭的梁。
3、平面位置——房屋外墙、内纵墙和部分横墙中。
任务二
圈梁的平面位置
任务二
4、竖向位置——一般设于地坪、楼盖、屋盖等位置。
钢筋混凝土圈梁 钢筋砖圈梁
任务二
5、设置数量：
圈梁的数量与房屋层数、高度、地基土状况及地震烈度等因素有关
任务二
6、构造做法——圈梁有钢筋砖圈梁和现浇钢筋混凝土圈梁两种，通常采用现浇钢筋混凝土圈梁。
圈梁应连续地设在同一水平面上，并形成封闭状。
任务二
七、构造柱
1、定义——构造柱是设在墙体内的钢筋混凝土现浇柱。
2、作用——与圈梁共同形成空间骨架，以增加房屋的整体刚度，提高抗震能力。
3、设置位置——外墙四角、纵横墙交接处、楼梯间四角、较大洞口两侧、长墙的中部。
任务二
4、构造做法：
沿高每500mm设2Φ6钢筋与墙拉接，每边伸入墙内不小于1m 。
断面尺寸不小于240mm×l80mm。
竖筋不少于4Φ12，箍筋Φ6@250mm。
任务二
