模块二 房屋施工图的识读
6
任务一 结构施工图的基本知识
任务二 基础平面图和基础详图
任务三 结构平面图的识读
任务四 钢筋混凝土构件详图
结构施工图的识读
通过讲解法、小组讨论，并结合模型、典型案例和实践教学进行房屋结构施工图的内容、特点和阅读方法的学习，形成对房屋施工图的基本认识，培养良好的识图习惯。

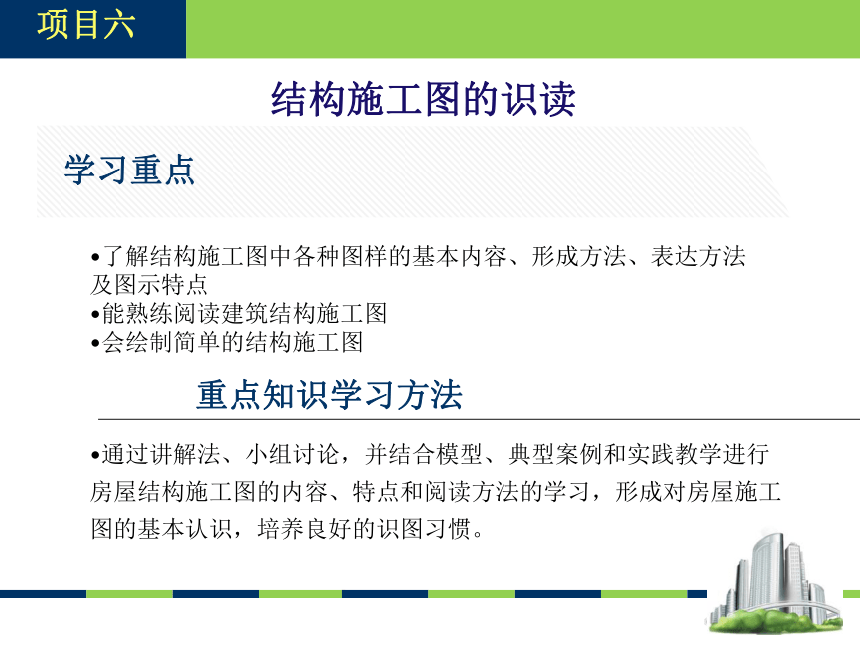

项目六
结构施工图的识读
了解结构施工图中各种图样的基本内容、形成方法、表达方法
及图示特点
能熟练阅读建筑结构施工图
会绘制简单的结构施工图

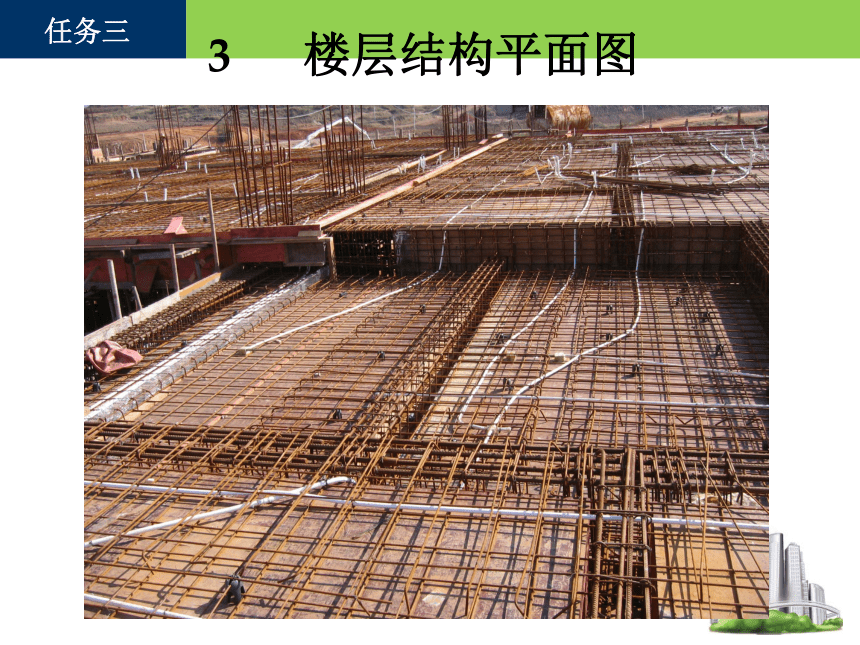

3 楼层结构平面图
任务三

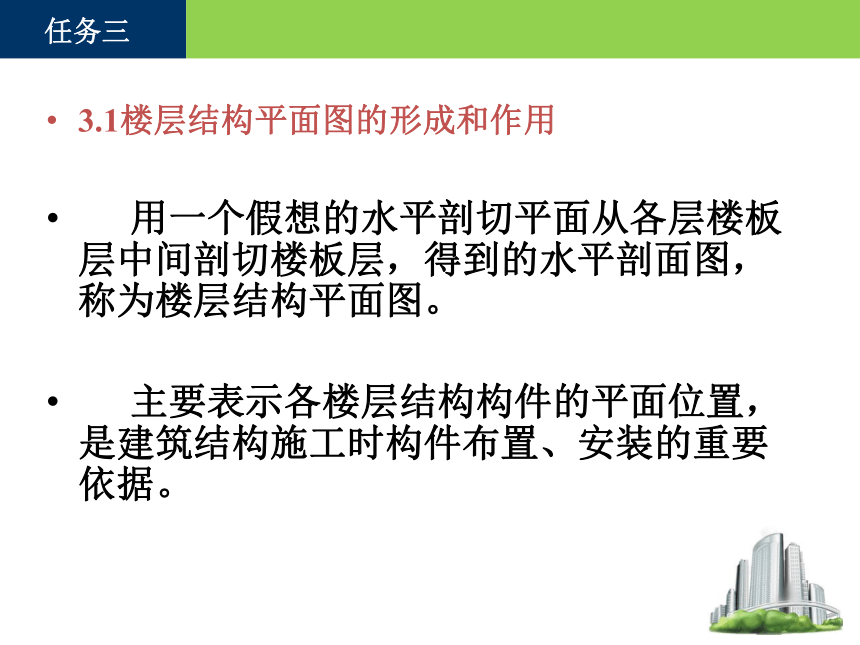

3.1楼层结构平面图的形成和作用
用一个假想的水平剖切平面从各层楼板层中间剖切楼板层，得到的水平剖面图，称为楼层结构平面图。
主要表示各楼层结构构件的平面位置，是建筑结构施工时构件布置、安装的重要依据。
任务三

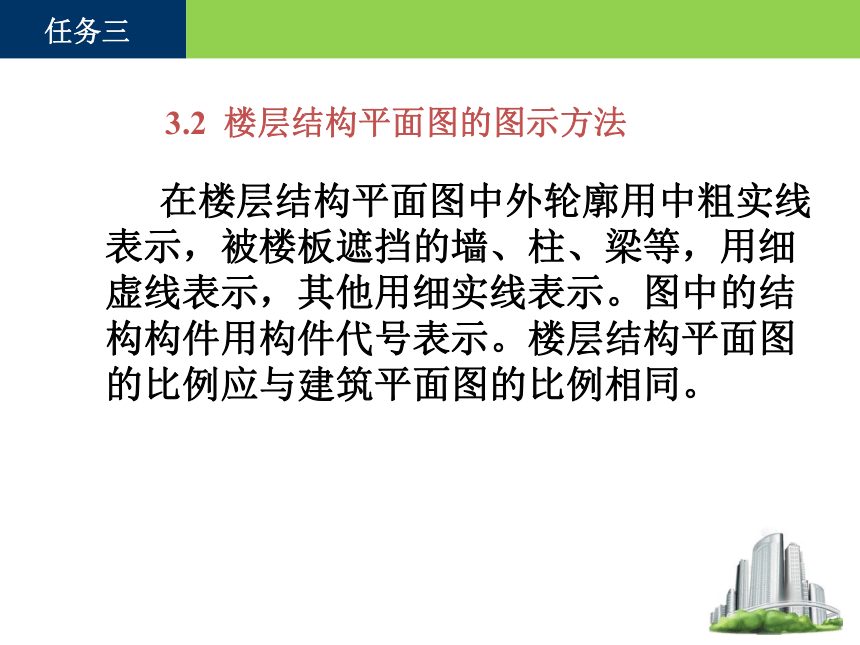

3.2 楼层结构平面图的图示方法
在楼层结构平面图中外轮廓用中粗实线表示，被楼板遮挡的墙、柱、梁等，用细虚线表示，其他用细实线表示。图中的结构构件用构件代号表示。楼层结构平面图的比例应与建筑平面图的比例相同。
任务三

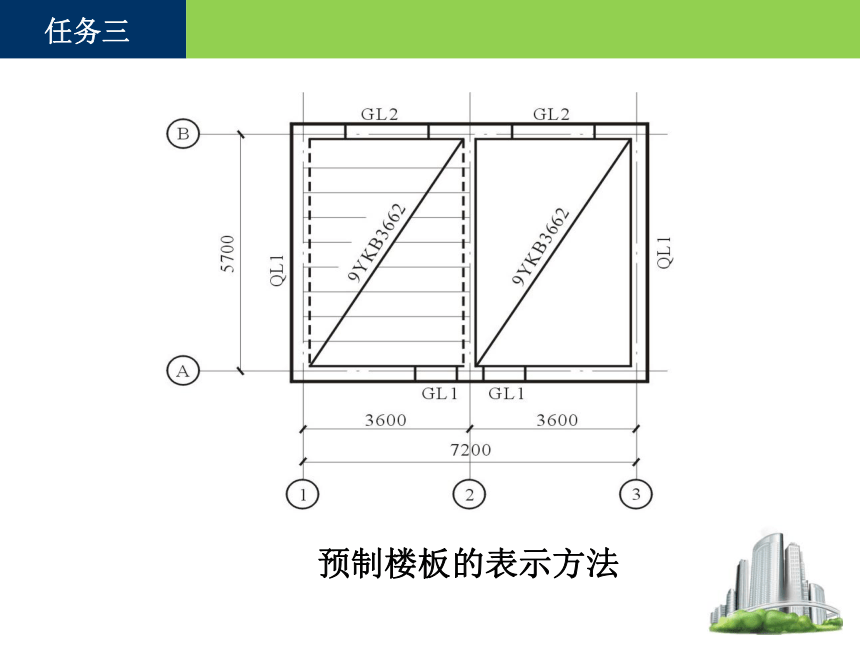

预制楼板的表示方法
任务三

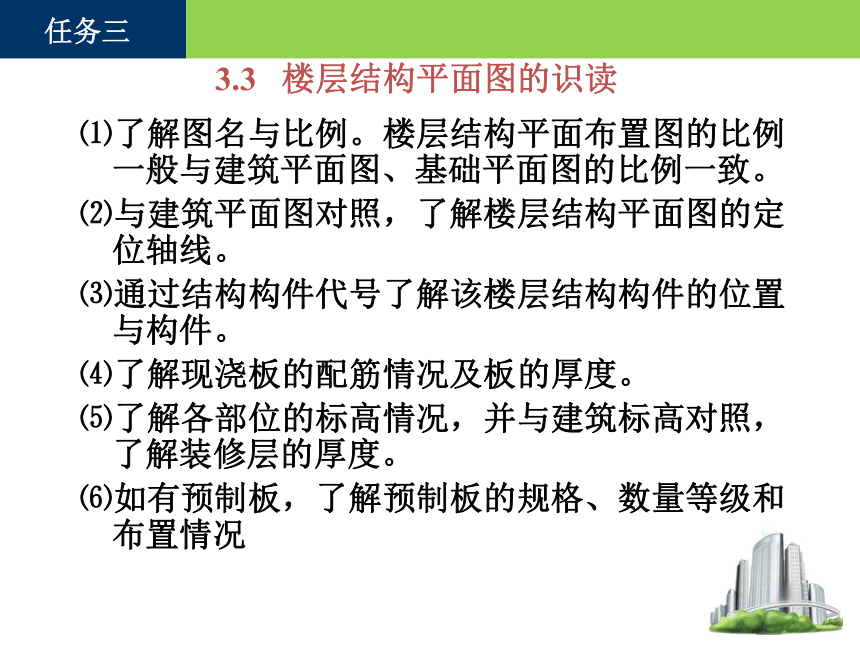

3.3 楼层结构平面图的识读
⑴了解图名与比例。楼层结构平面布置图的比例一般与建筑平面图、基础平面图的比例一致。
⑵与建筑平面图对照，了解楼层结构平面图的定位轴线。
⑶通过结构构件代号了解该楼层结构构件的位置与构件。　
⑷了解现浇板的配筋情况及板的厚度。
⑸了解各部位的标高情况，并与建筑标高对照，了解装修层的厚度。　
⑹如有预制板，了解预制板的规格、数量等级和布置情况　
任务三
任务三

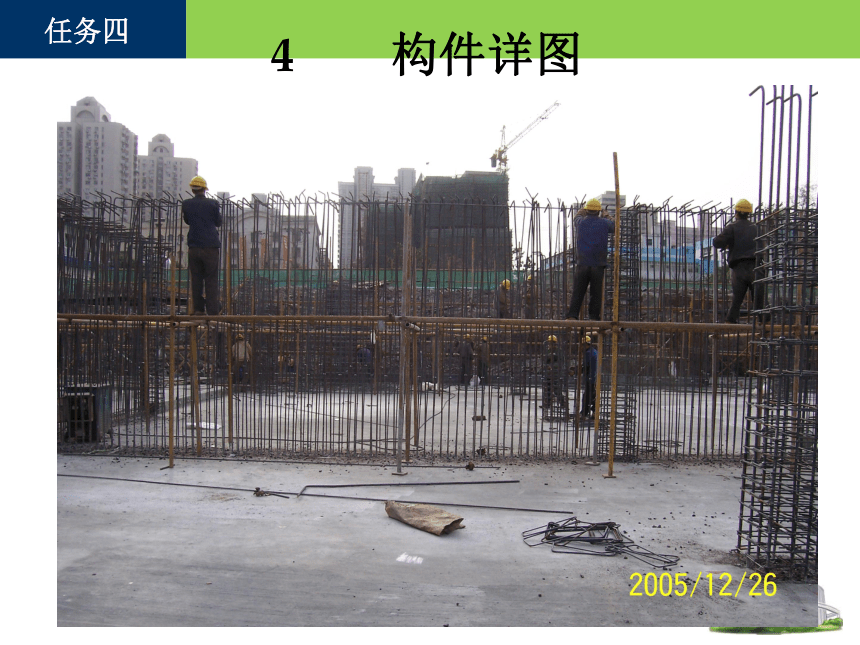

4　　构件详图
任务四
4.1　钢筋混凝土构件详图
(1) 模板图
模板图也称外形图，它主要表示构件的外表形状、大小及预埋件的位置等，是支模板的依据。一般在构件较复杂或有预埋件时才画模板图，模板图用细实线绘制。
任务四
(2) 配筋图
配筋图包括立面图和断面图两部分，具体表达钢筋在混凝土构件中的形状、位置与数量。把混凝土看成透明体，构件的外轮廓用细实线表示，而钢筋用粗实线表示。配筋图是钢筋下料、绑扎的主要依据。
任务四
(3) 钢筋表
为了便于钢筋下料、制造和方便预算，通常在每张图纸中都有钢筋表。钢筋表的内容包括钢筋名称，钢筋简图，钢筋规格、长度、数量和质量等。
任务四
表3 钢筋表
构件名称 构件数 钢筋编号 钢筋规格 简图 长度(mm) 每件支数 总支数 累计质量(kg)
L1 1 1 φ12 3640 2 2 7.41
2 φ12 4204 1 1 4.45
3 φ6 3490 2 2 1.55
4 φ6 650 18 18 2.60
任务四
4.2 钢筋混凝土构件详图的识读
⑴读图名与比例。看构件代号，查阅结构平面图，了解构建具体位置及作用。
⑵看模板图。了解构件的形状、尺寸和预埋件代号及布置。
⑶阅读配筋图中的立面图，了解构件内部钢筋的布置。
⑷阅读断面图，与立面图配合识读，了解各类钢筋的规格、位置、形状、数量等。
⑸阅读钢筋表。钢筋表是对结构配筋中钢筋用料的统计，在阅读配筋图时，也可以帮助我们了解钢筋的配置情况。
任务四
1.钢筋混凝土梁
梁是房屋结构中的主要承重构件，常见的有过梁、圈梁、楼板梁、框架梁、楼梯梁、雨篷梁等。梁的结构详图由配筋图和钢筋表组成。
任务四
2.钢筋混凝土板
钢筋混凝土板有预制板和现浇板两种。预制板是混凝土制品厂生产的定型构件，一般不必绘制结构详图，只注出型号即可。
任务四
任务四
3.钢筋混凝土柱
钢筋混凝土柱构件详图与钢筋混凝土梁基本相同，对于比较复杂的钢筋混凝土柱，除画出构件的立面图和断面图外，还需画出模板图。
任务四
任务四
