第9章 楼梯与电梯

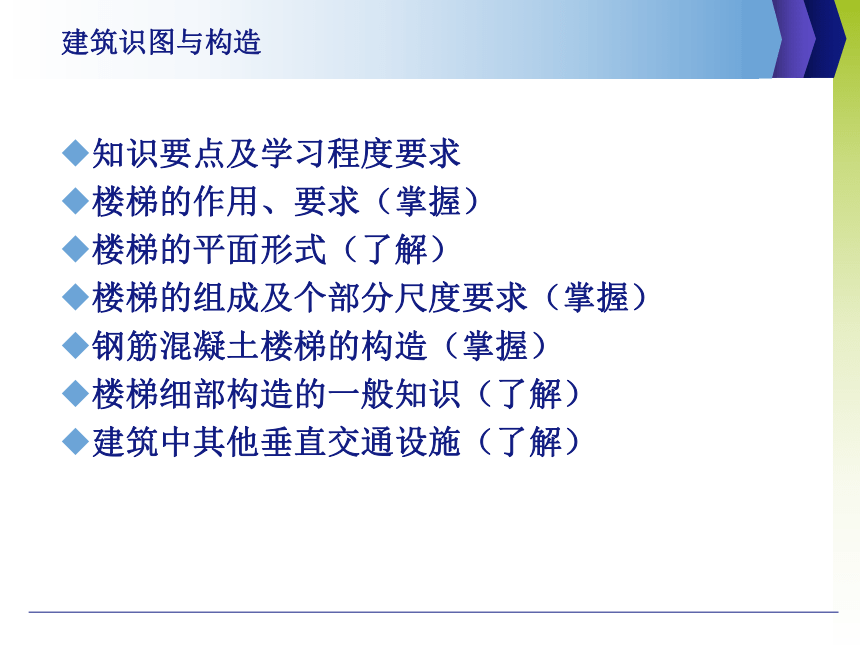

知识要点及学习程度要求
楼梯的作用、要求（掌握）
楼梯的平面形式（了解）
楼梯的组成及个部分尺度要求（掌握）
钢筋混凝土楼梯的构造（掌握）
楼梯细部构造的一般知识（了解）
建筑中其他垂直交通设施（了解）
建筑识图与构造
建筑识图与构造
9．3 钢筋混凝土楼梯
9．3．1 现浇整体式钢筋混凝土楼梯
1．板式楼梯

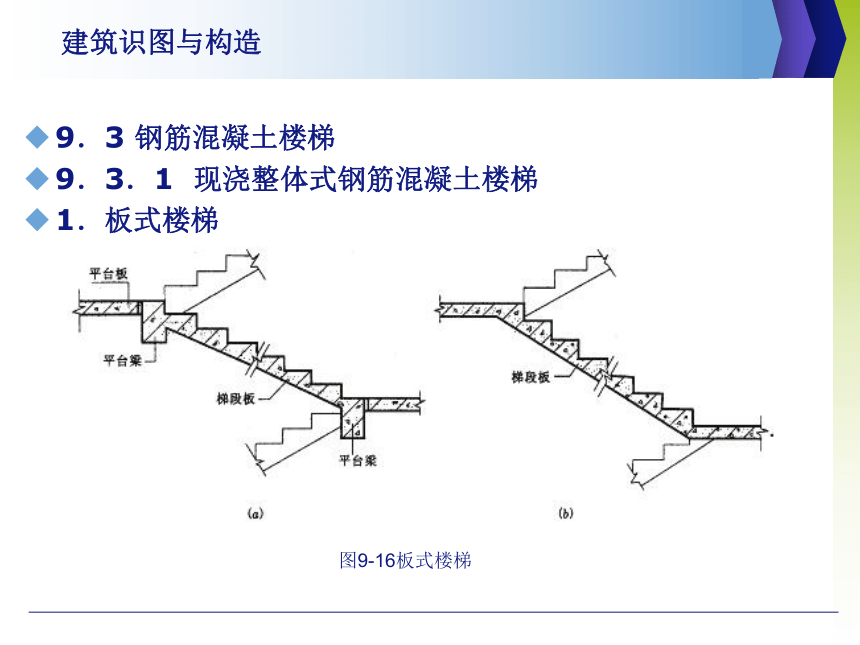

图9-16板式楼梯
建筑识图与构造
2．梁式（斜梁式）楼梯

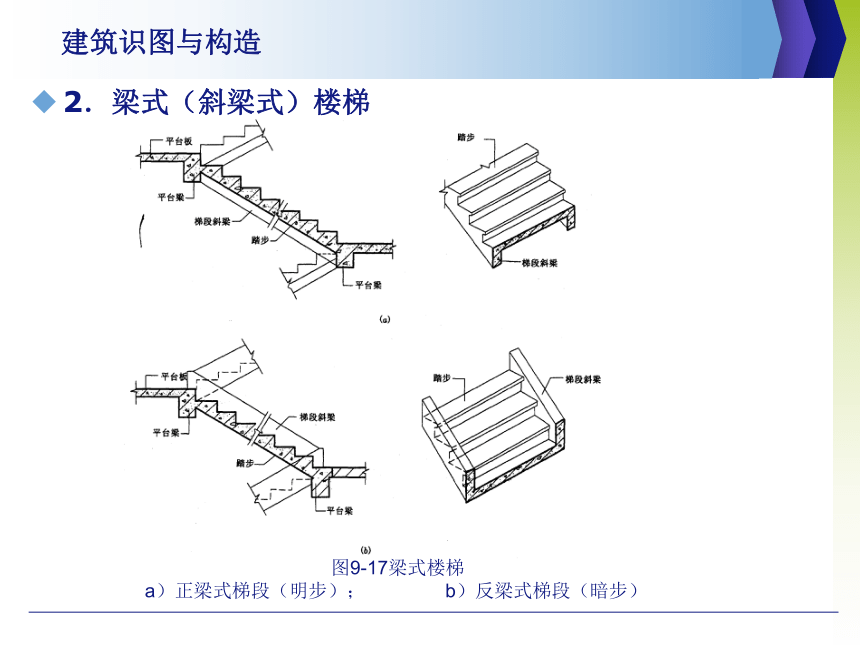

图9-17梁式楼梯
a）正梁式梯段（明步）； b）反梁式梯段（暗步）
建筑识图与构造
9．3．2 预制装配梁承式钢筋混凝土楼梯
1.小型构件装配式楼梯

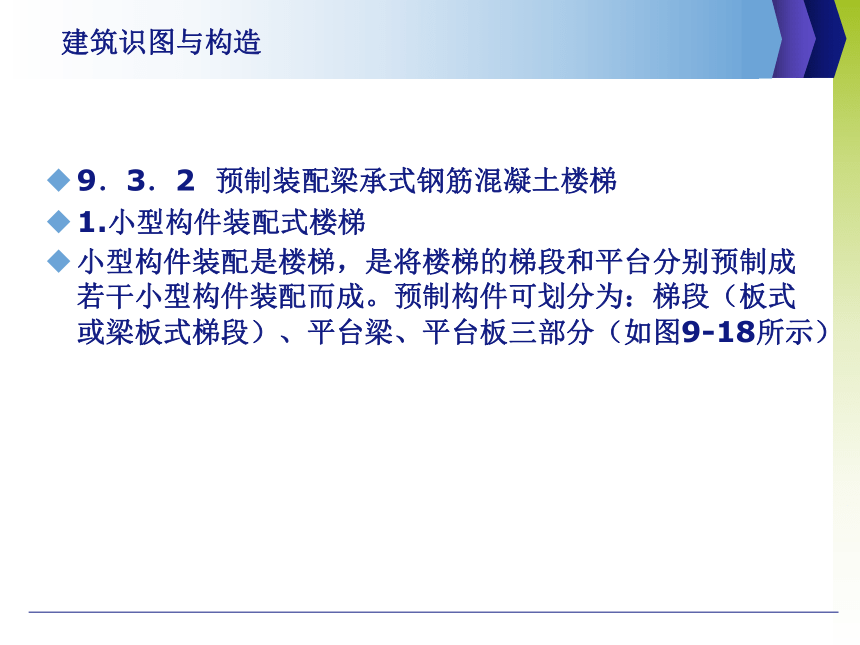

小型构件装配是楼梯，是将楼梯的梯段和平台分别预制成若干小型构件装配而成。预制构件可划分为：梯段（板式或梁板式梯段）、平台梁、平台板三部分（如图9-18所示）
建筑识图与构造
图9-18预制装配梁承式楼梯
a）梁板式楼梯 b）板式楼梯
（1）梯段
1）梁板式梯段：梁板式梯段由梯段斜梁和踏步板组成。
①踏步板
建筑识图与构造

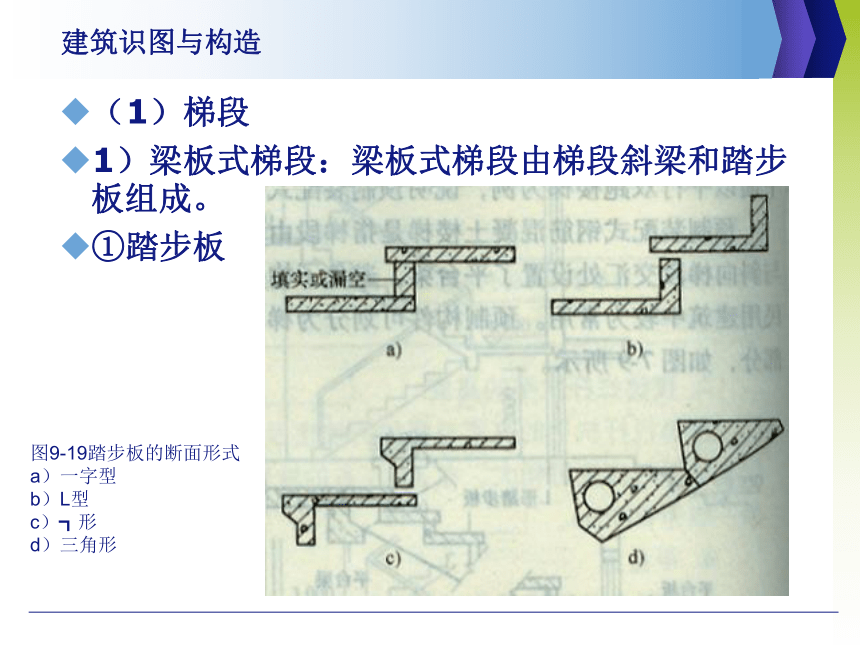

图9-19踏步板的断面形式
a）一字型
b）L型
c）┓形
d）三角形
②梯段斜梁
建筑识图与构造
图 9-20 预制梯段斜梁的形式
a）支承三角形踏步板 b）支承一字型、L型踏步板
建筑识图与构造
图9-21板式梯段示意 图9-22平台梁断面
2）板式梯段
（2）平台梁
（3）平台板：平台板可根据需要采用钢筋混凝土空心板、槽形板或平板。
建筑识图与构造
图9-23 梁承式梯段与平台的结构布置
a)平台板两端支承在楼梯间侧墙上 与平台梁平行布置
b）平台板与平台梁垂直布置
（4）构件连接
1）踏步板与梯斜梁连接 （如图9-24a所示）。
2）梯斜梁或梯段板与平台梁连接 （如图9-24b所示）。
3）梯斜梁或梯段板与梯其连接（如图9-24c、d所示）。
图9-24构件连接
a）踏步板与梯斜梁连接 b）梯段与平台梁连接
c）梯段与梯基连接 d）平台梁代替梯基
建筑识图与构造
2．大中型构件装配式楼梯
建筑识图与构造
图9-25 大中型构件装配式（板）楼梯形式
a) 结构布置类型 b)构件组合示意图
9．3．3预制装配墙承式钢筋混凝土楼梯
建筑识图与构造
图9-26 墙承式钢筋混凝土楼梯
4．3．4预制装配墙悬臂式钢筋混凝土楼梯
建筑识图与构造
图9-27 预制踏步悬挑式楼梯构造
