(共16张PPT)
第9章 楼梯与电梯

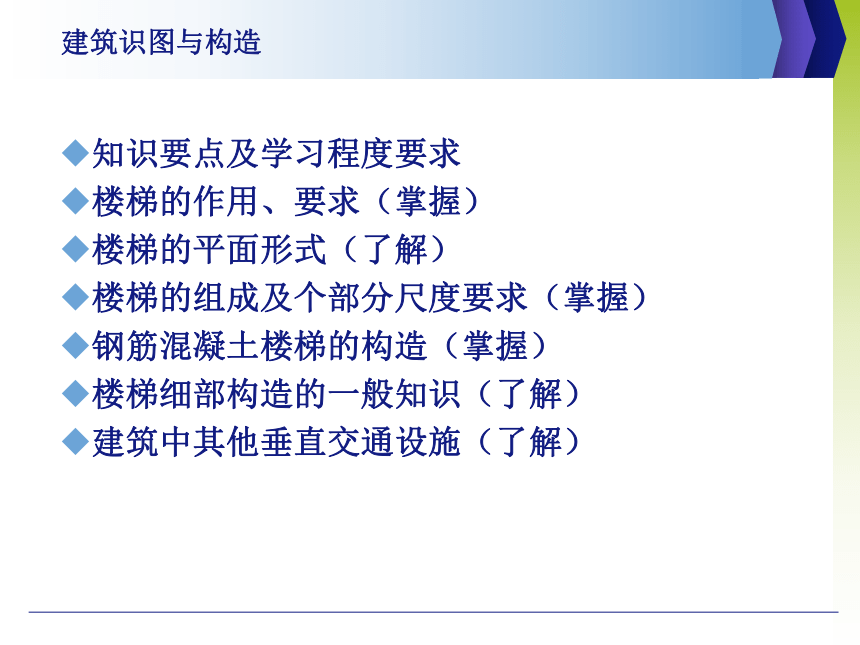

知识要点及学习程度要求
楼梯的作用、要求（掌握）
楼梯的平面形式（了解）
楼梯的组成及个部分尺度要求（掌握）
钢筋混凝土楼梯的构造（掌握）
楼梯细部构造的一般知识（了解）
建筑中其他垂直交通设施（了解）
建筑识图与构造
9．4 楼梯的细部构造
9．4．1 踏步的面层和细部处理
建筑识图与构造

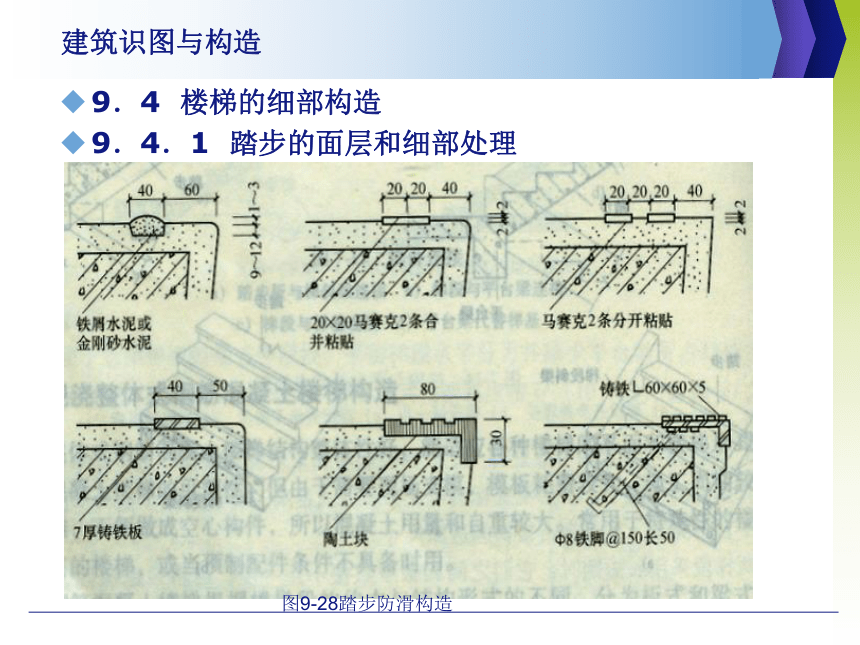

图9-28踏步防滑构造
9．4．2 栏杆、栏板和扶手
1．栏杆、栏板
建筑识图与构造

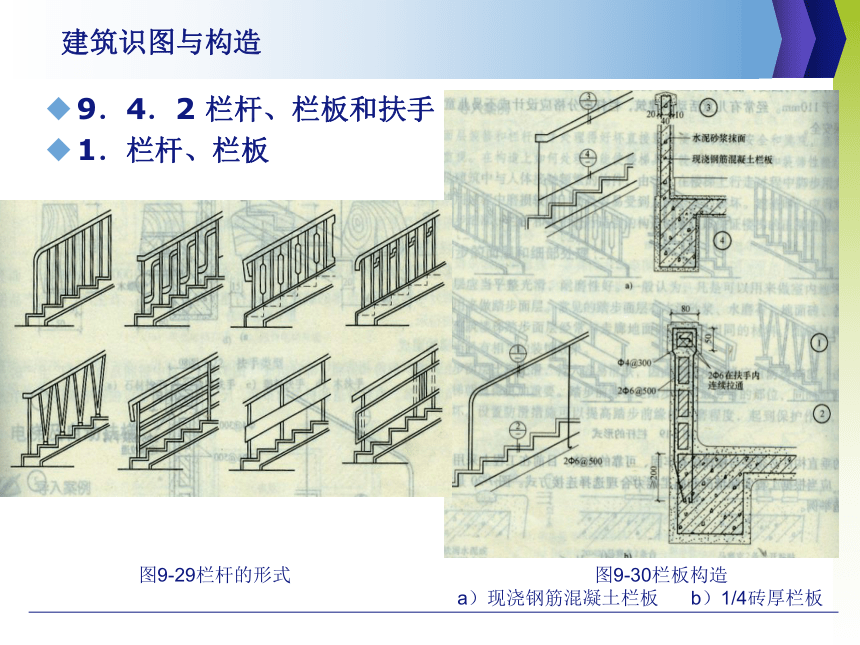

图9-29栏杆的形式 图9-30栏板构造
a）现浇钢筋混凝土栏板 b）1/4砖厚栏板
建筑识图与构造
图9-31栏杆与楼梯段的连接
a）锚接 b）焊接 c）栓接
2．扶手
建筑识图与构造
图9-32扶手类型
a）石材扶手 b）金属扶手 c）塑料扶手 d）木扶手

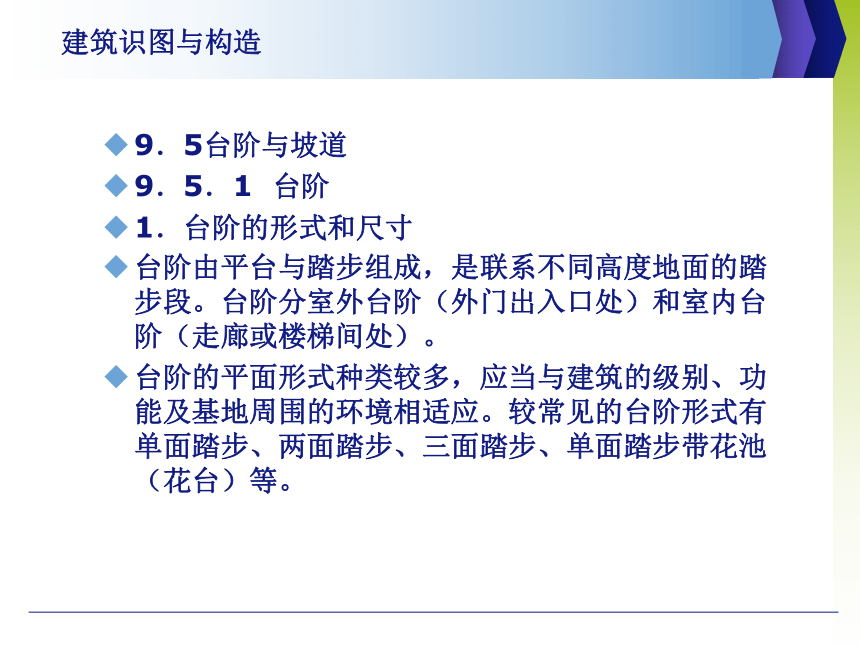

9．5台阶与坡道
9．5．1 台阶
1．台阶的形式和尺寸
台阶由平台与踏步组成，是联系不同高度地面的踏步段。台阶分室外台阶（外门出入口处）和室内台阶（走廊或楼梯间处）。
台阶的平面形式种类较多，应当与建筑的级别、功能及基地周围的环境相适应。较常见的台阶形式有单面踏步、两面踏步、三面踏步、单面踏步带花池（花台）等。
建筑识图与构造
建筑识图与构造
　 图9-33常见台阶的形式
a）单面踏步 b）两面踏步 c）三面踏步 d）单面踏步带花池
2．台阶的构造
台阶的构造分之前铺和架空两种（如图9-34、9-39所示）
建筑识图与构造
图9-34实铺台阶
a）混凝土台阶 b）石台阶
建筑识图与构造
图9-35架空台阶（在连接处加油膏嵌缝）
9．5．2 坡道
1．坡道的分类
坡道按照其用途的不同，可以分成行车坡道和轮椅坡道两类。
建筑识图与构造
图9-36行车坡道
a)普通行车坡道
b)回车坡道
建筑识图与构造
2．坡道的尺寸和坡度
普通行车坡道的宽度应大于所连通的门洞口宽度，一般每边至少≥500 mm。坡道的坡度与建筑的室内外高差及坡道的面层处理方法有关。光滑材料坡道坡度≤1:12,粗糙材料坡度（包括设置防滑条的坡道）≤1:6，带防滑齿坡度≤1:4。
回车坡道的宽度与坡道半径及车辆规格有关，坡道的坡度应≤1:10。
建筑识图与构造
图9-38无障碍要求的楼梯、坡道扶手 图9-39坡道扶手和安全挡台
每段坡道、最大高度和水平长度 表9-3
建筑识图与构造
坡道的坡度14mm（高/长） *1/8 *1/10 1/12
每段坡道允许最大高度/m 0．35 0．60 0．75
每段坡道允许最大水平长度/m 2．80 6．00 9．00
注：加 * 者只适用于受场地限制的改造、扩建的建筑物。
建筑识图与构造
坡道的坡度14mm（高/长） *1/12 *1/16 1/20
每段坡道允许最大高度/m 0．75 1.0 1.5
每段坡道允许最大水平长度/m 9 16 30
图9-40坡道构造
a）混凝土坡道 b）混凝土防滑坡道
3.坡道的构造
建筑识图与构造
