(共33张PPT)
10.1 概述
10.2 墙体节能构造措施
10.3 屋面节能构造措施
主要内容

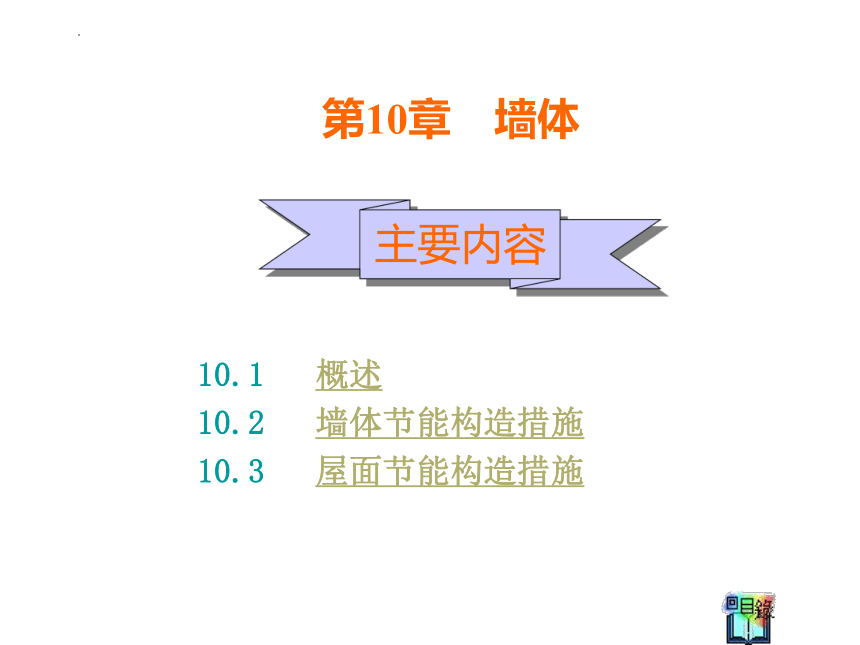

第10章 墙体

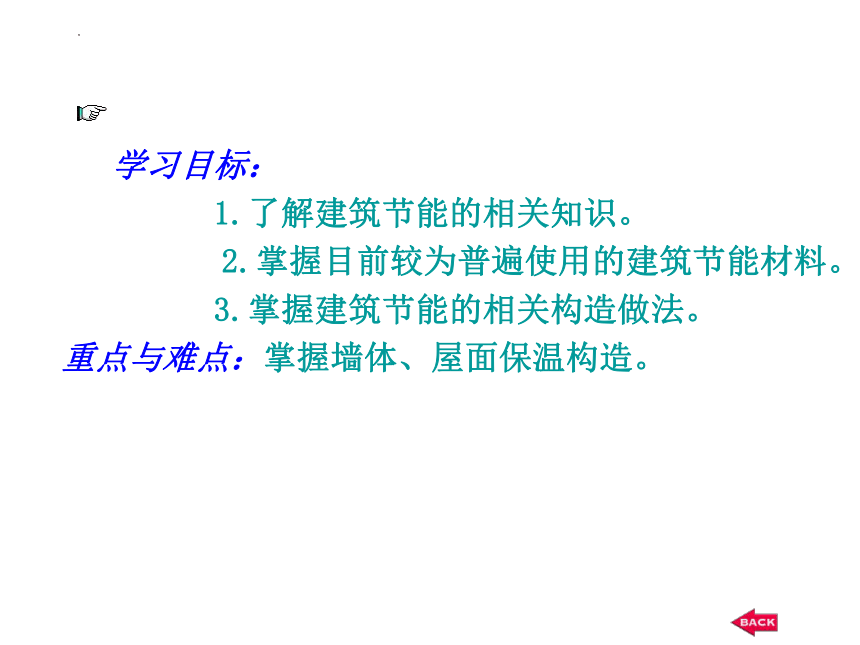

学习目标：
1.了解建筑节能的相关知识。
2.掌握目前较为普遍使用的建筑节能材料。
3.掌握建筑节能的相关构造做法。
重点与难点：掌握墙体、屋面保温构造。

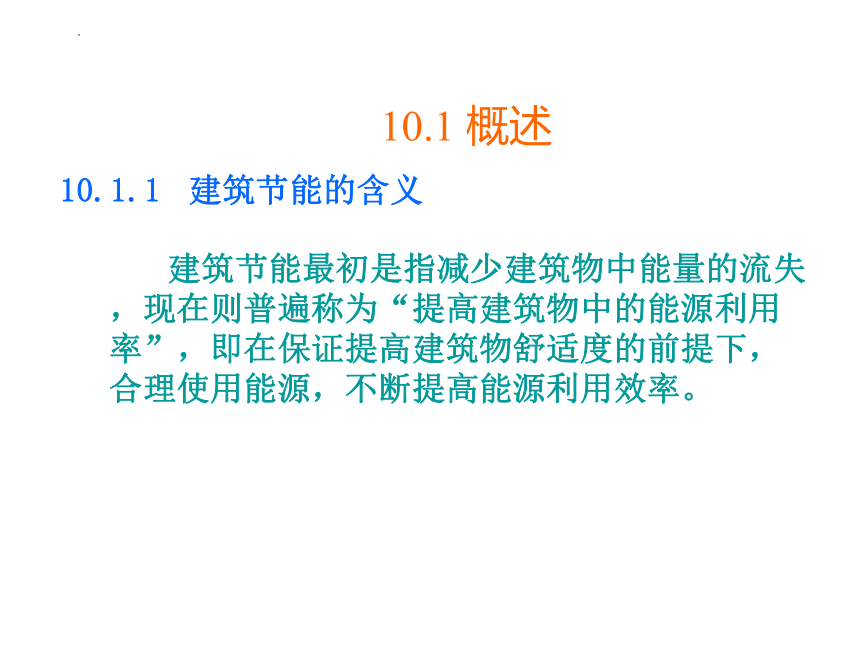

10.1 概述
建筑节能最初是指减少建筑物中能量的流失，现在则普遍称为“提高建筑物中的能源利用率”，即在保证提高建筑物舒适度的前提下，合理使用能源，不断提高能源利用效率。
10.1.1 建筑节能的含义
1．建筑节能是发展国民经济的需要
2．建筑节能有利于环境保护
3．建筑节能有利于提高居住质量，降低住户的使用成本
4．开展建筑节能是贯彻国家节能政策的需要

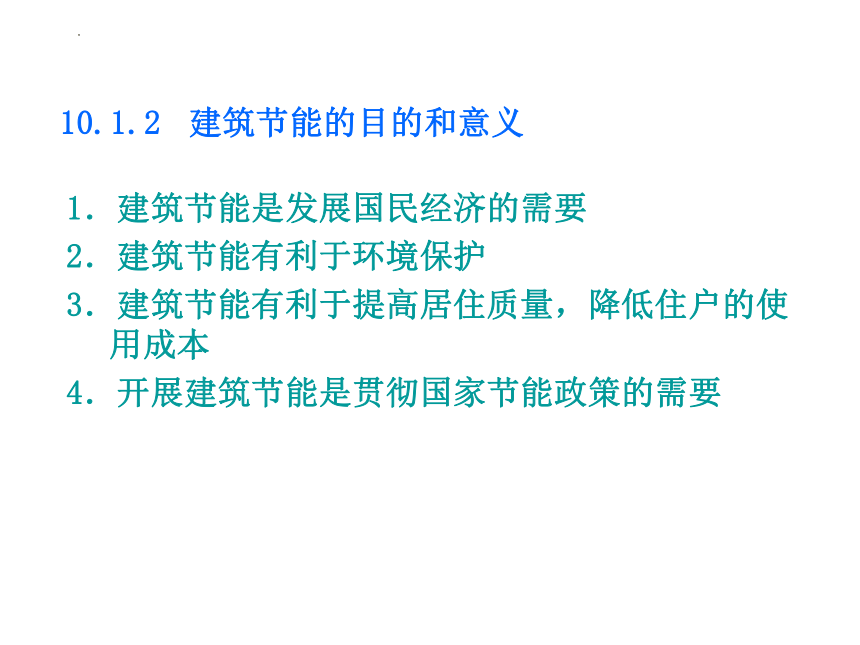

10.1.2 建筑节能的目的和意义

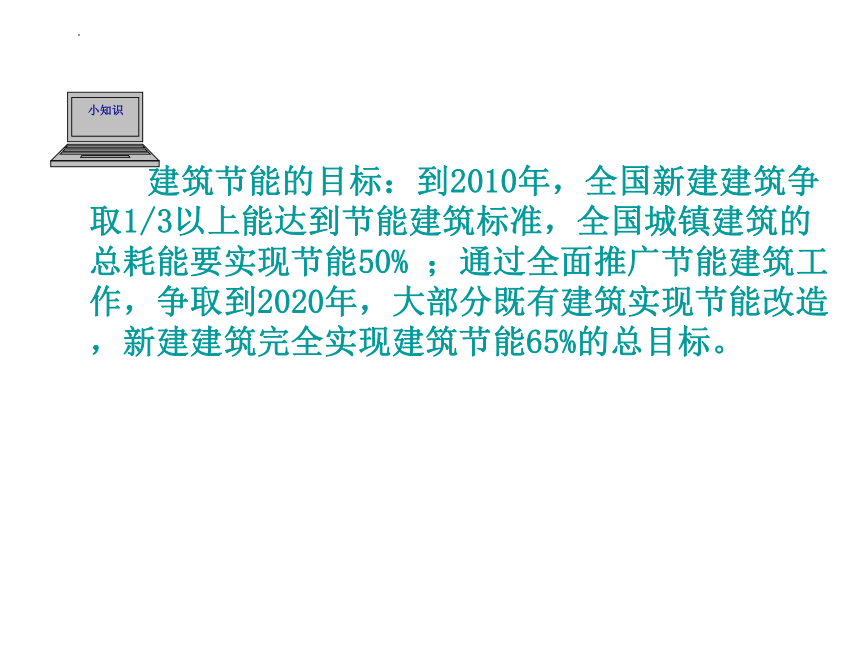

建筑节能的目标：到2010年，全国新建建筑争取1/3以上能达到节能建筑标准，全国城镇建筑的总耗能要实现节能50% ；通过全面推广节能建筑工作，争取到2020年，大部分既有建筑实现节能改造，新建建筑完全实现建筑节能65%的总目标。
小知识

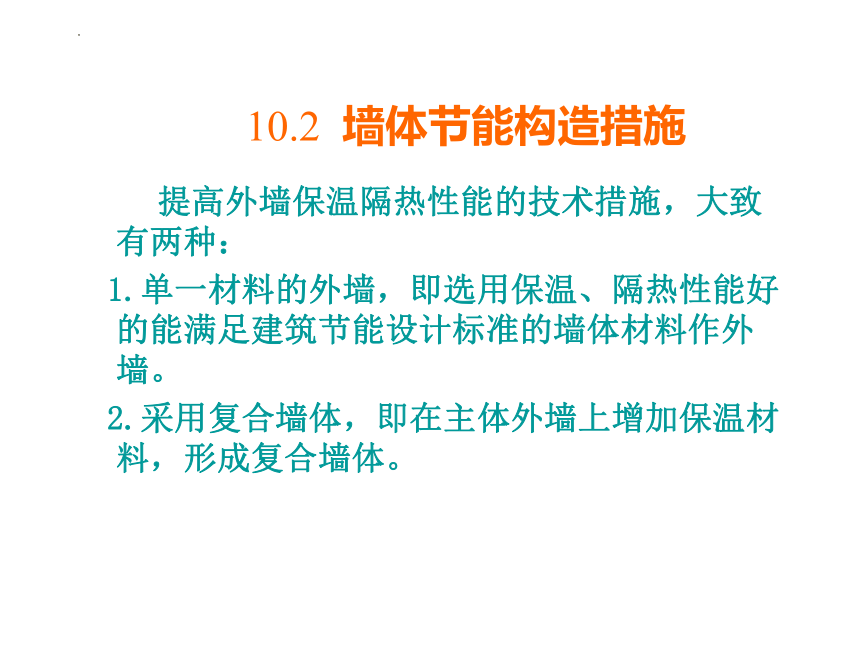

10.2 墙体节能构造措施
提高外墙保温隔热性能的技术措施，大致有两种：
1.单一材料的外墙，即选用保温、隔热性能好的能满足建筑节能设计标准的墙体材料作外墙。
2.采用复合墙体，即在主体外墙上增加保温材料，形成复合墙体。
加气混凝土空心砌块用做外墙时，墙体材料或保温材料其外表面均应做保护层；
外墙突出部位，避免墙面干湿交替或局部冻融破坏；
外墙热桥部分在寒冷地区应在其外部加保温材料，最好采用与墙体材料一致的低密度蒸压加气混凝土保温块，；
在严寒地区可采用高效保温材料，如聚苯板等；

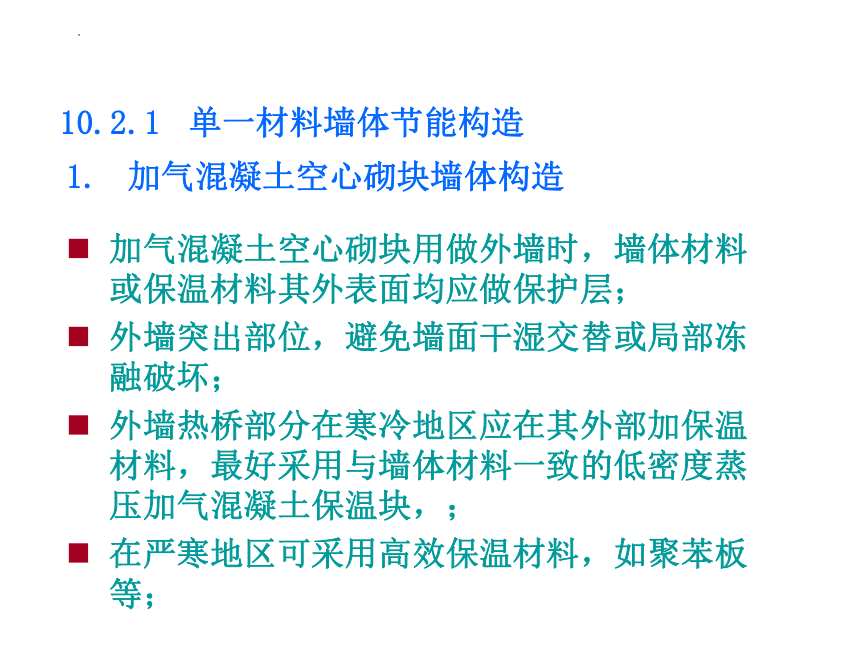

10.2.1 单一材料墙体节能构造
1. 加气混凝土空心砌块墙体构造
240mm厚烧结空心
砖墙与保温材料复
合，组成外保温或
内保温复合墙体。
2. 烧结砖墙体构造

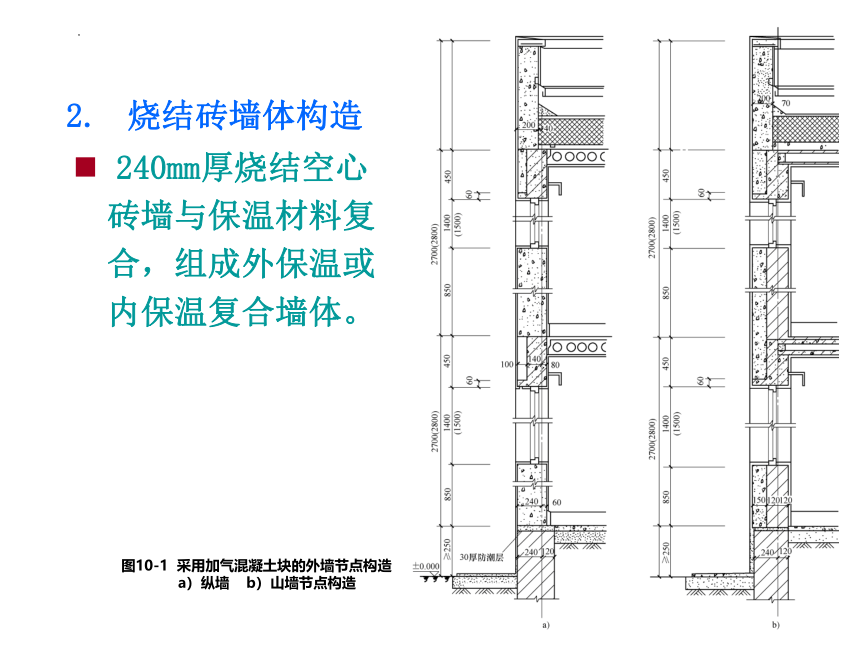

图10-1 采用加气混凝土块的外墙节点构造
a）纵墙 b）山墙节点构造
常见复合墙体节能构造做法有外墙内保温、外墙夹芯保温、外墙外保温

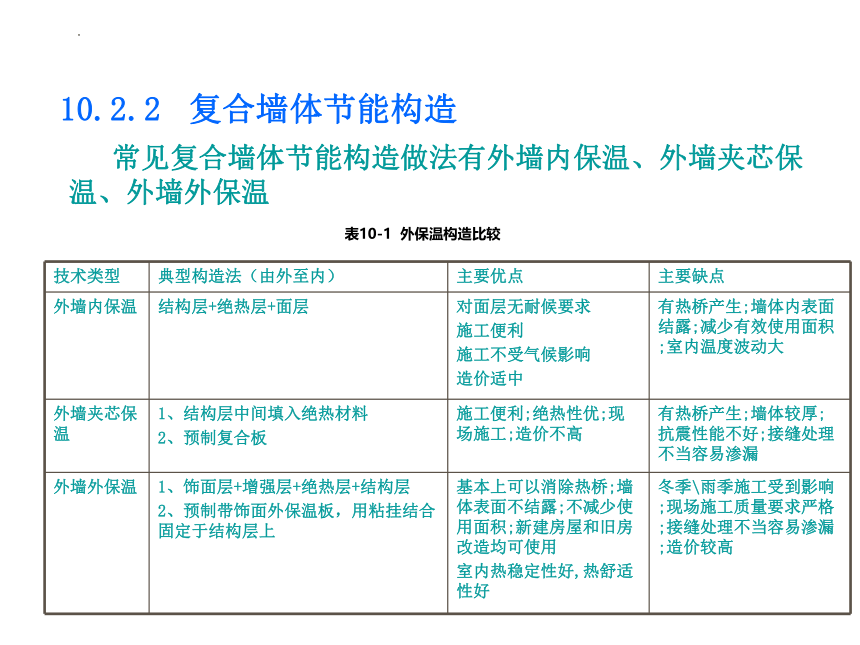

10.2.2 复合墙体节能构造
技术类型 典型构造法（由外至内） 主要优点 主要缺点
外墙内保温 结构层+绝热层+面层 对面层无耐候要求 施工便利 施工不受气候影响 造价适中 有热桥产生;墙体内表面结露;减少有效使用面积;室内温度波动大
外墙夹芯保温 1、结构层中间填入绝热材料 2、预制复合板 施工便利;绝热性优;现场施工;造价不高 有热桥产生;墙体较厚;抗震性能不好;接缝处理不当容易渗漏
外墙外保温 1、饰面层+增强层+绝热层+结构层 2、预制带饰面外保温板，用粘挂结合固定于结构层上 基本上可以消除热桥;墙体表面不结露;不减少使用面积;新建房屋和旧房改造均可使用 室内热稳定性好,热舒适性好 冬季\雨季施工受到影响;现场施工质量要求严格;接缝处理不当容易渗漏;造价较高
表10-1 外保温构造比较

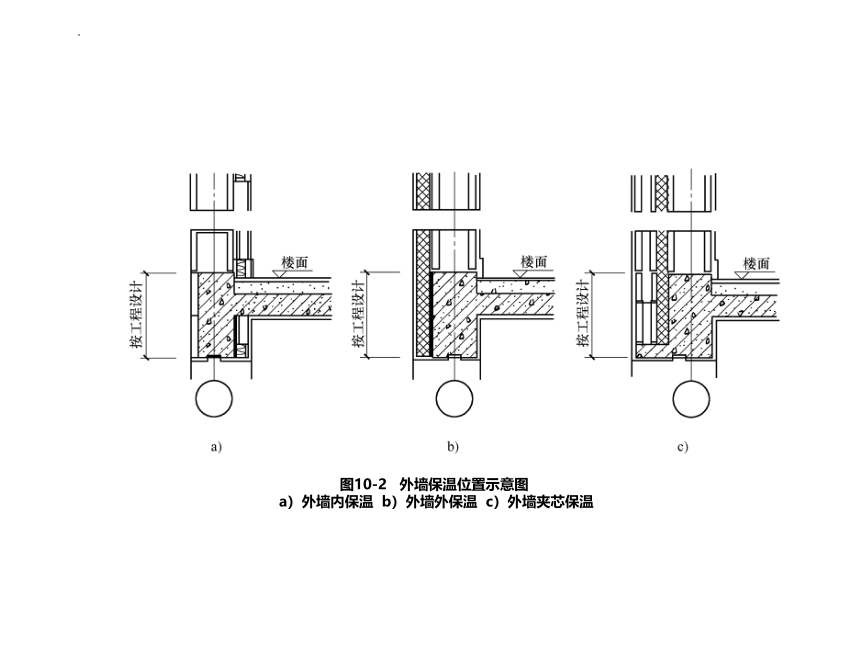

图10-2 外墙保温位置示意图
a）外墙内保温 b）外墙外保温 c）外墙夹芯保温

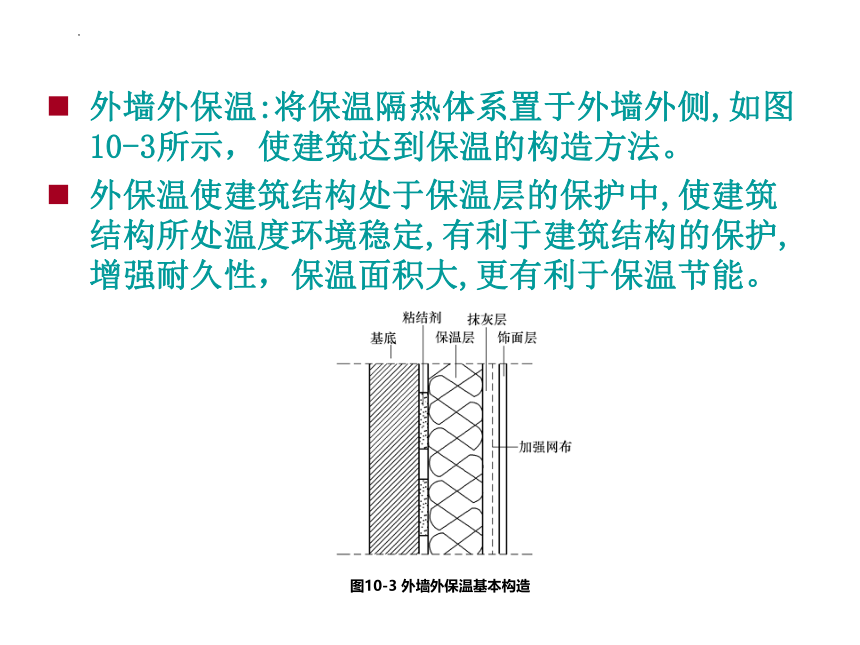

外墙外保温:将保温隔热体系置于外墙外侧,如图10-3所示，使建筑达到保温的构造方法。
外保温使建筑结构处于保温层的保护中,使建筑结构所处温度环境稳定,有利于建筑结构的保护,增强耐久性，保温面积大,更有利于保温节能。
图10-3 外墙外保温基本构造

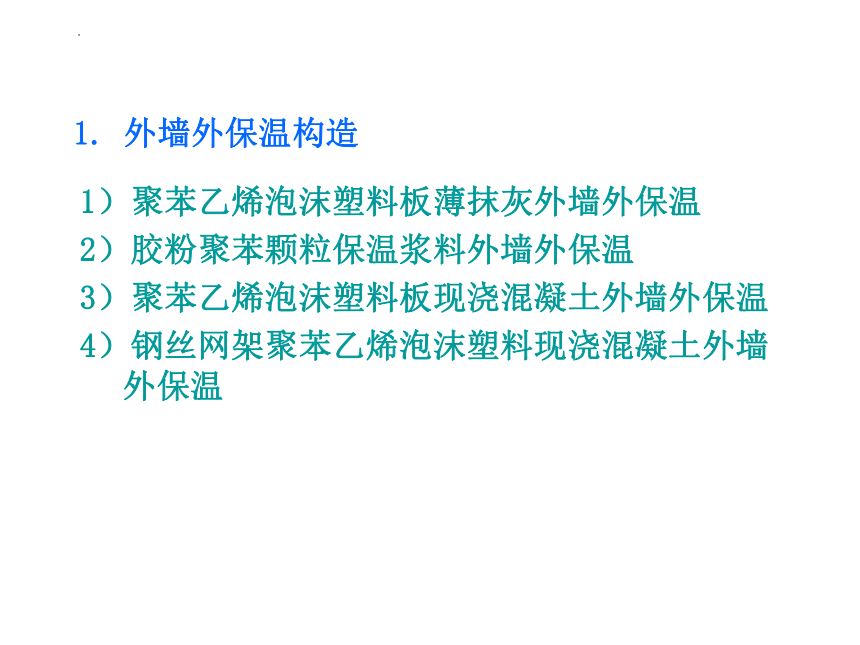

1）聚苯乙烯泡沫塑料板薄抹灰外墙外保温
2）胶粉聚苯颗粒保温浆料外墙外保温
3）聚苯乙烯泡沫塑料板现浇混凝土外墙外保温
4）钢丝网架聚苯乙烯泡沫塑料现浇混凝土外墙外保温
1. 外墙外保温构造
基层墙体 保温隔热层和固定方式 防护层 饰面层
混凝土墙体各种砌体墙体 聚苯板（或挤塑型聚苯板）粘贴（辅以锚栓） 聚合物抗裂砂浆＼耐碱玻璃纤维网格布增强 涂料
表10-2 聚苯乙烯泡沫塑料板薄抹灰外墙外保温基本构造
1）聚苯乙烯泡沫塑料板薄抹灰外墙外保温
图10-4 聚苯乙烯泡沫塑料板薄抹灰外墙外保温墙体构造
图10-5 窗口构造
图10-6 女儿墙和挑檐构造
10-7 窗洞口四角附加玻璃纤维网格布
2）胶粉聚苯颗粒保温浆料外墙外保温
基层墙体 保温隔热层和固定方式 防护层 饰面层
混凝土墙体各种砌体墙体 保温浆料抹在基层墙面上 聚合物抗裂砂浆＼耐碱玻璃纤维网格布增强 涂料或面砖
表10-3 胶粉聚苯颗粒保温浆料外墙外保温基本构造
图10-8 胶粉聚苯颗粒保温浆料外墙外保温墙体构造(涂料饰面)
图10-9 女儿墙和挑檐构造（涂料和面砖饰面）
图10-10 窗口构造
a)面砖饰面 b)涂料饰面
3）聚苯板现浇混凝土外墙外保温
基层墙体 保温隔热层和固定方式 防护层 饰面层
现浇钢筋混凝土墙体 聚苯板与基层墙体一次浇筑成型（辅以锚栓拉结） 聚合物抗裂砂浆＼耐碱玻璃纤维网格布增强 涂料
表10-4 聚苯乙烯泡沫塑料板现浇混凝土外墙外保温基本构造
图10-11 聚苯乙烯泡沫塑料板现浇混凝土外墙外保温首层墙体构造及转角
图10-12 聚苯乙烯泡沫塑料板现浇混凝土外墙外保温（2层及2层以上墙体构造及转角）
图10-13 女儿墙和挑檐构
图10-14 窗台构造
4）钢丝网架聚苯板现浇混凝土外墙外保温
基层墙体 保温隔热层和固定方式 防护层 饰面层
现浇钢筋混凝土墙体 钢丝网架聚苯板与基层墙体一次浇筑成型（辅以锚栓拉结） 水泥砂浆 面砖
表10-5 钢丝网架聚苯乙烯泡沫塑料现浇混凝土外墙外保温基本构造
图10-15 腹丝穿透型钢丝网架聚苯板板型
图10-16 钢丝网架聚苯板现浇混凝土外墙外保温墙体构造及墙角
图10-17 女儿墙和挑檐构造
图10-18 窗口构造
混凝土小型空心砌块外墙夹芯保温有两种做法： 1）双层砌块的做法；
2）采用集承重、保温、装饰为一体的复合砌块直接砌筑；
2.外墙夹芯保温构造
图10-19 双层砌体墙夹芯保温层做法示意图
a）复合砌体墙在承重墙外 b)复合砌体墙在承重墙内
双层砌块保温外墙由结构层、保温层和保护层组成。
结构层一般采用190mm厚的主砌块，保温层一般采用聚苯板、岩棉板或聚氨酯现场分段发泡，保护层一般采用90mm厚装饰砌块。
为增强砌块墙的整体性，结构层和保护层砌块间用镀锌钢丝网片或拉结钢筋拉结。
砖墙结构外墙夹芯保温由粘土砖和保温材料组成，分为围护结构、保温层和承重墙三层。
常用的保温材料有岩棉板、聚苯板、玻璃棉板、膨胀珍珠岩板芯板等，
图10-20 岩棉板用于空心砖墙体夹芯保温构造
