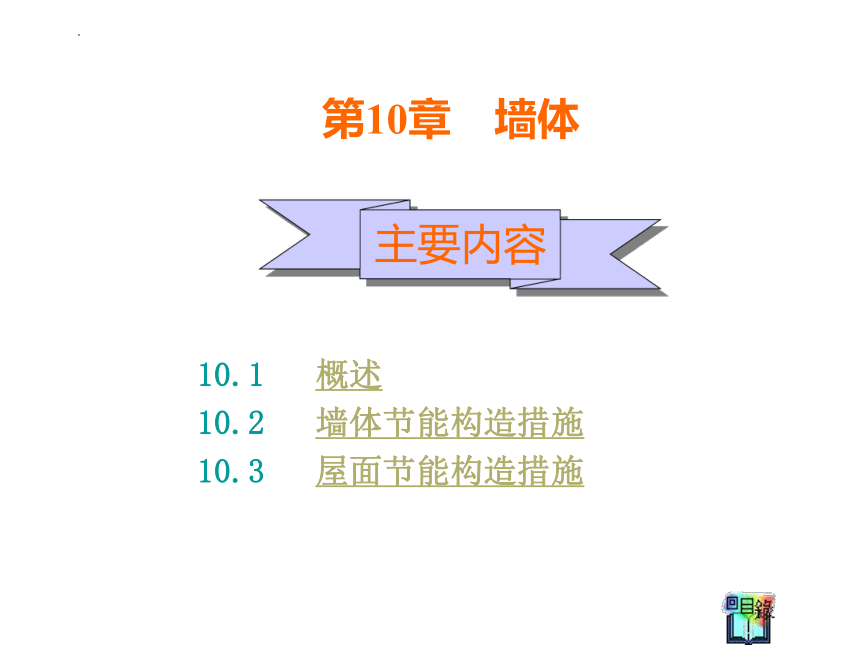

10.1 概述
10.2 墙体节能构造措施
10.3 屋面节能构造措施
主要内容
第10章 墙体

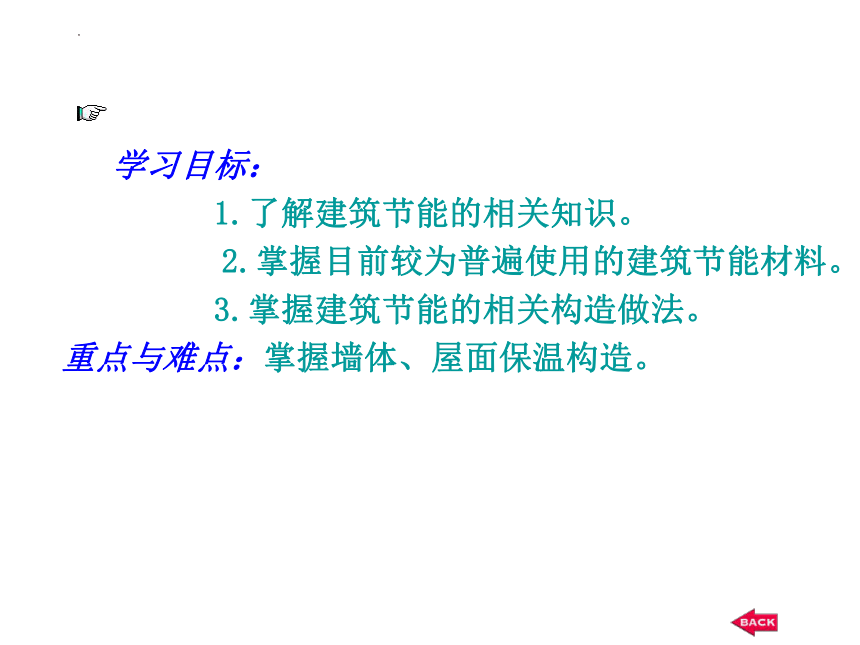

学习目标：
1.了解建筑节能的相关知识。
2.掌握目前较为普遍使用的建筑节能材料。
3.掌握建筑节能的相关构造做法。
重点与难点：掌握墙体、屋面保温构造。
10.3 屋面节能构造措施
为了提高屋面的保温性能，以满足节能标准的要求，主要应选择采用轻质高强、吸水率低或不吸水的可长期使用、性能稳定的保温材料作为保温层。
常见的屋面保温材料从形式上可以分为板材、块材、卷材和散料。
10.3.1 屋面保温构造
正铺屋面就是保温层放置在屋面结构层于防水层之间，下设隔蒸汽层。这是最普通的做法。
正铺保温屋面在保温层上、下应做找平和隔蒸汽层。

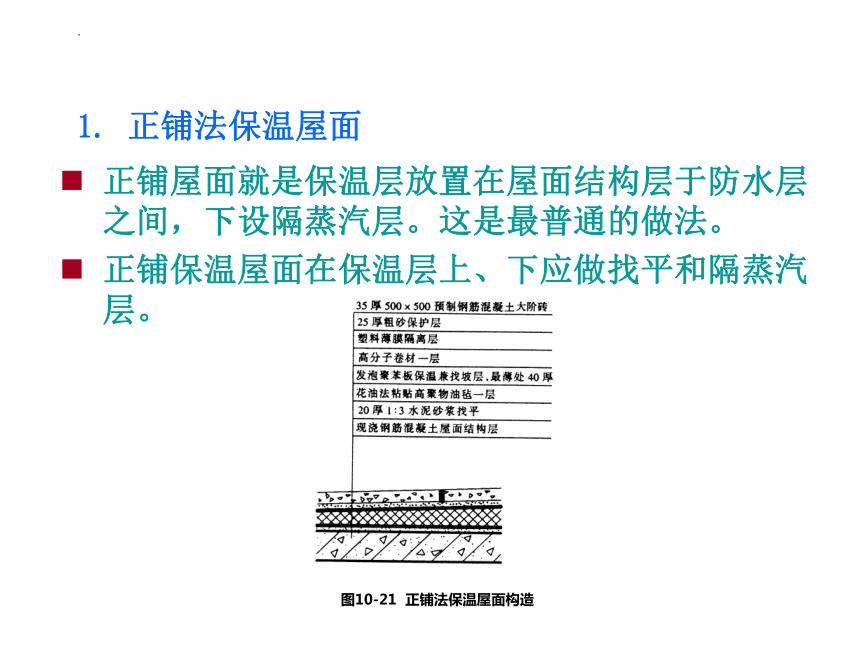

1. 正铺法保温屋面
图10-21 正铺法保温屋面构造
倒铺法保温屋面是将保温层做在防水层之上，对防水层起到一个屏蔽和防护作用，使之不受阳光和气候变化的影响，也不易受到来自外界的机械性损伤。

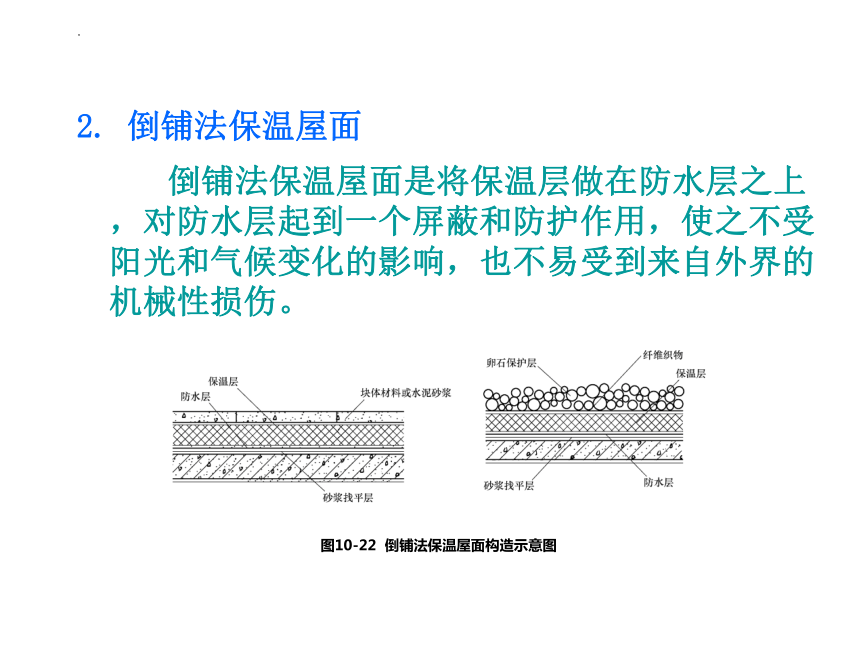

2. 倒铺法保温屋面
图10-22 倒铺法保温屋面构造示意图

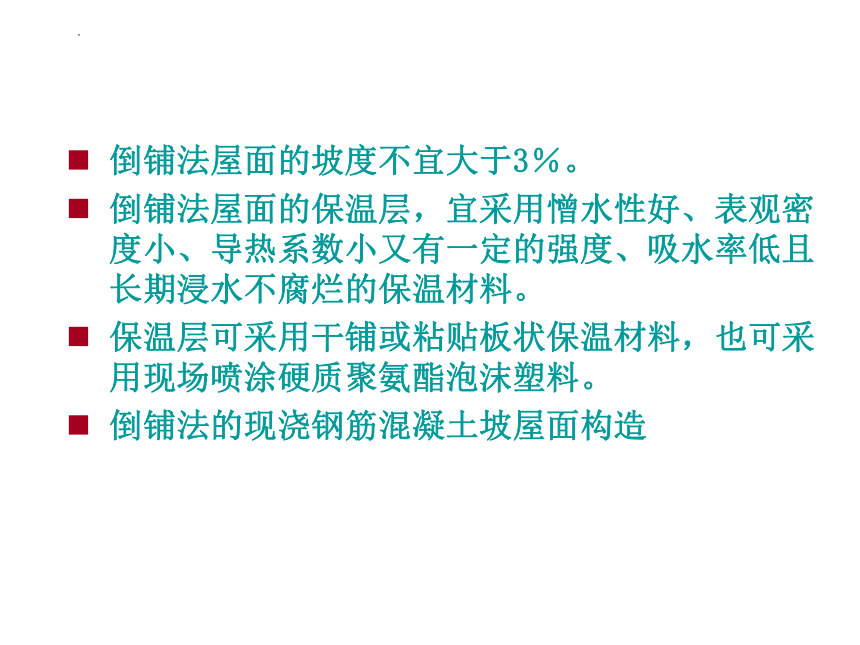

倒铺法屋面的坡度不宜大于3％。
倒铺法屋面的保温层，宜采用憎水性好、表观密度小、导热系数小又有一定的强度、吸水率低且长期浸水不腐烂的保温材料。
保温层可采用干铺或粘贴板状保温材料，也可采用现场喷涂硬质聚氨酯泡沫塑料。
倒铺法的现浇钢筋混凝土坡屋面构造

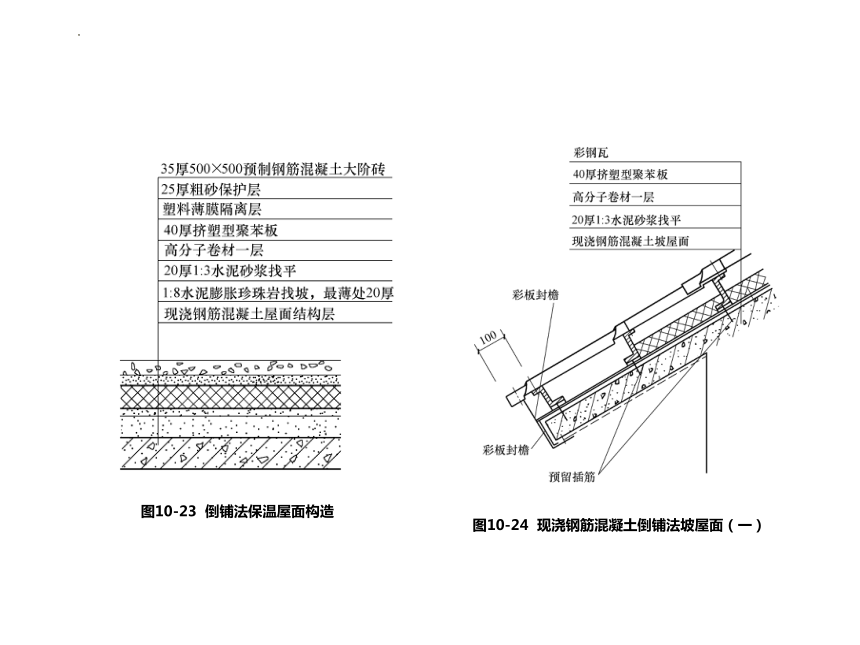

图10-23 倒铺法保温屋面构造
图10-24 现浇钢筋混凝土倒铺法坡屋面（一）
图10-25 现浇钢筋混凝土倒铺法坡屋面（二）
10.3.2 屋面的隔热
1. 实体材料隔热屋面
平顶屋面做法有：
大阶砖或混凝土板实铺屋面；
堆土屋面；
其上植草的种植屋面；
砾石层屋面；
蓄水屋面和淋水屋面。
1）蓄水屋面构造
当屋面有防水等级为Ⅰ级、Ⅱ级时，不宜采用蓄水屋面。
不宜在寒冷地区、地震地区和振动较大的建筑物上采用。其上植草的种植屋面。
蓄水屋面应采用刚性防水层，或在卷材、涂膜防水层上再做刚性复合防水层。
卷材、涂膜防水层应采用耐腐蚀、耐霉烂、耐穿刺性能好的材料。
蓄水屋面的蓄水深度宜为150mm～200mm。
图10-26 蓄水屋面构造
a)蓄水屋面溢水口 b)蓄水屋面分仓缝 c)蓄水屋面排水管、过水孔
2）种植屋面构造
种植屋面主要有以下一些特点：
一是荷载大
二是植物根系穿刺力强
三是要求防水的性能更强
四是返修困难
图10-25 种植屋面
种植屋面的防水层应采用耐腐蚀、耐霉烂、防植物根系穿刺、耐水性好的防水材料，卷材、涂膜防水层上部应设置刚性保护层。
种植屋面防水层一般应做二道设防，若采用卷材作防水层时，其接缝宜采用焊接法，卷材防水层上部应设细石混凝土保护层。
坡度20％以上的屋面可做成梯田式，利用排水层和覆土层找坡。
架空屋面是利用架空层内空气的流动散热，防止太阳直射在防水层的表面。
架空通风隔热层屋面比实体材料隔热屋面的效果好。
架空屋面宜在通风较好的建筑屋面上采用，不宜在寒冷地区使用。
架空屋面的架空隔热层高度宜为180～300mm；架空板雨女儿墙的距离不宜小于250mm，
通风的空气间层可以用大阶砖或预制混凝土板用垫块或砌砖架空做成。
2. 架空屋面构造
图10-26 架空屋面构造
建筑地面也需要保温，地面地板和地面的保温是往往容易被人忽视的问题。
节能标准从改善室内热环境和控制采暖能耗出发，对地板和地面的保温做出了规定。在严寒和寒冷地区，建筑物底层室内如果采用实铺地面，则对于直接接触土壤的周边地区，也就是从外墙内侧算起2.0m的范围内，应当作保温处理。
小知识
本章回顾
了解建筑节能的意义和目标是更深入的掌握建筑节能构造的第一步。
本章重点介绍了目前应用较为广泛的墙体节能构造、屋面节能构造。墙体节能构造包括：外墙外保温、外墙内保温、外墙夹芯保温以及单一材料节能墙体。外墙外保温的保温效果最好，目前应用也最为广泛。重点掌握聚苯乙烯泡沫塑料板的外墙外保温构造。屋面节能构造包括：屋面的保温和屋面的隔热。屋面保温构造中倒铺法屋面的构造目前在屋面节能构造中应用最广泛，应重点掌握。屋面隔热构造中架空屋面和种植屋面都是良好的保证屋面有效隔热的构造做法。
