认识楼梯

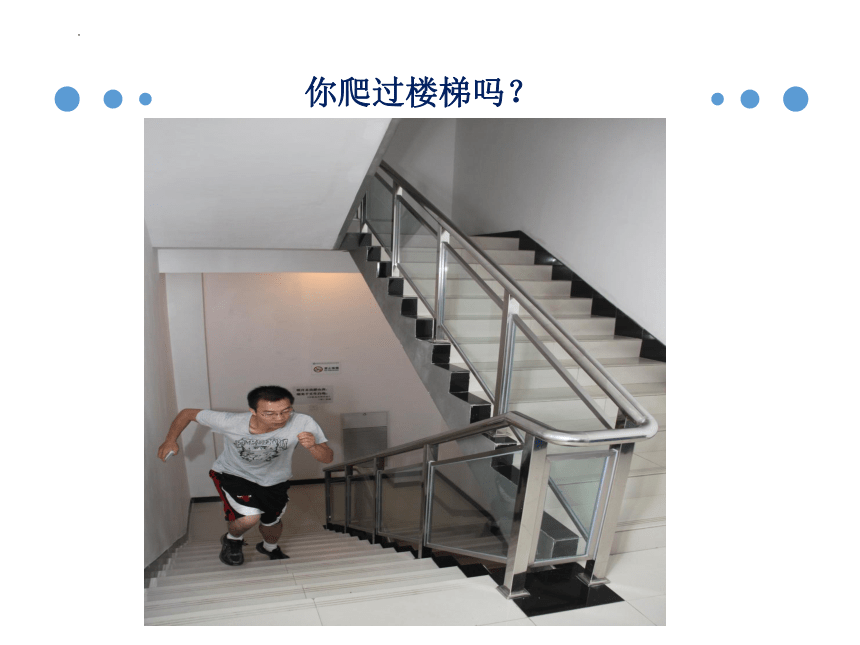

你爬过楼梯吗？
你认识楼梯吗？

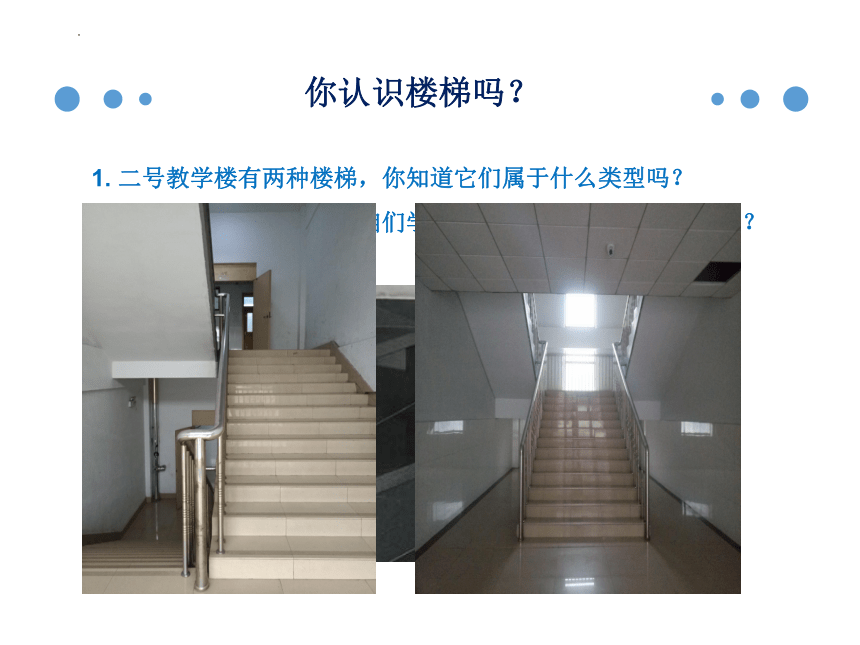

1. 二号教学楼有两种楼梯，你知道它们属于什么类型吗？
4. 你知道为什么住宅的楼梯井都做的那么窄吗？
2. 你知道安吉尔幼儿园跟咱们学校教学楼的楼梯有什么区别吗？
3. 你见过这样的踏步吗？
5. 你知道学生公寓楼为什么要设置这三个台阶吗？
学习目标

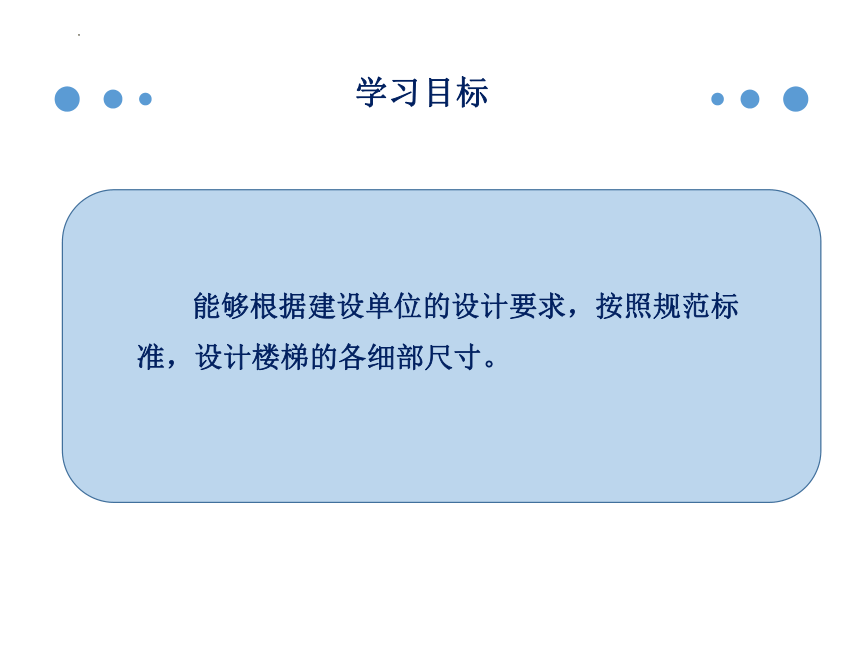

能够根据建设单位的设计要求，按照规范标准，设计楼梯的各细部尺寸。
一、楼梯的构造组成

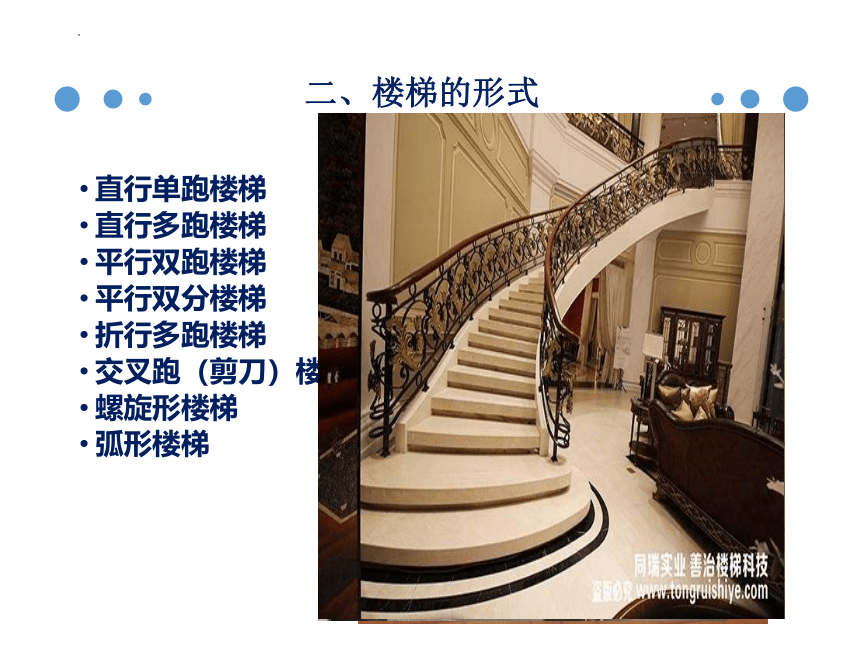

二、楼梯的形式
直行单跑楼梯
直行多跑楼梯
平行双跑楼梯
平行双分楼梯
折行多跑楼梯
交叉跑（剪刀）楼梯
螺旋形楼梯
弧形楼梯
三、楼梯的尺度
1.踏步的尺寸
b
h
经验公式：2h+b=600～620mm
名称 住宅 学校 办公楼 剧院 会堂 医院 幼儿园
踏面宽b(mm) 260~300 280~340 300~350 300~350 260~280
踢面高h(mm) 150~175 140~160 120~150 120~150 120~150
三、楼梯的尺度
2.踏步的尺寸
三、楼梯的尺度
2.楼梯的坡度
坡道 室内≤1/8，室外≤1/10，轮椅≤1/12
室外台阶15°～20 °
楼梯23°～45 °
自动扶梯30°左右
工作梯45°～ 60°
爬梯60°～ 90°
电梯90°
三、楼梯的尺度
3.楼梯栏杆的要求
室内≥900mm
室外≥1050mm
中高层≥1100mm；
儿童扶手≤600mm
且杆件净距≤110mm。
三、楼梯的尺度
4.楼梯段的宽度
三、楼梯的尺度
5.平台宽度
三、楼梯的尺度
6.楼梯井宽度
一般为60～200mm。
三、楼梯的尺度
7.净空高度
四、设计楼梯
一住宅楼的平行双跑式楼梯，层高为3.0m，共三层。楼梯平台板厚100mm，平台梁高150mm，要求此设计楼梯。请画出楼梯平面图与楼梯剖面图。
