模块一 建筑制图基础知识
3
任务一 剖面图的形成和绘制方法
任务二 断面图的形成和绘制方法
剖面图和断面图
通过讲解法、小组讨论，并结合模型、实物展示进行剖断、面图形成的基本原理、图示方法及绘制方法进行学习。

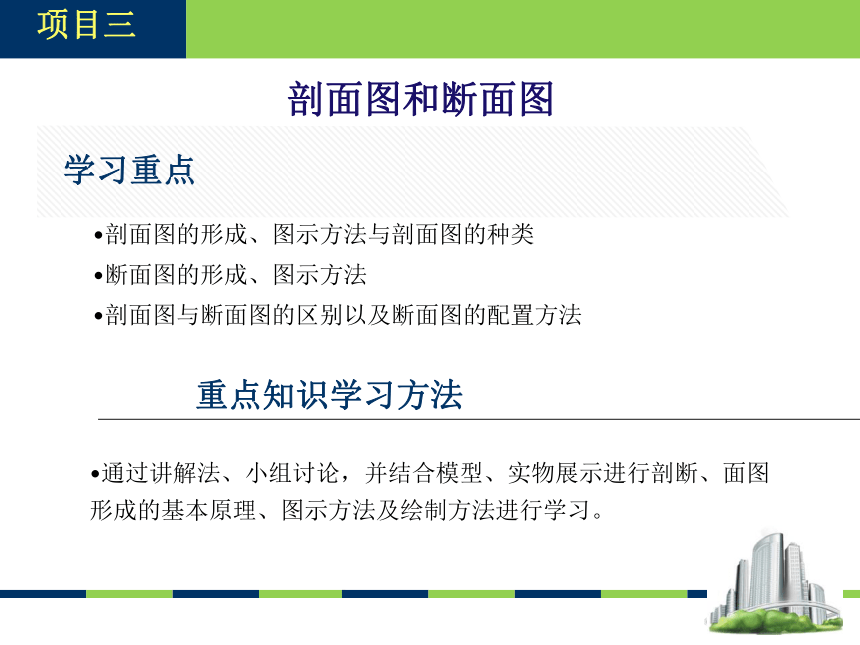

项目三
剖面图和断面图
剖面图的形成、图示方法与剖面图的种类
断面图的形成、图示方法
剖面图与断面图的区别以及断面图的配置方法

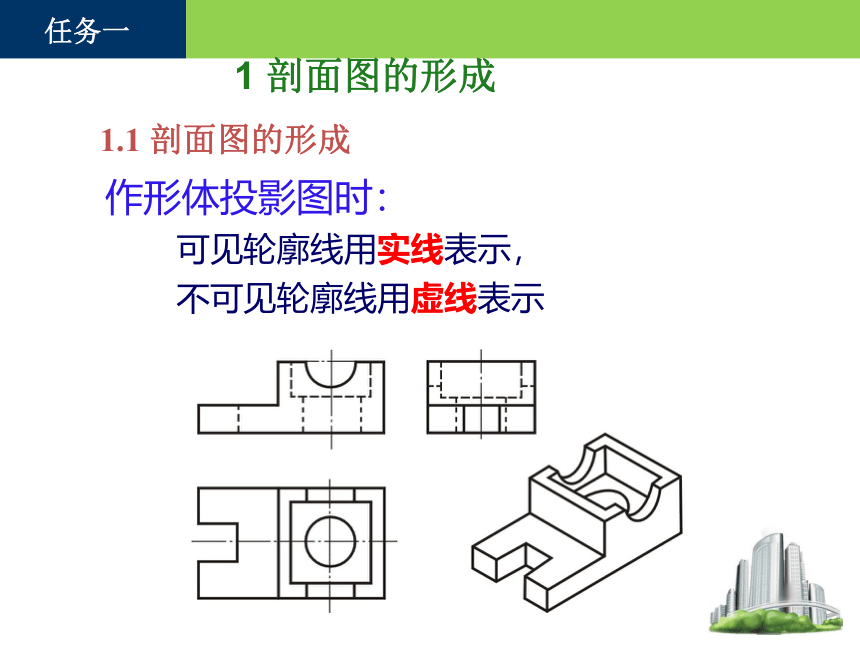

作形体投影图时：
可见轮廓线用实线表示，
不可见轮廓线用虚线表示
1 剖面图的形成
任务一
1.1 剖面图的形成

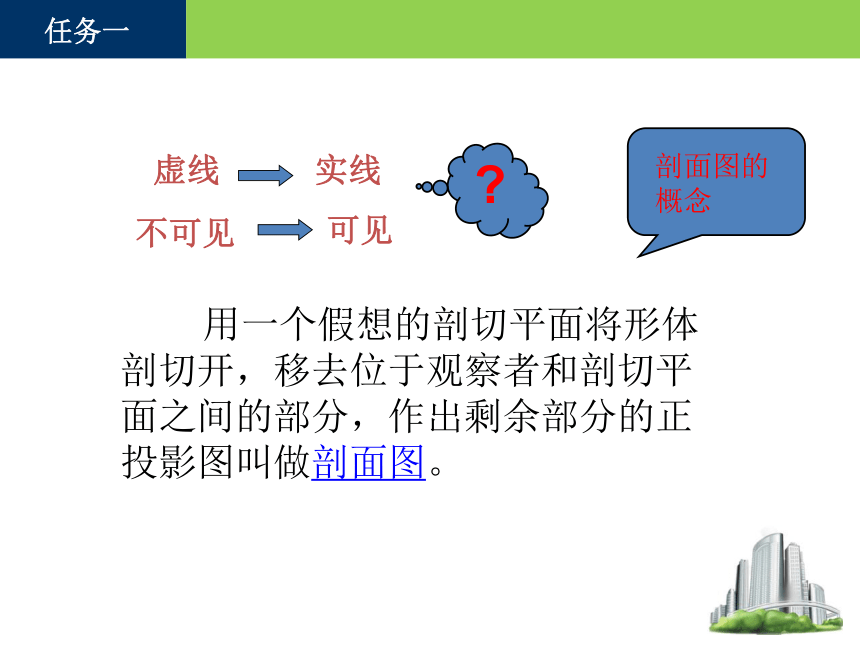

用一个假想的剖切平面将形体剖切开，移去位于观察者和剖切平面之间的部分，作出剩余部分的正投影图叫做剖面图。
剖面图的概念
虚线
实线
不可见
可见

任务一

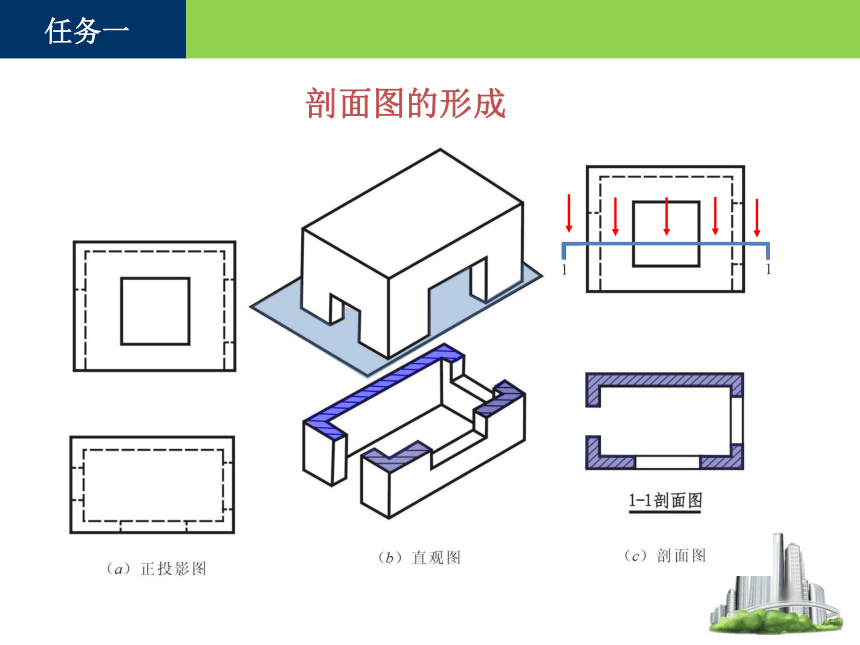

剖面图的形成
任务一
任务一

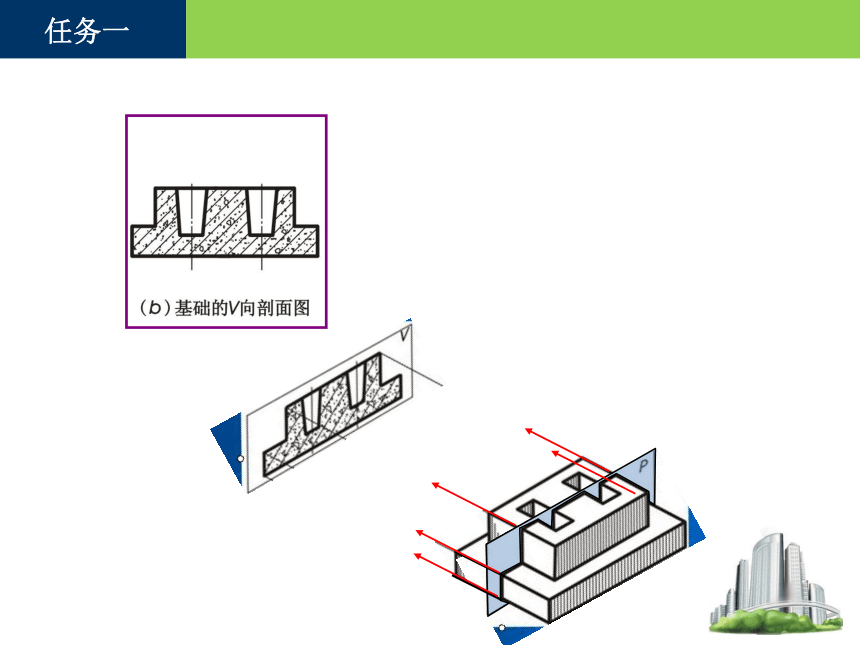

W向剖面图的产生
任务一

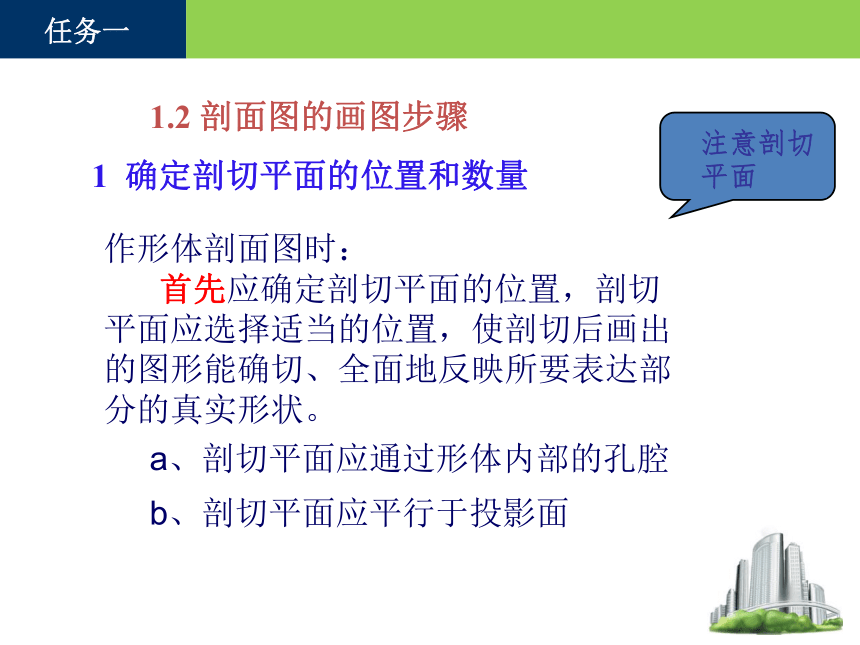

1.2 剖面图的画图步骤
1 确定剖切平面的位置和数量
注意剖切 平面
作形体剖面图时：
首先应确定剖切平面的位置，剖切平面应选择适当的位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。
a、剖切平面应通过形体内部的孔腔
b、剖切平面应平行于投影面
任务一

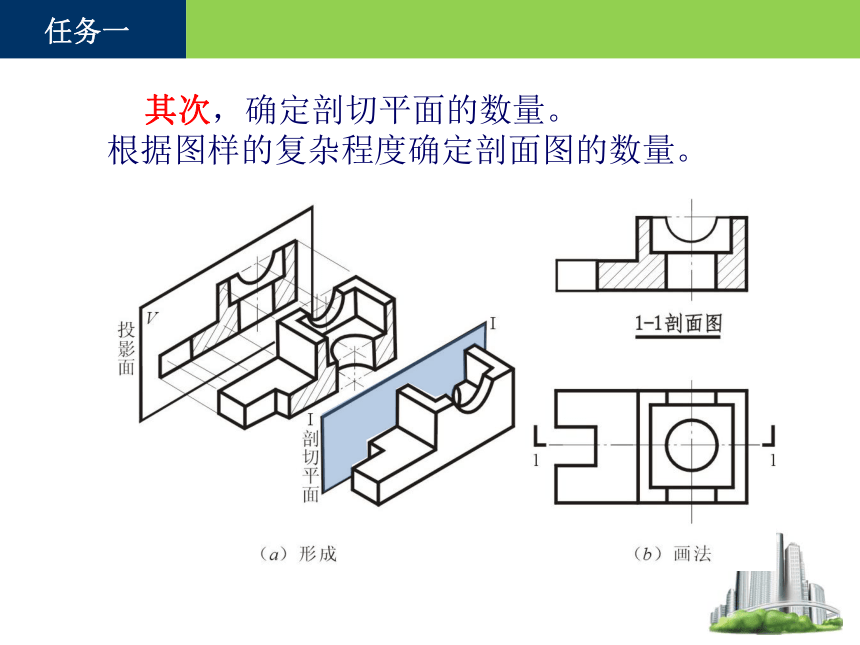

其次，确定剖切平面的数量。
根据图样的复杂程度确定剖面图的数量。
任务一
形体的剖面图中，被剖切平面剖切到的部分轮廓线用粗实线绘制，未被剖切平面剖切到但可见部分的轮廓线用中粗实线绘制，不可见的部分可以不画。
1.3 剖面图图线的使用
注意粗实线、中粗线和细线的使用，
为了将形体中被剖切平面切到的部分和未切到部分区分开。
《房屋建筑制图统一标准》
（GB/T 50001—2001）规定：
任务一
在剖面图中，相应的断面上应画出相应的材料符号。
《房屋建筑制图统一标准》中规定的常用建筑材料图例符号，画图时应按照规定执行。
在钢筋混凝土构件投影图中，当剖面图主要用于表达钢筋的布置时，可不画混凝土的材料图例。
1.4 画材料图例
应熟记常用的建筑材料图例
任务一
任务一
《房屋建筑制图统一标准》规定：
剖切符号由剖切位置线和剖视方向线组成：剖切位置线是长度为6~10mm的粗实线，剖视方向线是4~6mm的粗实线，剖切位置线与剖视方向线垂直相交，并应在剖视方向线旁边加注编号。
1.5 剖切符号
剖面图与剖切符号一定要对应
任务一
剖切符号的画法
如图所示
任务一
用一个剖切平面将形体完整地剖切开，得到的剖面图，叫做全剖面图。全剖面图一般应用于不对称的建筑形体，或对称但较简单的建筑构件中，如图所示。
1.6 剖面图的种类和应用
（一） 全剖面图
应掌握各种剖面图的表达方式和适用范围
任务一
1、不对称的形体
任务一
2、对称但外形较简单的形体
任务一
如果形体对称，画图时常把投影图一半画成剖面图，另一半画成外观图，这样组合而成的投影图叫做半剖面图。
（二）半剖面图
形体的半剖面图
任务一
画半剖面图时应注意：
（1）半剖面图和半外形图应以对称面或对称线为界，对称面或对称线用细单点长画线表示。
（2）半剖面图一般应画在水平对称轴线的下侧或竖直对称轴线的右侧。
（3）半剖面图可以不画剖切符号。
注意
任务一
杯形基础的半剖面图
任务一
用两个或两个以上的互相平行的剖切平面将形体剖切开，得到的剖面图称为阶梯剖面图。如图 所示。
（三）阶梯剖面图
阶梯剖面图
任务一
房屋的阶梯剖面图
任务一
用两个或两个以上相交剖切平面剖切形体，所得到的剖面图称作展开剖面图。
（四）展开剖面图
楼梯的展开剖面图
任务一
当仅仅需要表达形体的某局部内部构造时，可以只将该局部剖切开，只作该部分的剖面图，称为局部剖面图。
（五）局部剖面图与分层剖面图
任务一
分层剖切剖面图
任务一
