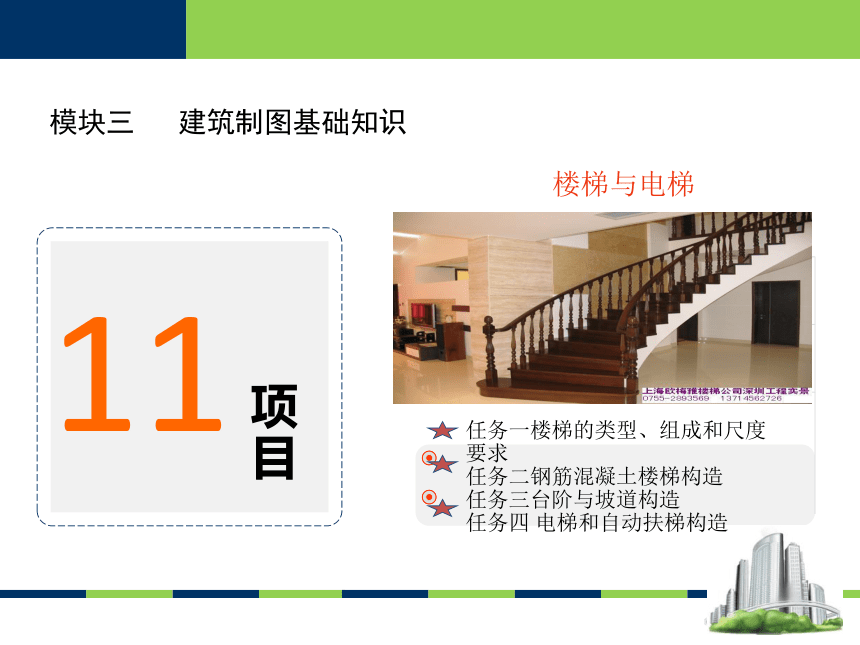

模块三 建筑制图基础知识
11
任务一楼梯的类型、组成和尺度要求
任务二钢筋混凝土楼梯构造
任务三台阶与坡道构造
任务四 电梯和自动扶梯构造
楼梯与电梯

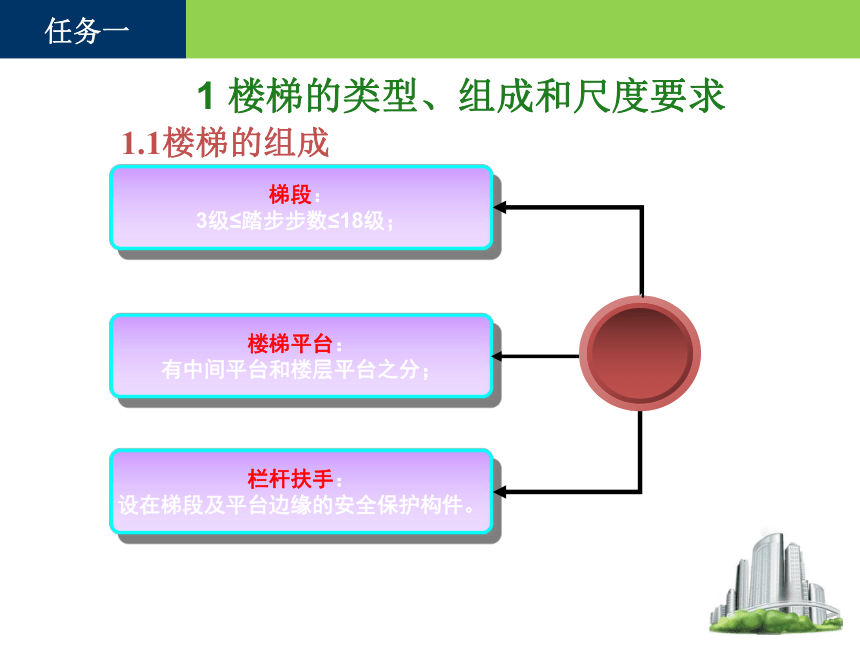

1.1楼梯的组成
梯段：
3级≤踏步步数≤18级；
楼梯平台：
有中间平台和楼层平台之分；
栏杆扶手：
设在梯段及平台边缘的安全保护构件。
1 楼梯的类型、组成和尺度要求
任务一

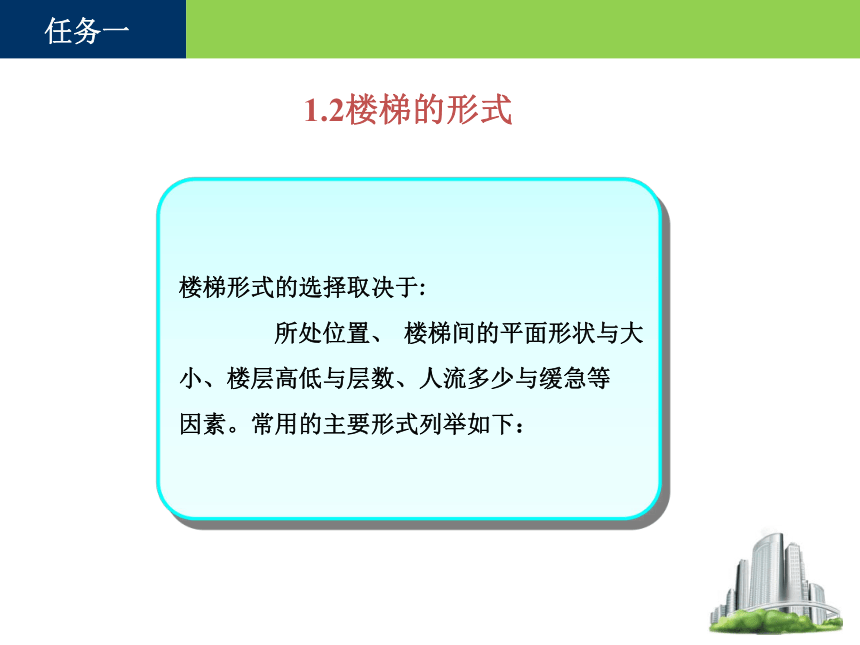

1.2楼梯的形式
楼梯形式的选择取决于:
所处位置、 楼梯间的平面形状与大
小、楼层高低与层数、人流多少与缓急等
因素。常用的主要形式列举如下：
任务一

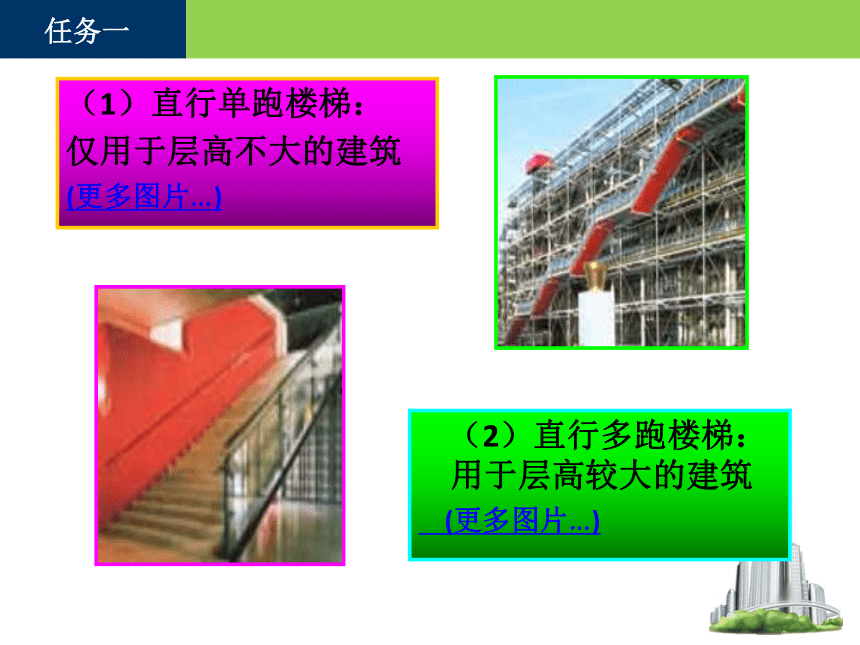

（1）直行单跑楼梯：
仅用于层高不大的建筑
(更多图片…)
（2）直行多跑楼梯：用于层高较大的建筑
(更多图片…)
任务一

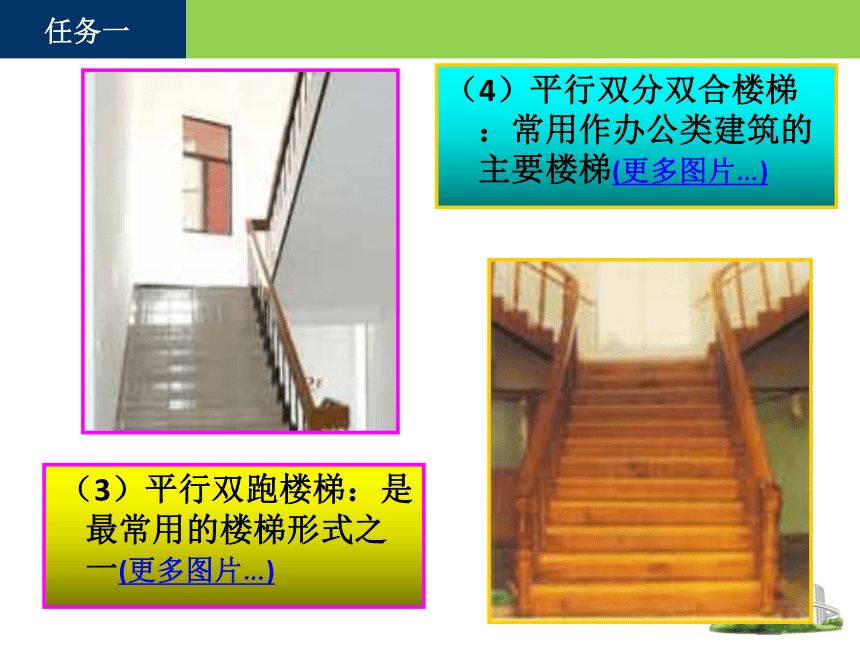

（3）平行双跑楼梯：是最常用的楼梯形式之一(更多图片…)
（4）平行双分双合楼梯：常用作办公类建筑的主要楼梯(更多图片…)
任务一

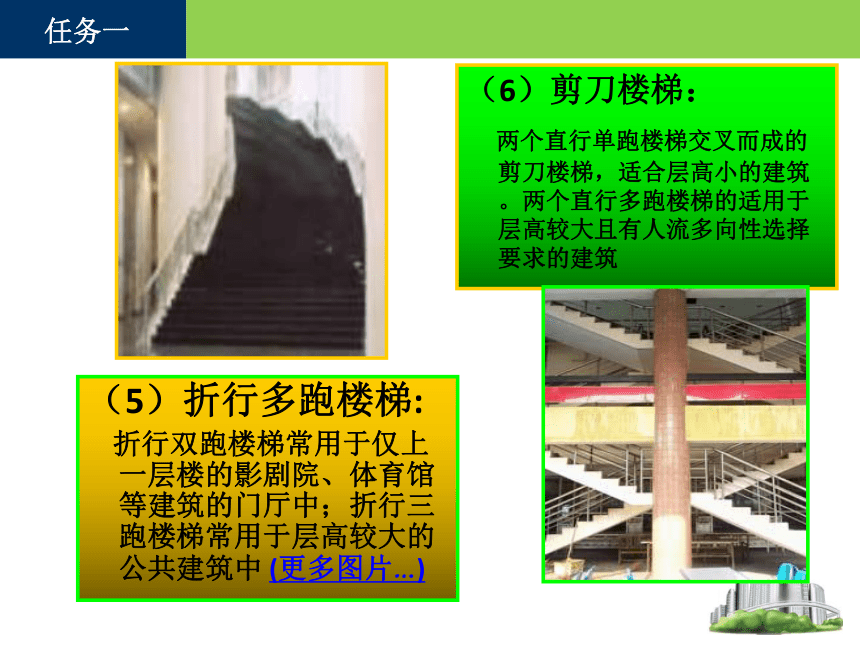

（6）剪刀楼梯：
两个直行单跑楼梯交叉而成的剪刀楼梯，适合层高小的建筑。两个直行多跑楼梯的适用于层高较大且有人流多向性选择要求的建筑
（5）折行多跑楼梯:
折行双跑楼梯常用于仅上一层楼的影剧院、体育馆等建筑的门厅中；折行三跑楼梯常用于层高较大的公共建筑中 (更多图片…)
任务一
（7）螺旋形楼梯
螺旋形楼梯通常是围绕一根单柱布置，平面呈圆形。这种楼梯不能作为主要人流交通和疏散楼梯 (更多图片…)
（8）弧形楼梯：具有明显的导向性和优美轻盈的造型。但其结构和施工难度较大，通常采用现浇钢筋混凝土结构 (更多图片…)
任务一
1.3楼梯的尺度
踏步尺度
①
楼梯的坡度由踏步高宽比决定。
常用的坡度为１﹕２左右。
踏步的高度，成人以150mm左右较适宜，不应高于1125mm。
踏步的宽度（水平投影宽度）以300mm左右为宜，不应窄
于260mm。为了在踏步宽度一定的情况下增加行走舒适度，
常将踏步出挑20～30mm。
任务一
　
梯段尺度
②
梯段尺度分为梯段宽度和梯段长度。　
梯段宽度按每股人流500～600mm宽度考虑：
单人通行时为900mm，
双人通行时为1000～1200mm，
三人通行时为1500～1800mm，其余类推。
同时，需满足各类建筑设计规范中对梯段宽度的限定。
住宅≥1100mm，公建≥1300mm等。
梯段长度（Ｌ）则是每一梯段的水平投影长度。
任务一
平台尺度
③
平台宽度分为中间平台宽度D1和楼层平台
宽度D2，平台宽度应大于或等于梯段宽度。
　　所谓梯井，系指梯段之间形成的空档，
以60～200mm为宜。
梯井宽度
④
任务一
栏杆
扶手尺度
⑤
栏杆扶手高度
一般为900mm
左右，供儿童
使用的楼梯应
在500～600mm
高度增设扶手。
任务一
一般要求不小于2000～2200mm。
楼梯净空高度示意图：
楼梯净空高度
⑥
任务一
当在平行双跑楼梯底层中间平台下需设置通道时，为保证平台下
净高满足通行要求，一般净距≥2000mm，可通过以下方式解决：
① 在底层变作长短跑梯段。起步第一跑设为长跑，以提高中间平台标高。
② 局部降低底层中间平台下地坪标高，使其低于底层室内地坪标高±0.000，以满足净空高度要求。
③ 综合上两种方式，采取长短跑梯段的同时，降低底层中间平台下地坪标高。
④ 底层用直行单跑或直行双跑楼梯直接从室外上二层。
任务一
