11.1单层工业厂房的主要构件
11.2单层工业厂房的构造

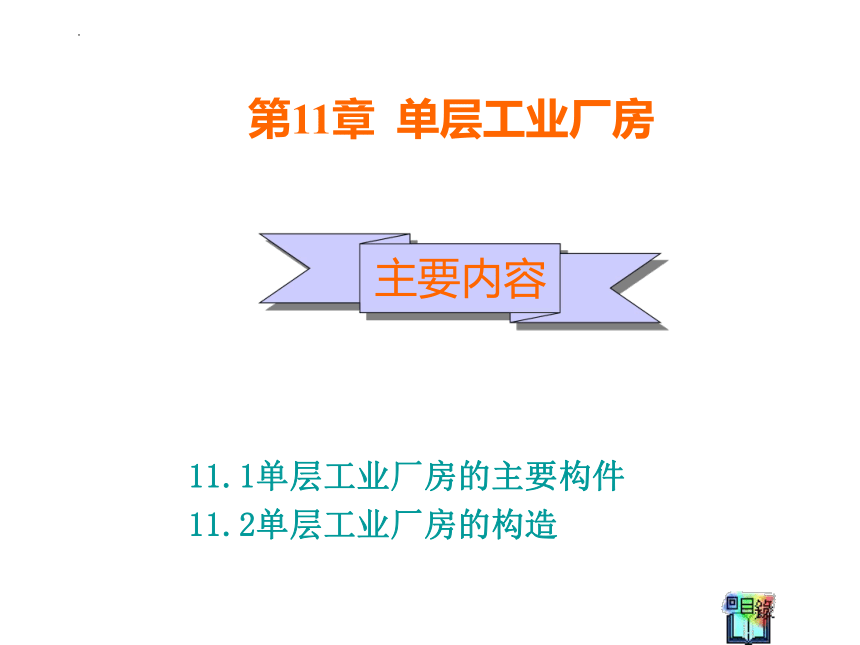

主要内容
第11章 单层工业厂房

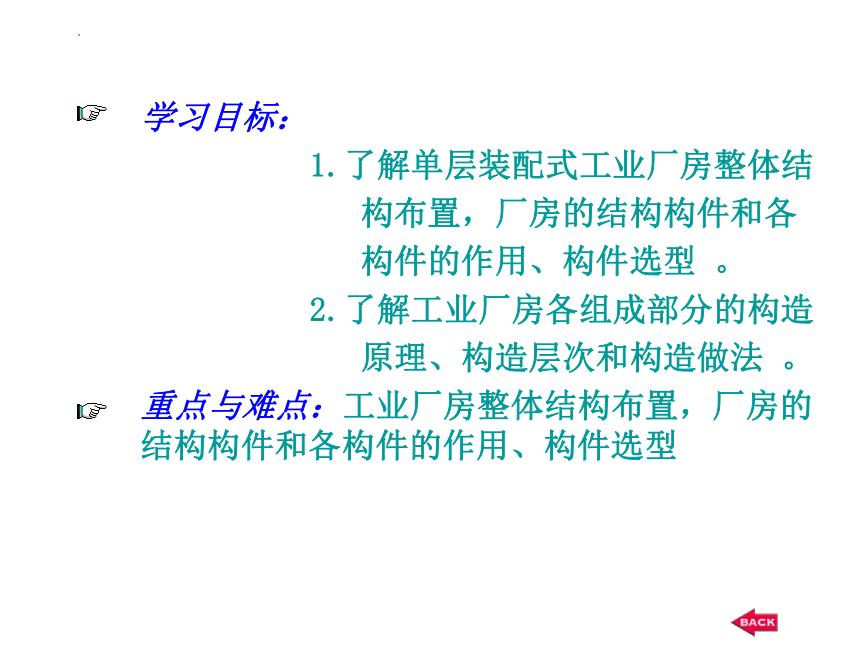

学习目标：
1.了解单层装配式工业厂房整体结
构布置，厂房的结构构件和各
构件的作用、构件选型 。
2.了解工业厂房各组成部分的构造
原理、构造层次和构造做法 。
重点与难点：工业厂房整体结构布置，厂房的结构构件和各构件的作用、构件选型

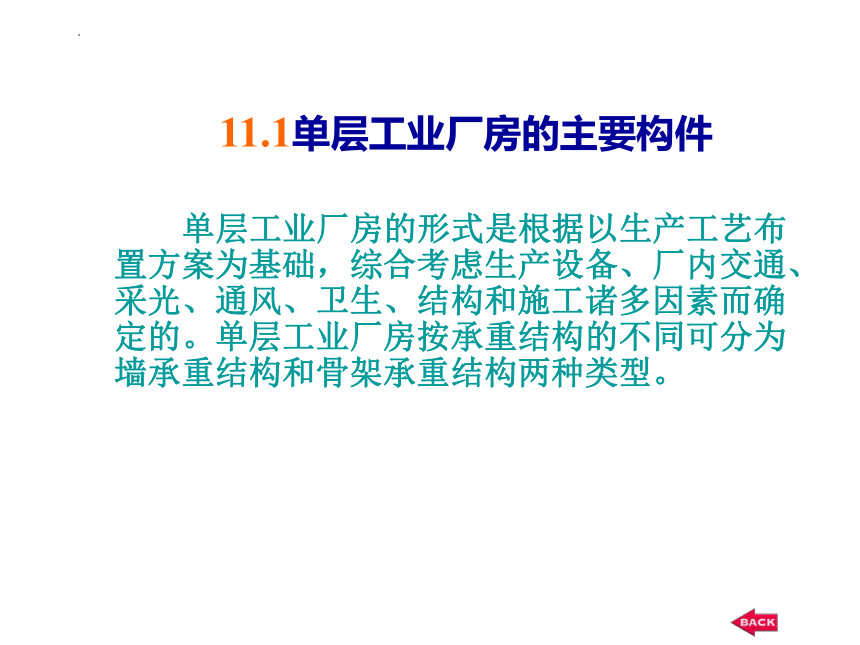

单层工业厂房的形式是根据以生产工艺布置方案为基础，综合考虑生产设备、厂内交通、采光、通风、卫生、结构和施工诸多因素而确定的。单层工业厂房按承重结构的不同可分为墙承重结构和骨架承重结构两种类型。
11.1单层工业厂房的主要构件
图11-1 墙承重结构
墙承重结构由墙(或带壁柱砖墙)和钢筋混凝土屋架（或屋面梁）组成。
1—边列柱；2—中列柱；3—屋面大梁；4—天窗架；5—吊车梁；6—连系梁；7—基础梁；8—基础；9—外墙；10—圈梁；11—屋面板；12—地面；13—天窗扇；14—散水；15—风荷载

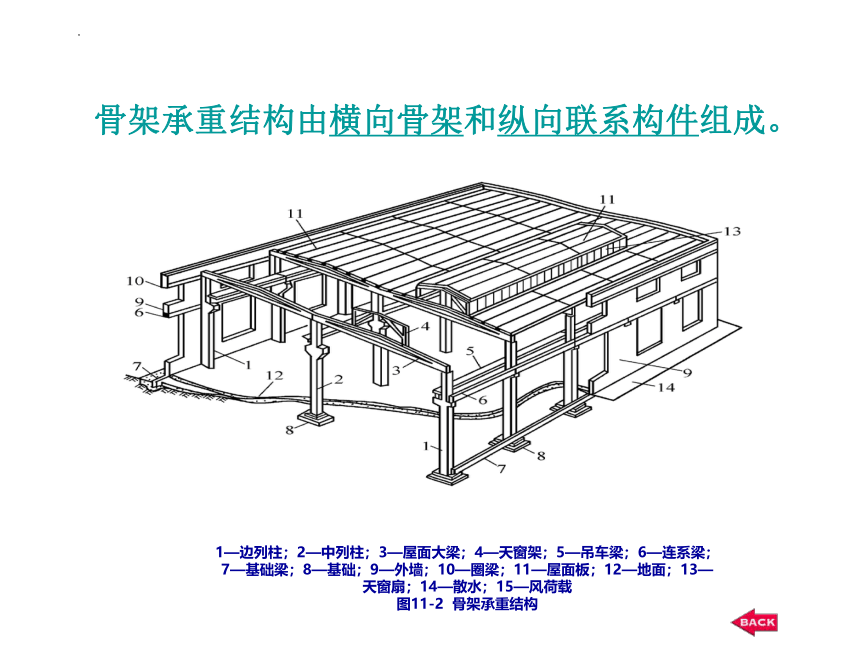

图11-2 骨架承重结构
骨架承重结构由横向骨架和纵向联系构件组成。

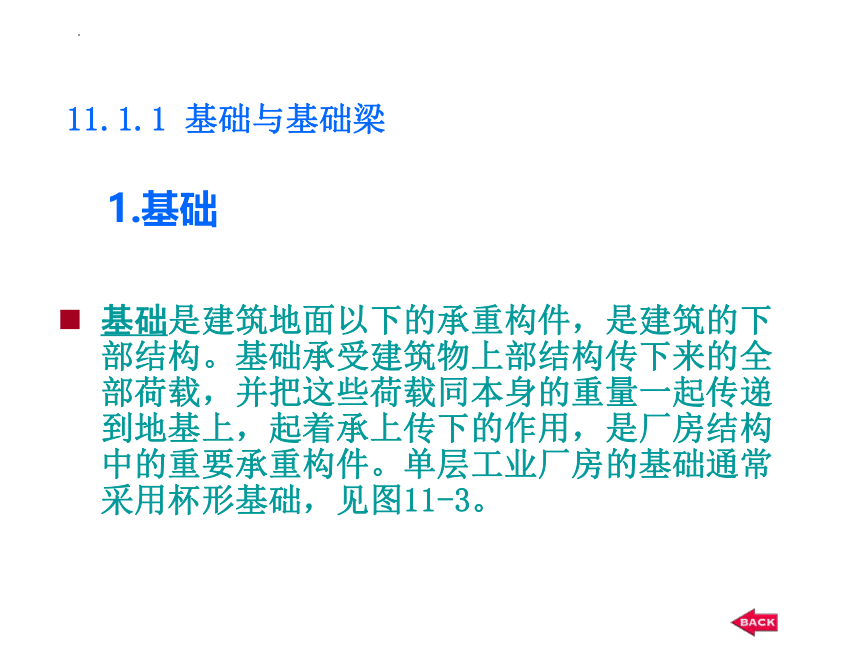

基础是建筑地面以下的承重构件，是建筑的下部结构。基础承受建筑物上部结构传下来的全部荷载，并把这些荷载同本身的重量一起传递到地基上，起着承上传下的作用，是厂房结构中的重要承重构件。单层工业厂房的基础通常采用杯形基础，见图11-3。
11.1.1 基础与基础梁
1.基础

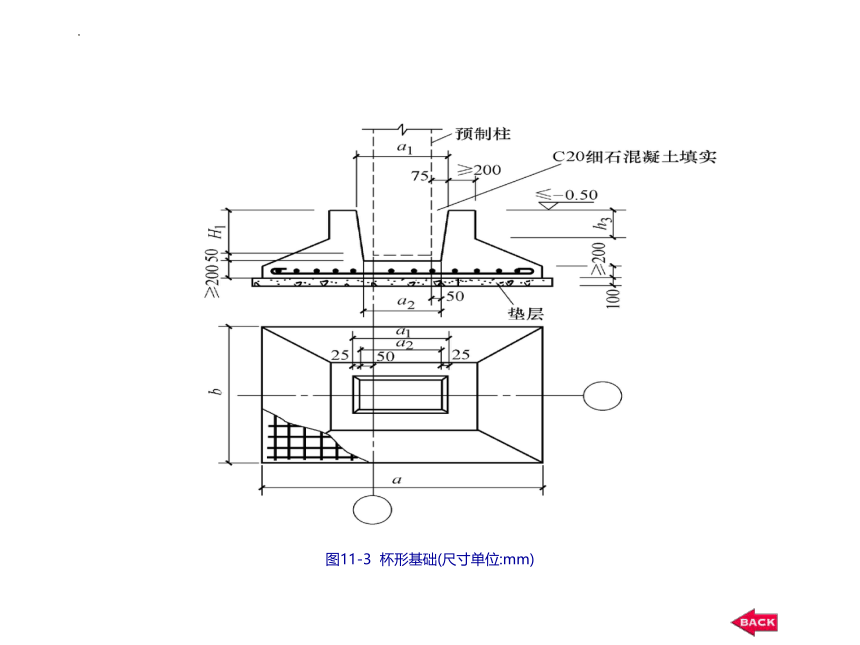

图11-3 杯形基础(尺寸单位:mm)
基础梁是架设在相邻独立基础之间、用以支承砌体墙身的承重构件。
2.基础梁

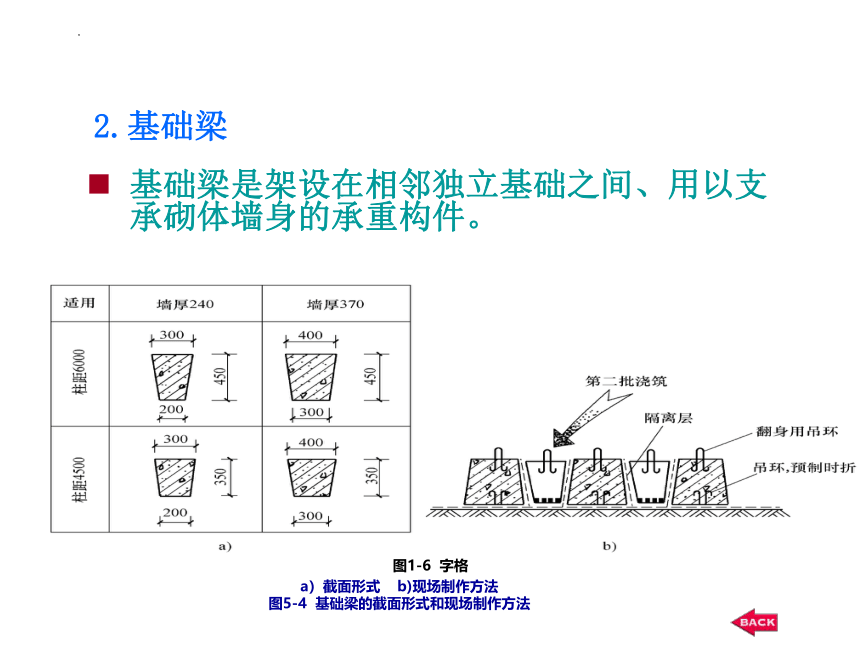

图1-6 字格
a）截面形式 b)现场制作方法
图5-4 基础梁的截面形式和现场制作方法

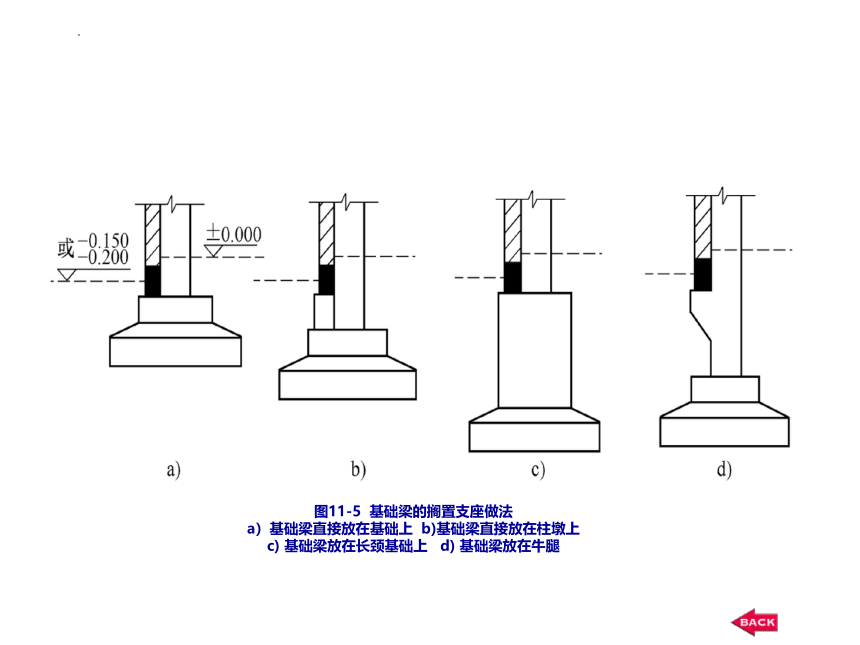

图11-5 基础梁的搁置支座做法
a）基础梁直接放在基础上 b)基础梁直接放在柱墩上
c) 基础梁放在长颈基础上 d) 基础梁放在牛腿
11.1.2 柱与柱间支撑
柱是工业厂房中最主要的承重构件。一般多采用钢筋混凝土柱。
按截面形式分为单肢柱（包括矩形、工字形截面）和双肢柱（包括平腹杆、斜腹杆、双肢管柱）两大类。常见柱的形式见图11-6。
1.柱
图11-6 钢筋混凝土柱
a) 矩形柱 b)工字形柱 c)平腹杆双肢柱 d)斜腹杆双肢柱 e) 双肢管柱
图 11-7 柱的预埋件（尺寸单位:mm）
1.柱间支撑
柱间支撑的作用主要是提高厂房的纵向刚度和稳定性，并保证结构构件在安装和使用阶段的稳定和安全，同时起传递水平荷载或地震荷载的作用。
柱间支撑以牛腿为界线，分为上部柱间支撑与下部柱间支撑。上部柱间支撑承受作用于山墙及天窗端壁上的风荷载并保证厂房上部的纵向刚度。下部柱间支撑承受上部柱间支撑传来的荷载、吊车梁传来的吊车纵向水平荷载和纵向地震用并将它们传给基础(图11-8)。
图11-8 柱间支撑作用示意图
11.1.3 吊车梁
当厂房设有桥式或梁式吊车时，需要在柱子牛腿上设吊车梁。吊车的轮子沿吊车梁上铺设的轨道行驶。吊车梁承受吊车荷载并传给柱子，同时也增加了骨架的纵向刚度和稳定性。因此吊车梁是厂房结构中的一个重要构件。
1.吊车梁的形式
钢筋混凝土吊车梁的形式很多，对于常用的吊车梁已编有标准图集。见课本表11-1列出了目前应用的几种钢筋混凝凝土吊车梁的形式和适用条件。
2.吊车梁与柱的连接
吊车梁上翼缘与柱间用钢板或角钢焊接；下部通过吊车梁底部的预埋角钢和柱牛腿顶面的预埋钢板焊接。
图11-9 吊车梁与柱的连接(尺寸单位：mm)
3.吊车轨道的安装与车档
图11-10 吊车轨道与吊车梁的连接(尺寸单位：mm)
a) 重型吊车轨道 b) 轻型吊车轨道
图11-11 车档
11.1.4 屋盖结构构件
1.单层厂房屋盖结构的形式
1）有檩体系屋盖
2）屋檩体系屋盖
图11-12 屋盖的结构类型
a) 檩体系屋盖 b) 无檩体系屋盖
2.屋盖的主要承重构件
1）屋面梁或屋架是屋盖的主要承重构件
图11-13 钢筋混凝土屋面梁与屋架
a)单坡屋面梁 b)双坡屋面梁 c)两铰拱组合屋架 d)梯形屋架 e)拱形屋架 f)折线形屋架
图11-14 屋架与柱连接
a)焊接方式 b)螺栓连接方式
2）檩条
在有檩体系屋盖中，檩条搁在屋架或屋面梁上，支承小型屋面板并将屋面荷载传给屋架或屋面梁。
图11-15 正放檩条与斜放檩条
a)正放檩条 b)斜放檩条
3）屋面板
屋面板分为小型屋面板和大型屋面板。小型屋面板有槽瓦、钢丝网水泥波形瓦和石棉水泥瓦等。大型屋面板为预应力混凝土构件，横断面为槽形和F形等。
4）屋盖支撑系统
屋盖支撑系统由于单层厂房的跨度和座架高度较大，而杆件截面尺寸较小，且排架结构体系的节点多属铰接，因此屋盖的整体刚度和稳定性均较差，需设置支撑构件。
a)
图11-16 屋盖支撑系统
a)上弦水平支撑 b)下弦水平支撑 c)垂直支撑 d)水平系杆
