(共49张PPT)
11.1单层工业厂房的主要构件
11.2单层工业厂房的构造
主要内容

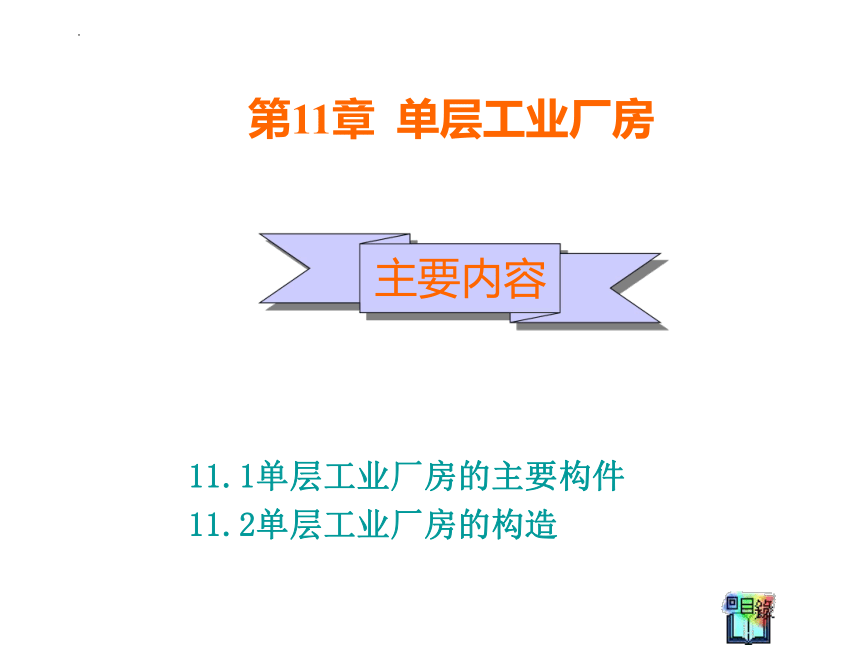

第11章 单层工业厂房
11.2.1 砖外墙

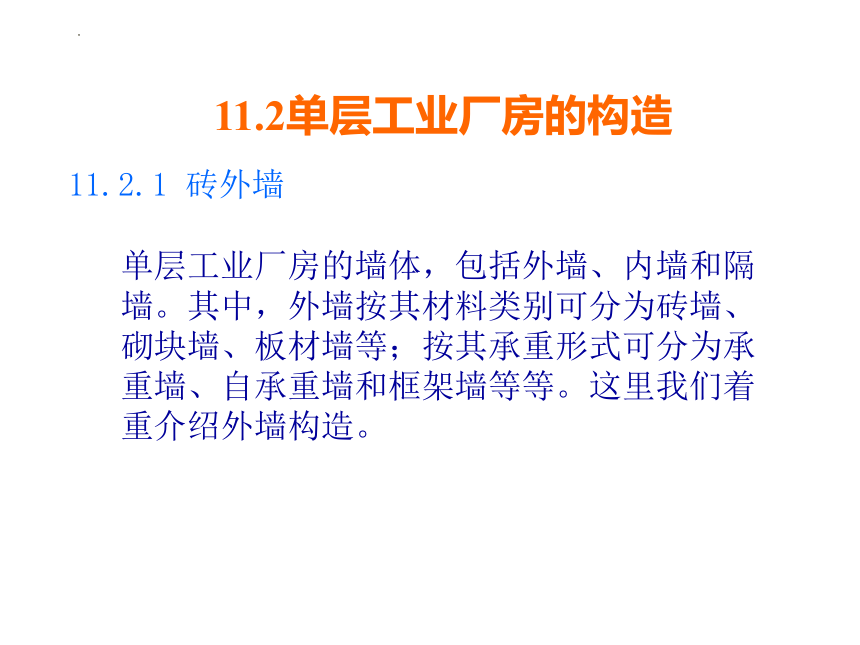

11.2单层工业厂房的构造
单层工业厂房的墙体，包括外墙、内墙和隔墙。其中，外墙按其材料类别可分为砖墙、砌块墙、板材墙等；按其承重形式可分为承重墙、自承重墙和框架墙等等。这里我们着重介绍外墙构造。

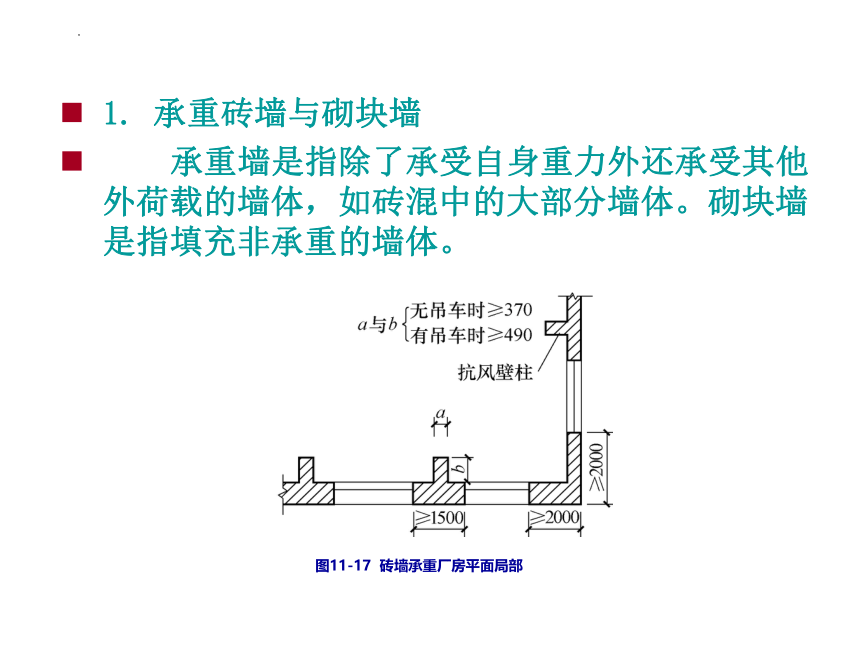

1. 承重砖墙与砌块墙
承重墙是指除了承受自身重力外还承受其他外荷载的墙体，如砖混中的大部分墙体。砌块墙是指填充非承重的墙体。
图11-17 砖墙承重厂房平面局部
2. 自承重砖墙与砌块墙
自承重墙是排架式单层厂房常用的外墙形式，可以由砖或其它砌块砌筑，适用于跨度、高度、风荷载和振动荷载较大的大中型厂房。
1）墙与柱的相对位置及连接构造

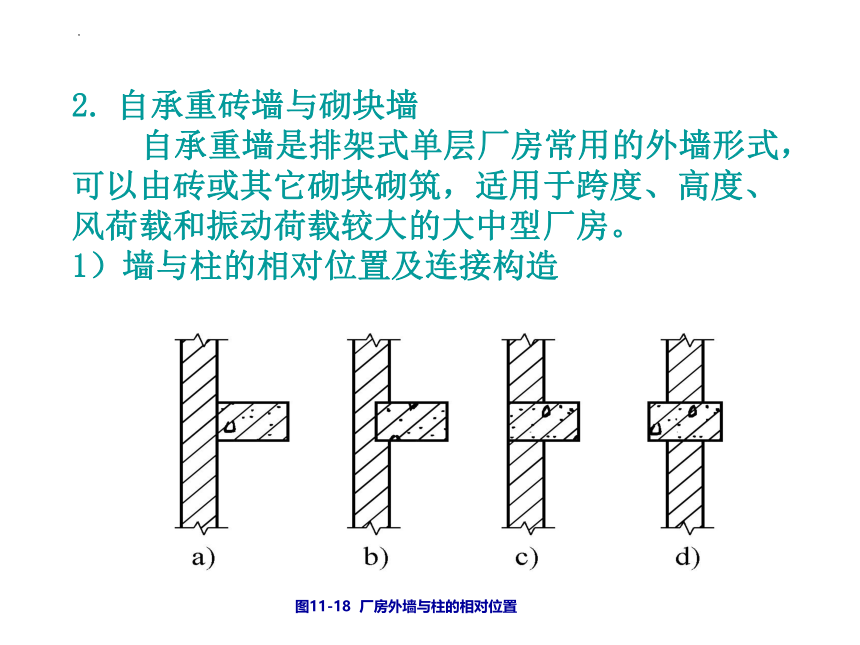

图11-18 厂房外墙与柱的相对位置

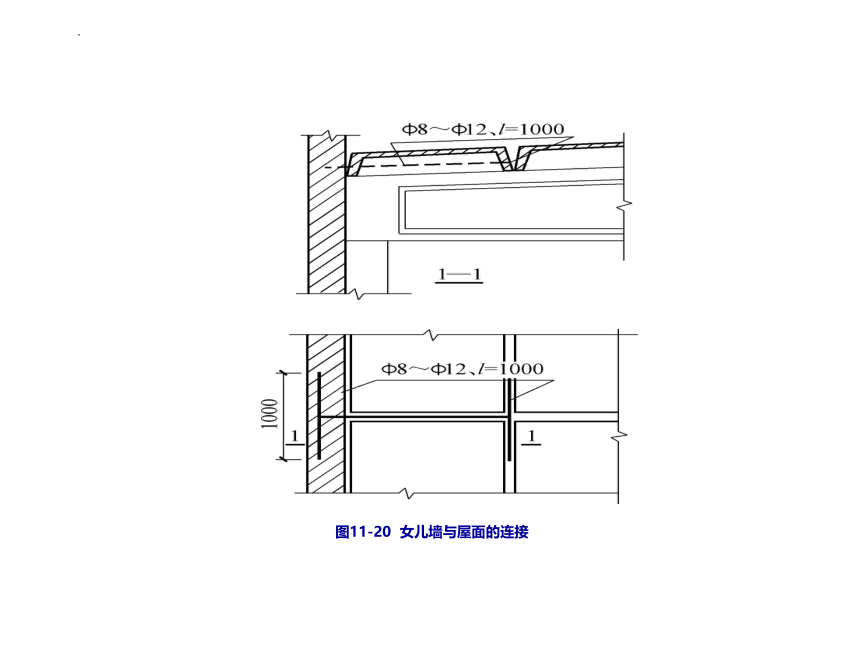

图11-20 女儿墙与屋面的连接

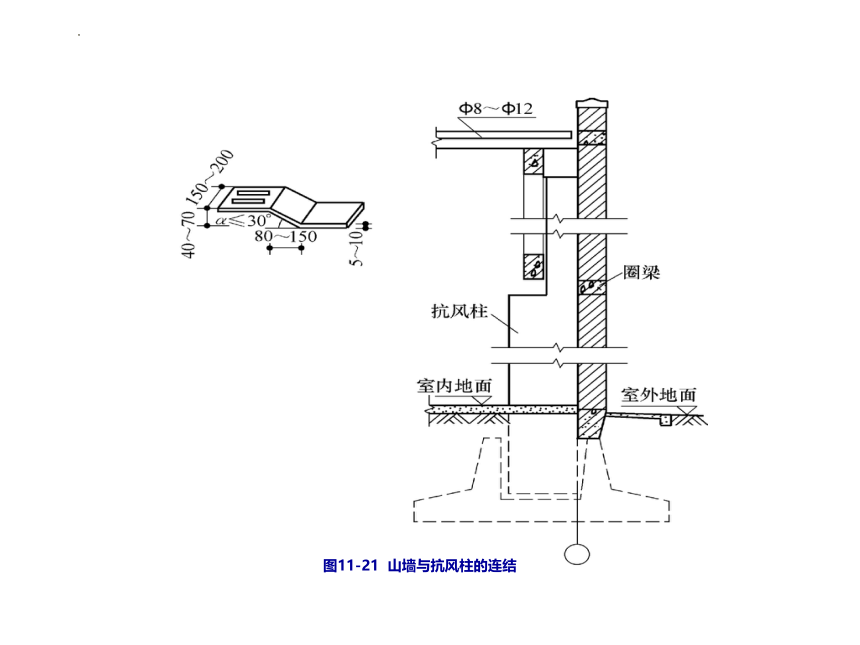

图11-21 山墙与抗风柱的连结

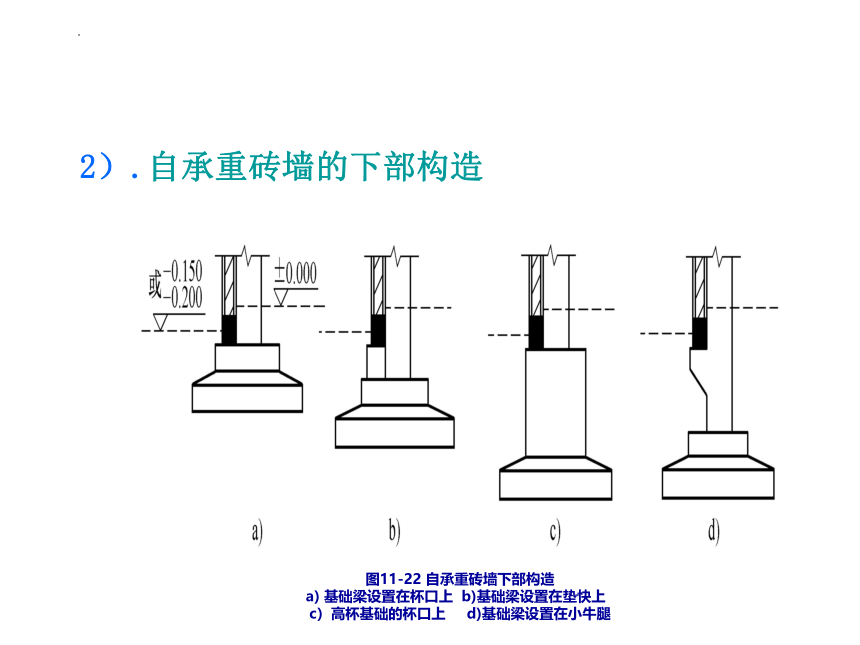

2）.自承重砖墙的下部构造
图11-22 自承重砖墙下部构造
a) 基础梁设置在杯口上 b)基础梁设置在垫快上
c）高杯基础的杯口上 d)基础梁设置在小牛腿
3)连系梁与圈梁的构造

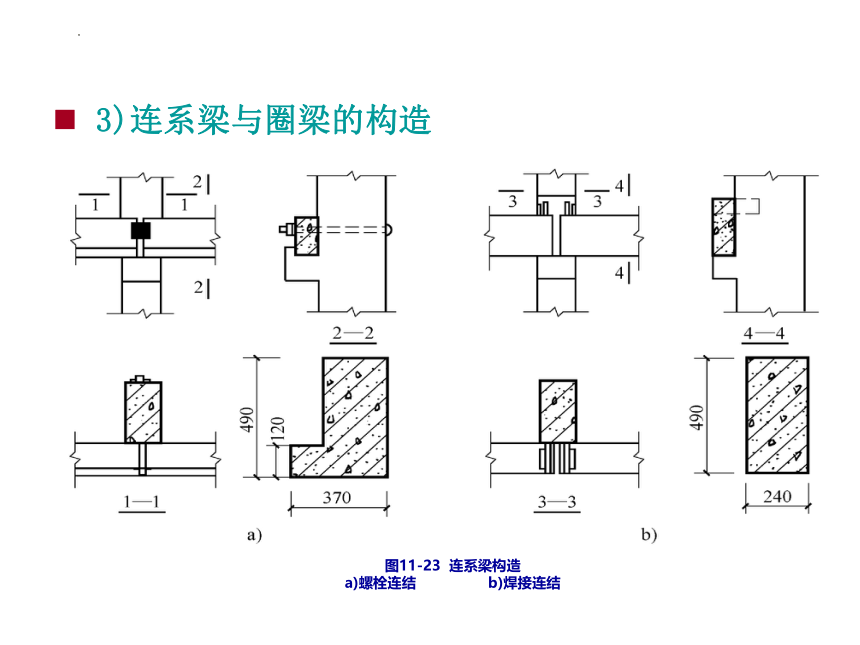

图11-23 连系梁构造
a)螺栓连结 b)焊接连结

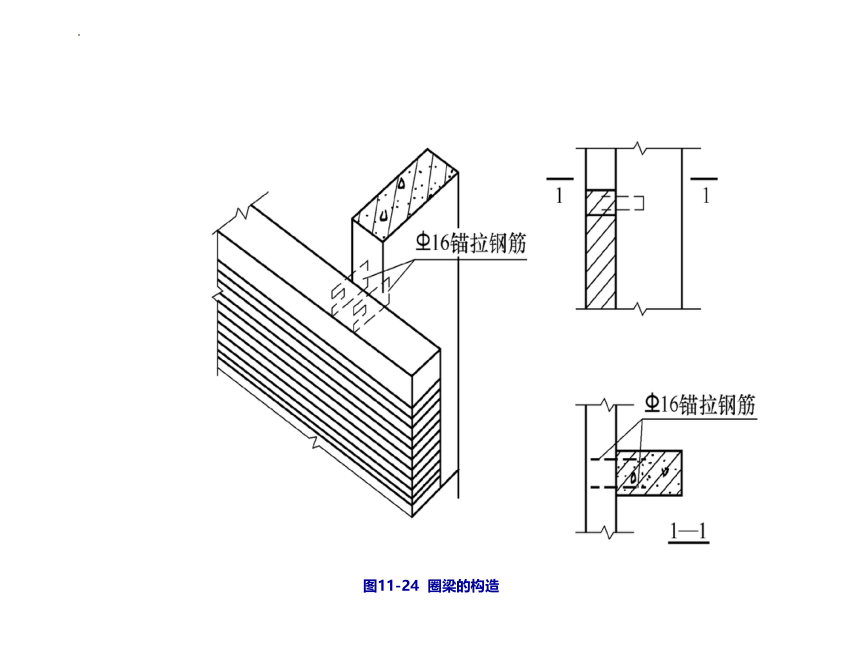

图11-24 圈梁的构造

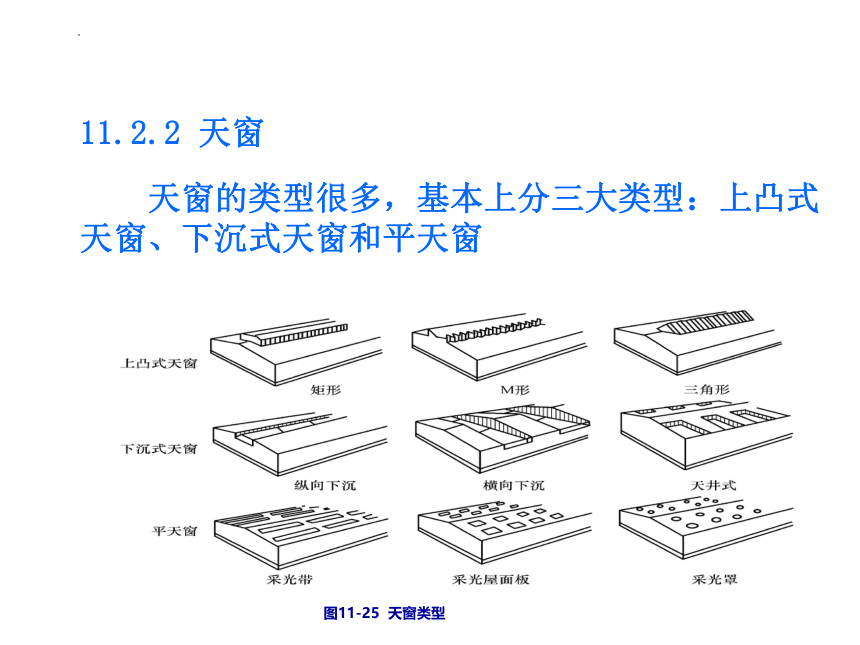

11.2.2 天窗
天窗的类型很多，基本上分三大类型：上凸式天窗、下沉式天窗和平天窗
图11-25 天窗类型

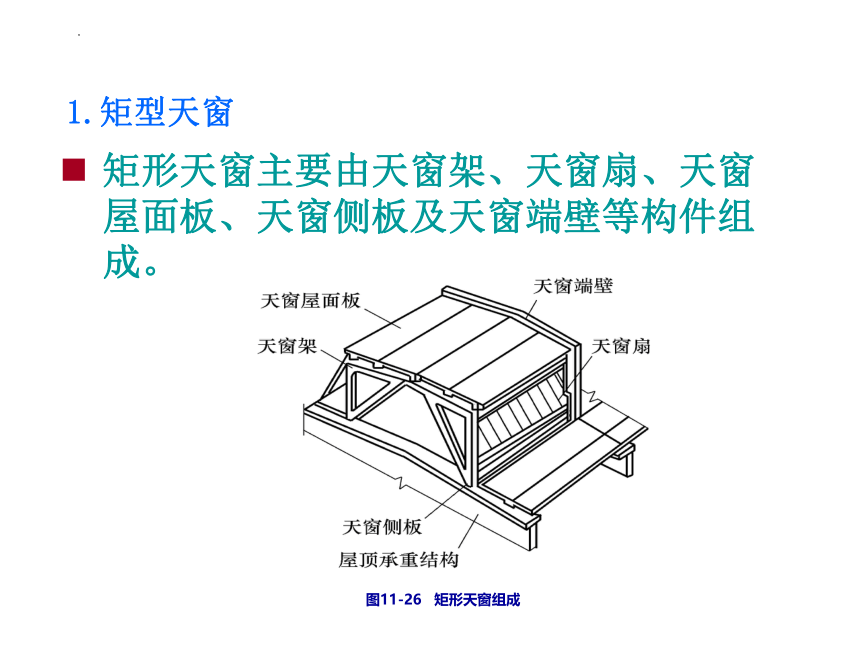

矩形天窗主要由天窗架、天窗扇、天窗屋面板、天窗侧板及天窗端壁等构件组成。
1.矩型天窗
图11-26 矩形天窗组成

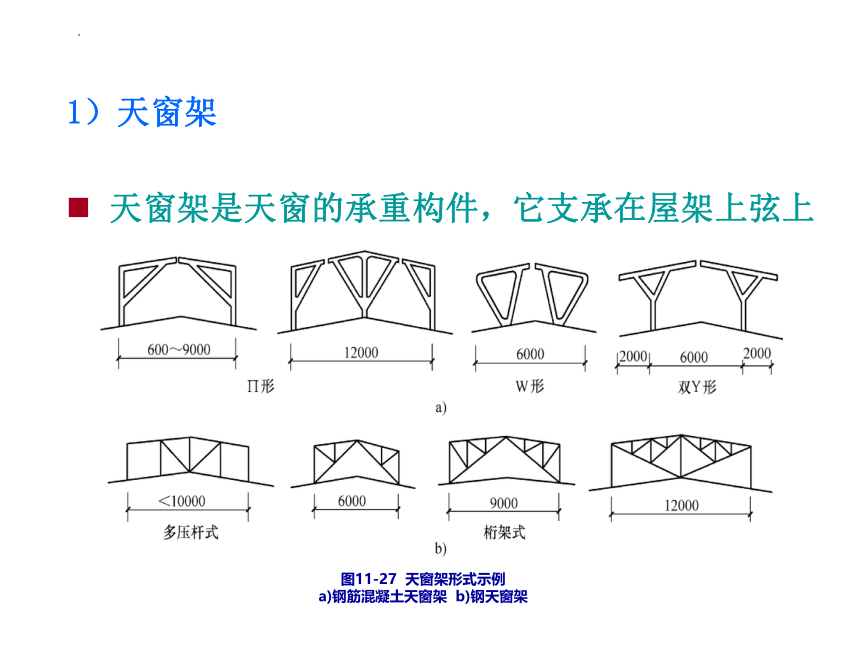

天窗架是天窗的承重构件，它支承在屋架上弦上。
1）天窗架
图11-27 天窗架形式示例
a)钢筋混凝土天窗架 b)钢天窗架
2）. 天窗扇
矩形天窗设置天窗扇的作用是采光、通风和挡雨。天窗扇可用木材、钢材及塑料等材料制作，由于钢天窗扇具有坚固、耐久、耐高温，不易变形和关闭较严密等优点，故被广泛采用。钢天窗扇的开启方式有两种：上悬式和中悬式。
3）. 天窗端壁
图5-28 天窗端壁类型
a)钢筋混凝土端壁 b)石棉水泥瓦端壁
4）.天窗屋面板和檐口
图11-29 钢筋混凝土天窗檐口
(a)挑檐板 b)带檐沟屋面板 c) 牛腿支承槽沟板
天窗扇下部需设置天窗侧板，侧板的作用是防止雨水溅入车间及防止因屋面积雪挡住天窗扇。
5）天窗侧板
图11-30 钢筋混凝土侧板
a)槽形侧板 b)小型侧板
图11-31 钢天窗架轻质侧板
2.避风天窗
图11-32 避风天窗的原理
避风天窗外观 b)普通天窗的倒灌现象 c)避风天窗通风流畅
图11-33 挡风板支架形式
a)立拄式垂直挡风板 b)悬挑式倾斜挡风板
图11-34 挡雨板的形式
a) 大挑檐挡雨板 b) 水平口挡雨板 c)垂直挡雨板
3.下沉式天窗
所谓下沉式是将铺在屋架上弦的部分屋面板移到下弦铺设，利用屋架本身的高度，组成凹嵌在屋架中间的一种天窗。下沉式天窗包括纵向下沉式天窗、横向下沉式天窗和天井式。
图11-35 井式天窗的井口空格板
图11-36 下沉屋面板纵向布置方式
图11-37 下沉屋面板横布置方式
a)搁置在檩条上与天沟板上 b)搁置在檩条上
c)下沉式檩条 d)檩条置于竖向双腹杆之间 e)槽形檩条板
图11-38 下沉式天窗的屋面排水
a) 双层无组织排水 b)上层有组织下层无组织排水
c) 上层无组织下层有组织排水 d)双层有组织排水
图11-39 井式天窗的挡雨设施
a)加长屋面板 b)空格板 c)横向架板
4.平天窗
平天窗的类型有采光屋面板、采光罩和采光带3种类型。
图11-40 采光屋面板构造
a)大孔板 b)小孔板
图11-41 通风式采光屋面板
图11-42 采光罩
a)固定式 b)开启式
图11-43 采光带
单层工业厂房的屋面直接受风雨、积雪、积灰、酷热、严寒和有害介质的影响，还有一些特殊工业厂房，还须设置防爆泄压、排尘散热等装置。就其共性而言，屋面排水和防水是屋面构造的最主要问题。
1.屋面排水
1）屋面排水方式
屋面排水分为无组织排水和有组织排水俩大类。
（1）无组织排水
11.2.3屋面
图11-44 无组织排水示意
（2）有组织排水
有组织排水是通过屋面上的天沟、雨水斗、雨水管等有组织地将雨水疏导到散水坡、雨水明沟或雨水管网 。
图11-45 内落水排水示意图
图11-46 内落外排水示意
图11-47 檐沟外排水示意
图11-48 长天沟示意
图11-49 长天沟端部溢流口
图1－48 擦图片
2）排水坡度
屋面具有合适的坡度，才能使雨水顺利地排除。合理的排水坡度与屋面的防水材料、屋盖构造、屋架形式、地区降雨量等都有密切关系。
3）屋面天沟
屋面天沟包括在屋面中部的天沟和在檐口部位的檐沟。天沟的形成有两种方式：一种是铺设天沟板，天沟板是水平搁置的构件，必须按雨水口的位置垫置排水坡；一种是直接在屋面板上用垫置方法按雨水口位置形成排水坡，其纵向坡道一般为0.5%-1%。
4）雨水口
雨水口是排除屋面集水的出口，雨水口下接雨水斗或雨水管。
图11-50 屋面排水布置图
2.屋面防水
单层厂房屋面防水有卷材防水、刚性防水、构件自防水和瓦屋面防水等几种 。
防水卷材屋面在单层厂房中的做法与民用房屋类似，但屋面基层稍异。
刚性防水该屋面一般采用在大型屋面板上现浇一层细石混凝土的防水做法。
构件自防水屋面，是利用屋面板本身的密实性和平整度(或者再加涂防水涂料)，大坡度，再配合油膏嵌缝及油毡贴缝或者靠板与板相搭接来盖缝等措施，以达到防水的目的。
3.屋面保温、隔热
厂房屋面保温、隔热与民用房屋做法类似，但应注意以下问题：保温一般只在采暖及空调厂房中考虑。
图11-51 屋面板下设保温层构造
a)直接喷涂 b)钉铝箔隔热纸板 c)吊保温快板条抹灰 d)同b)加钉木质纤维板
11.2.3地面
1.面层选择
面层是直接承受各种物理和化学作用的表面层，它的选择应根据生产特征、使用要求和影响地面的各种因素来选择地面，可参见课本表11-3。
2.垫层
垫层是承受并传递地面荷载至地基的构造层。可分为刚性和柔性两类。
3.地基
地面应铺设在均匀密实的基土上。垫层下的基土层不够密实时，应用夯实、掺骨料、铺设灰土层等加强。
4.细部构造
(1)变形缝
图11-53 变形缝构造
(2)交界缝
图11-54 不同地面接缝与铁路路轨接缝
(3)地沟：
图11-55 排水沟及地沟
(4)坡道：
图11-56 坡道构造
本章回顾
1.单层工业厂房分为墙承重结构和骨架承重结构两种类型。常见的为骨架承重结构，由横向骨架和纵向连系构件组成。横向排架包括屋架(或屋面大梁)、柱子、柱基础等；纵向连系构件包括大型屋面板、檩条、吊车梁、连系梁、基础梁、纵向支撑等构件。
2.单层工业厂房的基础多采用独立式基础。独立式基础分为现浇柱基础和预制装配式柱基础两种类型。柱子为预制时，基础通常采用杯形基础。
3.柱是工业厂房中最主要的承重构件。目前一般多采用钢筋混凝土柱，按截面形式分为单肢柱和双肢柱两大类。
4.吊车梁承受吊车荷载，并传给柱子，同时也增加了骨架的纵向刚度和稳定性。吊车梁的类型有T形、工字形、鱼腹式吊车梁。
5. 单层厂房屋盖分为有檩体系和无檩体系两种类型。单层厂房支撑分为屋盖支撑和柱间支撑。
6.屋面排水方式基本上可分为无组织排水和有组织排水两大类。有组织排水又可分为内落水、内落外排水、檐沟外排水、长天沟外排水等。
7.单层厂房屋面防水有卷材防水、刚性防水、构件自防水和瓦屋面等几种。
8.单层厂房外墙构造按其材料类别可分为砖墙、砌块墙、板材墙等；按其承重形式则可分为承重墙、自承重墙和框架墙等。
9.矩形避风天窗是由矩形天窗及其两侧的档风板组成，为了增大通风量，可以不设窗扇。解决防雨的措施是采用挑檐屋面板、水平口档雨片、垂直口档雨板。
10.井式天窗由井底板、井口板、挡风侧墙及挡雨设施组成。井式天窗的井底板既可横向布置，也可纵向布置。
11.承重墙的构造更要重视其刚度和稳定性。在大型板材墙中，墙板布置以横向布置为主。板柱连接有刚性和柔性两类。板缝处理的首要任务是防水。轻质板材墙有石棉水泥波瓦墙和压型钢板墙两种。
