第十章 屋顶

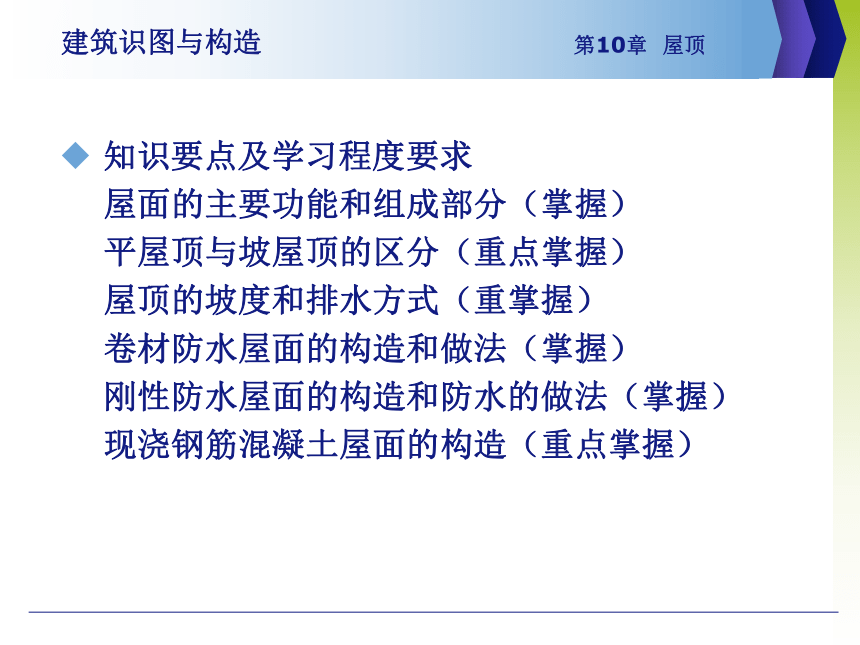

知识要点及学习程度要求
屋面的主要功能和组成部分（掌握）
平屋顶与坡屋顶的区分（重点掌握）
屋顶的坡度和排水方式（重掌握）
卷材防水屋面的构造和做法（掌握）
刚性防水屋面的构造和防水的做法（掌握）
现浇钢筋混凝土屋面的构造（重点掌握）
建筑识图与构造
第10章 屋顶
10．4．1坡屋顶的特点与形式
1．坡屋顶的特点 ：坡度一般大于10°
2．坡屋顶的形式
图10-50 坡层顶的形式
a）单坡层顶 b)硬山顶 c)庑殿顶 e）歇山顶 f)四坡屋顶
建筑识图与构造
10．4．2坡屋顶的组成
坡屋顶主要有承重结构、屋面和顶棚组成，必要时还设有保温层、隔热层等（如图10-51所示）。

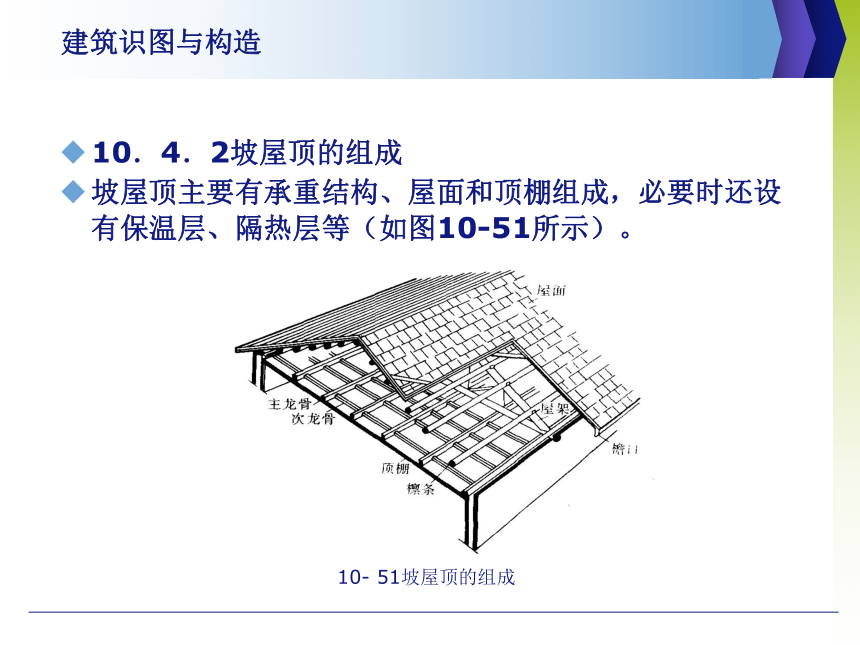

10- 51坡屋顶的组成
建筑识图与构造
10．4．3坡屋顶的承重结构
1．横墙承重
2．屋架承重

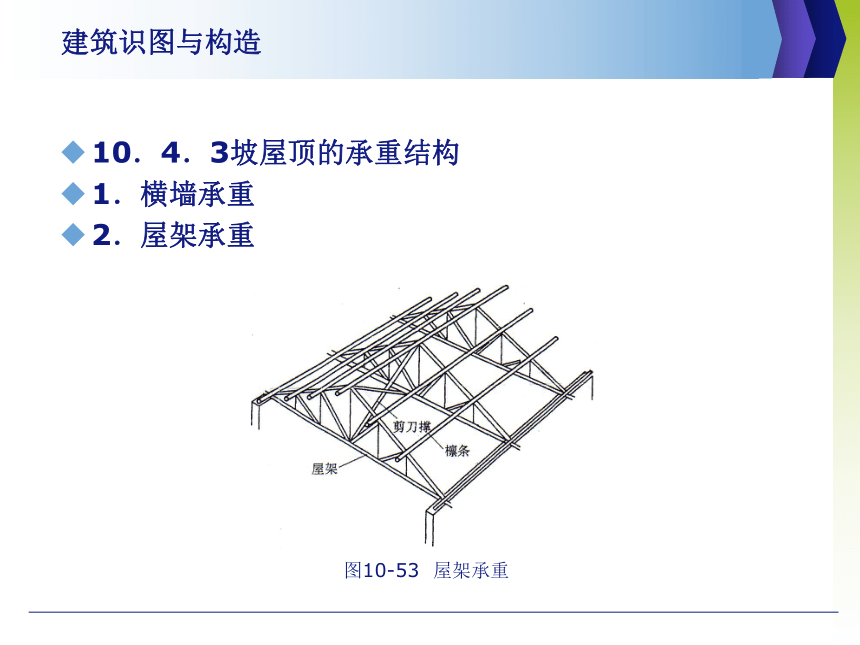

图10-53 屋架承重
建筑识图与构造
10．4．3坡屋顶的承重结构
3．钢筋混凝土梁板承重

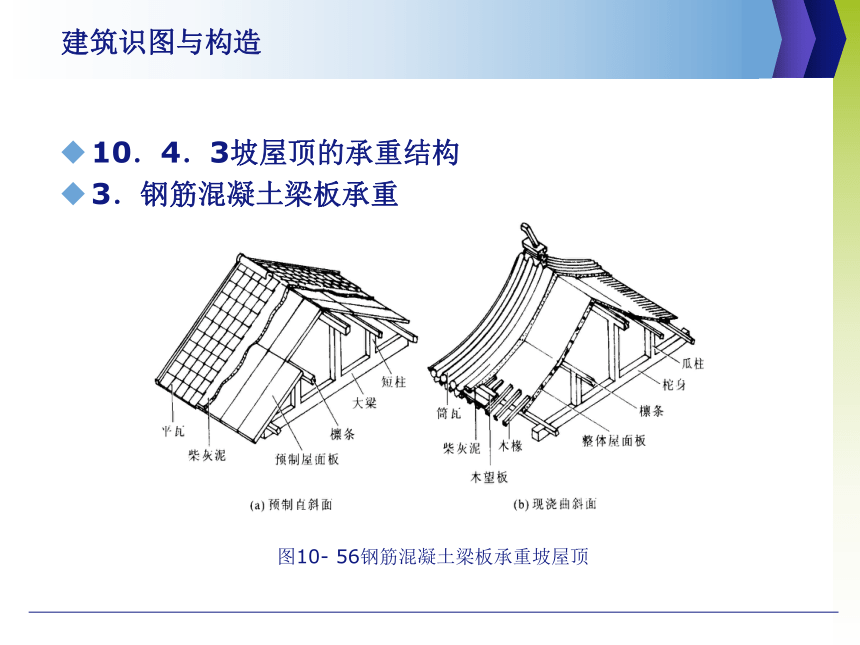

图10- 56钢筋混凝土梁板承重坡屋顶
建筑识图与构造
10．4．4坡屋顶的屋面排水及屋面构造
1．坡屋顶的排水组织
坡屋顶是利用其屋面坡度自然进行排水的

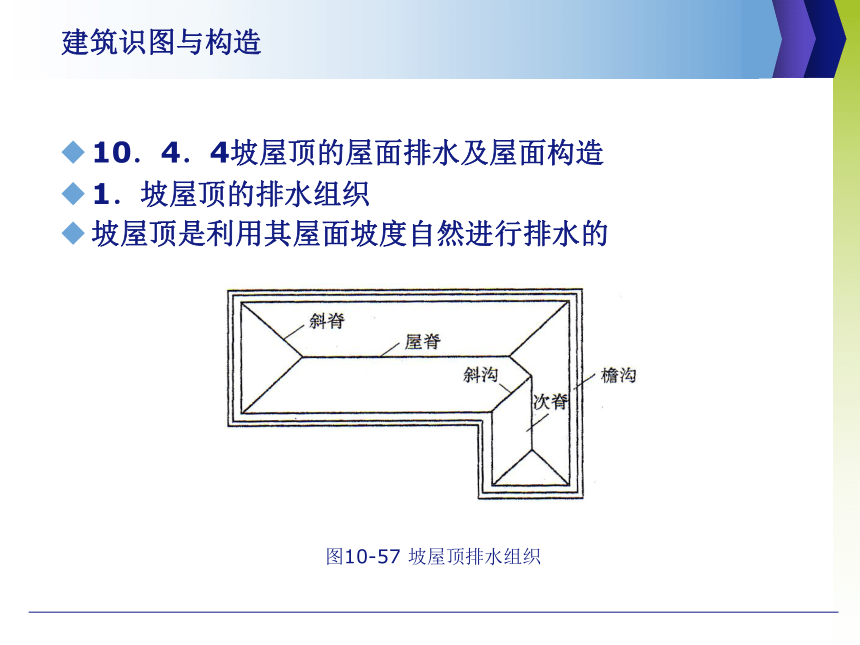

图10-57 坡屋顶排水组织
建筑识图与构造

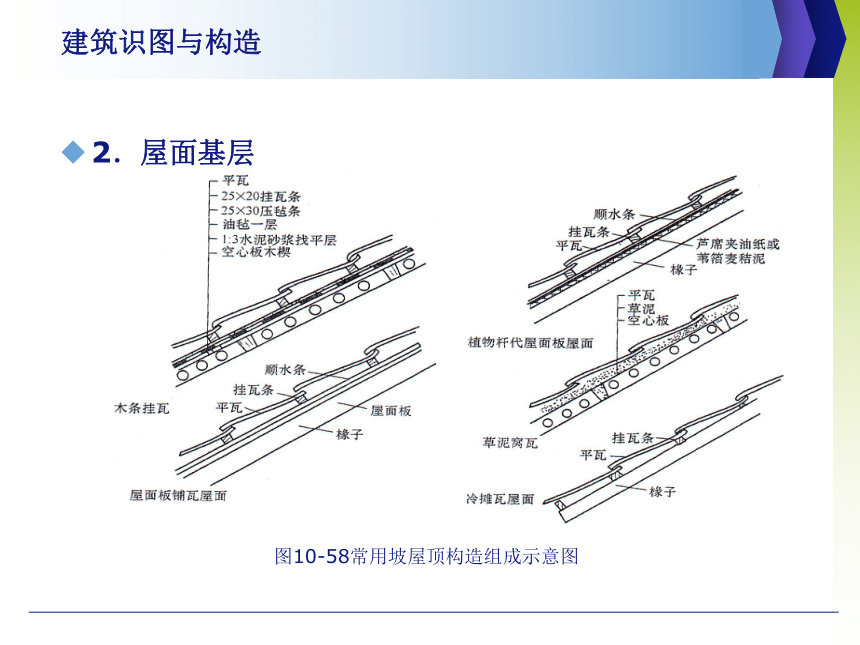

2．屋面基层
图10-58常用坡屋顶构造组成示意图
建筑识图与构造
3．屋面铺设
（1）机制平瓦屋面
机制平瓦有水泥瓦和粘土瓦两种
图10- 59机制平瓦和脊瓦
a) 平瓦的规格和构造要求 b) 筒形脊瓦和三角形脊瓦
建筑识图与构造
1）冷滩瓦屋面：平瓦屋面中最简单的做法，即在檩条上钉挂瓦条后直接挂瓦（如图10- 60所示）。
图10- 60 冷滩瓦屋面
a) 密集屋架钉挂瓦条 b) 椽条上钉挂瓦条
建筑识图与构造
2）屋面板平瓦屋面。
图10-61 屋面板平瓦屋面
建筑识图与构造
（2）波形瓦屋面
波形瓦屋面按材料分有水泥石棉瓦、镀锌铁皮瓦、钢丝网水泥瓦、彩色钢板瓦等；按形状有大波、中波、弧形波、不等波等（如图10- 62所示）。
图10- 62波形瓦的形式分类
a) 弧形波瓦b) 梯形波瓦 c) 不等波瓦 d) 彩色压型钢板复合屋面板
建筑识图与构造
1）水泥石棉瓦屋面 2）压型钢板瓦屋面
图10- 63 水泥石棉瓦屋面构造 图10-64 梯形压型钢板屋面
建筑识图与构造
4．平瓦屋面细部构造
平瓦屋顶一般应该做好檐口、天沟、屋脊等部位的细部处理。
（1）檐口构造
图10-65 坡屋顶檐口形式
a)自由落水 b) 外檐沟排水 c) 内檐口排水 d) 平屋顶加坡屋顶
建筑识图与构造
（2）山墙：分硬山和悬山两种做法。
图10- 66坡屋顶山墙形式
a) 硬山（平封山） b) 硬山（高封山）c) 悬山 d) 四坡屋顶
建筑识图与构造
5．屋脊和斜天沟构造
（1）屋脊构造
图10-67 屋脊与斜天沟位置 图10-68 坡屋顶屋脊构造
建筑识图与构造
（2）斜天沟构造
图10-69斜天沟构造
建筑识图与构造
10．4．6坡屋顶的保温与隔热
1．屋面保温
坡屋顶的保温有屋面保温、顶棚保温、保温结构一体及保温结构防水一体化等多种形式。
图10-70 坡屋顶保温类型
建筑识图与构造
2．坡屋顶的隔热
（1）通风屋顶：炎热地区坡屋顶中一般设进气口，用屋顶内外热压差和迎背风面的压力差组织空气对流，形成屋顶内的自然通风，可以把屋面的太阳轴射热带走，能降低瓦底面的温度（如图10-71所示）。
图10-71 顶棚通风隔热屋面
建筑识图与构造
2．坡屋顶的隔热
（2）气窗、老虎窗通风
图10-72气窗通风构造 图10-73 老虎窗构造
建筑识图与构造
2．坡屋顶的隔热
（3）山墙设百叶窗通风
图10-74 歇山百叶通风窗
建筑识图与构造
