第十章 屋顶

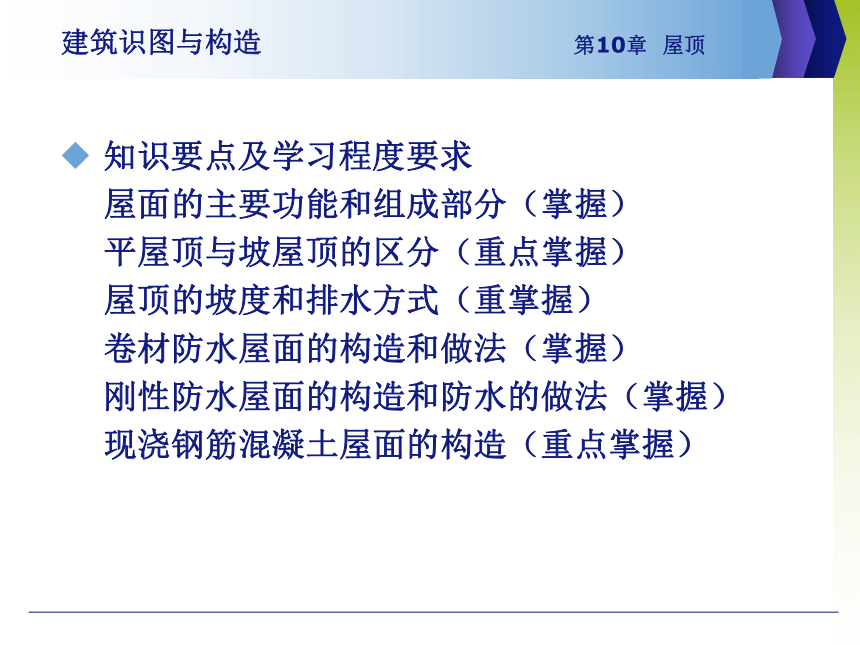

知识要点及学习程度要求
屋面的主要功能和组成部分（掌握）
平屋顶与坡屋顶的区分（重点掌握）
屋顶的坡度和排水方式（重掌握）
卷材防水屋面的构造和做法（掌握）
刚性防水屋面的构造和防水的做法（掌握）
现浇钢筋混凝土屋面的构造（重点掌握）
建筑识图与构造
第10章 屋顶
10．1概述
10．1．1 屋顶的组成

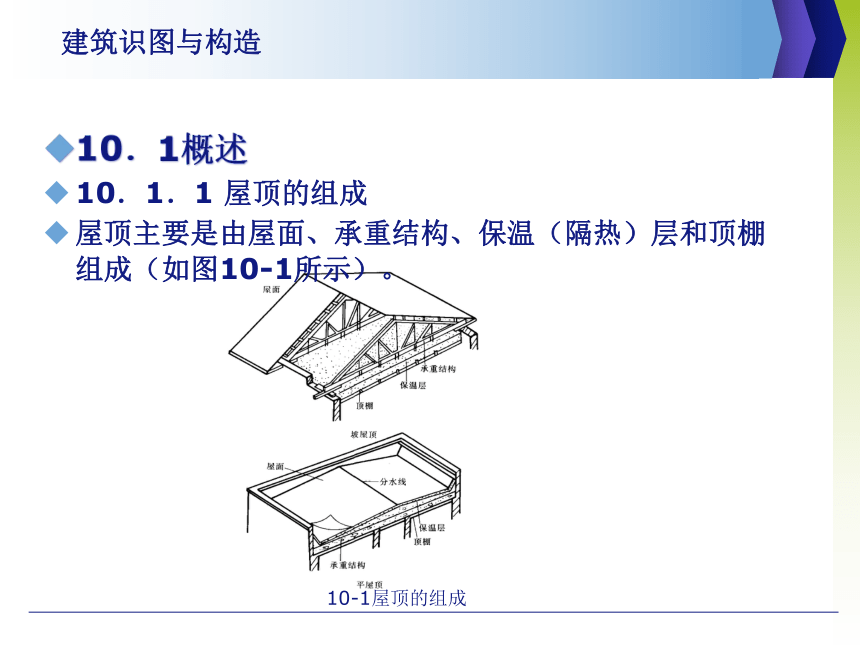

屋顶主要是由屋面、承重结构、保温（隔热）层和顶棚组成（如图10-1所示）。
建筑识图与构造
10-1屋顶的组成
10．1．2屋顶的类型
1．根据屋面防水材料的不同分类
(1)柔性防水屋面
(2)刚性防水屋面
(3)瓦屋面
(4)波形瓦屋面
(5)金属薄板屋面
(6)涂料防水屋面
(7)粉剂防水屋面
(8)玻璃屋面
建筑识图与构造
10．1．2屋顶的类型
2．根据屋顶的外形和坡度的不同分类
(1)平屋顶
(2)坡屋顶
(3)曲面屋顶
建筑识图与构造

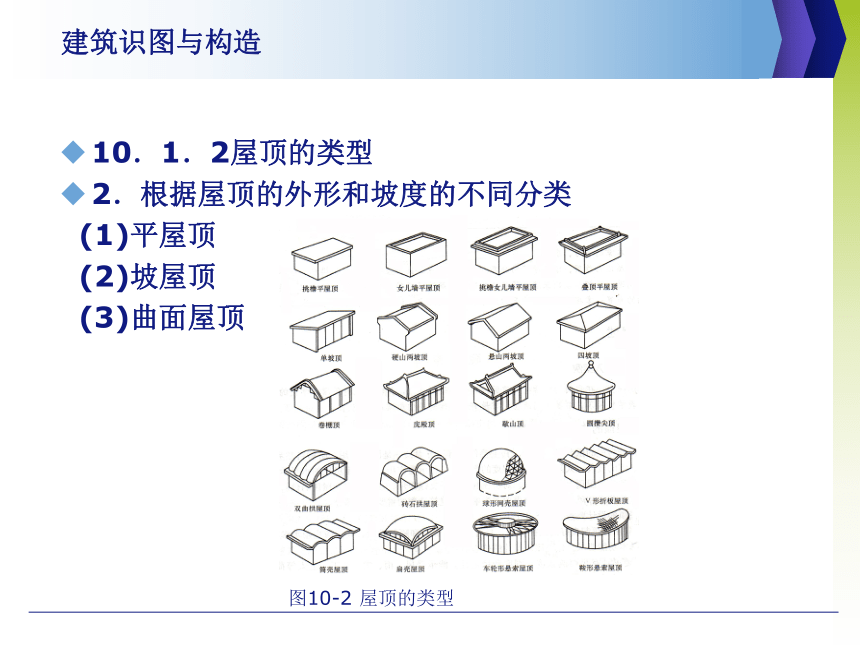

图10-2 屋顶的类型
10．1．3屋顶的坡度

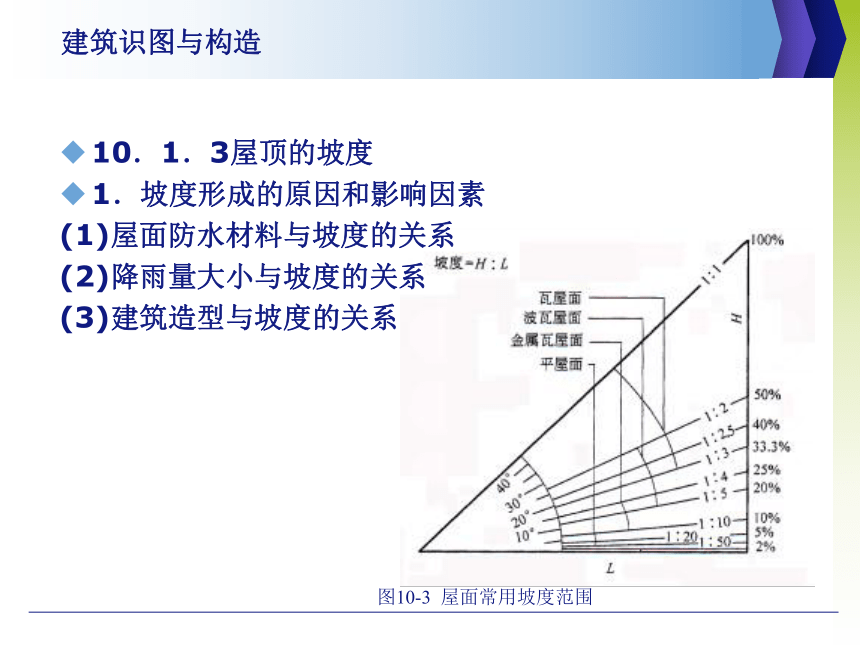

1．坡度形成的原因和影响因素
(1)屋面防水材料与坡度的关系
(2)降雨量大小与坡度的关系
(3)建筑造型与坡度的关系
建筑识图与构造
图10-3 屋面常用坡度范围

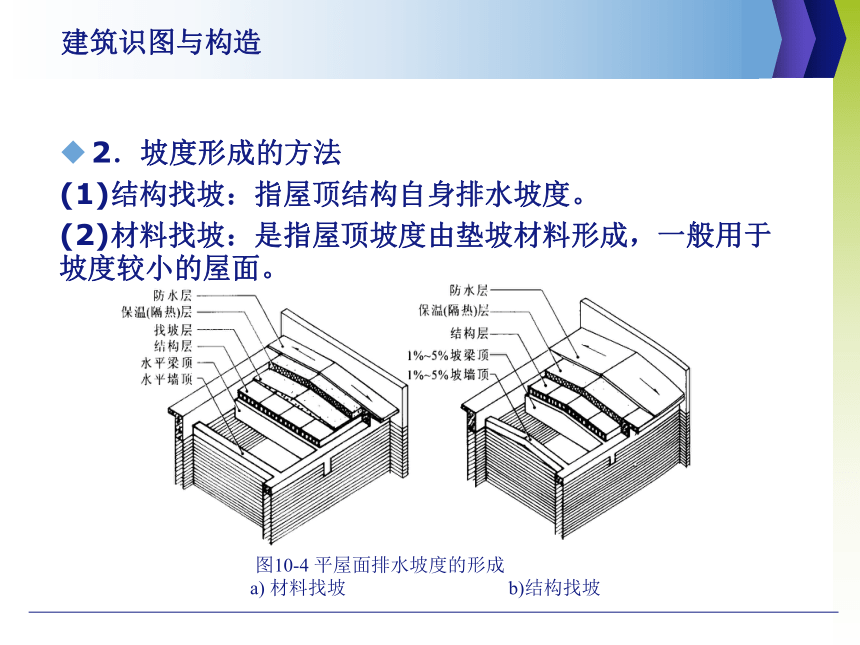

2．坡度形成的方法
(1)结构找坡：指屋顶结构自身排水坡度。
(2)材料找坡：是指屋顶坡度由垫坡材料形成，一般用于坡度较小的屋面。
建筑识图与构造
图10-4 平屋面排水坡度的形成
a) 材料找坡 b)结构找坡

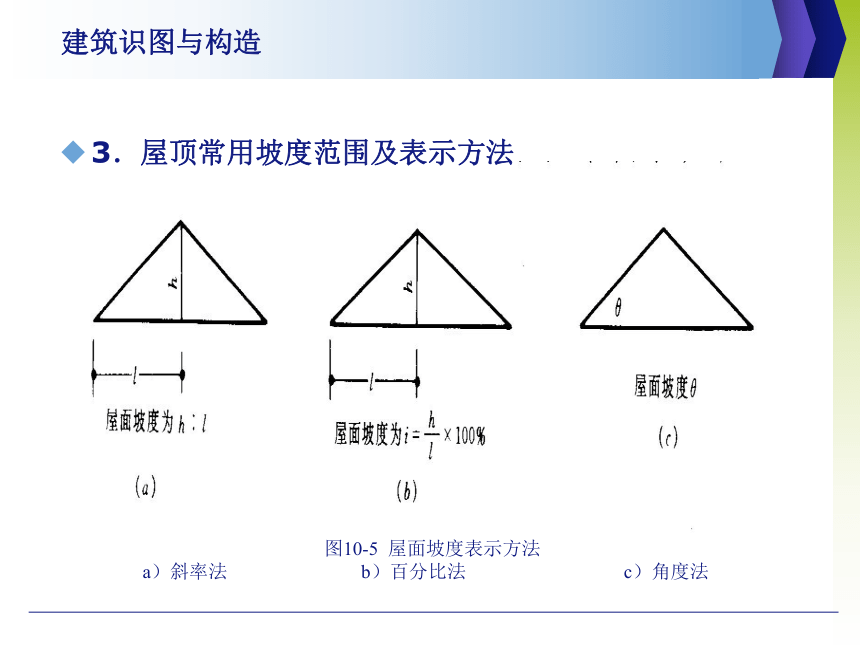

3．屋顶常用坡度范围及表示方法
建筑识图与构造
图10-5 屋面坡度表示方法
a）斜率法 b）百分比法 c）角度法
10．2平屋顶
10．2．1 平屋顶的组成及特点
1.平屋顶的组成
(1)承重结构：主要采用钢筋混凝结构，按施工方法不同，有现浇、预制和装配整体式三种。
(2)保温层或隔热层：保温层或隔热层的设置目的，是防止冬、夏季屋顶层房间过冷或过热。
(3)防水层：屋面是通过防水材料来达到防水的目的的。平屋顶坡度较小，排水缓慢，因而要加强防水的处理。
建筑识图与构造

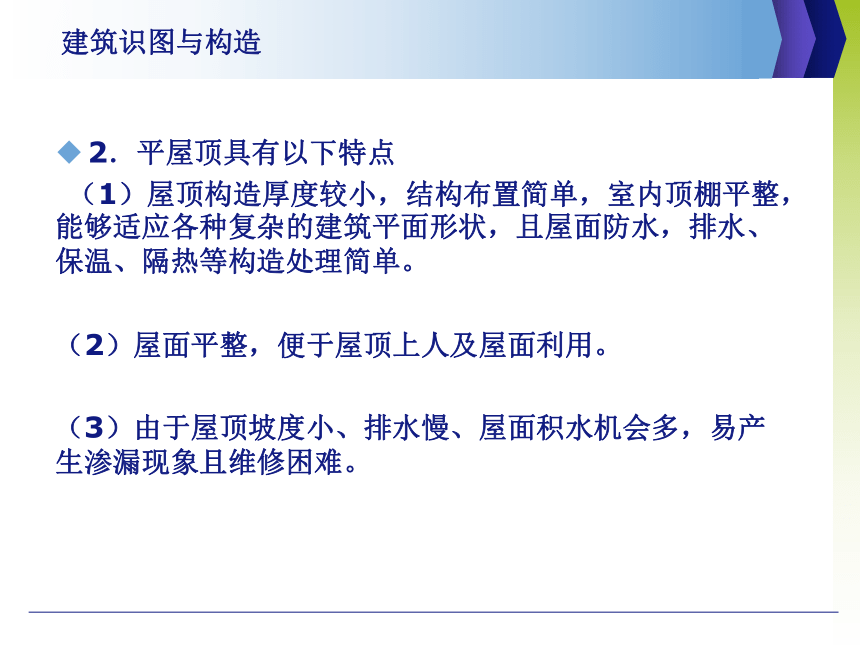

2．平屋顶具有以下特点
（1）屋顶构造厚度较小，结构布置简单，室内顶棚平整，能够适应各种复杂的建筑平面形状，且屋面防水，排水、保温、隔热等构造处理简单。
（2）屋面平整，便于屋顶上人及屋面利用。
（3）由于屋顶坡度小、排水慢、屋面积水机会多，易产生渗漏现象且维修困难。
建筑识图与构造
10．2．2平屋顶的屋面排水
1．排水方式的选择

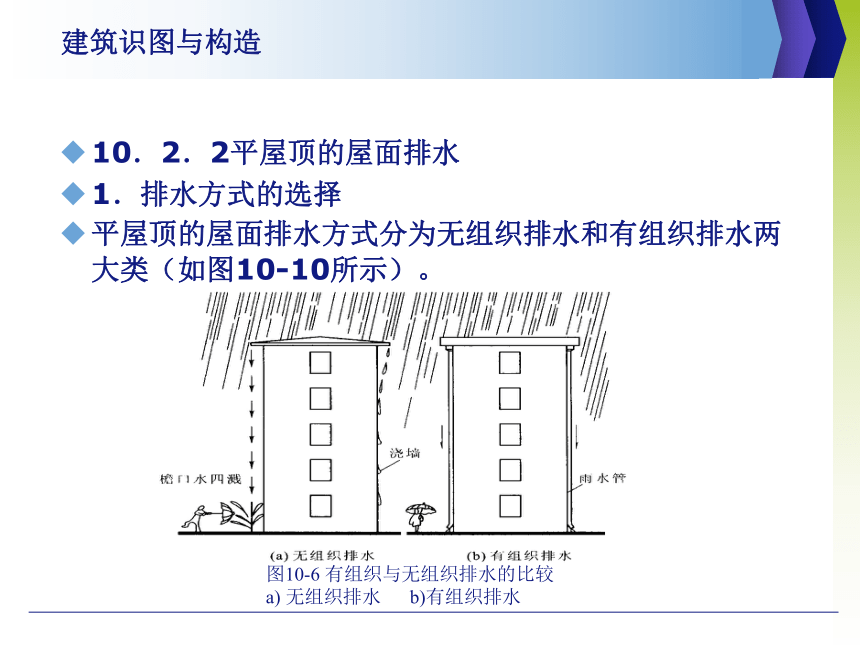

平屋顶的屋面排水方式分为无组织排水和有组织排水两大类（如图10-10所示）。
建筑识图与构造
图10-6 有组织与无组织排水的比较
a) 无组织排水 b)有组织排水
（1）无组织排水：无组织排水指雨水经檐口直接落至地面，屋面不设雨水口、天沟等排水设施，也称自由落水。该排水形式节约材料，施工方便，构造简单，造价低。当建筑物为多层及高层或在降雨较多的地区均不宜采用。（如图10-7）。
建筑识图与构造
图10-7平屋顶无组织排水
（2）有组织排水：有组织排水指屋面设置排水设施，将屋面雨水有组织地疏导引至地面或地下排水管内的一种排水方式。这种排水方式构造复杂，造价高，但雨水不侵蚀墙面，不影响人行道交通。
建筑识图与构造
图10-8平屋顶有组织排水
a）b）c）有组织内排水； d）e）f）有组织外排水
（2）有组织排水
1）内排水
2）外排水
3）排水的设计
建筑识图与构造
图10-9 屋面排水组织设计
10．2．3平屋顶的防水构造
1．柔性防水屋面构造
柔性防水屋面是将柔性防水卷材以胶结材料粘贴在屋面上，形成一个大面积封闭的防水覆盖层，这种防水层是有一定延伸性能较好地适应结构、温度等引起的变形，也叫卷材防水屋面。
（1）柔性防水屋面的材料
（2）柔性防水屋面的防水构造（如图10-10所示）
建筑识图与构造
图10-10 柔性防水屋面
1)找平层和结合层：找平层的作用是保护防水层的基层表面平整。
2）防水层：采用三元乙丙橡胶、氯化聚乙烯共混防水卷材作为防水层
建筑识图与构造
图10-11 防水层鼓泡形成
图10-12基层与卷材的蒸汽扩散层
a）点状粘贴 b）条形粘贴
建筑识图与构造
图10-13保温层内设置透气层及通风口构造
a）保温层设透气道及度锌铁皮通风口； b）砾石透气层及女儿墙出风口；
c）保温层设透气道及檐下出风口； d）中间透气口
建筑识图与构造
图10-14 油毡的铺贴方式
图 10-15 柔性卷材上人屋面
图10-16 屋面防水构造部位
（3）柔性防水屋面的细部构造
1）泛水构造：泛水指屋面与垂直墙面交接处的防水构造处理。一般泛水高度不应小于250mm
图10-16 泛水高度的起点
建筑识图与构造
建筑识图与构造
图 10-17 柔性卷材屋面泛水构造
a)砂浆嵌固收口泛水 b)钉木条嵌固收口泛水 c)木条固定镀锌铁皮收口泛水
d)油膏嵌固收口泛水 e)镀锌铁皮泛水 f)混凝土压顶女儿墙泛水 g)油膏嵌缝女儿墙泛水
（4）雨水口构造：雨水口是屋面雨水排至落水管的连接构件，通常为定型产品，多用铸铁、钢板、和硬塑料制品。雨水口分为直管式和弯管式两大类。直管式用于内排水中间天沟、外排水挑檐等。弯管式只适用于女儿墙外排水天沟。
图10-23 柔性卷材屋面雨水口构造 a)直管式雨水口 b)弯管工雨水口
建筑识图与构造
（5）女儿墙压顶
女儿墙顶端的构造叫压顶，压顶一般有预制和现浇两种。对于地震区应采用钢筋混凝土整体式现浇压顶，以增强女儿墙的整体性。
图10-25 女儿墙压顶构造
a)预制压顶板构造 b)现浇板压顶构造 c)预制压顶板的安装 d)现浇板与构造柱的连接口
建筑识图与构造
（6）上人屋面孔
屋面上人孔是供检修人员到屋顶检修用的空洞，它的内经一般为600mm×700mm，并至少有一个边与内墙面平齐，以便设置上人爬梯（如图10-26所示）。
图10-26上人屋面孔构造
a) 剖面图 b) 示意图
建筑识图与构造
（7）透气管出屋面
建筑中的卫生设备排水系统均应设置透气管并伸出屋顶。
图10-27 透气管穿出屋面的防水构造
a) 透气管的位置 b) 透气管穿出屋面的防水构造
建筑识图与构造
10．2．3平屋顶的防水构造
2．刚性防水屋面构造
刚性防水屋面是以刚性防水材料作防水层的屋面。
（1）刚性防水屋面的材料：刚性防水屋面主要采用防水砂浆抹面或密实混凝土浇捣而成的。这种屋面只适用于无保温层的屋面，因为保温层一般多采用轻质多孔的材料，上面不便湿作业，防水层也容易产生裂缝，所以多用于温差较小的建筑中。坡度宜为2%～3%。
建筑识图与构造
（2）刚性防水屋面的防水构造（如图10-28所示）
图10-28 刚性防水屋面构造
建筑识图与构造
10．2．4平屋顶的保温、隔热与节能
1．平屋顶的保温构造
（2）保温层的设置
图10-38平屋顶保温屋面
a)防水层在上,保温层在下 b)防水层在下,保温层在上
建筑识图与构造
10．2．4平屋顶的保温、隔热与节能
2．平屋顶的隔热构造
（1）实体材料隔热屋面
（2）通风屋面
图10-41 架空通风隔热屋顶 图10-42顶棚通风隔热屋顶
a)架空高低板 b)架空通风蓖板 c) 水泥脊瓦通风
建筑识图与构造
（3）反射蒸发降温屋面 （4）蓄水隔热屋面
图10- 43铝箔反射屋面 图10-44 蓄水隔热屋面
a)架空高低板 b)架空通风蓖板 c) 水泥脊瓦通风
建筑识图与构造
（5）种植隔热：种植隔热的原理是：在乎屋顶上种植植物，借助栽培介质隔热及植物吸收阳光进行光合作用和遮挡阳光的双重功效来达到降温隔热的目的（如图10-45所示）
图10-45植被隔热屋面
建筑识图与构造
3．屋面节能构造
图10- 46 正铺法保温屋面节能构造 图10-47 倒铺法卷材防水屋面节能构造
建筑识图与构造
