(共14张PPT)
尺寸标注的基本规定与特殊标注

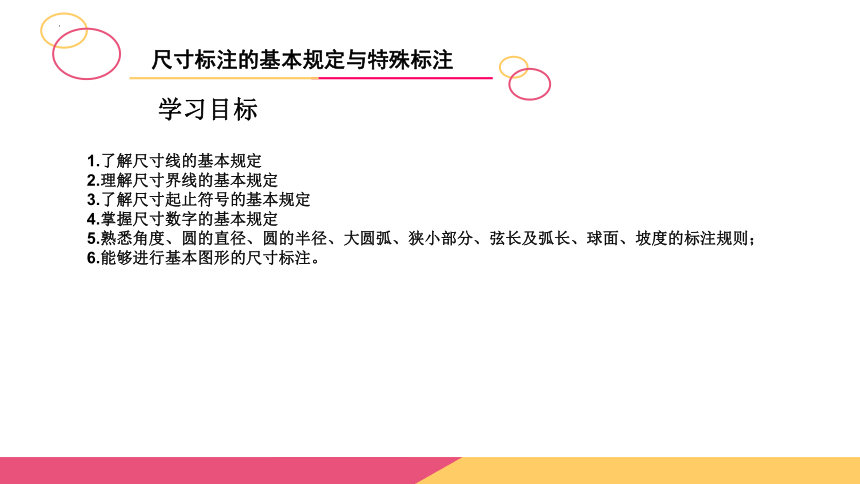

学习目标
尺寸标注的基本规定与特殊标注
1.了解尺寸线的基本规定
2.理解尺寸界线的基本规定
3.了解尺寸起止符号的基本规定
4.掌握尺寸数字的基本规定
5.熟悉角度、圆的直径、圆的半径、大圆弧、狭小部分、弦长及弧长、球面、坡度的标注规则；
6.能够进行基本图形的尺寸标注。
尺寸标注的基本规定与特殊标注

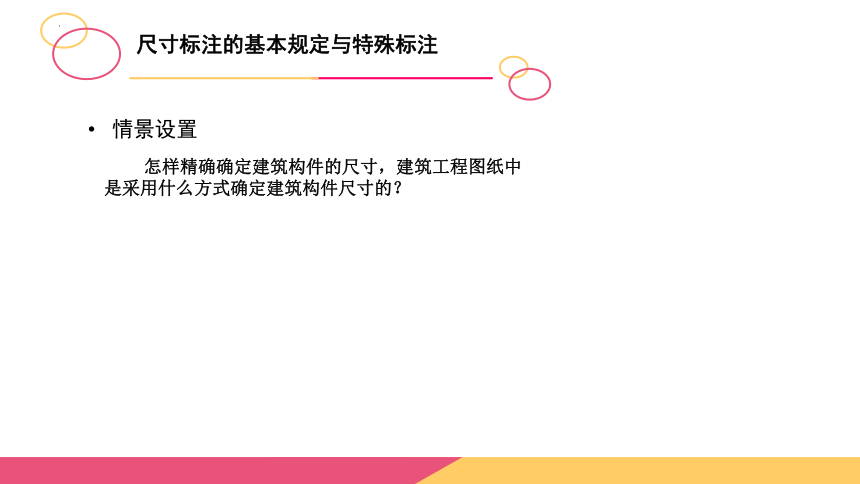

情景设置
怎样精确确定建筑构件的尺寸，建筑工程图纸中是采用什么方式确定建筑构件尺寸的？
尺寸标注的基本规定与特殊标注
一、基本规定

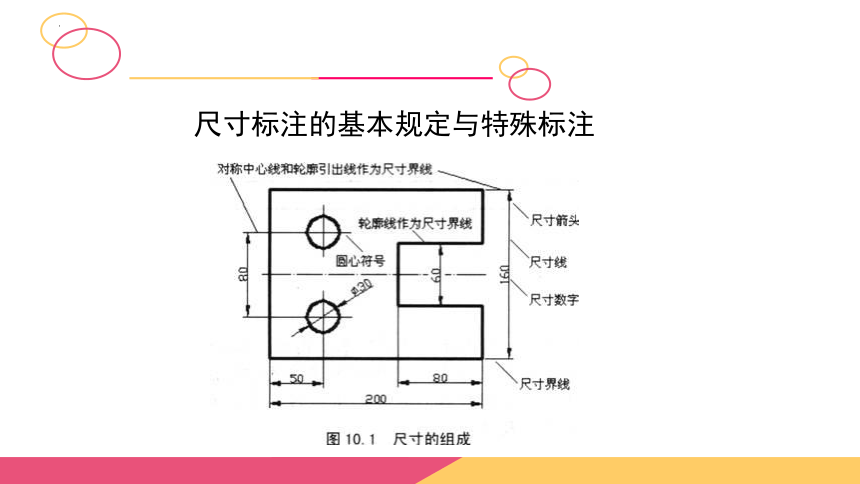

图样上的尺寸包括尺寸界线 、尺寸线 、尺寸起止符号和尺寸数字。如图1（a）所示。
（一）尺寸线
尺寸线应用细实线绘制应与被注长度平行，图样本身的任何图线均不得用作尺寸线。
（二）尺寸界线
尺寸界线为细实线，一般应与被注长度垂直，其一端应离开图样轮廓线不小于3mm，另一端宜超出尺寸线2～3mm。如图1（b）所示。图样轮廓线可用作尺寸界线并应由轮廓线、轴线或对称中心线处引出，也可用这些线代替。

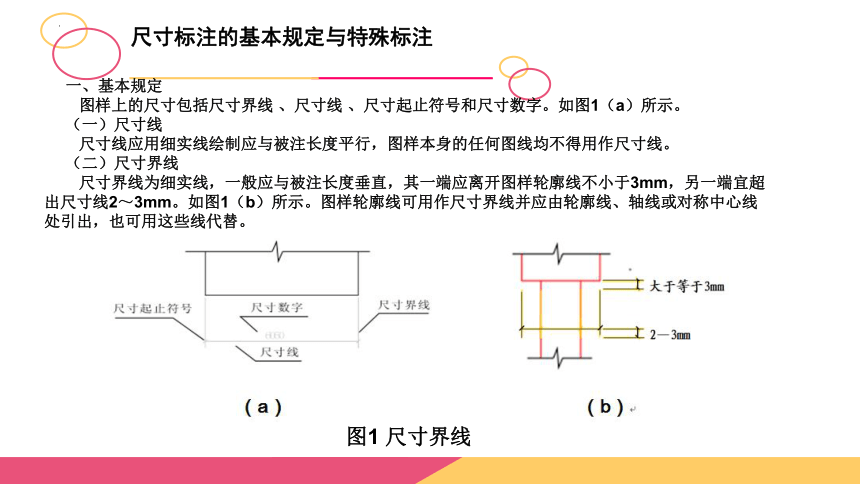

图1 尺寸界线
尺寸标注的基本规定与特殊标注

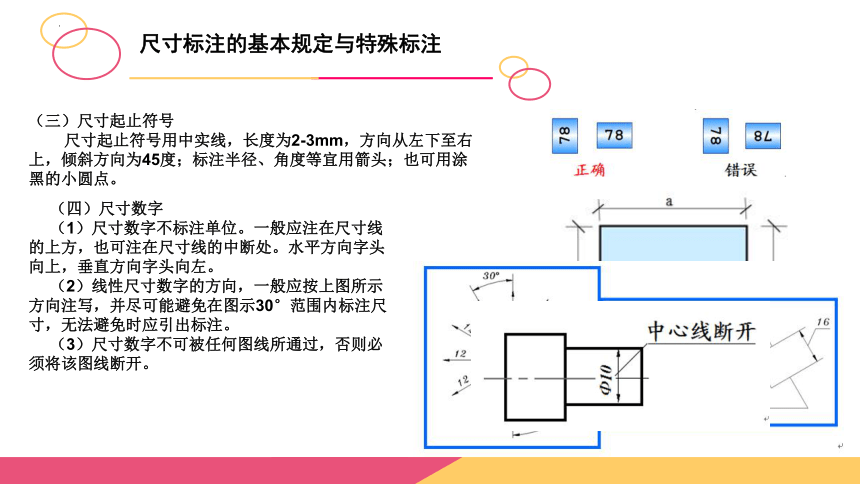

（三）尺寸起止符号
尺寸起止符号用中实线，长度为2-3mm，方向从左下至右上，倾斜方向为45度；标注半径、角度等宜用箭头；也可用涂黑的小圆点。
（四）尺寸数字
（1）尺寸数字不标注单位。一般应注在尺寸线的上方，也可注在尺寸线的中断处。水平方向字头向上，垂直方向字头向左。
（2）线性尺寸数字的方向，一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，无法避免时应引出标注。
（3）尺寸数字不可被任何图线所通过，否则必须将该图线断开。
尺寸标注的基本规定与特殊标注
二、特殊标注
（一）角度标注
1. 角度尺寸界线沿径向引出。
2. 角度尺寸线应画成圆弧，其圆心是该角的顶点。
3. 角度尺寸数字一律水平写。如图2所示。
图2 角度的标注
尺寸标注的基本规定与特殊标注
（二）圆的直径
1. 直径尺寸应在尺寸数字前加注符号“ ”。
2. 尺寸线通过圆心，尺寸线终端画成箭头。
3. 整圆或大于半圆注直径。
尺寸标注的基本规定与特殊标注
（三）圆的半径
1. 半径尺寸数字前加注符号“R”。
2. 半径尺寸必须注在投影为圆弧的图形上,且尺寸线应通过圆心。
3. 半圆或小于半圆的圆弧标注半径尺寸。
尺寸标注的基本规定与特殊标注
四、大圆弧
当圆弧半经过大，在图纸范围内无法标出圆心位置，按图(a)标注，若不需要标出圆心位置如。
图(a)
图(b)
尺寸标注的基本规定与特殊标注
（五）狭小部分
尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。
尺寸标注的基本规定与特殊标注
（六）弦长及弧长
1. 标注弧长时，应在尺寸数字上方加注符号“⌒”。
2. 弦长及弧长的尺寸界线应平行于该弦的垂直平分线；当弧较大时，尺寸界线可沿径向引出。
尺寸标注的基本规定与特殊标注
（七）球面
标注球面直径或半径时，应在“ф”或“R”前面加注符号“S”。对标准件，轴或手柄的前端，在不引起误解的情况下，可以省略符号“S” 。
尺寸标注的基本规定与特殊标注
（八）坡度的标注
标注坡度时，应加注坡度符号 ，该符号为单面箭头。箭头应指向下坡方向，坡度也可用直角三角形形式标注。
尺寸标注的基本规定与特殊标注
重点总结：
1.尺寸数字的基本规定
2.基本图形的尺寸标注
