第2章 图样的画法
2.2.2 轴测投影图
1. 轴测投影的用途

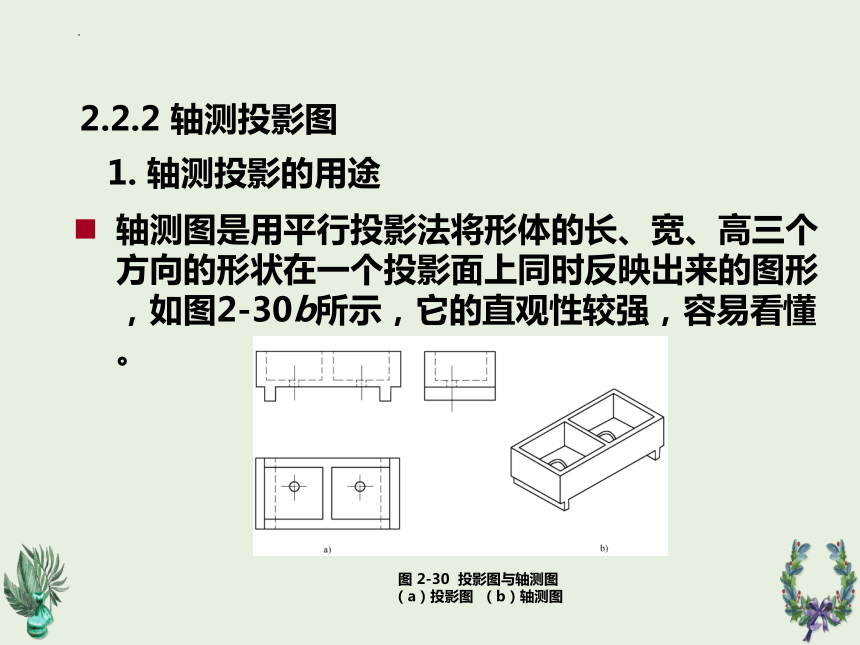

图 2-30 投影图与轴测图
（a）投影图 （b）轴测图
轴测图是用平行投影法将形体的长、宽、高三个方向的形状在一个投影面上同时反映出来的图形，如图2-30b所示，它的直观性较强，容易看懂。
2. 轴测投影的分类与画法

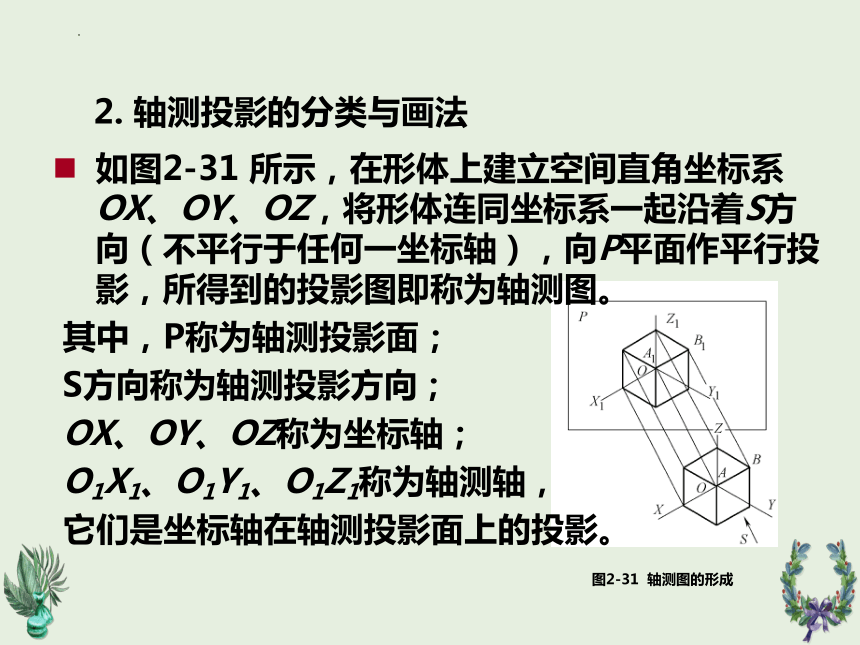

图2-31 轴测图的形成
如图2-31 所示，在形体上建立空间直角坐标系OX、OY、OZ，将形体连同坐标系一起沿着S方向（不平行于任何一坐标轴），向P平面作平行投影，所得到的投影图即称为轴测图。
其中，P称为轴测投影面；
S方向称为轴测投影方向；
OX、OY、OZ称为坐标轴；
O1X1、O1Y1、O1Z1称为轴测轴，
它们是坐标轴在轴测投影面上的投影。

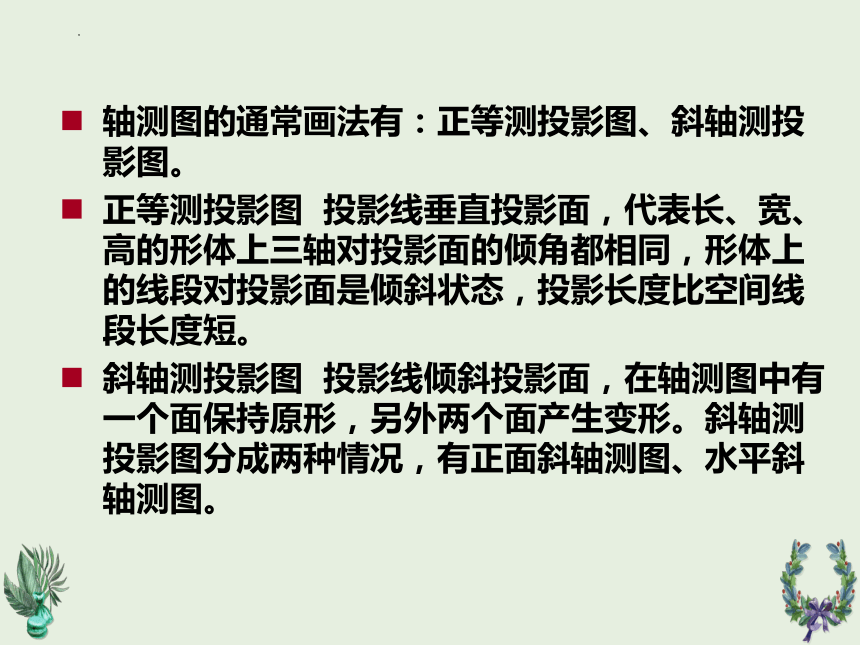

轴测图的通常画法有：正等测投影图、斜轴测投影图。
正等测投影图 投影线垂直投影面，代表长、宽、高的形体上三轴对投影面的倾角都相同，形体上的线段对投影面是倾斜状态，投影长度比空间线段长度短。
斜轴测投影图 投影线倾斜投影面，在轴测图中有一个面保持原形，另外两个面产生变形。斜轴测投影图分成两种情况，有正面斜轴测图、水平斜轴测图。

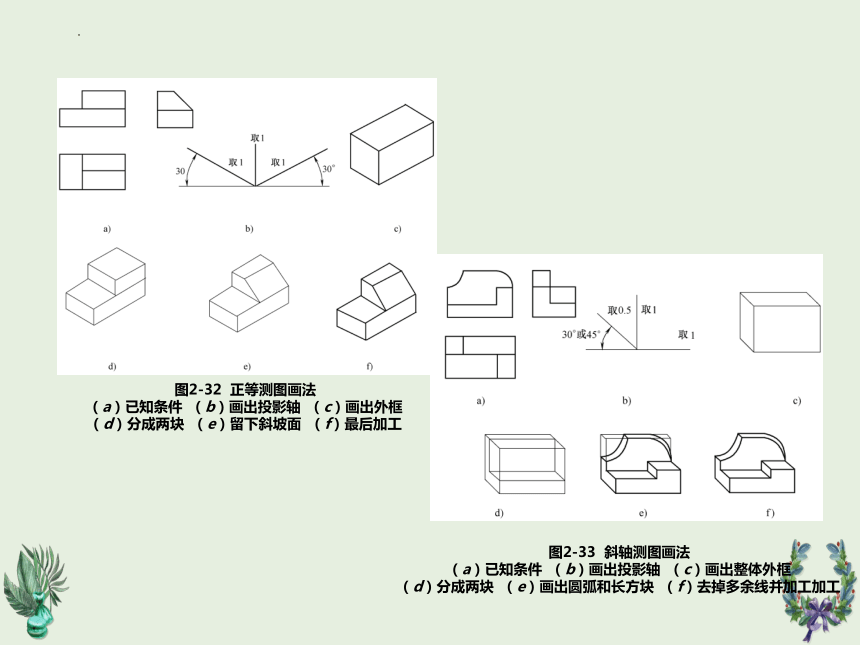

图2-32 正等测图画法
（a）已知条件 （b）画出投影轴 （c）画出外框
（d）分成两块 （e）留下斜坡面 （f）最后加工
图2-33 斜轴测图画法
（a）已知条件 （b）画出投影轴 （c）画出整体外框
（d）分成两块 （e）画出圆弧和长方块 （f）去掉多余线并加工加工

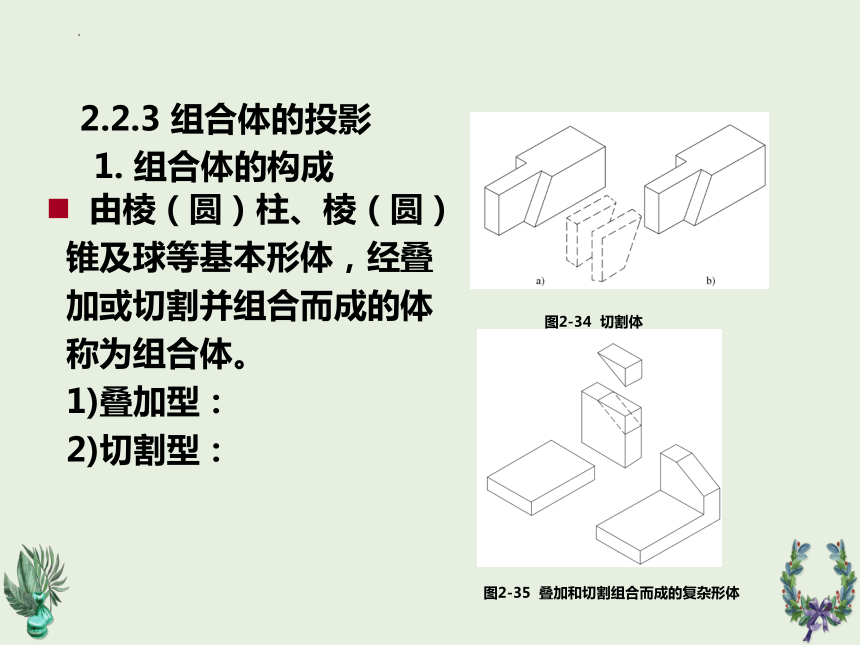

2.2.3 组合体的投影
1. 组合体的构成
图2-34 切割体
图2-35 叠加和切割组合而成的复杂形体
由棱（圆）柱、棱（圆）
锥及球等基本形体，经叠
加或切割并组合而成的体
称为组合体。
1)叠加型：
2)切割型：
2. 组合体投影图的识读

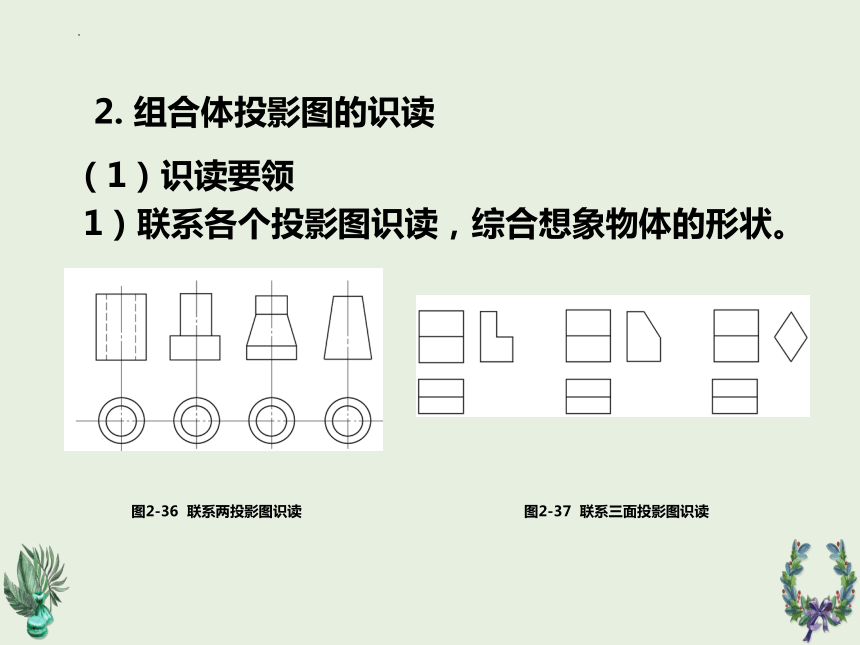

图2-36 联系两投影图识读
图2-37 联系三面投影图识读
（1）识读要领
1）联系各个投影图识读，综合想象物体的形状。

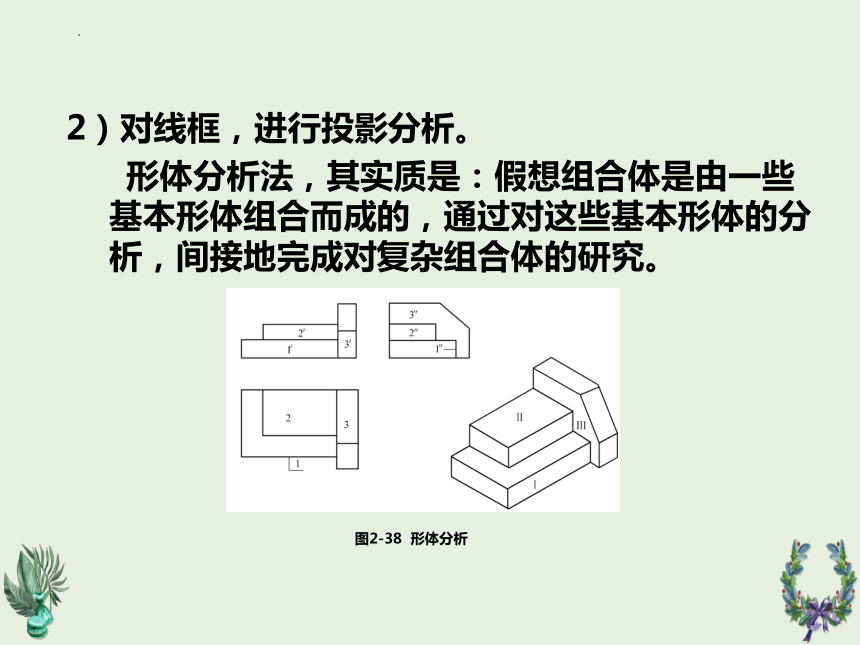

图2-38 形体分析
2）对线框，进行投影分析。
形体分析法，其实质是：假想组合体是由一些基本形体组合而成的，通过对这些基本形体的分析，间接地完成对复杂组合体的研究。

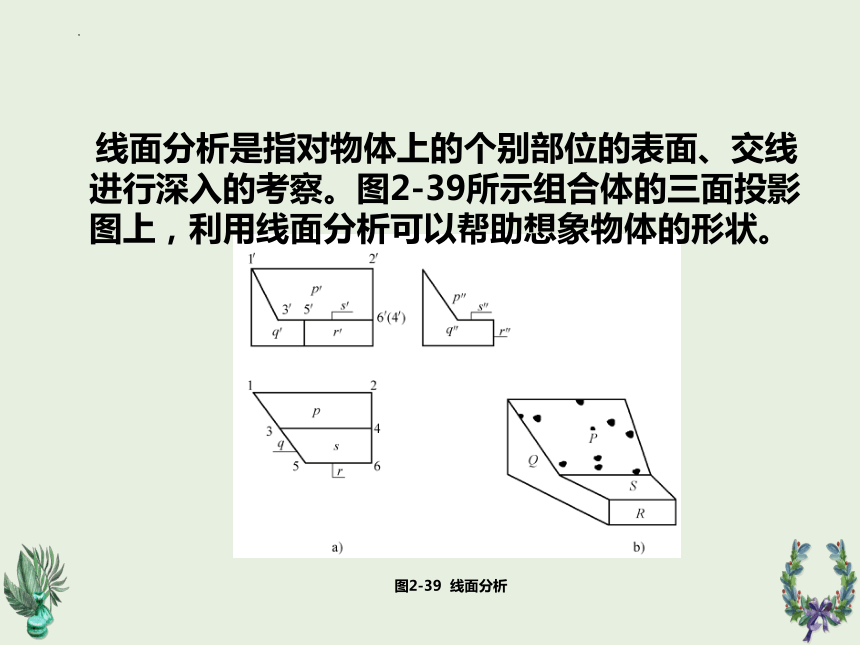

图2-39 线面分析
线面分析是指对物体上的个别部位的表面、交线进行深入的考察。图2-39所示组合体的三面投影图上，利用线面分析可以帮助想象物体的形状。
图2-40 曲面体的两面投影图
（2）投影图中线条和线框的意义
投影图中的线条有可能是下列三种情形之一：
1)形体表面有聚积性的投影，
2)表面与表面交线的投影
3)曲面的外形轮廓线，
投影图中的封闭线框，可能是下列三种情况之一：
1）平面的投影。
2）曲面的投影
3）组合表面的投影。
3. 组合体投影图尺寸标注
图2-42 组合体的尺寸标注
（a）投影图 （b）直观图
组合体的尺寸应包括下列三种：
1）定形尺寸
2）定位尺寸
3）总体尺寸
4. 六面投影图
图2-43 基本投影方向
将物体置于投影面之间，分别向六个基本投影面投影，图2-43所示，可得到六个投影图，如图2-44所示。在增设的三个基本投影面上所得到的投影图为：背立面图、底面图、右侧立面图。
图2-44 六个基本投影面的展开方法
图2-45 六面投影图
图2-51 sears塔的三面投影图
知识链接：绘制出sears塔的三面投影图。
假想用一个垂直于投影方向的平面（即剖切平面p），在形体的适当位置将形体剖开，使形体分为前后两个部分，并假想将形体前面部分移去，对后面部分的形体进行投影，所得投影图称为剖面图，如图2-52所示。
2.3.1 剖面图
1.剖面图的形成
2.3 剖面图与断面图
图2-52 剖面图的形成
2.基本规定
1）剖切位置线的标注
2）剖切方向线的标注
3）剖面图名称的标注
图2-53 剖面图的标注及画法
3.剖面图的分类
图2-54 台阶的全剖面图
（a）三面投影图 （b）剖切方法
1）全剖面图
用一个剖切平面将形体完全剖开后所得的剖面图。图2-54所示，用1—1平面剖切台阶，形体的内部形状就清楚地在1—1剖面图中表达出来。
［相关链接］
图2-55 房屋的全剖面图
为反映房屋内部布置和墙体所用材料，将房屋用一水平面在窗洞口以上全部切开，移去剖切平面以上部分，对剖切平面以下余留部分投影，所得投影图就是我们通常称之的建筑平面图，它实质是水平全剖面图。如图2-55所示。
图2-56 独立基础的半剖面图
（a）全剖面图 （b）半剖面图
2）半剖面图
如果被剖切的形体是对称的，画图时常把投影图的一半画为剖面图；另一半画立体的外形图，而组合成一个投影图。图2-56b所示的即是半剖面图。
图2-57 局部剖面图
图2-58 隔墙分层局部剖面图
图2-59 独立基础的局部剖面图
（a）两面投影图 （b）剖切方法
3）局部剖面图
当所画的形体只有个别部分是隐藏的，或分层的构造物需要同时表示出来时，可采用局部剖面图表示，如图2-57、2-58、2-59所示 。
图2-60 阶梯剖面图
（a）两面投影图 （b）剖切方法
4）阶梯剖面图
用几个互相平行的剖切平面剖开形体所得的剖面图。图2-60所示的即是阶梯剖面图。由于剖切是假想的，故在阶梯形剖面图中不应画出两个剖切平面的交线。
2.3.2 断面图
1. 断面图的概念
假想用剖切平面将物体剖切，仅画出物体与剖切平面相交部分的投影，并在投影内画出相应的材料图例，这样的图形称为断面图（也称为截面图）。在图2-61所示中的“3－3”、“4—4”即为断面图。
应该注意：剖面图与断面图是有区别的，它们的区别在于剖面图画的是余留体的投影，而断面图画的是平面的投影；剖面图可以采用多个剖切平面，而断面图一般只使用单一剖切平面。
图2-61 剖面图与断面图的区别
2. 基本规定
注写的剖切符号由剖切位置线和编号两部分组成。
剖切位置线与剖面图中相同。
剖切符号的编号采用阿拉伯数字或拉丁字母，且
必须注写在剖切符号的一侧，编号所在的一侧即
为剖切后的投影方向。如图2-61所示的“3－3”。
3. 断面图的分类
图2-62 玻璃隔断移出断面图
图2-63 重合断面图
图2-65 角钢的中断断面图
图2-64 屋顶结构重合断面图
（a）重合断面图 (b)直观图
1）移出断面图
2）重合断面图
3）中断面图
感谢观看
