第2章 图样的画法

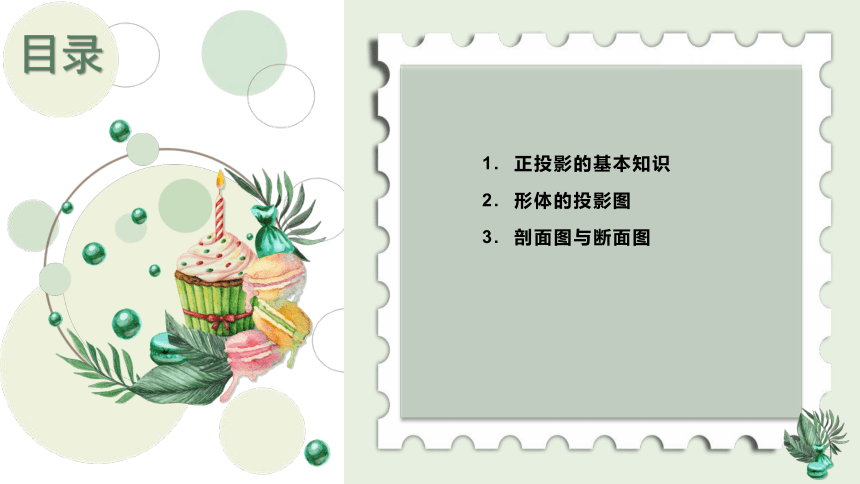

目录
正投影的基本知识
形体的投影图
剖面图与断面图

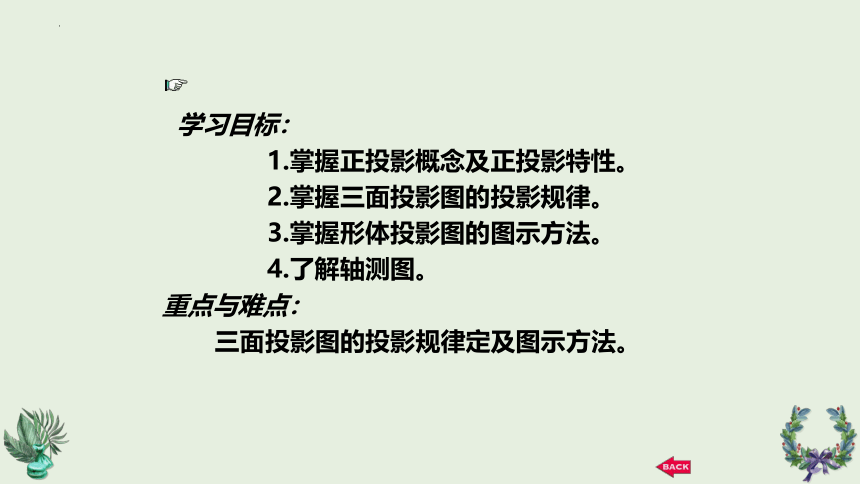

学习目标：
1.掌握正投影概念及正投影特性。
2.掌握三面投影图的投影规律。
3.掌握形体投影图的图示方法。
4.了解轴测图。
重点与难点：
三面投影图的投影规律定及图示方法。

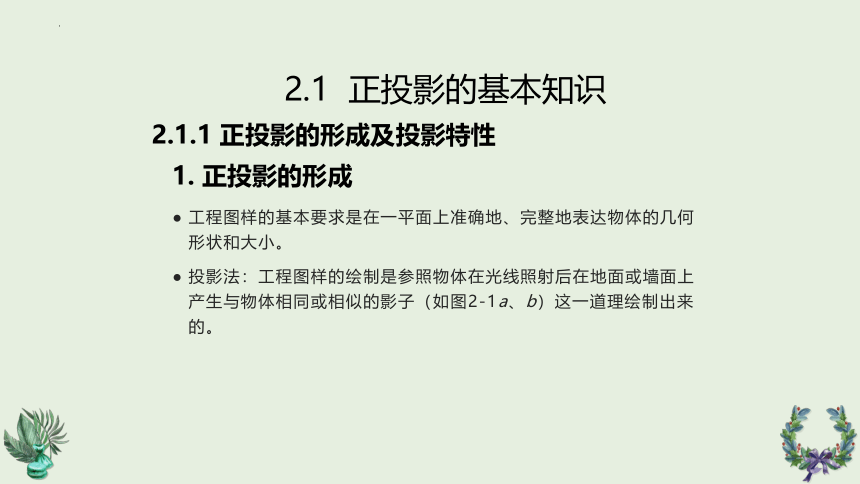

2.1.1 正投影的形成及投影特性
1. 正投影的形成
2.1 正投影的基本知识
工程图样的基本要求是在一平面上准确地、完整地表达物体的几何形状和大小。
投影法：工程图样的绘制是参照物体在光线照射后在地面或墙面上产生与物体相同或相似的影子（如图2-1a、b）这一道理绘制出来的。

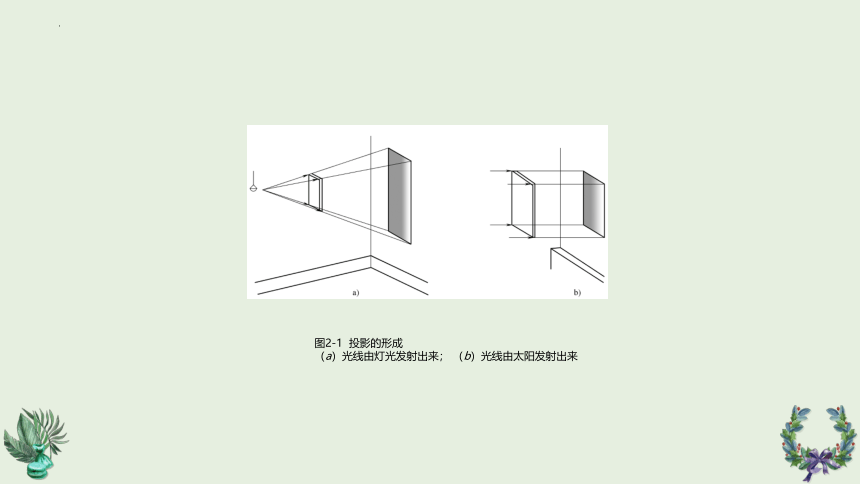

图2-1 投影的形成
（a）光线由灯光发射出来； （b）光线由太阳发射出来

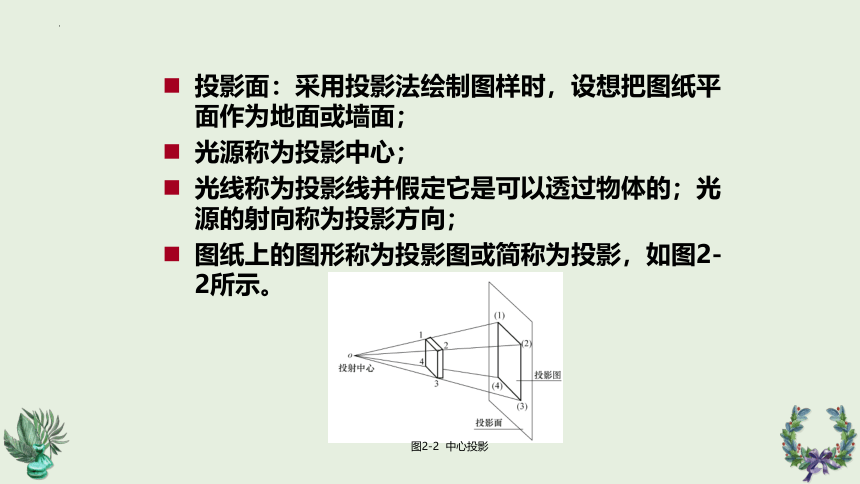

图2-2 中心投影
投影面：采用投影法绘制图样时，设想把图纸平面作为地面或墙面；
光源称为投影中心；
光线称为投影线并假定它是可以透过物体的；光源的射向称为投影方向；
图纸上的图形称为投影图或简称为投影，如图2-2所示。

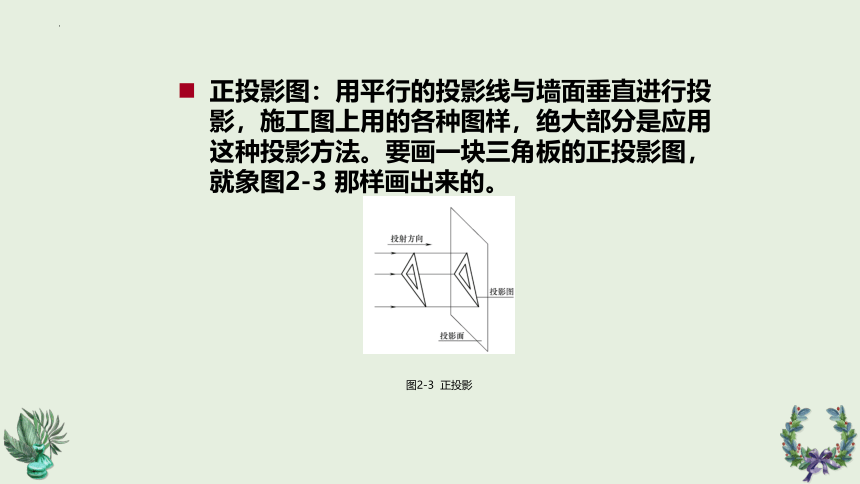

图2-3 正投影
正投影图：用平行的投影线与墙面垂直进行投影，施工图上用的各种图样，绝大部分是应用这种投影方法。要画一块三角板的正投影图，就象图2-3 那样画出来的。

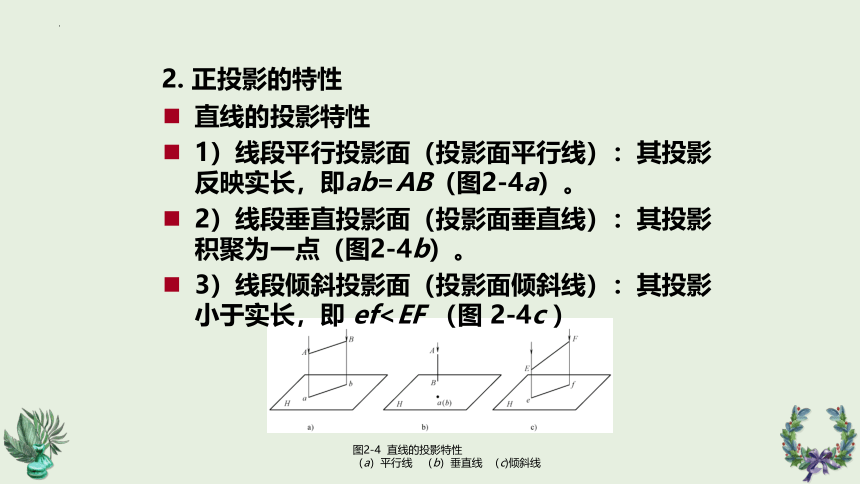

2. 正投影的特性
图2-4 直线的投影特性
（a）平行线 （b）垂直线 （c)倾斜线
直线的投影特性
1）线段平行投影面（投影面平行线）：其投影反映实长，即ab=AB（图2-4a）。
2）线段垂直投影面（投影面垂直线）：其投影积聚为一点（图2-4b）。
3）线段倾斜投影面（投影面倾斜线）：其投影小于实长，即 ef平面的投影特性

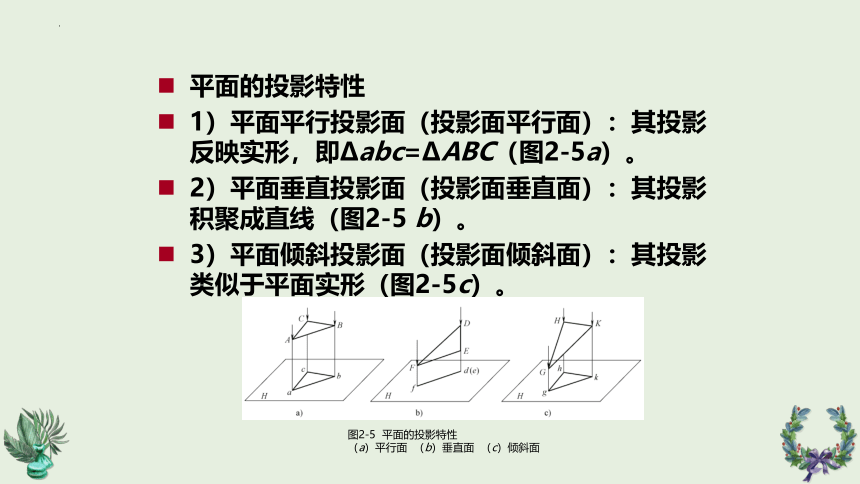

1）平面平行投影面（投影面平行面）：其投影反映实形，即Δabc=ΔABC（图2-5a）。
2）平面垂直投影面（投影面垂直面）：其投影积聚成直线（图2-5 b）。
3）平面倾斜投影面（投影面倾斜面）：其投影类似于平面实形（图2-5c）。
图2-5 平面的投影特性
（a）平行面 （b）垂直面 （c）倾斜面
2.1.2 三面正投影
图2-8 单面投影图
1. 三面投影图的形成
通常把物体放在由三个相互垂直
的投影面所组成的体系中，然后
用正投影法由前向后投影、由上
面向下投影、由左面向右投影，
由此可得到物体的三个不同方向
的正投影图，如图2-9a所示。
如图2-8 所示，一个投影图不能确定形体的形状。一般需要三个投影图。
图2-9 三面投影图的形成
(a)物体向投影面投影 (b)投影面的展开
(c)三面投影图 (d）三面投影图及其投影规律
2. 三个投影面的展开 （见图2-9b、c、d ）
3. 三面投影图的投影规律
正面、侧面投影图高平齐（等高）；
正面、水平投影图长对正（等长）；
水平、侧面投影图宽相等（等宽），前后对应。
用三面投影图表示一个物体，是各种工程图常采用的表现方法。
4. 三面投影图的作图方法
图2-11 三面投影图的绘制步骤
绘制三面投影图时，一般先绘制V面投影图或H面投影图，然后再绘制W面投影图。
2.1.3 镜像投影
1. 镜像投影的形成
图2-12 镜像投影法
(a) 镜像投影的形成 (b)平面图（镜像）
在实际工程中，建筑物的某些工程构造的装饰图形可采用与正投影法不同的镜像投影法绘制
2. 镜像投影图的应用
图2-13 顶棚示意图
(a) 吊顶透视图 (b)用正投影法绘制顶棚平面图
（c）用仰视法绘制顶棚 （d）镜像投影法绘制顶棚平面图
用镜像投影法绘制建筑室内顶棚的装饰平面图。
2.2.1 基本形体的投影
图2-16 六角头螺栓毛坯
一般建筑物或建筑构件虽然复杂多样，但都可看成由一些基本形体（柱、锥、球等）所组成。
形体分析法：把比较复杂的形体分析成由若干基本形体组成的分析方法。
如图2-16所示的六角头
螺栓毛坯，是由六棱柱、
圆柱和圆台组成。
2.2 形体的投影图
1. 平面立体的投影
（1）棱柱体 棱柱体是由侧表面和顶面、底面所围合而成。
图2-17 正六棱柱的三面投影图
（a）直观图 （b）投影图
所有表面均由平面围成的立体称为平面立体。
平面立体的基本类型主要有棱柱、棱锥体、棱台等。
图2－18 三棱锥体的三面投影图
（a）直观图 （b）投影图
（3）棱台体棱台体是由侧表面和顶面、底面所围合而成。
图2-19 棱台体的三面投影图
（2）棱锥体 棱锥体是由侧表面和底面围合而成。
图2-20 平面体的尺寸标注示例
（4）平面体的尺寸标注
必须严格遵守制图标准中的有关尺寸标注的规定
所注尺寸必须齐全 ，
应能完全确定立体的
形状和大小，既不能
有所遗漏，也不应有
相互矛盾的多余尺寸
尺寸布置得当，标注
清晰，便于看图。
2. 曲面立体的投影
（1）基本知识
1）回转体的形成 圆柱、圆锥、球体等都是回转体。
图2-21 回转曲面的形成
（a）圆柱面 （b）圆锥面 （c）球面
由曲面或者由曲面和平面围合而成的形体称为曲面体，其基本类型有圆柱、圆锥、球体等。
母线 曲表面均可看成由一根动线绕一固定轴线旋转而成的回转曲面，又称为回转体。这条固定轴线称为回转轴，动线称为母线。
素线 形成回转曲面的母线在曲面上的任何位置。
纬圆 在回转曲面中，过母线上任一点的轨迹是一个圆，该圆垂直于回转轴，圆心在回转轴上。
回转面投影的轮廓线
（2） 圆柱体的投影图及投影特性
图2-22 圆柱体的三面投影图
（a）直观图 （b）投影图
图2-23 圆柱和圆孔的尺寸标注
圆柱体 由一个圆柱面和顶面、底面所围合而成。
圆柱的大小由其直径和高度确定，圆柱的位置由其轴线确定
图2-24 圆锥体的三面投影图
（a）直观图 （b）投影图
图2-25 圆台的投影图
（3）圆锥体的三面投影图及投影特性
圆锥体是由一个圆锥面和一个底面所围合而成。
圆锥的大小由底圆直径和锥高确定，圆台的大小由上下底圆的直径和圆台高确定，它们的位置由轴线的位置确定。
图2-26 圆锥和圆台的尺寸标注
（3）球体
球体是由半圆的弧线回转
而成，其球面是曲线曲面。
球的大小由球的直径确定，
标注球的直径时要在直径
符号前冠以球形代号“S”
图2－27 球体的三面投影图
（a）直观图 （b）投影图
图2－28 球体的尺寸标注
图2－29 球体的尺寸标注
(a)圆筒 （b）圆柱 （c）球
感谢观看
